一体式防护圈四旋翼无人机结构设计

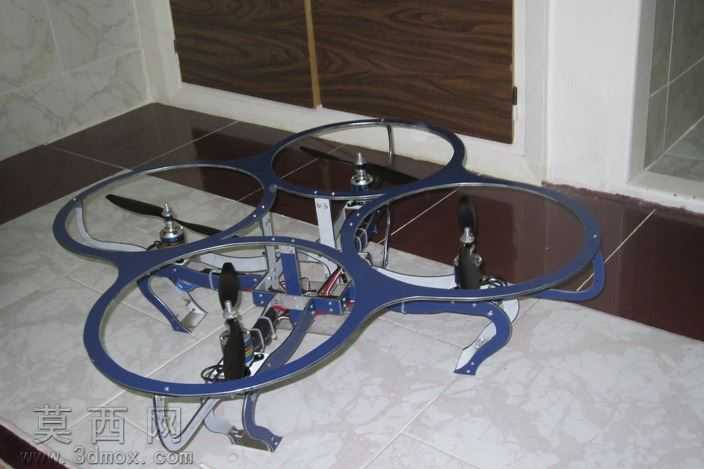

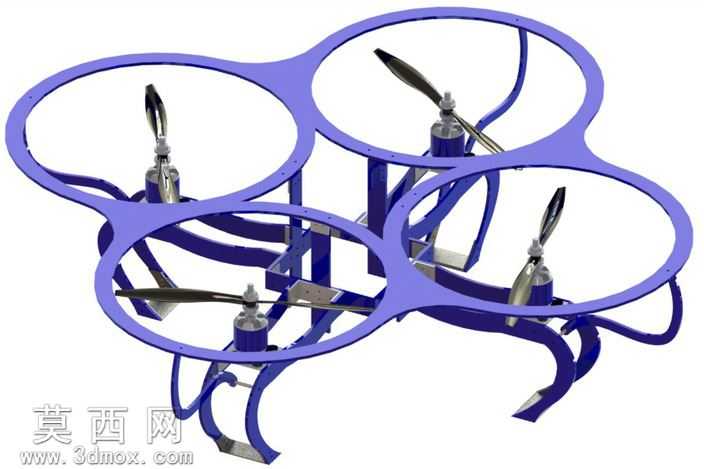

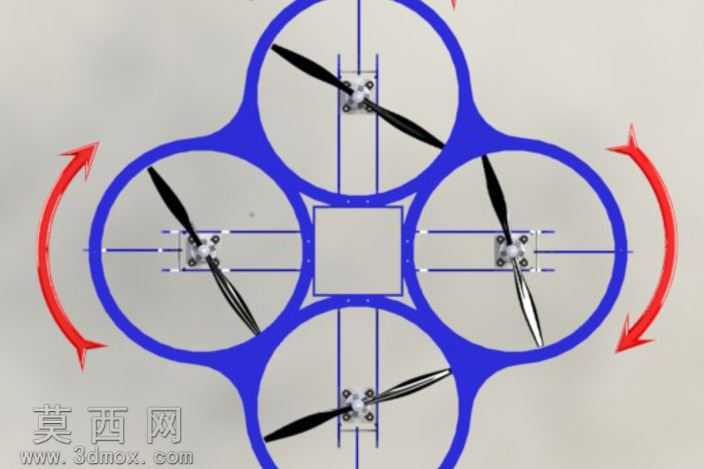

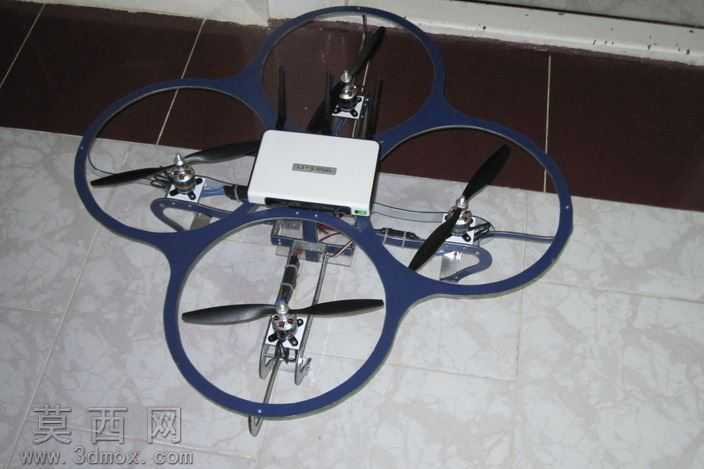

本作品为四旋翼飞行机器人的三维结构设计，建模过程中以一体化成型的防护机架为核心设计亮点，采用参数化建模思路完成整体结构搭建。建模阶段首先绘制四组等距分布的旋翼安装位轮廓，通过曲面放样生成连续流畅的环形防护圈结构，四个防护圈之间通过弧形连接筋平滑过渡，既避免了传统分体式机架的拼接应力集中问题，也让整体外观更具流线型设计感。机架主体采用薄壁结构设计，在保证结构强度的前提下尽可能降低自身重量，内部预留了飞控板、电池、电调等核心元器件的安装腔体，腔体周边设计有卡扣式安装位与走线槽，方便后续电子元件的快速装配与线路规整。四组旋翼动力单元采用模块化建模思路，分别完成电机底座、无刷电机、螺旋桨的独立建模后装配至机架对应位置，螺旋桨采用两叶式高效气动外形，桨叶曲面通过翼型曲线放样生成，还原了真实桨叶的扭转角度与翼型厚度变化，保证动力输出的气动效率。防护圈的高度设计完全覆盖螺旋桨的旋转范围，能够在飞行碰撞时有效阻隔桨叶与外界物体的直接接触，降低炸机损坏概率，机架底部延伸出弧形起落支撑结构，采用弹性形变设计思路，可在降落时吸收冲击能量，保护机身内部元器件。材质渲染阶段，机架主体赋予哑光蓝色工程塑料材质，添加细微的磨砂质感表现3D打印成品的表面特征，电机部分赋予金属银灰磨砂材质，螺旋桨赋予半透明黑色碳纤维复合材质，通过光影调整突出不同部件的材质差异，整体渲染效果清晰展现结构的装配关系与设计细节。设计过程中充分考量了四旋翼飞行器的重心分布，将核心安装位设置在机架几何中心位置，保证四个旋翼的动力输出力矩均衡，机架的连接筋采用等强度设计，在受力较大的电机安装位置做了局部加厚处理，避免飞行过程中出现结构共振，整体结构兼顾了轻量化、防护性与装配便利性，可作为小型航拍无人机、教学实验机器人的结构原型使用。
