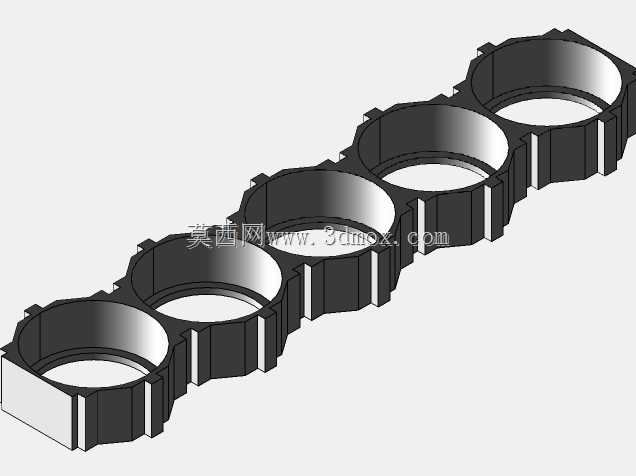

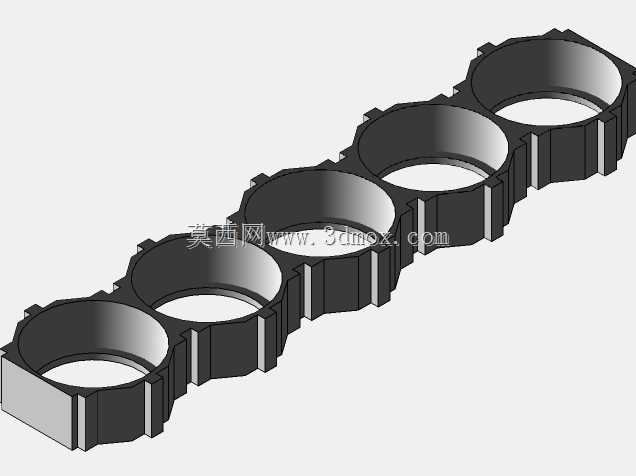

五联错位排布18650锂电池固定支架

这款五联错位排布的18650锂电池固定支架，主要应用于便携式储能电源、电动两轮车动力模组、小型户外供电设备、家用后备UPS电源等需要密集排布圆柱锂电池的产品场景中，是锂电池PACK组装环节里不可或缺的结构固定配件，核心作用是对单节18650圆柱锂电池进行位置限定与物理隔离，避免电芯在使用过程中出现位移、晃动、外壁摩擦破损等问题，提升电池模组整体的结构稳定性与使用安全性。从功能特性来看，该支架采用错位排布的五联仓位设计，相邻电芯的中心距经过精准测算，既保证了电芯之间预留足够的散热间隙，避免充放电过程中热量聚集引发的安全隐患，又能在有限的安装空间内提升电芯排布密度，最大化利用模组内部空间提升整体容量；支架侧边设置的定位凸台与卡位结构，能够实现多层支架的快速叠装对齐，适配不同串并联数量的电池模组组装需求，仓位边缘做了圆弧过渡处理，不会刮伤电芯外层的绝缘包膜，每个仓位底部的限位结构可以托住电芯底部，防止电芯从支架下方滑脱。在设计思路上，这款支架以真实量产的塑料电池架结构为简化原型，重点还原了实际生产装配中所需的核心结构特征：仓位内径匹配18650电芯的标准外径，保证电芯装入后松紧度适宜，既不会过松导致晃动，也不会过紧造成装配困难；支架上的方形连接点位是结构受力的关键部位，设计时充分考虑了塑料件的成型工艺特性，避免出现壁厚不均导致的注塑缩痕、变形等问题，同时保证叠装时的连接强度，能够承受模组组装及使用过程中的外力冲击。从安装边界来看，该支架整体为长条状一体化结构，五个仓位沿长度方向错位排列，整体宽度适配单排错位电芯的排布宽度，厚度方向刚好覆盖电芯侧壁的固定区间，不会占用电芯两端的焊接空间，方便后续进行镍带点焊、线束连接等工序；支架整体的外形尺寸适配常规小型电池模组的安装仓尺寸，不需要额外进行裁切修改即可直接投入组装使用，侧边的卡位结构可以和配套的固定压条、端板配合，快速完成整个电池模组的结构固定，大幅提升PACK组装的作业效率。
