LG M50 21700规格圆柱电芯结构设计

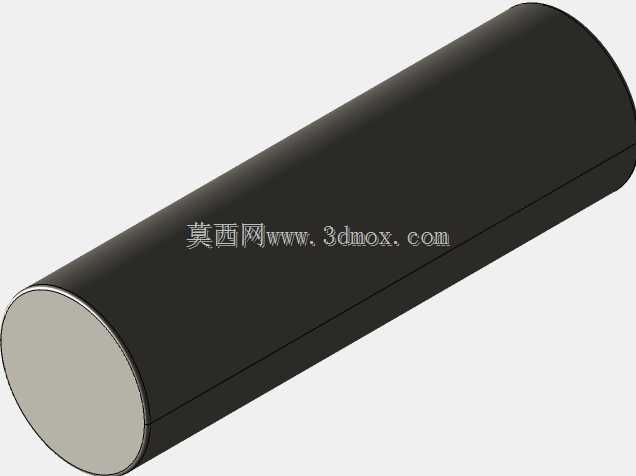

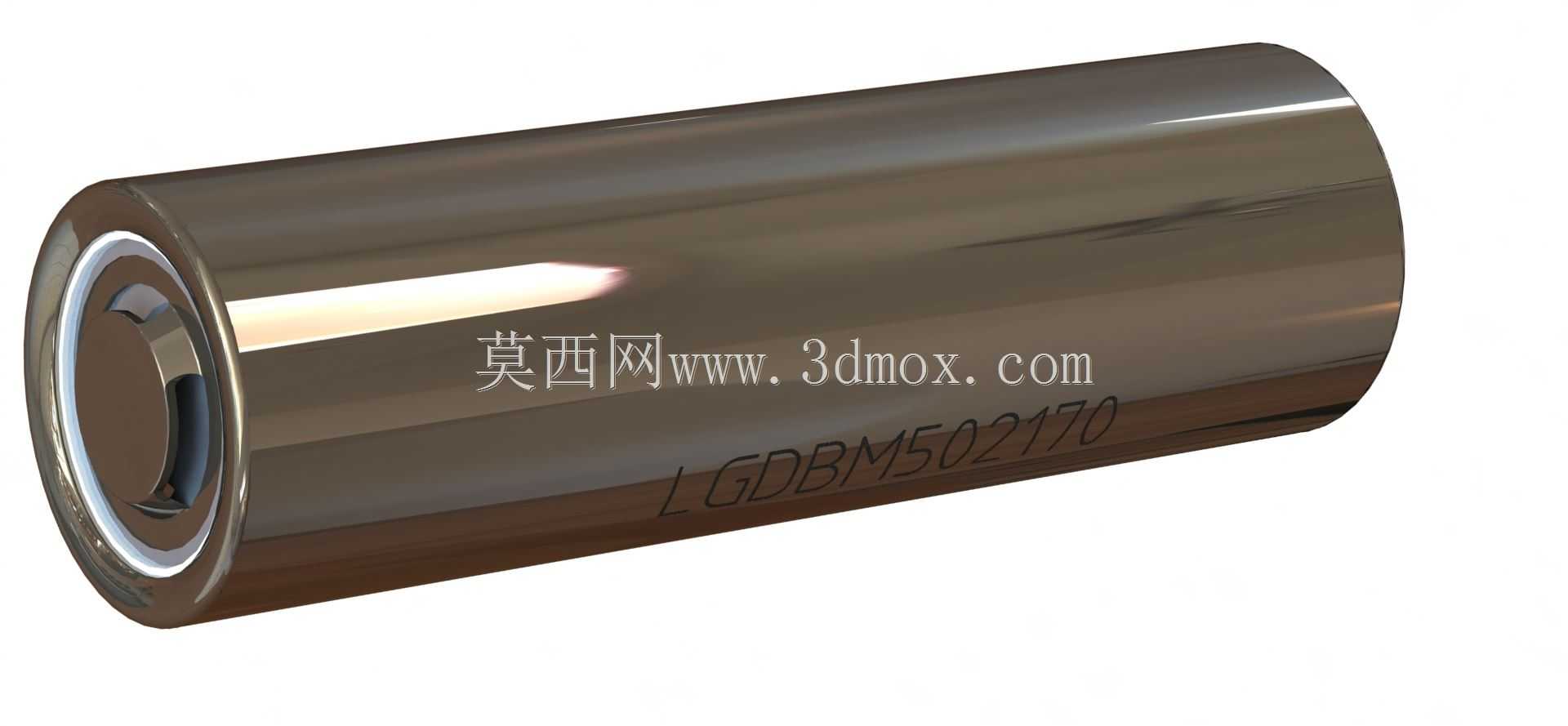

这款21700规格圆柱电芯的三维结构设计，主要面向消费电子、便携储能、轻型动力以及雾化设备等多领域的产品开发场景，能够为下游结构工程师提供精准的电芯本体尺寸参考，在产品结构堆叠阶段有效规避干涉风险，提升整机结构设计的合理性与空间利用率。在实际应用中，该型号电芯凭借较高的能量密度与稳定的放电性能，既可以单颗使用在小型便携数码设备、手持雾化产品中，也可以通过串并联组合成电池包，应用在电动两轮车、便携户外电源、家用小型储能设备等产品上，适配不同功率等级的供电需求。从产品功能特性来看，该结构还原了量产21700电芯的真实形态，包含正极凸起端、负极平面端、金属钢壳外壳以及内部卷芯的占位结构，能够直观呈现电芯的正负极位置、外壳轮廓与端面细节，工程师在进行电池仓设计、弹片触点排布、绝缘结构布置时，可以直接参考该模型的尺寸边界，避免出现触点对位偏差、仓体尺寸余量不足、绝缘距离不够等常见设计问题。在设计思路上，该模型以量产电芯的实际公差要求为基准，严格还原了21700电芯的标准直径与长度尺寸，对正极帽的凸起高度、负极端面的平面度、外壳的圆角过渡都做了精准复刻，同时省略了外层热缩膜的结构，方便工程师在进行电池包热设计、结构固定设计时，直接以钢壳本体作为尺寸基准，预留热缩膜、绝缘片、固定支架的安装空间，减少后期改模的风险。从外形尺寸与安装边界来看，该模型严格遵循21700圆柱电芯的行业标准尺寸，直径控制在21mm区间，整体长度控制在70mm区间，正极帽的凸起高度符合通用电池弹片的接触行程要求，负极平面的平整度满足焊接或弹片接触的平面要求，外壳表面为光滑圆柱面，适配常见的电池仓卡扣、支架固定、胶粘固定等多种安装方式，工程师在进行结构设计时，可以直接以该模型的外轮廓作为电芯的最大实体边界，预留0.1-0.2mm的装配间隙，即可满足量产装配的公差要求，同时在正负极周边预留足够的绝缘空间与走线空间，保障电池使用的安全性与结构可靠性。
