德标翻盖式墙面暗装插座三维结构设计

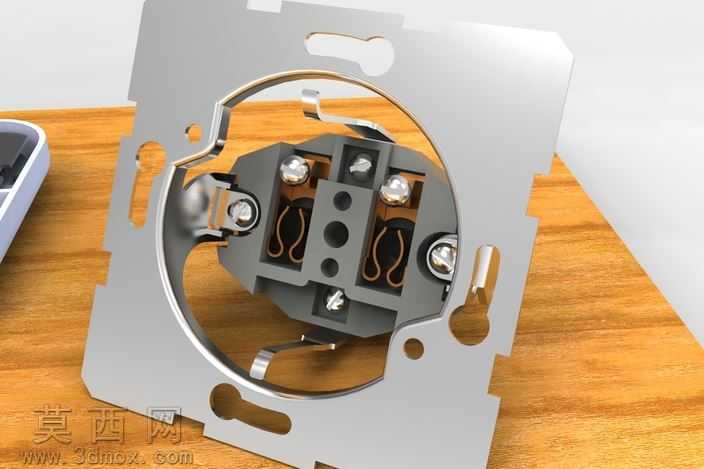

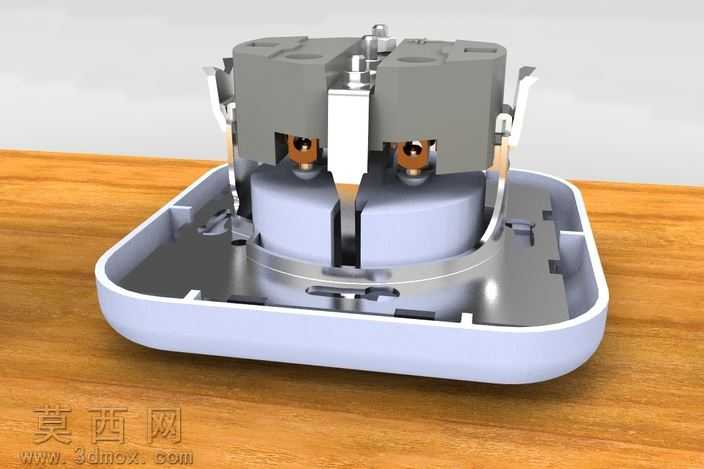

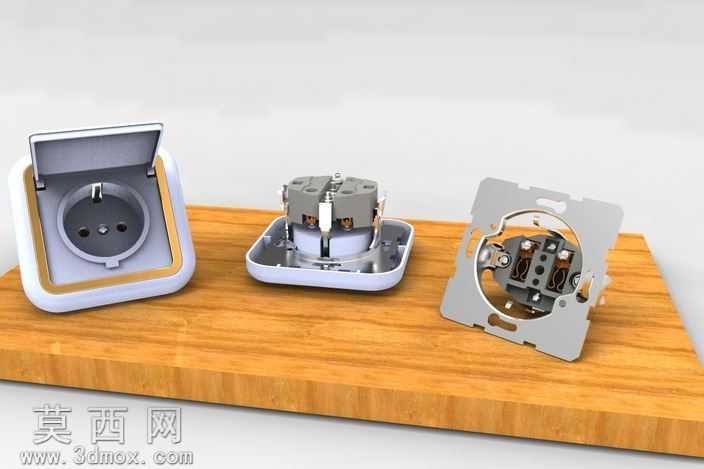

本作品为德标墙面暗装插座的完整三维建模成果，建模过程严格遵循德国民用插座的生产制造规范，完整还原了产品从外部防护到内部导电结构的全部细节。建模阶段采用参数化设计逻辑，先绘制暗装底盒的安装基准轮廓，按照86型暗装预埋盒的通用尺寸确定安装固定耳的孔位间距、盒体深度与卡扣结构尺寸，确保模型可直接匹配标准墙面暗装施工的安装要求。外部翻盖防护结构建模时，还原了翻盖与面框的铰接转轴结构、闭合定位卡扣，以及面框边缘的防水密封胶圈安装槽，翻盖开启角度设置为110度，既满足插头插拔的操作空间需求，又避免翻盖过度翻转造成铰接结构损坏。面盖部分采用圆角过渡的方正造型，边缘做1.2mm的倒角处理，还原真实产品的注塑成型工艺特征，避免尖锐边角带来的安装使用安全隐患。内部导电组件建模时，完整复刻了德标插座的接地插套、零火线插套的弧形夹持结构，插套的接触弹片厚度、夹持开口尺寸均按照实际导电件的冲压工艺参数设置，同时还原了内部载流铜件的固定绝缘基座、接线端子的螺丝锁紧结构，每一处接线孔位、压线板的防滑齿结构都做了精细化还原，清晰展示插座内部的电路连接逻辑。金属安装支架部分建模还原了支架的镀锌钢板材质特征，预留了与暗盒连接的固定螺丝孔、与面盖卡接的定位卡扣，支架上的接地连通弹片结构也做了完整呈现，保证金属支架的接地防护功能在模型中完整体现。渲染阶段采用写实材质设置，面盖与翻盖部分使用哑光奶白色ABS塑料材质，调整材质的粗糙度参数模拟真实注塑件的细微磨砂质感，边缘金色装饰条使用亮面电镀金属材质，还原装饰条的高光反射效果；内部铜件使用紫铜材质，调整金属度与粗糙度参数呈现铜件的半哑光金属质感，安装支架使用镀锌钢板材质，模拟镀锌层的细微颗粒质感；底座绝缘部分使用浅灰色阻燃PC材质，还原绝缘件的哑光耐高温材质特征。场景搭建采用浅橡木纹理的安装基面作为展示载体，搭配柔和的影棚布光，分别展示插座闭合状态、内部组件拆分、安装支架结构三个核心视角，清晰呈现产品的装配关系与结构细节，可用于产品结构验证、安装演示、电商展示等多种场景。
