车船用斜百叶式通风格栅结构设计

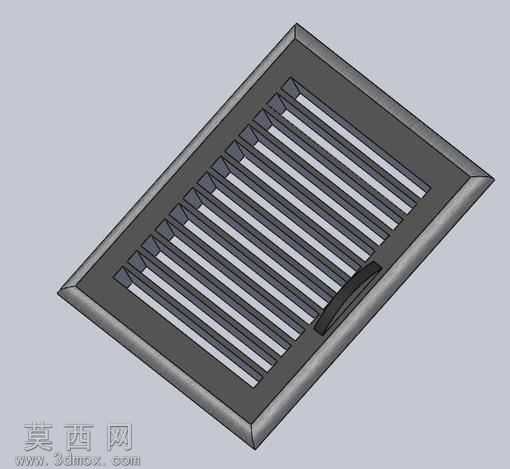

本通风格栅采用SolidWorks三维建模软件完成全参数化设计，建模过程以实际车船通风需求为核心依据，首先绘制外框矩形基准草图，通过拉伸凸台命令生成带安装翻边的矩形外框基体，外框边缘做微小圆角处理避免应力集中，同时匹配车船舱体安装的贴合需求。格栅核心的百叶导流部分，先绘制单根斜置百叶的截面轮廓，通过线性阵列命令沿外框长度方向等距排布所有百叶叶片，每根叶片的倾斜角度经过反复调整，既保证通风路径的顺畅性，又能阻挡外部飞溅雨水、杂物直接进入舱体内部，叶片与外框的连接位置采用一体化建模方式，省去后续装配的配合误差，保证结构整体强度。在格栅单侧设计了内嵌式拨片结构，通过草图绘制拨片的握持轮廓后拉伸成型，拨片与格栅基体做滑动配合限位，可实现通风口开度的手动调节，满足不同工况下的通风量控制需求。材质设定上，整体模型赋予哑光深灰色工程塑料材质，模拟车船常用的阻燃ABS材质质感，渲染阶段添加柔和的环境漫反射光源，清晰呈现百叶的排列层次、外框的厚度细节以及拨片的位置结构，所有结构的尺寸参数均做关联约束，若需适配不同尺寸的安装位，仅需修改外框草图的长宽参数，即可自动驱动所有百叶、拨片结构同步更新，大幅提升设计复用效率。该格栅结构设计紧凑，无多余冗余结构，一体化的建模方式也适配注塑成型的生产工艺，可直接用于车船舱室通风口的配套安装，兼顾通风防护与开度调节的实用功能。
