带颜色检测分拣功能的皮带输送装置

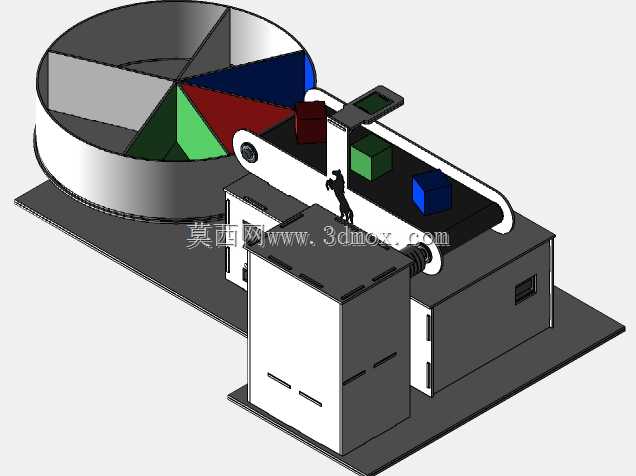

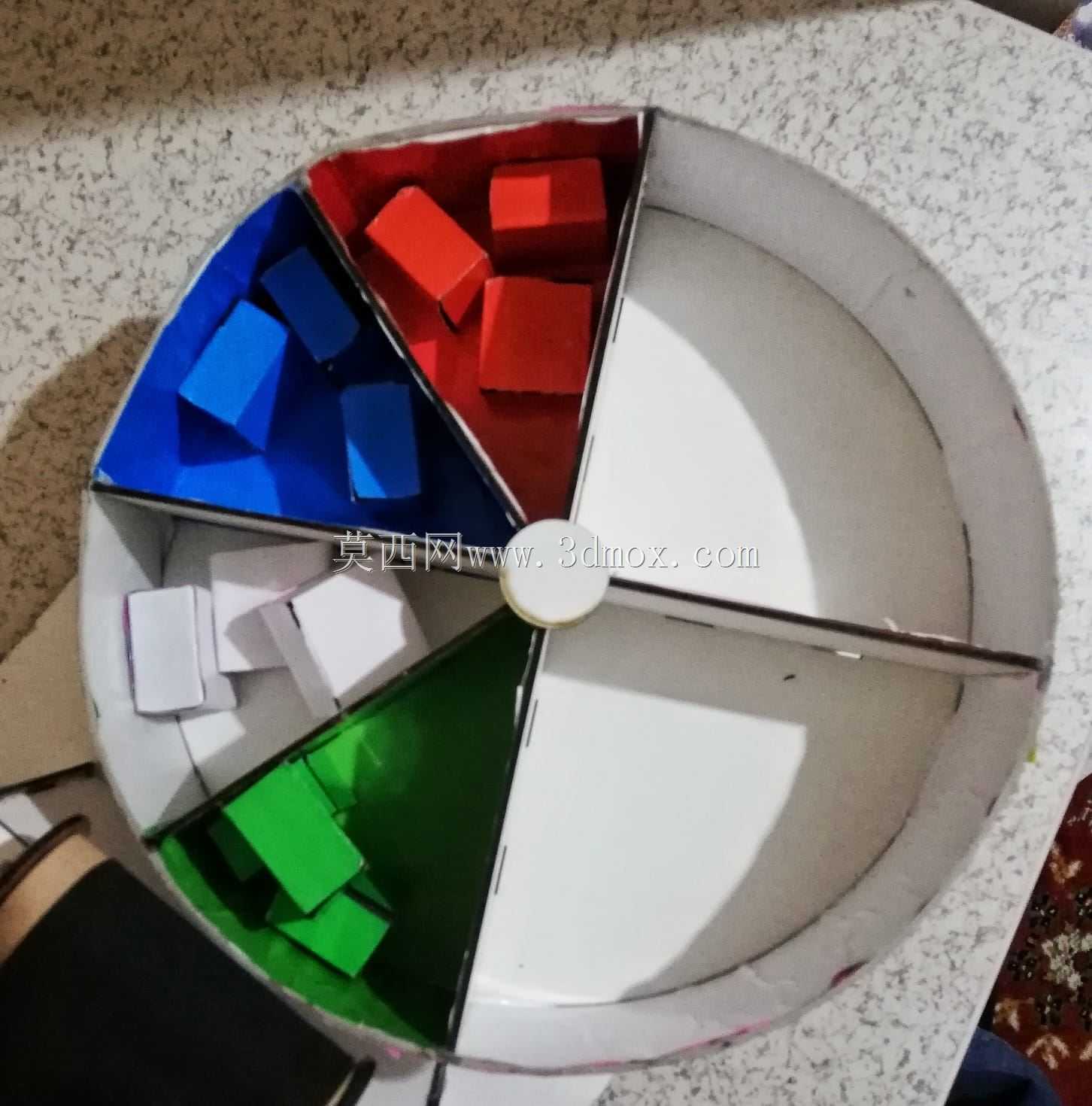

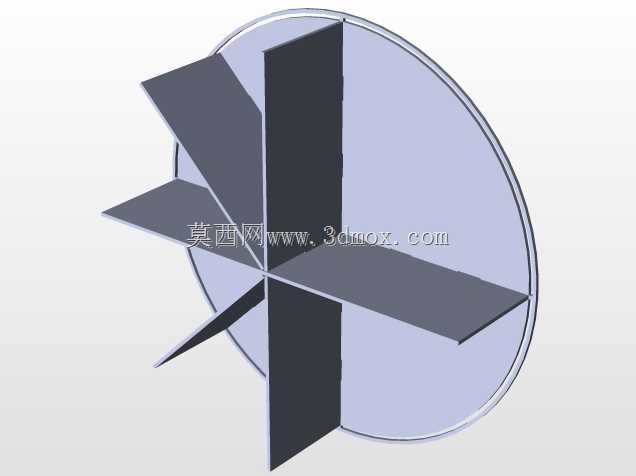

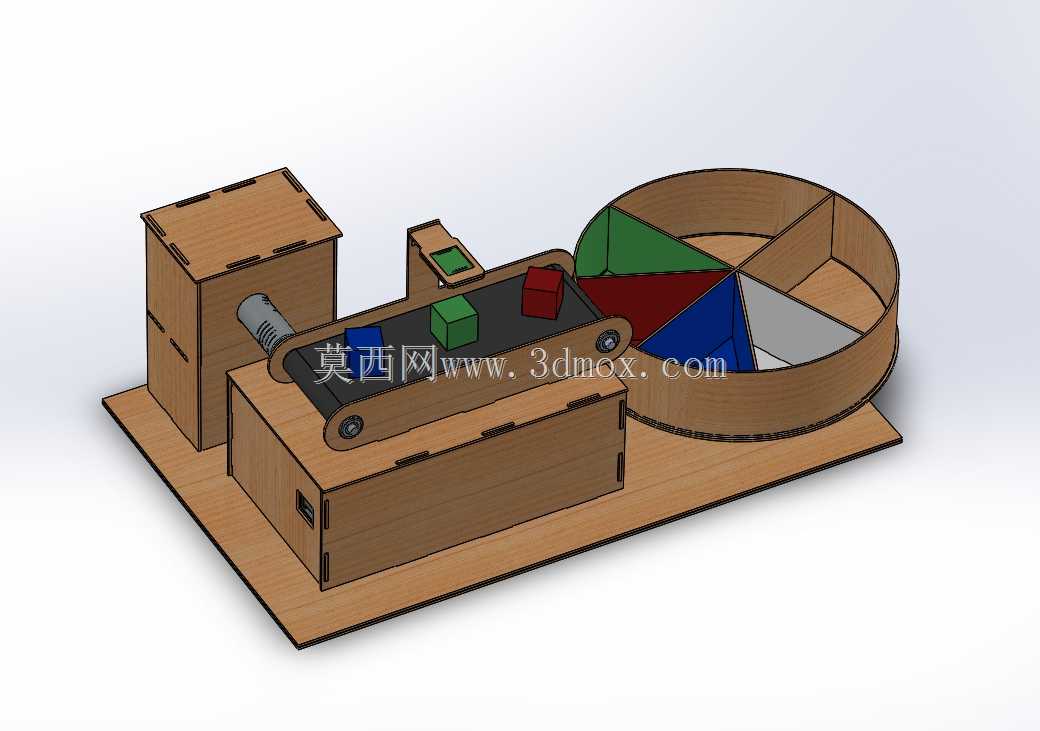

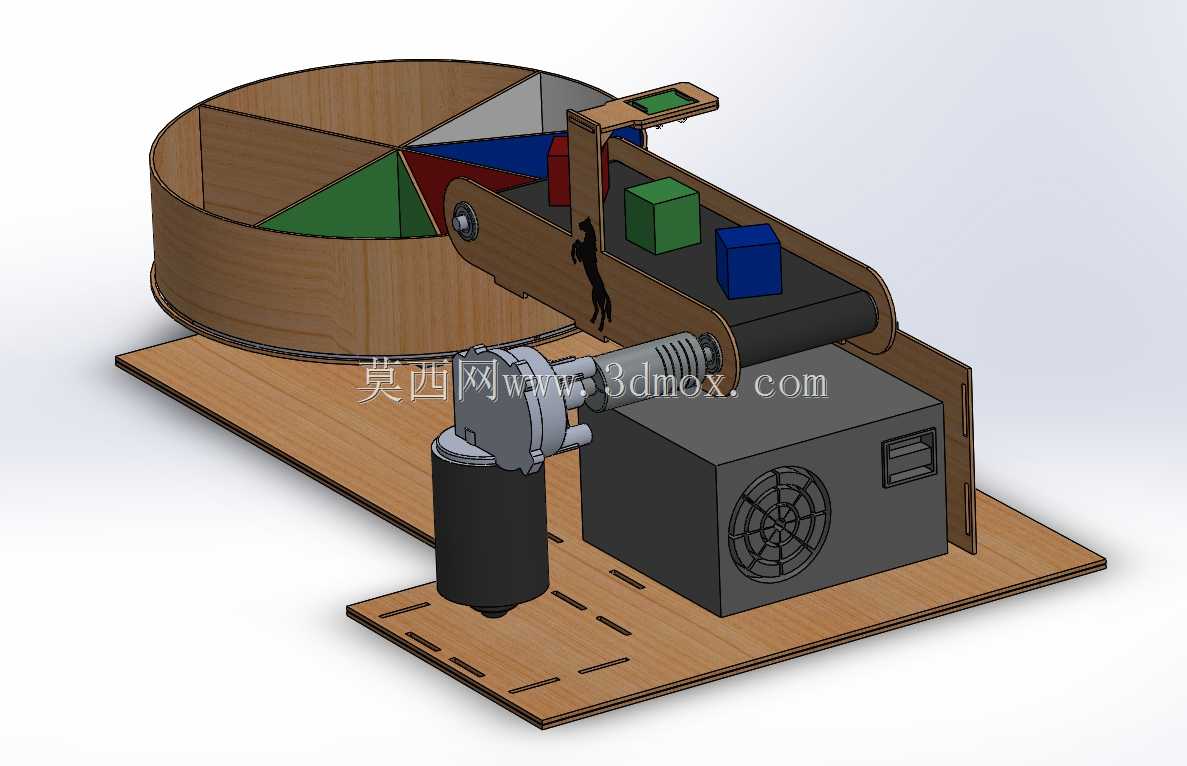

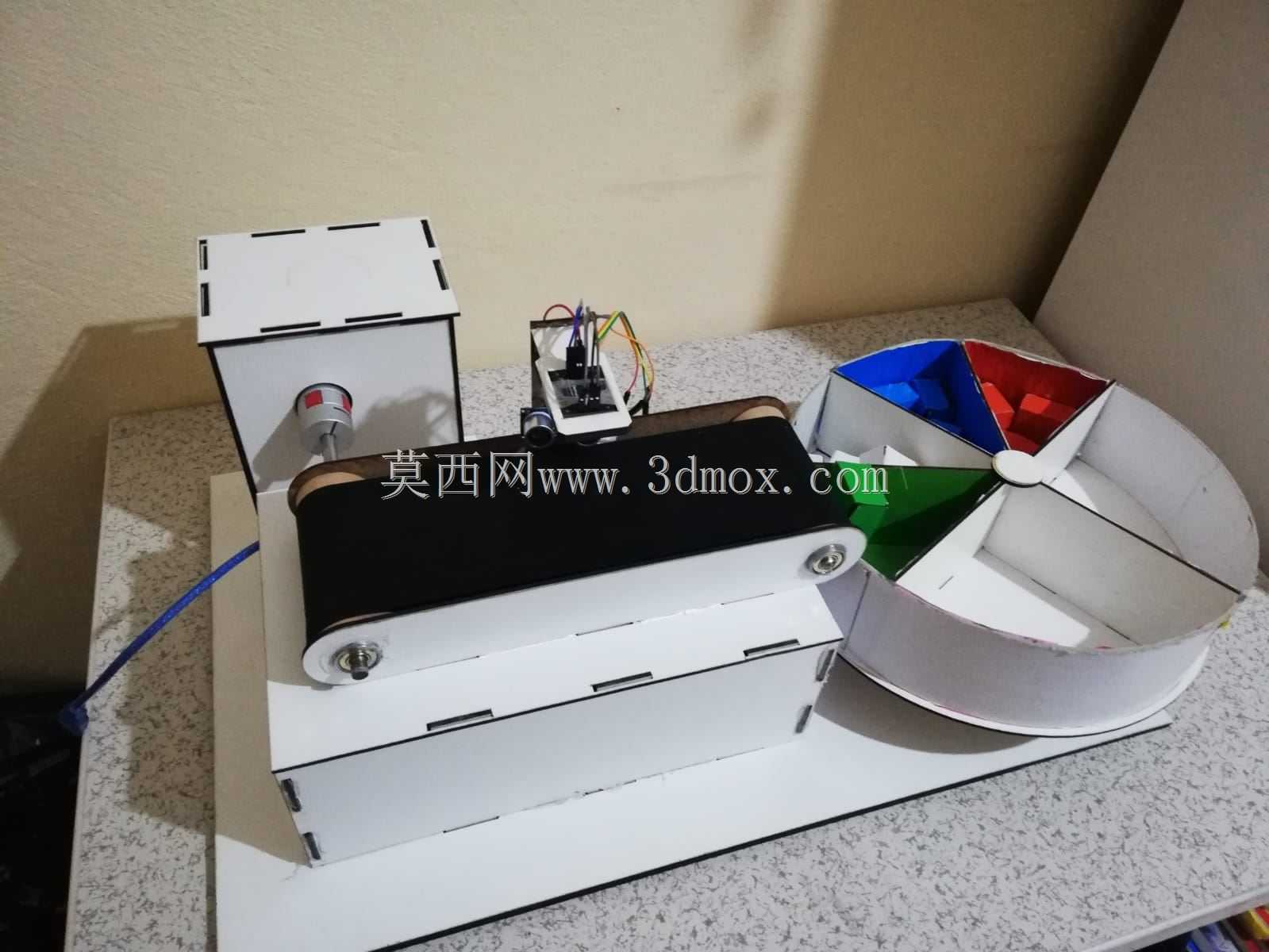

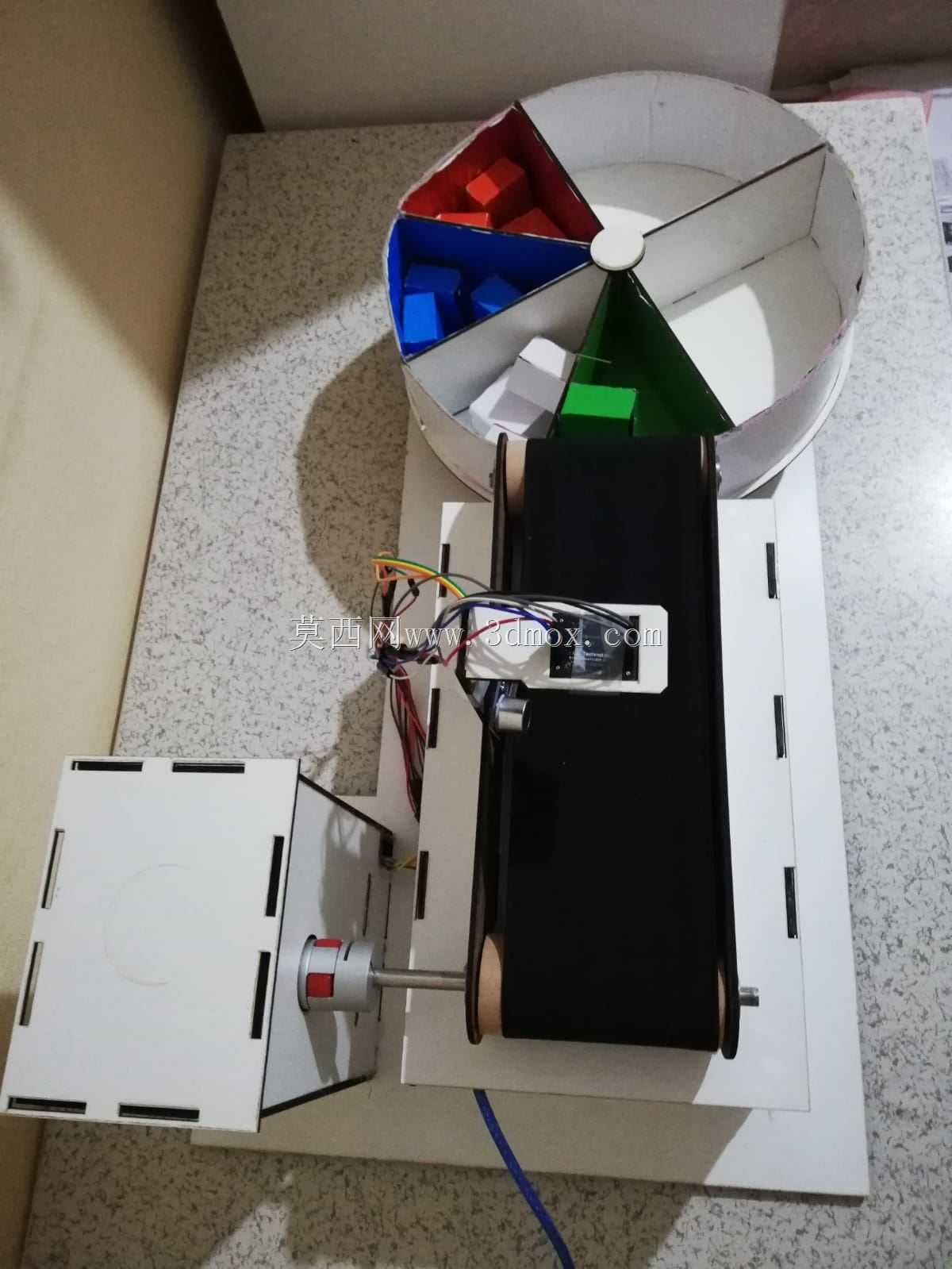

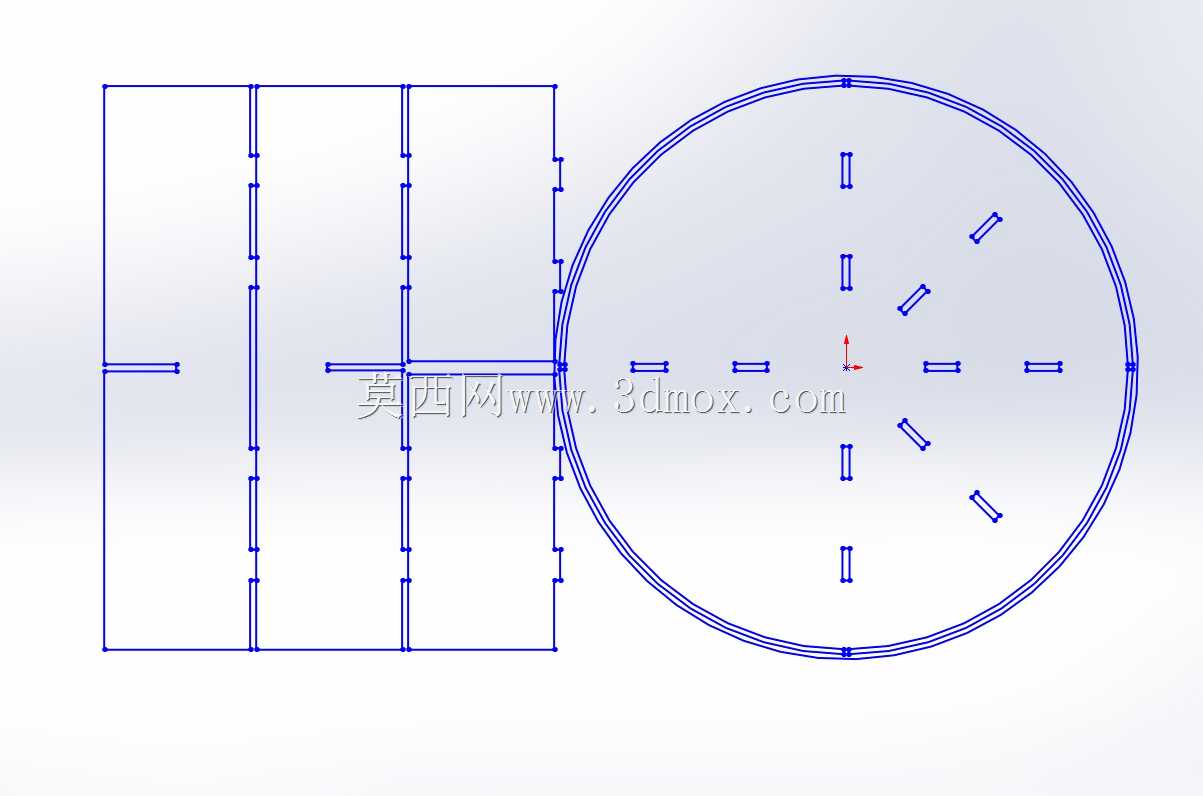

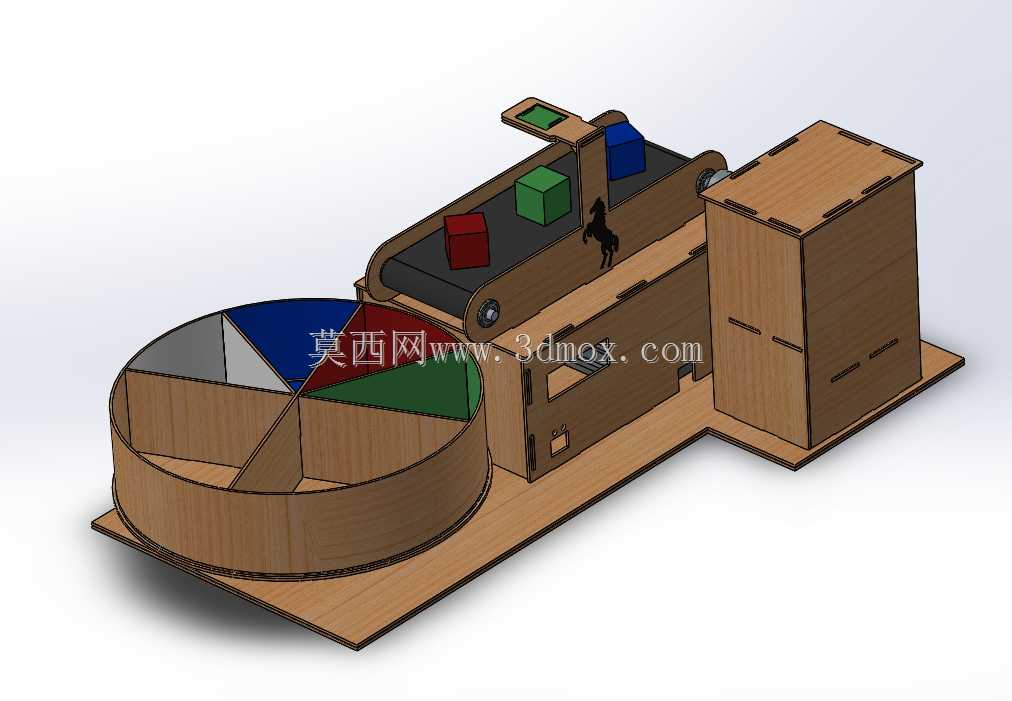

该装置是面向小型物料分选场景设计的一体化输送分拣设备，可广泛应用于教学实训演示、小型电子元器件色环分选、彩色塑料颗粒分类、工艺小件颜色分拣等场景，解决传统人工分选效率低、错分率高的问题，尤其适合小批量多色物料的自动化分选作业，无需复杂的上位机系统即可独立完成全流程分选动作。设备核心功能为在输送物料的过程中完成物料颜色识别与定位，最终将不同颜色的物料送入对应颜色的集料仓内，整套动作无需人工干预。装置前端搭载超声波距离传感器，可实时检测输送带上的物料到位情况，当物料抵达检测工位时触发颜色识别动作，避免传感器持续工作造成的无效运算与能耗浪费；中部搭载RGB颜色传感器，可精准识别红、绿、蓝等基础纯色物料，识别响应速度快，抗环境光线干扰能力较强，可适配常规室内作业场景的光照条件；末端搭配多格旋转式分料盘，分料盘由伺服系统驱动，可根据颜色识别结果快速旋转对应仓位至输送带落料位置，确保物料准确落入对应集料格内，分料盘采用分格敞口设计，便于作业完成后快速取出分选好的物料。设计过程中采用模块化拆分思路，将整套设备分为输送驱动模块、传感检测模块、分料执行模块、机架支撑模块四个独立单元，各模块之间通过标准紧固件连接，便于后期维护更换部件；输送部分采用平皮带传动结构，驱动端选用适配低压供电的减速电机，运行噪音低、转速平稳，可根据物料分选效率需求调整输送速度；控制部分集成在设备侧方的独立电控仓内，仓体预留走线槽与散热孔，既保证线路排布整齐，也能避免长时间运行造成的积热问题；分料盘采用轻量化结构设计，降低旋转惯量，提升仓位切换的响应速度与定位精度。设备整体采用桌面式布局，整体占地面积不足0.1平方米，可直接放置在常规工作台面上使用，安装时无需额外固定地脚，只需放置在水平台面即可稳定运行；输送带工作面高度适配人工上下料的操作高度，单人即可完成物料上料与成品收集操作；各传感器的安装位置预留了调节余量，可根据待分选物料的尺寸大小调整检测高度与检测角度，适配边长10mm至50mm范围内的块状、片状物料分选需求，设备所有外露部件均做圆角处理，避免操作过程中剐蹭受伤，适合教学场景下的学生操作实训使用。
