双工位输送线配套工件翻转作业装置

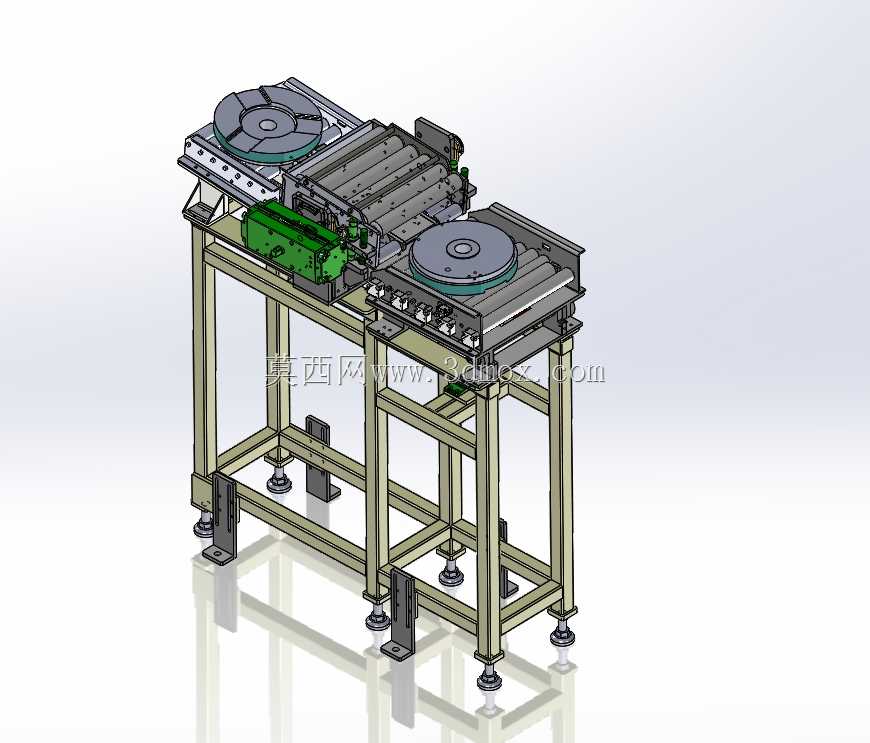

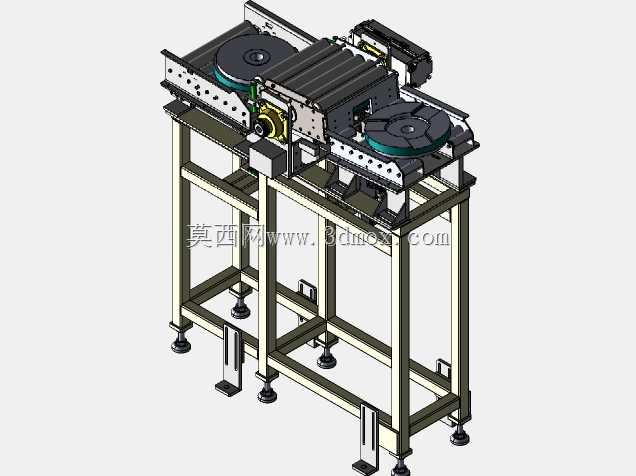

这款装置主要应用于离散制造车间的自动化输送产线场景，常见于3C电子零部件加工、汽车零配件装配、小型五金件冲压后处理等需要在输送过程中完成工件姿态调整的工位，能够衔接前后两段平行布置的辊筒输送段，解决传统产线中工件翻转需要人工介入、节拍匹配差、作业一致性不足的痛点。设备的核心用途是在工件沿输送线流转的过程中，按照工艺要求完成指定角度的工件翻转动作，让工件待加工面、待装配面或待检测面能够精准朝向作业端，无需人工搬运翻转即可直接进入下一道工序，有效降低产线人工操作强度，避免人工翻转过程中出现的工件磕碰、划伤、姿态偏差等问题，适配扁平类、盘类等规则小型工件的流转作业需求。从功能特性来看，装置采用双段独立输送台架搭配中间翻转执行模组的结构布局，两段输送单元分别对接上游来料线和下游出料线，中间翻转模组采用夹持式翻转结构，能够在工件到达指定工位后自动完成定位夹紧，按照预设角度完成平稳翻转后再将工件输送至下游段，翻转过程转速平缓，夹持力度可根据工件材质调整，不会对工件表面造成压伤；台架底部配置可调式支撑脚杯，能够适配车间地面的不平整情况，保证设备运行过程中无明显晃动，输送辊筒的间距经过优化，既能够保证工件输送过程中的平稳支撑，也不会干涉翻转模组的动作行程。设计过程中优先考虑了产线的适配性，整体框架采用工业铝型材搭配连接角件搭建，在保证结构强度的同时降低整体自重，也方便后续根据产线需求调整输送段的宽度和长度；翻转执行单元的安装位置预留了足够的调节余量，能够根据不同工件的尺寸调整夹持范围和翻转行程，两侧输送段的驱动采用独立的减速传动单元，可分别匹配上下游产线的输送节拍，不会出现工件堆积或待料的情况；所有气动、电气元件的走线均沿型材内部的线槽布置，外部无裸露管线，既避免车间作业过程中管线被工件剐蹭损坏，也让设备整体外观整洁规整。安装边界方面，设备整体采用落地式安装，无需额外搭建高架支撑结构，台架底部的脚杯调节范围能够覆盖±20mm的地面高度差，设备两侧预留了足够的维护操作空间，翻转模组的最大翻转半径经过严格校核，动作过程中不会超出设备主体框架范围，不会和周边的产线护栏、作业工位产生干涉，能够直接嵌入现有平直输送线中完成改造升级，不需要对原有产线做大规模的结构改动，适配多数中小型制造企业的现有产线升级需求。
