蜗壳式流体输送涡轮泵结构设计

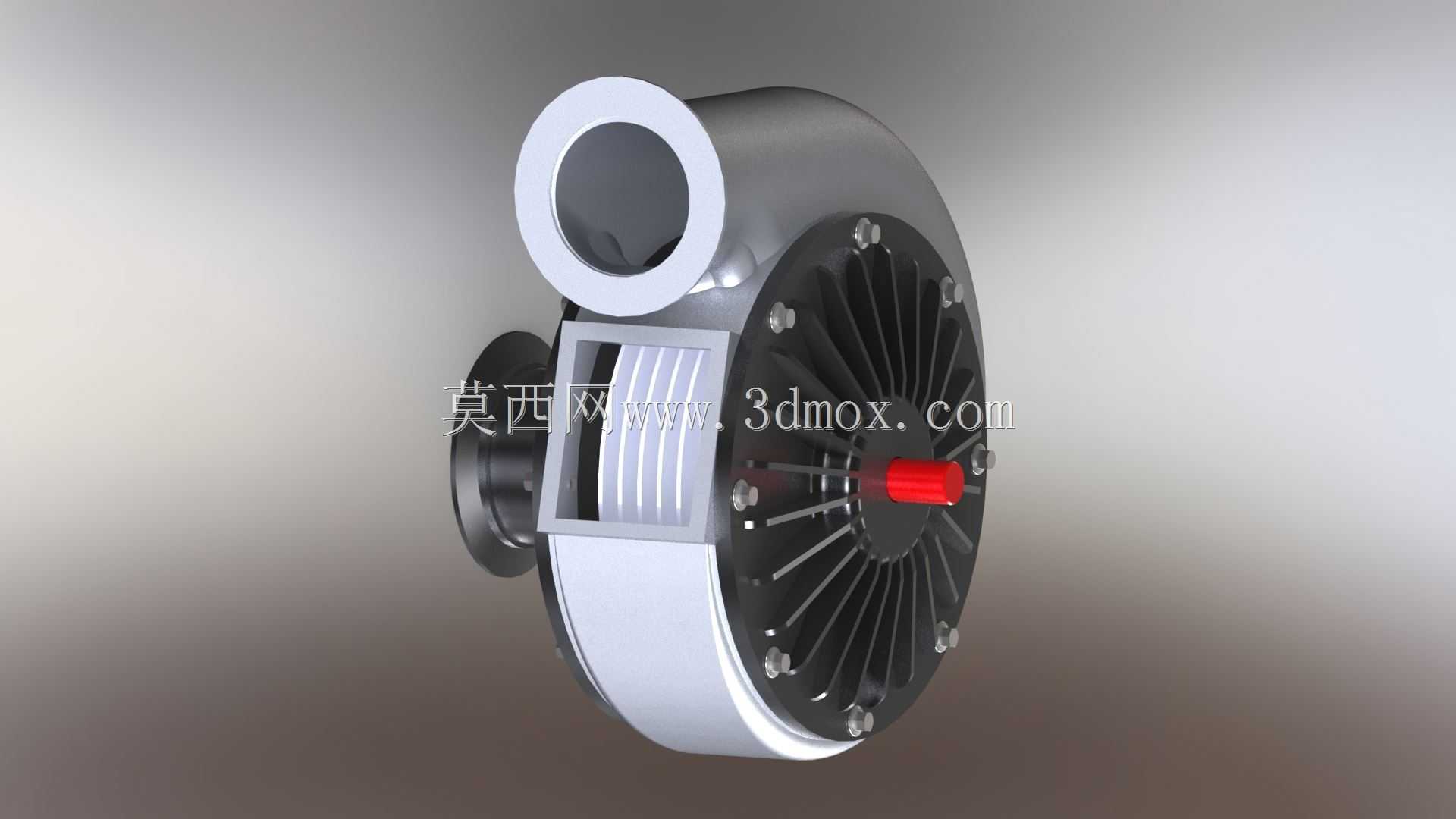

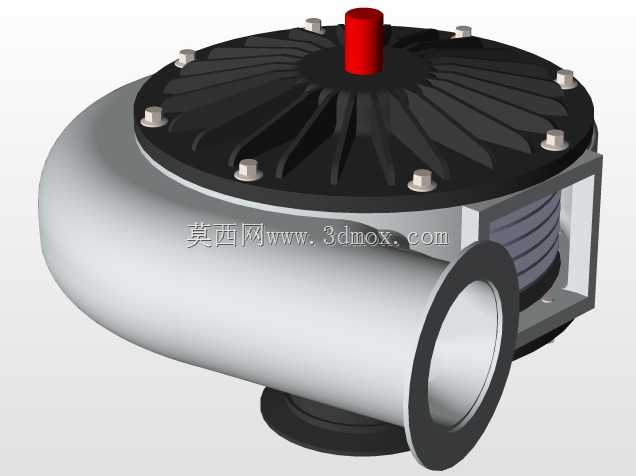

这款涡轮泵主要面向小流量高扬程的流体输送场景，常见于小型工业冷却循环系统、实验室流体输送管路、小型设备润滑供油回路以及民用净水增压环节，能够在紧凑的安装空间内完成流体的动能与压力能转换，实现稳定的流体增压输送功能。从实际用途来看，该泵可适配低粘度洁净流体的输送作业，通过叶轮高速旋转带动流道内的流体获得离心动能，再经由蜗壳流道的渐扩结构将动能逐步转化为压力能，最终从出口法兰输出具备稳定压力的流体，满足管路系统的流体输送压力需求。在功能特性设计上，这款涡轮泵采用侧进上出的流道布局，入口采用轴向对接结构，能够直接与水平管路对接安装，出口采用垂直向上的法兰接口，适配垂直走向的管路排布，减少管路弯折带来的流阻损失；泵体侧面设置了独立的散热格栅结构，能够在泵组长时间运行过程中，将泵腔内部传递到壳体的热量通过空气对流快速散出，避免长时间运行导致的泵体过热问题，提升连续运行的稳定性。叶轮部分采用径向直叶片搭配中心导流锥的结构设计，中心的红色导流端头能够引导入口进入的流体均匀流向各个叶片流道，避免入口处产生流体涡流与冲击损失，叶片沿轮盘径向均匀排布，能够在高速旋转时高效将能量传递给流道内的流体，轮盘边缘采用螺栓紧固的密封结构，将叶轮腔体与蜗壳腔体可靠压合，保证泵腔的密封性能，减少运行过程中的流体内泄漏。从设计思路来看，这款泵体整体采用圆形轮廓的集成化设计，将蜗壳流道、安装支座、散热结构集成在单一壳体上，减少了分体式结构的连接密封点，降低了泄漏风险，同时壳体外部的加强筋结构沿径向均匀分布，既能够提升泵壳的结构强度，承受泵腔内的流体压力，也能够辅助散热，增大壳体与空气的接触面积。在外形尺寸与安装边界上，这款涡轮泵整体结构紧凑，轴向总长度较短，径向最大尺寸集中在叶轮轮盘位置，安装时仅需要预留入口管路对接空间、出口法兰连接空间以及侧面散热的通风间隙即可，不需要额外预留过大的检修空间，底部的集成式安装支座能够直接通过螺栓固定在设备安装面或管路支架上，安装定位简单，适配多种紧凑安装场景的布局需求。泵体的进出口均采用标准法兰对接尺寸，能够直接与同规格的工业管路连接，不需要额外定制转换接头，降低现场安装的适配成本。
