格兰富家用热水循环屏蔽泵结构设计

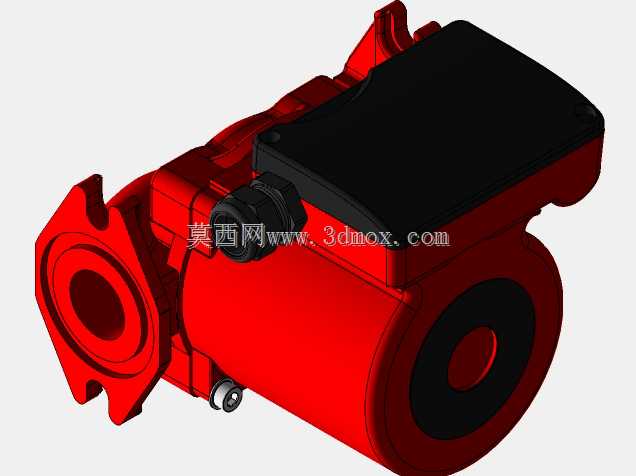

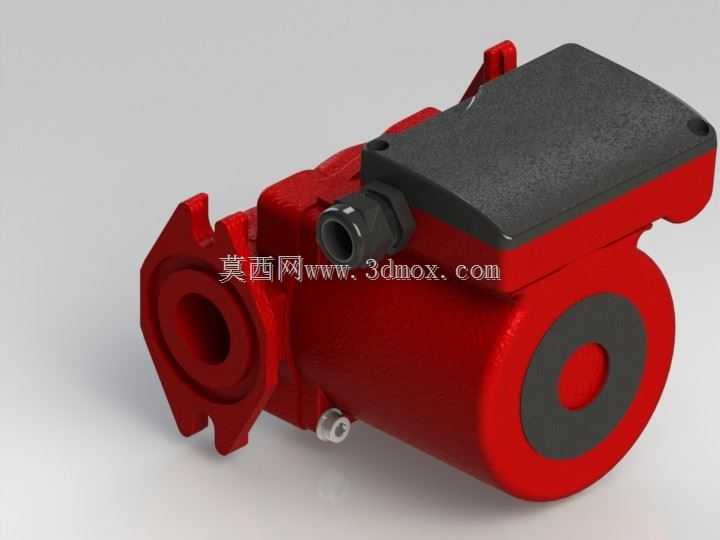

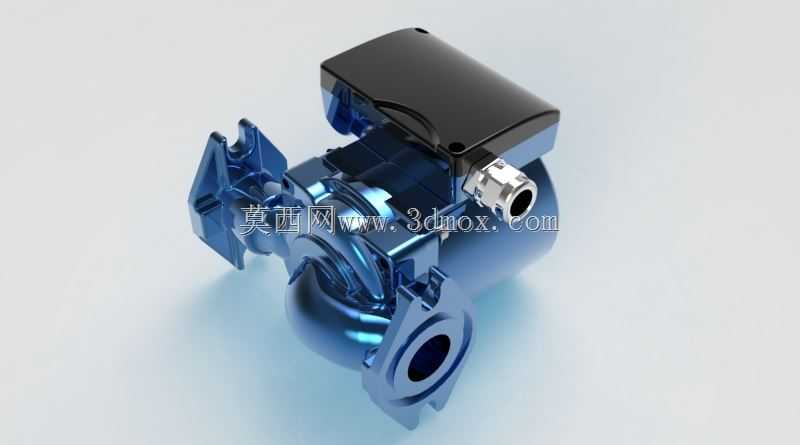

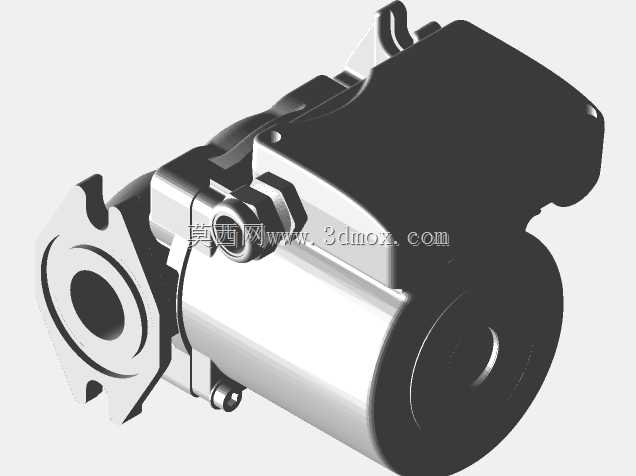

这款循环泵主要应用于民用住宅分户采暖系统、家用热水回水系统以及小型商用闭式水循环回路中，在家庭独立采暖场景下，它能够推动采暖热水在壁挂炉与暖气片、地暖盘管之间持续循环，减少管路冷水段，实现开水即热的使用体验，同时降低采暖系统的热损耗；在小型太阳能热水系统中，它可以克服管路沿程阻力，将集热板加热的热水输送到储水箱与用水终端，保障热水供应的稳定性。设备采用湿转子屏蔽式结构设计，泵体与驱动电机共轴整合，转子完全浸没在输送的水体中，运转时水体可直接对转子与轴承进行润滑冷却，无需额外配置机械密封结构，从根源上避免了普通离心泵常见的轴封渗漏问题，同时运转噪音极低，适配对静音要求较高的室内安装场景。泵体进出水端采用同口径同轴螺纹连接结构，安装时可直接对接标准水暖管路，无需额外加装变径接头，进出口中心距匹配民用采暖管路的通用安装尺寸，能够直接替换同规格的老旧循环泵，降低改造施工的难度。顶部配置的接线盒采用防水结构设计，接线端子与泵腔完全隔离，可避免管路凝露或轻微溅水导致的电路故障，接线盒旁预留的排气螺塞可在初次安装充水时排出泵腔内的积气，防止气缚现象导致的泵体空转、流量不足问题。泵体外壳采用一体铸造成型的铸铁结构，表面做红色防锈喷涂处理，适配水暖系统的弱碱性水质环境，电机端盖采用增强工程塑料材质，兼顾绝缘性能与结构强度，整体结构紧凑，安装时无需预留过大的检修空间，可水平或垂直安装在管路中，适配狭小的设备安装空间。设计过程中重点优化了水力流道的曲线形态，减少流体在泵腔内的涡流损耗，在满足额定扬程与流量要求的前提下降低运转功率，实现家用场景下的低能耗运行，同时转子组件做了动平衡校准，长期运转不会出现异常振动，延长设备的整体使用寿命。
