DN150规格水力旋流分级分离设备结构设计

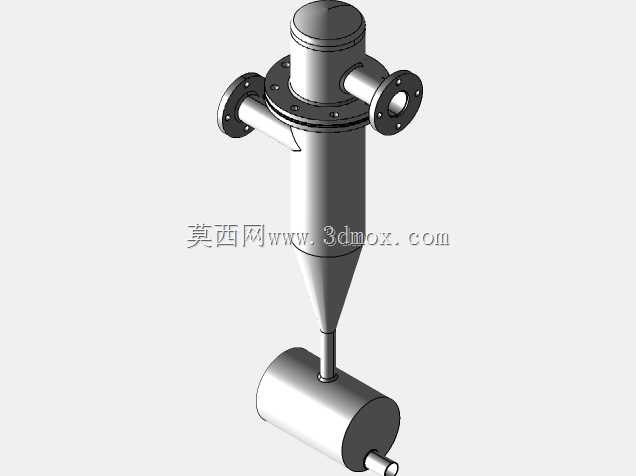

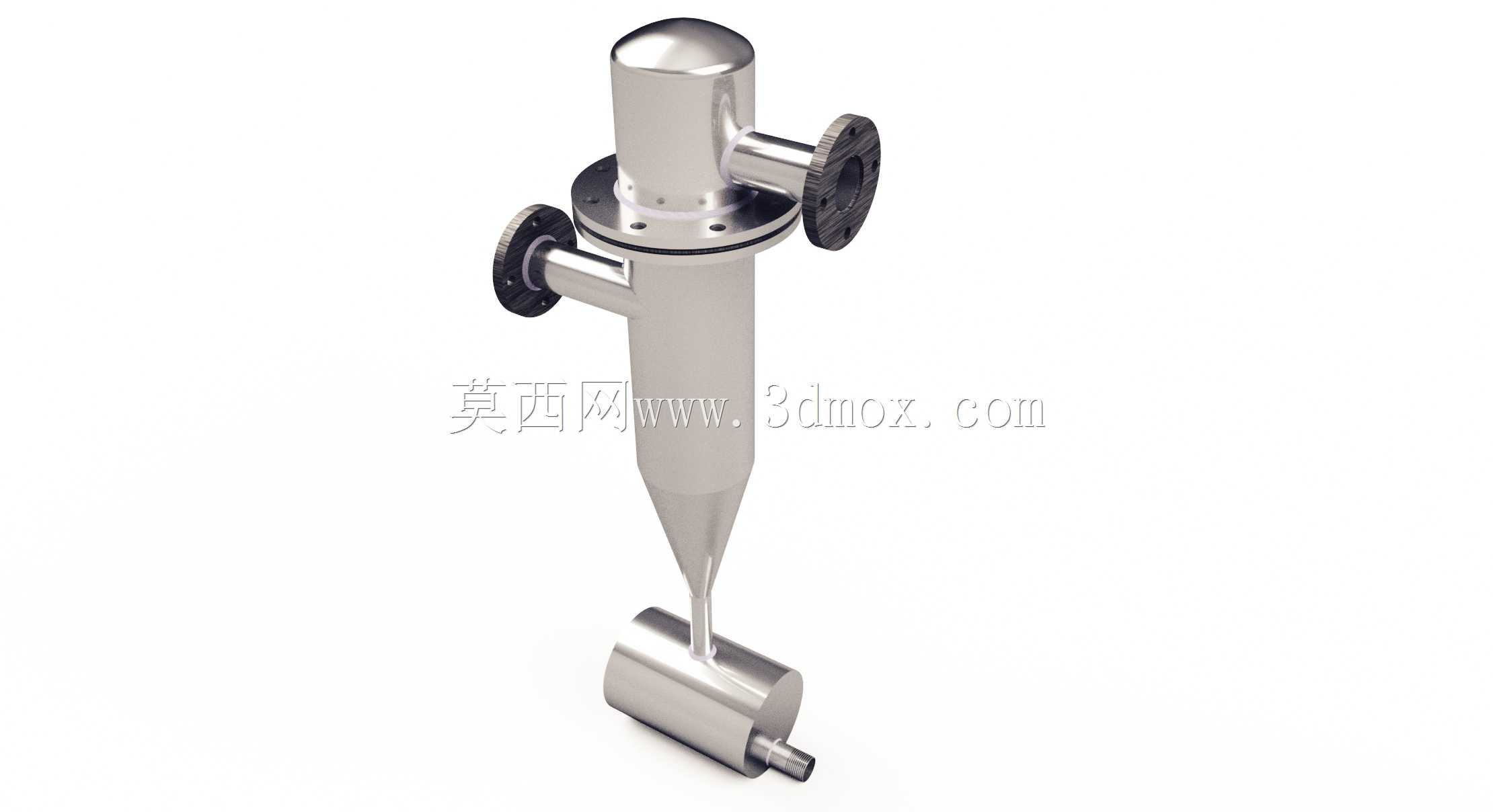

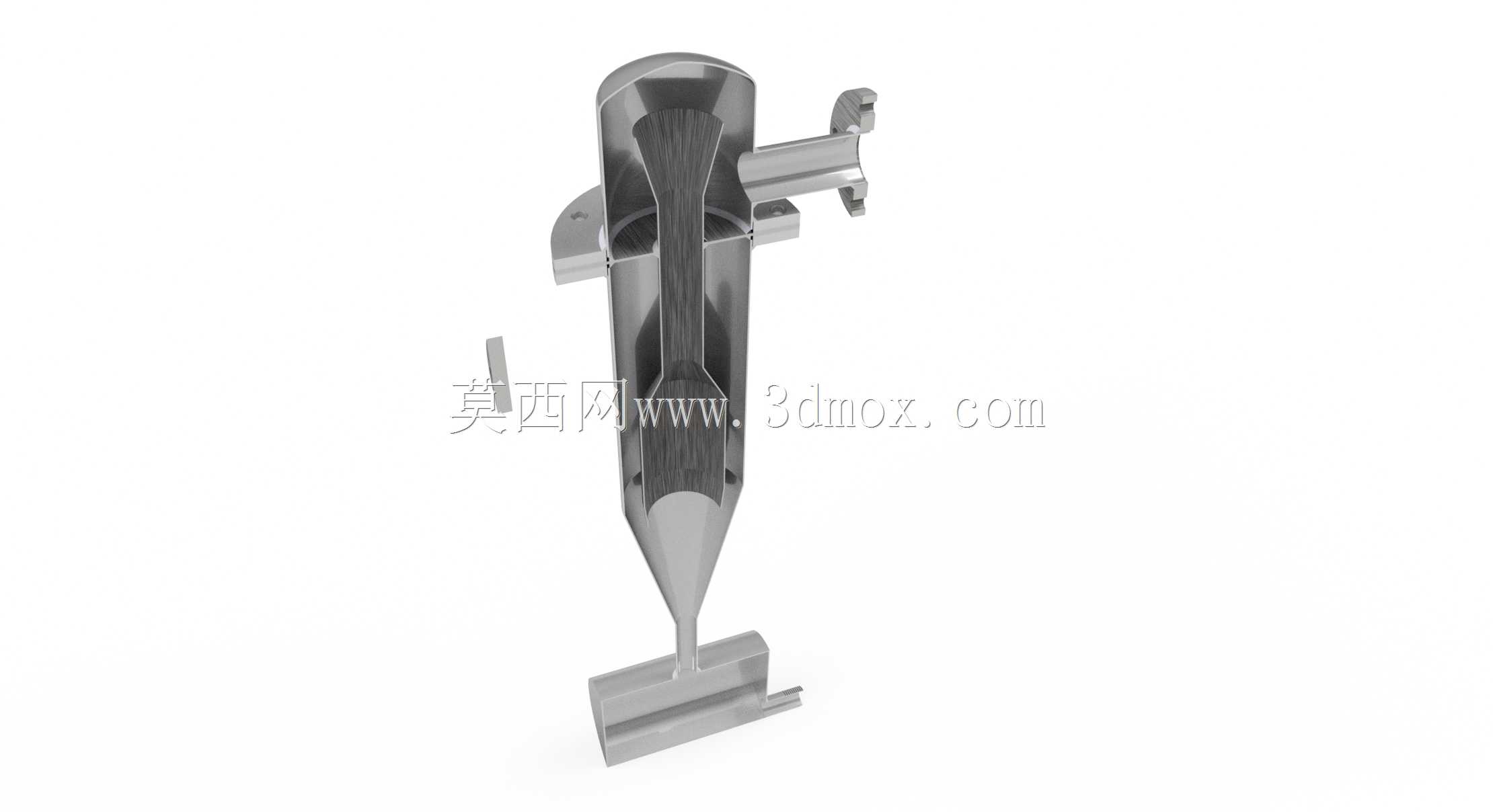

这款DN150规格的水力旋流器，是矿物分选、工业流体净化、污水处理等场景中常用的离心分离核心设备，在矿山选矿作业里，它可承担磨矿回路中的分级任务，将不同粒度的矿浆按粒径快速分流，把合格粒度的矿粒送入后续选别工序，粗颗粒返回磨矿设备再次研磨，有效避免过磨现象提升选矿效率；在工业水处理场景中，它可快速去除水体中的悬浮固体颗粒、砂粒杂质，降低后续过滤单元的处理负荷，也可用于化工行业中不同密度液相介质的分离作业，适配多种需要非均相流体分离的生产工况。设备整体采用立式锥柱组合结构，上部为圆柱形承压腔体，下部为渐缩锥形结构，两侧对称布置带法兰的切向进料接口，顶部设置溢流出口，锥体最下端连接底流收集段，这种结构设计完全遵循离心沉降的工作原理：待处理流体以一定压力从切向入口进入腔体后，会在内部形成高速旋转的流场，密度较大的颗粒或重相介质在离心力作用下向器壁移动，沿锥形内壁螺旋向下运动最终从底流口排出，密度较小的轻相或细颗粒则在中心区域形成向上的内旋流，从顶部溢流口流出，完成连续的分离分级作业。在设计层面，该设备充分考虑了现场安装的适配性，两侧法兰接口采用标准管道连接尺寸，可直接与同公称通径的工业管道对接，无需额外制作过渡连接件；整体立式安装的结构形式占地面积小，安装时仅需预留垂直方向的检修空间即可，设备总高度适配常规工业厂房的层高要求，底部底流段预留了足够的接料空间，可直接对接后续的输送或收集设备。腔体壁厚经过承压计算校核，可满足常规工业流体输送的压力要求，法兰连接处的密封面结构可适配常用的密封垫片，避免运行过程中出现流体泄漏问题；锥形段的锥角经过优化设计，既保证了重相颗粒沿壁下滑的顺畅性，避免颗粒在锥壁堆积堵塞，又能维持内部流场的稳定性，保证分离效率的稳定。设备整体无运动部件，运行过程中仅依靠流体自身的压力驱动，无需额外配置动力组件，日常维护仅需定期检查内壁磨损情况与法兰密封状态，运维成本极低，可长期连续稳定运行在恶劣的工业生产环境中，适配高磨蚀性、高浓度的流体处理需求。
