低底盘踏板摩托车车架结构设计

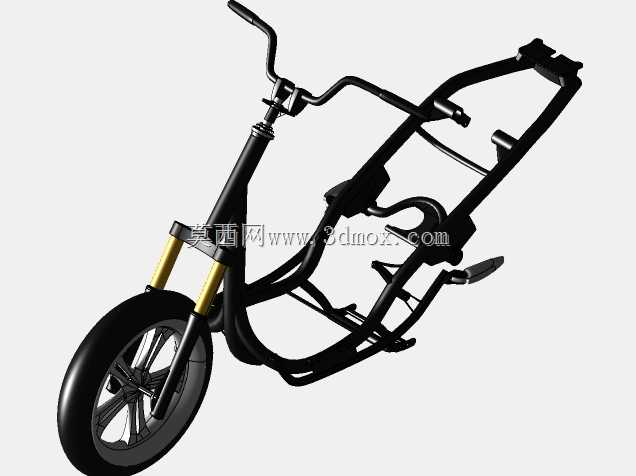

该结构为低底盘踏板摩托车的核心承载车架总成，是两轮代步摩托整车装配的基础载体，主要应用于城市短途通勤类踏板摩托的生产制造、改装研发以及教学实训场景，能够为整车的动力单元、覆盖件、操控系统、行走机构提供稳定可靠的安装定位基准。从实际用途来看，该车架承担着骑行过程中全部的载荷传递作用，既需要承载骑行人员与随车物品的静载荷，也需要缓冲行驶过程中路面颠簸带来的冲击载荷，同时还要约束前后轮的相对位置，保证车辆行驶过程中的操控稳定性与行驶平顺性。在功能特性设计上，该车架采用低跨接式弯梁结构，刻意降低了中部乘员落脚区域的底盘高度，既能够方便驾乘人员上下车辆，也可以有效降低整车重心，提升低速行驶时的操控灵活性，尤其适合城市拥堵路况下的频繁启停与转向操作；车架前部预留了标准的前叉安装位，匹配正置式液压前减震的安装尺寸，能够兼容常见的12-14寸踏板摩托前轮总成，车把转向立柱的安装位设置了限位结构，可将转向角度控制在安全范围内，避免转向过度引发的侧翻风险；车架后部预留了动力总成与后摇臂的铰接点位，能够适配卧式单缸动力单元的安装布局，同时预留了坐垫、储物箱、后挡泥板等覆盖件的安装螺孔，无需额外打孔即可完成整车覆盖件的装配。从设计思路来看，该车架采用钢管一体弯焊成型的结构方案，主受力管采用大直径厚壁钢管，在保证整体结构强度的前提下尽可能精简管材用量，控制车架整体重量；车架的弯折位置经过应力优化，避开了应力集中的直角弯折结构，采用大圆弧过渡设计，能够有效分散行驶过程中的交变载荷，提升车架的抗疲劳寿命，避免长期使用后出现焊缝开裂、管材变形的问题。在外形尺寸与安装边界上，该车架整体长度适配常规125cc级别踏板摩托的轴距范围，前部转向管柱的倾角符合踏板摩托的拖距设计要求，能够保证车辆直线行驶的自动回正性能；中部低平区域的宽度控制在合理范围，既保证乘员有充足的放脚空间，也不会因为宽度过大增加风阻与整车宽度；后部安装位的尺寸边界能够兼容常见的踏板车后减震、后轮总成与排气系统的安装需求，各安装点位的同轴度、位置度公差控制在机械装配的标准范围内，能够保证后续整车装配时各部件的匹配精度，避免出现装配干涉、部件错位的问题。
