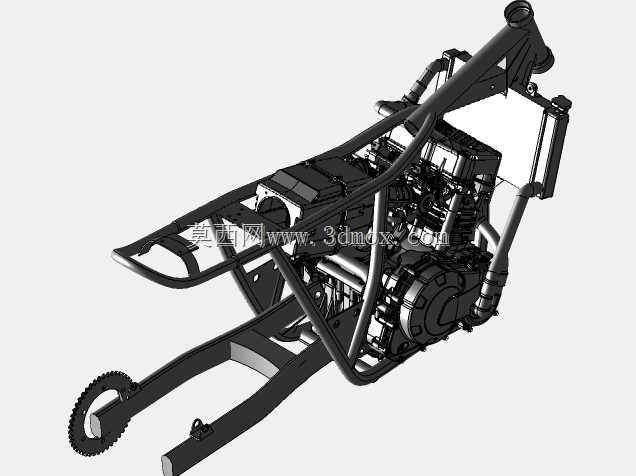

400cc排量咖啡赛车摩托车底盘车架总成

该套三维结构为咖啡风格定制摩托车的底盘动力集成总成，主要面向复古定制机车改装、小排量运动摩托研发、机车维修教学实训等场景使用，是整车承载与动力输出的核心结构单元。整套总成以双管式摇篮车架为核心承载主体，车架主管采用弯折成型的高强度管材焊接拼接，前部预留转向立管安装位，可适配常规跨骑摩托的方向柱与前减震总成，立管角度经过针对性调校，兼顾高速行驶的直线稳定性与过弯时的转向灵活性，匹配咖啡赛车偏向运动化的骑行定位。车架中部围绕400cc排量单缸动力单元设计了多点式安装悬置结构，悬置点位分布在发动机缸头、曲轴箱上下侧、变速箱侧盖位置，通过刚性连接将动力单元与车架整合为一体，既可以传递发动机输出的驱动力，也能借助动力单元的自身刚性补强车架整体抗扭性能，避免激烈驾驶时车架出现形变影响操控精度。车架后部延伸出双管式后摇臂安装段，预留了后摇臂转轴安装孔位，搭配末端的链轮安装座，可直接匹配后传动链条与后轮总成，后段上部预留了坐垫、尾部整流罩的安装固定点，能够适配驼峰式单座坐垫这类咖啡赛车经典外观部件。整套结构的安装边界经过严谨校核，前部转向立管的内径、安装高度适配主流400cc级别跨骑车的前减震规格，中部发动机安装孔位的间距、同轴度完全匹配对应排量动力单元的悬置尺寸，后摇臂转轴的孔径、后链轮的安装节圆符合常规小排量运动摩托的后传动匹配标准，无需额外大规模改孔即可完成各部件的装配对接。设计过程中充分考虑了机车的轻量化与刚性平衡，车架管材的管径、壁厚经过受力优化，在保证激烈驾驶工况下车架抗扭、抗弯强度达标的前提下，尽可能削减不必要的结构重量，同时预留了排气前段、冷却管路、整车线束的走形空间，各管路走向不会与车架、运动部件产生运动干涉，既能够满足定制改装厂商的样车开发打样需求，也可作为职业院校机车维修专业的结构教学演示模型，帮助学习者直观理解摩托底盘与动力单元的集成逻辑、装配关系。
