SBK赛事摩托后摇臂轻量化结构设计

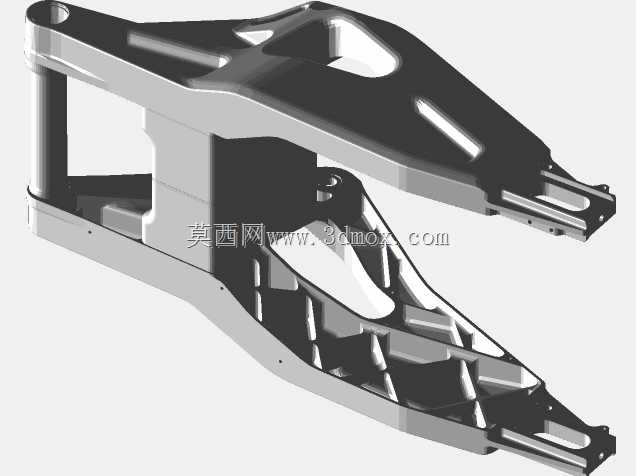

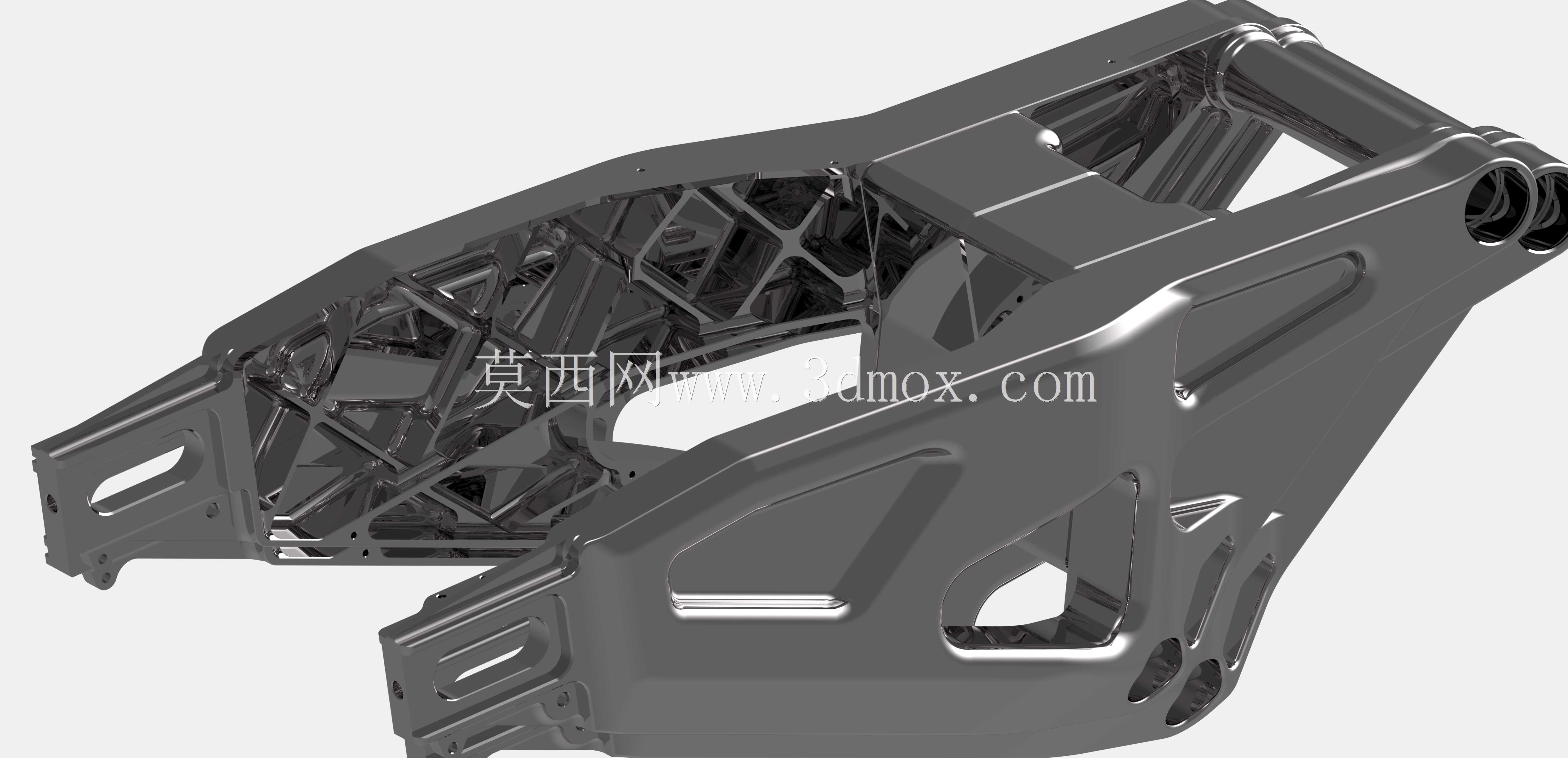

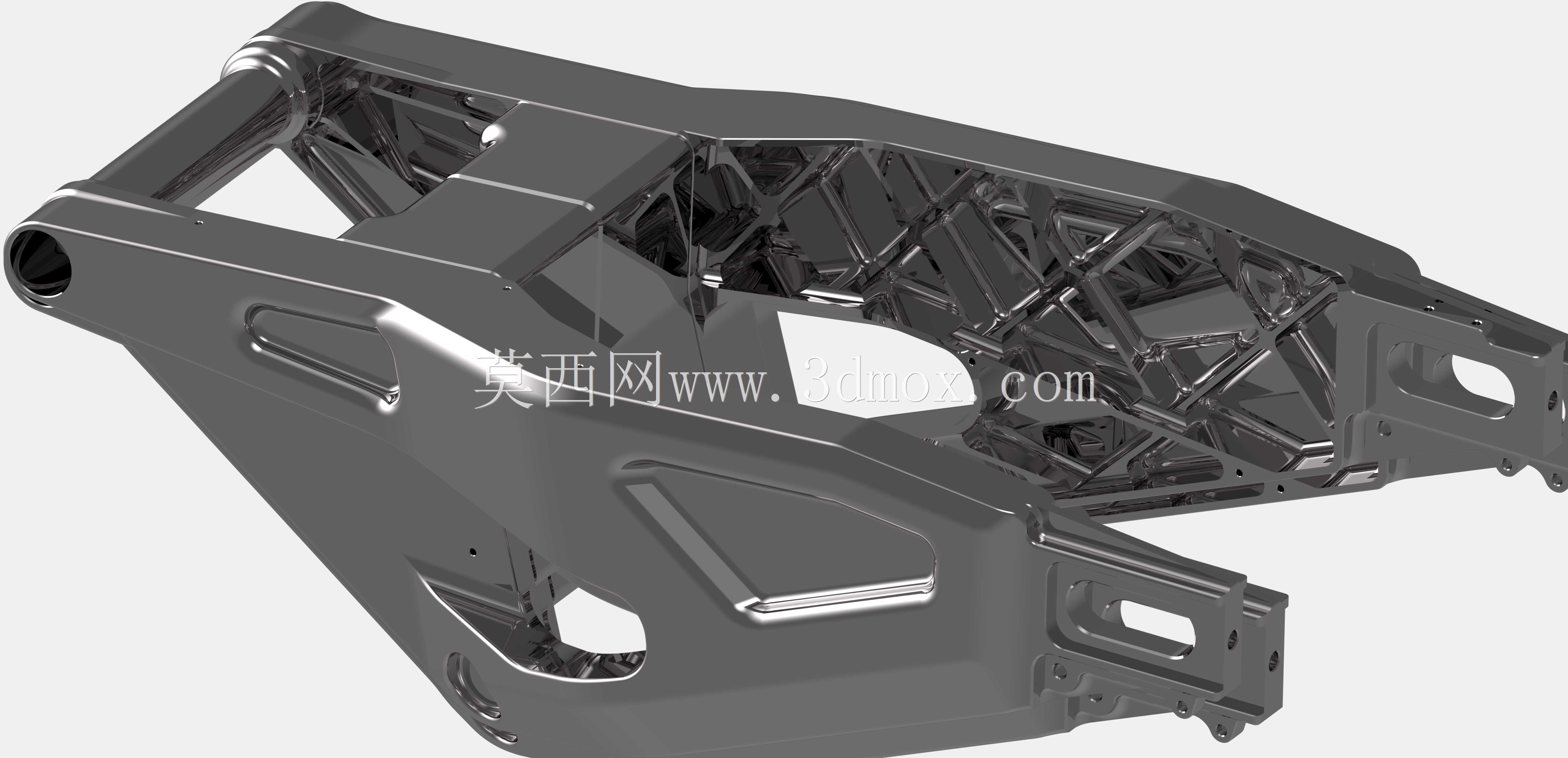

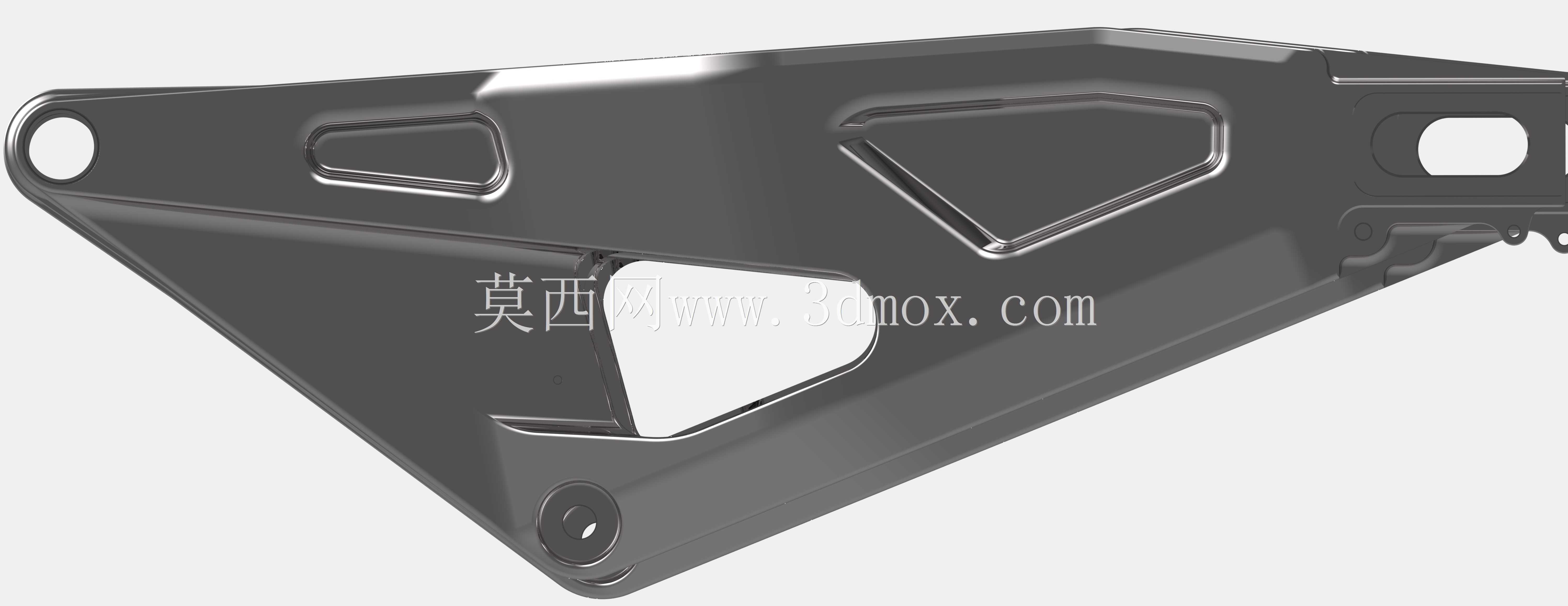

这款结构件是高性能赛道摩托车的核心承载部件后摇臂，主要应用于超级摩托车赛事的专业赛车改装与竞技场景，作为连接后轮总成与车架主体的关键传力结构，承担着车辆加速、制动、过弯时的全部纵向与侧向载荷传递，直接决定赛车后轮的循迹性、弯道支撑性与动力传递效率，是赛事级摩托车底盘调校中决定操控上限的核心部件。该部件采用一体化镂空桁架式结构设计，整体为变截面异形臂体构型，前端设置大尺寸同轴铰接安装孔，用于与车架后枢轴座配合实现摇臂的上下摆动，铰接位周边做了加厚加强处理，匹配高载荷工况下的应力分散需求，避免枢轴位置出现应力集中导致的结构开裂。臂身主体采用空间交错的桁架筋条布局，在保证整体结构扭转刚度、弯曲强度达到赛事级载荷要求的前提下，最大化去除非承载区域的冗余材料，实现极致的轻量化效果，有效降低后悬下的非簧载质量，提升减震系统的响应速度与后轮贴地性能。臂体两侧设置有内凹式造型加强槽，既可以提升臂身的抗扭截面系数，又能优化部件的空气动力学表现，减少高速行驶时臂体带来的乱流干扰。后端设置有后轮轴安装位与刹车卡钳、链轮调节机构的安装接口，安装边界完全匹配专业赛车的后轮总成、后减震连杆机构的装配尺寸，无需额外修改即可直接适配对应车型的底盘安装点位，所有安装孔位的位置度、同轴度都按照竞技级部件的公差要求设计，保证装配后后轮的定位精度，避免高速行驶时出现轮组偏摆。设计过程中优先考量了赛道极端工况下的载荷分布，通过拓扑优化的思路排布内部筋条结构，让每一处材料都处于最优的传力路径上，在重量与刚性之间找到最佳平衡点，既满足赛事中急加速、重刹、高速侧倾时的高强度载荷要求，又能通过轻量化设计提升整车的操控响应速度，适配专业赛事对部件性能的严苛要求。
