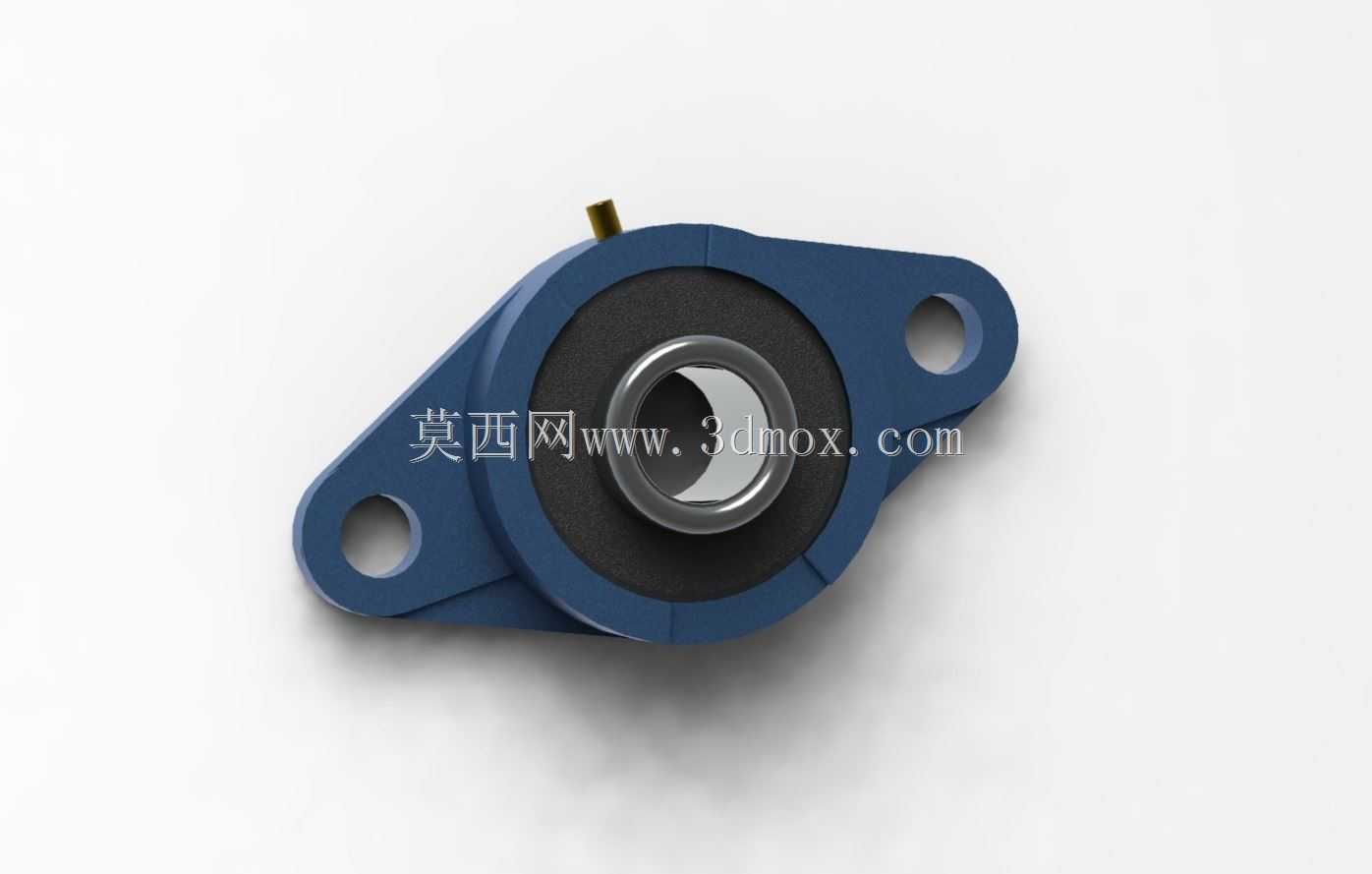

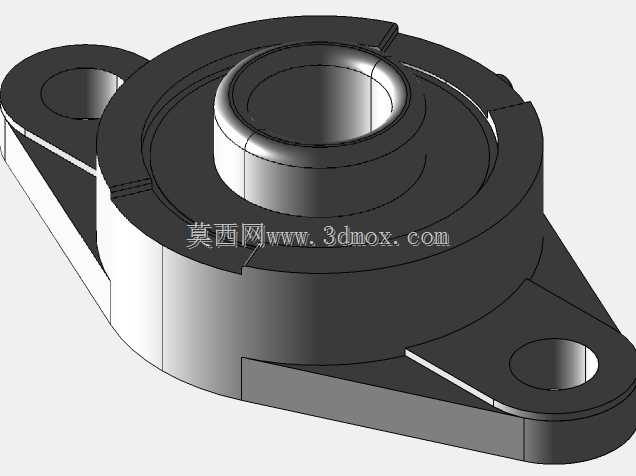

FL204菱形带座外球面轴承结构设计

这款FL204菱形带座外球面轴承，是轻型传动系统中应用极为广泛的回转支撑部件，常见于轻工输送线、小型农用机具、汽车辅机传动结构、食品包装设备、纺织机械的从动辊支撑位，也大量适配在小型风机、木工机械的转轴定位场景中，主要承担径向载荷为主、附带少量轴向载荷的回转支撑作用，能够补偿安装过程中产生的轻微轴系对中误差，降低装配时的同轴度精度要求，大幅提升现场安装的容错空间。

从功能特性来看，该款轴承采用外球面球轴承芯与菱形冲压/铸造轴承座一体化组合结构，轴承内圈通过顶丝与穿装的转轴实现锁紧固定，无需额外设计轴肩定位结构，可直接在光轴上完成安装固定，大幅简化配套轴系的加工工序；轴承自带的密封结构能够阻挡日常工况下的粉尘、碎屑、飞溅水汽进入轴承滚道内部，维持润滑脂的有效密封环境，延长维护保养的周期，在多尘、轻度潮湿的非强腐蚀工况下都能稳定运行。

设计思路上，菱形法兰的安装结构充分考虑了紧凑型安装空间的需求，两个对称布置的安装孔位可直接通过螺栓固定在设备的安装立板或机架平面上，相比立式方形座轴承占用更小的安装投影面积，适合安装面空间局促的设备布局；轴承座的加强筋结构围绕轴承外圈承载区做了应力分散设计，在承受径向冲击载荷时能够避免座体应力集中开裂，同时兼顾了轻量化与结构强度的平衡，轴承芯与座体采用球面配合设计，可自动补偿轴的挠曲变形与安装面的角度偏差，避免轴承在轴系偏斜时出现卡滞、异常磨损的问题。

尺寸与安装边界方面，该款轴承的内孔直径为20mm，适配直径20mm的标准光轴安装，菱形座的两个安装孔中心距符合FL204系列的通用安装尺寸规范，安装孔可适配对应规格的六角螺栓完成固定，轴承整体的轴向厚度与外圈外径都控制在紧凑范围内，安装时仅需在设备安装面预留出对应菱形轮廓的避让空间，以及轴承外圈转动所需的径向间隙即可，无需额外设计复杂的轴承座安装腔体，能够大幅降低配套设备的结构设计复杂度，缩短整机的设计与装配周期。
