工业传动用滚子链条与配套链轮结构

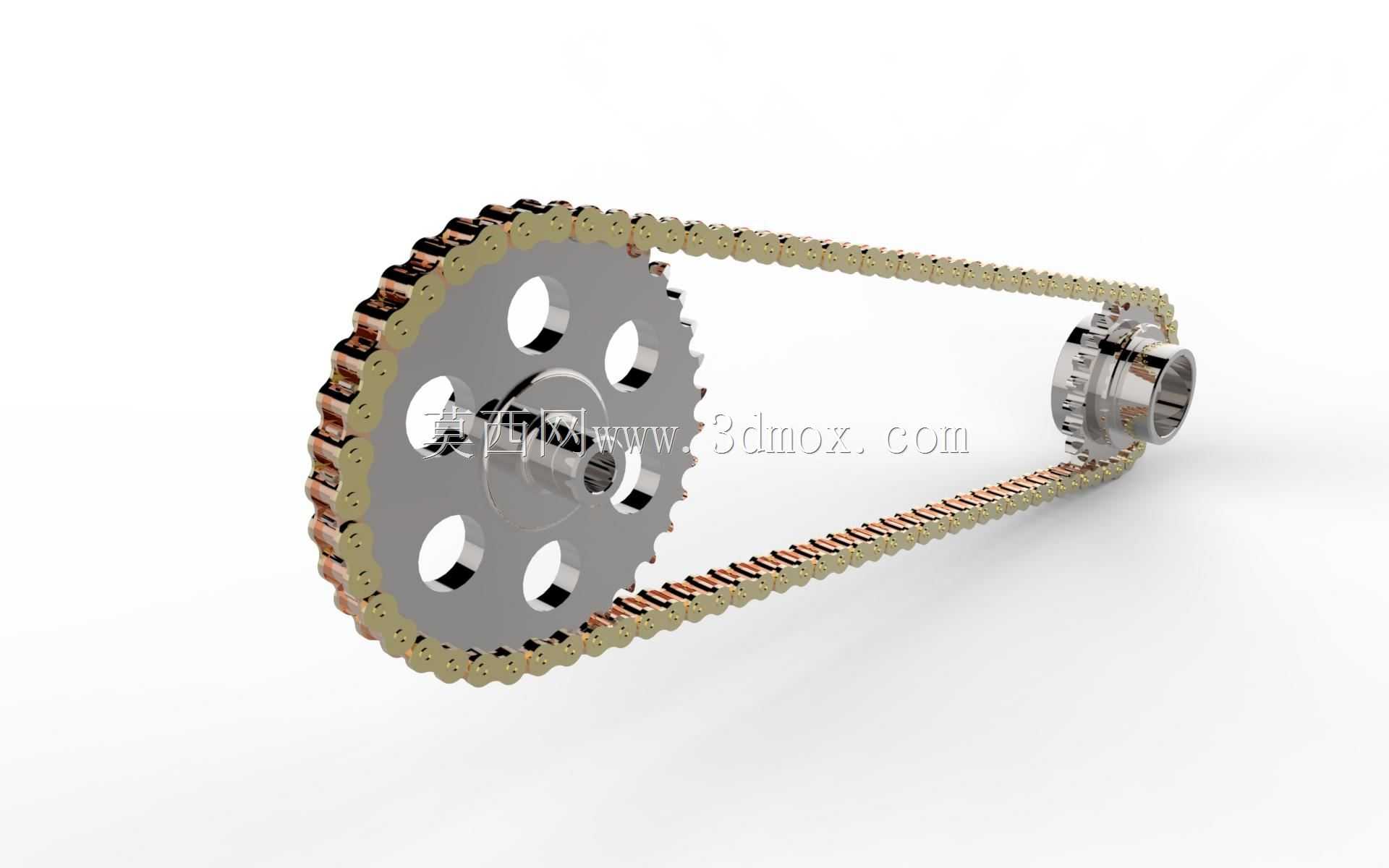

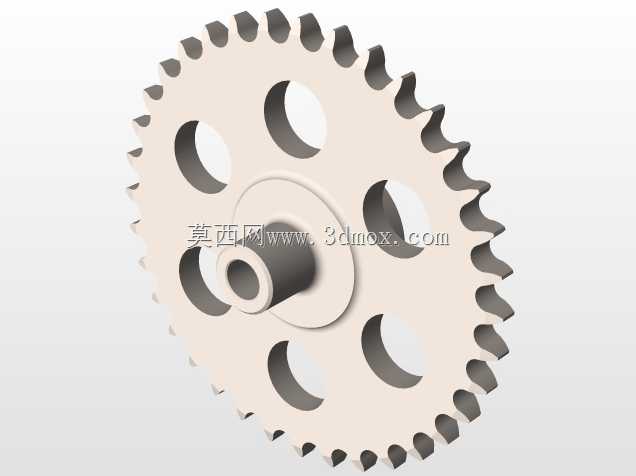

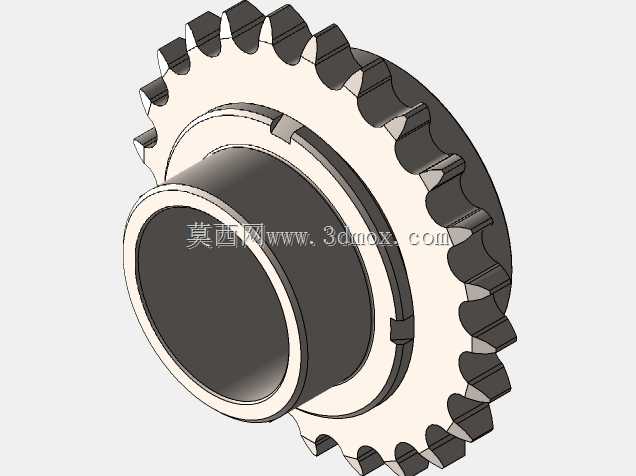

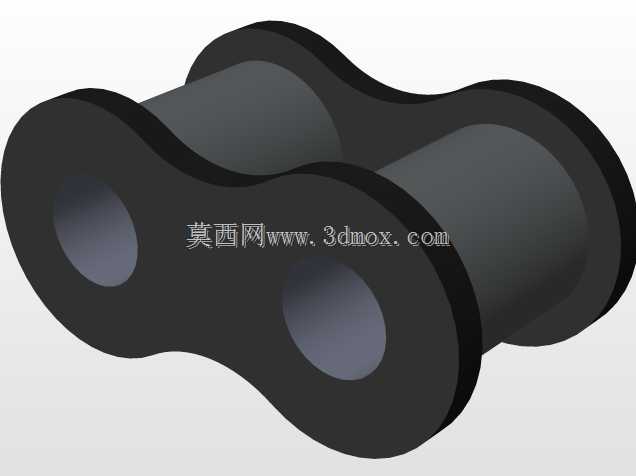

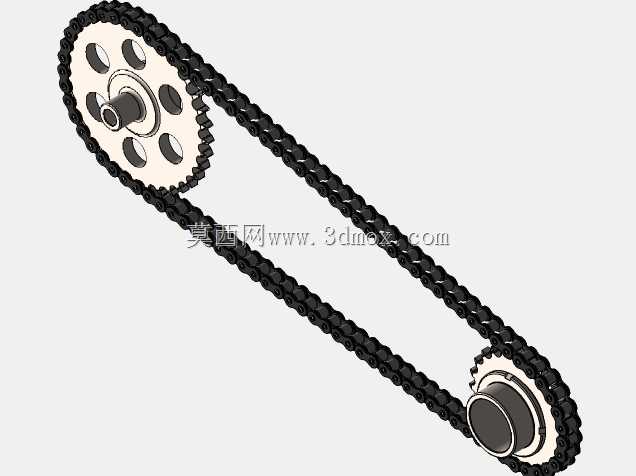

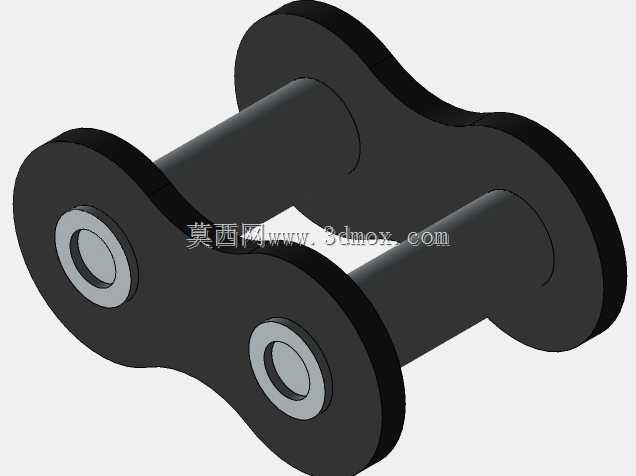

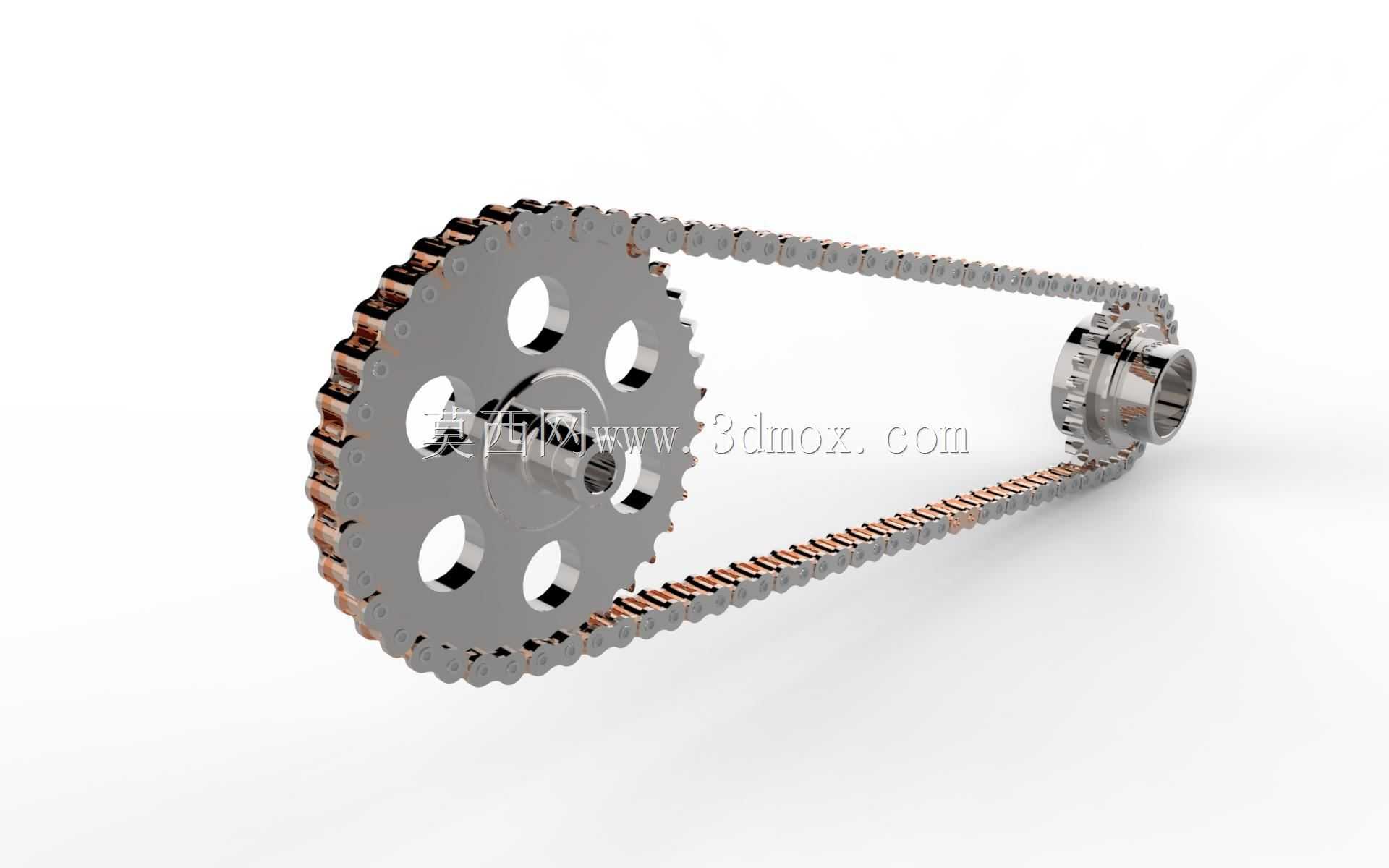

这套链传动组件广泛应用于各类需要精准定比传动、大中心距动力传递的工业场景中，覆盖轻工输送设备、农用作业机械、摩托与非机动车传动系统、中小型机床进给机构等多个领域，相比带传动它不存在打滑丢转的问题，相比齿轮传动它能适应两个传动轮中心距较大的安装场景，能在多粉尘、高油污、温湿度波动较大的恶劣工况下保持稳定的动力传输能力，日常维护成本低，传动效率可达九成以上，是机械传动领域应用极为普遍的基础部件组合。整套组件包含主动链轮、从动链轮以及闭合循环的滚子链条三个核心部分，其中链轮采用了辐板式减重结构，轮盘上均匀开设六个圆形减重孔，在保证轮体结构强度、轮齿抗冲击能力的前提下尽可能降低了零件自身重量，减少传动过程中的转动惯量，让启停阶段的动力响应更迅捷，也降低了支撑轴的负载。链轮的轮齿齿形经过优化设计，能保证链节在啮入、啮出轮齿的过程中保持顺畅，减少卡滞、冲击和异常磨损，延长整套传动组件的使用寿命，轮毂位置设计有标准键槽结构，能通过平键与传动轴实现周向固定，传递额定扭矩，同时轮毂端面预留有轴向定位的台阶结构，安装时可以通过轴肩或者轴端挡圈实现链轮的轴向固定，避免传动过程中出现窜动偏移。配套的链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个基础零件依次铰接组成，每一节链节都可以灵活转动，能顺畅贴合链轮轮齿完成啮合动作，滚子在啮合过程中可以在套筒上自由转动，能有效降低轮齿与链条之间的摩擦损耗，链板采用了符合力学性能的异形轮廓，能承受传动过程中的反复拉伸载荷，避免长期使用出现链板疲劳断裂的问题。在设计过程中充分考虑了安装边界的适配性，两个链轮的中心距预留了合理的张紧调节余量，既可以保证链条安装时有足够的下垂度，避免传动过程中张紧力过大加剧磨损，也能适配不同安装空间的布局需求，链条的节距、链轮的齿数都经过匹配计算，能保证传动过程中速比稳定，不会出现跳齿、脱链的问题，整套组件的外形尺寸可以根据实际传递功率、转速需求进行参数调整，小功率场景可以选用小节距单排链结构，大功率重载场景可以更换为多排链结构，适配不同的负载需求。安装时需要保证两个链轮的端面处于同一平面，避免出现偏磨问题，同时要预留合适的张紧行程，方便后期使用过程中调整链条张紧度，补偿链条磨损后出现的伸长量，整套结构没有复杂的异形零件，加工工艺成熟，配件通用性强，后期更换维护十分便捷。
