FRC机器人用八爪形蝶形轮驱切换装置

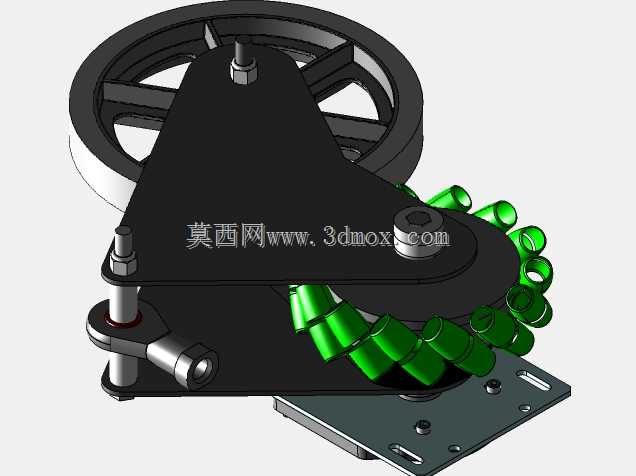

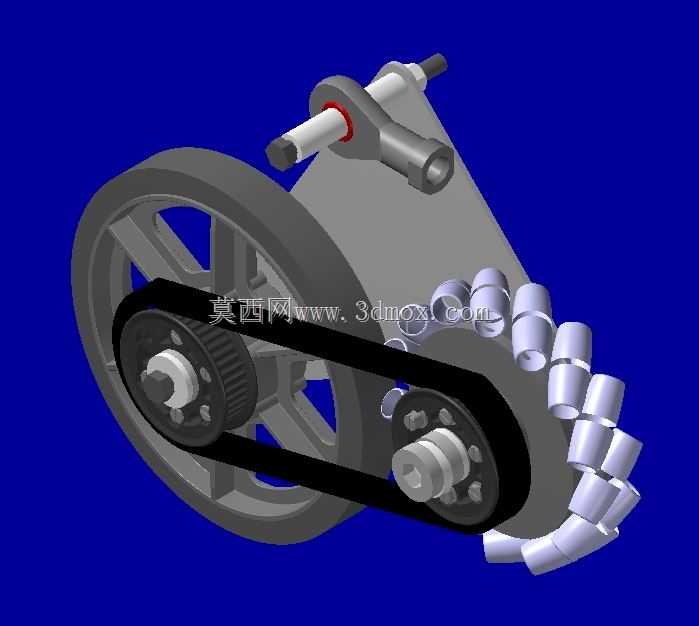

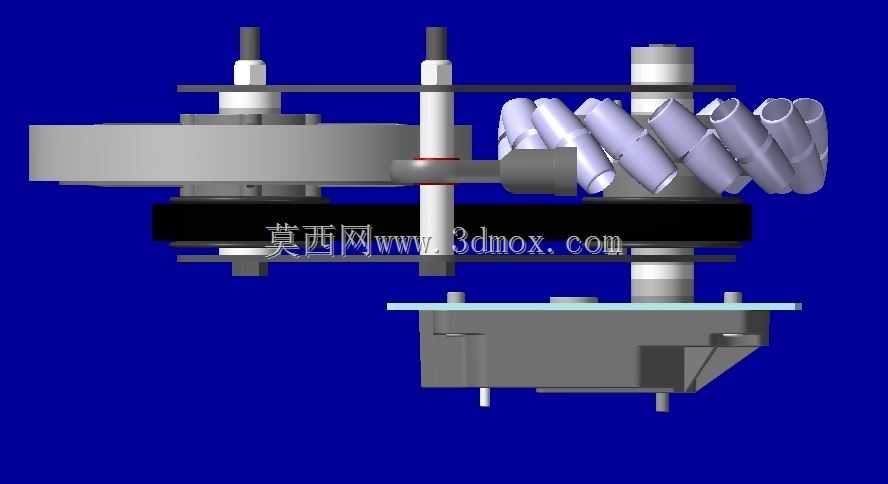

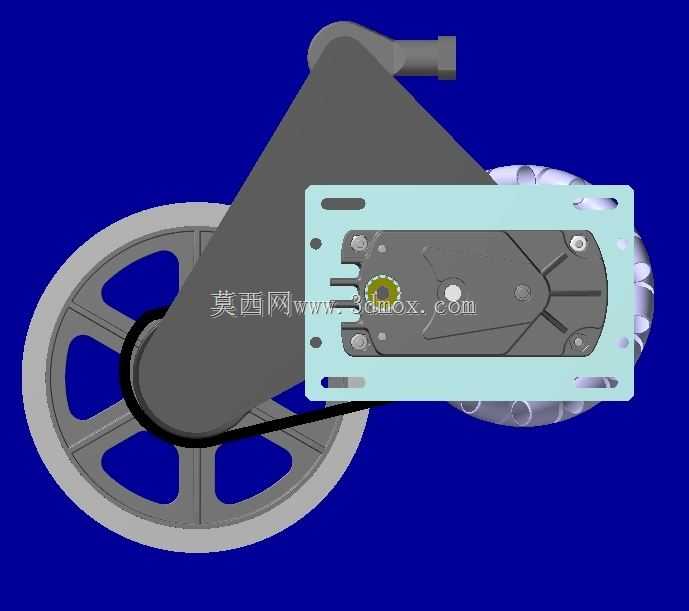

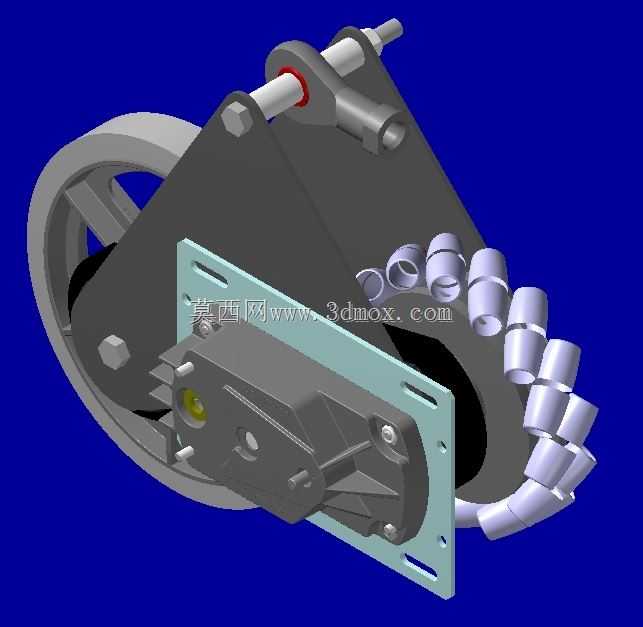

该轮驱切换装置专为FRC竞技类机器人底盘设计，核心解决竞技场景下机器人快速切换行走模式的需求，在需要全向移动完成对位、取放物料的赛段，可切换至麦克纳姆轮模式实现横向、斜向零半径移动，在需要高速冲刺、长距离行进的赛段，可快速切换至标准车轮模式降低滚动阻力、提升行进效率，适配各类室内平整竞技场地的行走需求。装置核心通过推拉装配在顶部的杆端轴承实现模式切换，切换动作顺滑无卡滞，切换到位后具备可靠的锁止能力，避免行进过程中出现轮组移位、模式脱开的问题。设计过程中对麦克纳姆轮的辊子结构做了针对性简化，在保留轮组全向移动核心功能的前提下，剔除了非必要的细小倒角、装饰性结构，既降低了整体结构重量，也减少了加工与装配的复杂度，同时让轮组的运动逻辑更直观，便于调试阶段快速排查卡滞、异响等问题。整体结构采用分层安装设计，安装基板预留了多组标准化长圆孔，可适配不同规格的机器人底盘主梁安装间距，安装时无需对底盘做额外打孔改造，仅需通过标准紧固件即可完成固定；装置整体外轮廓边界紧凑，轮组突出安装面的尺寸经过严格核算，不会与底盘上的电控模块、物料拾取机构、防护结构产生运动干涉，轮组转动的安全间隙预留充足，即使在高速急停、快速变向的竞技工况下，也不会出现结构剐蹭、部件碰撞的问题。驱动端预留了标准的动力输入接口，可直接适配常规规格的直流减速电机输出轴，无需额外设计转接轴套，传动路径短、动力损耗低，可充分传递电机输出扭矩，保障轮组的牵引力输出满足竞技场景下的急加速、带载行进需求。整体结构兼顾了轻量化与结构强度，受力部位做了加厚与加强筋设计，可承受竞技过程中的频繁冲击、碰撞载荷，长期使用不易出现结构变形、连接松动的问题。
