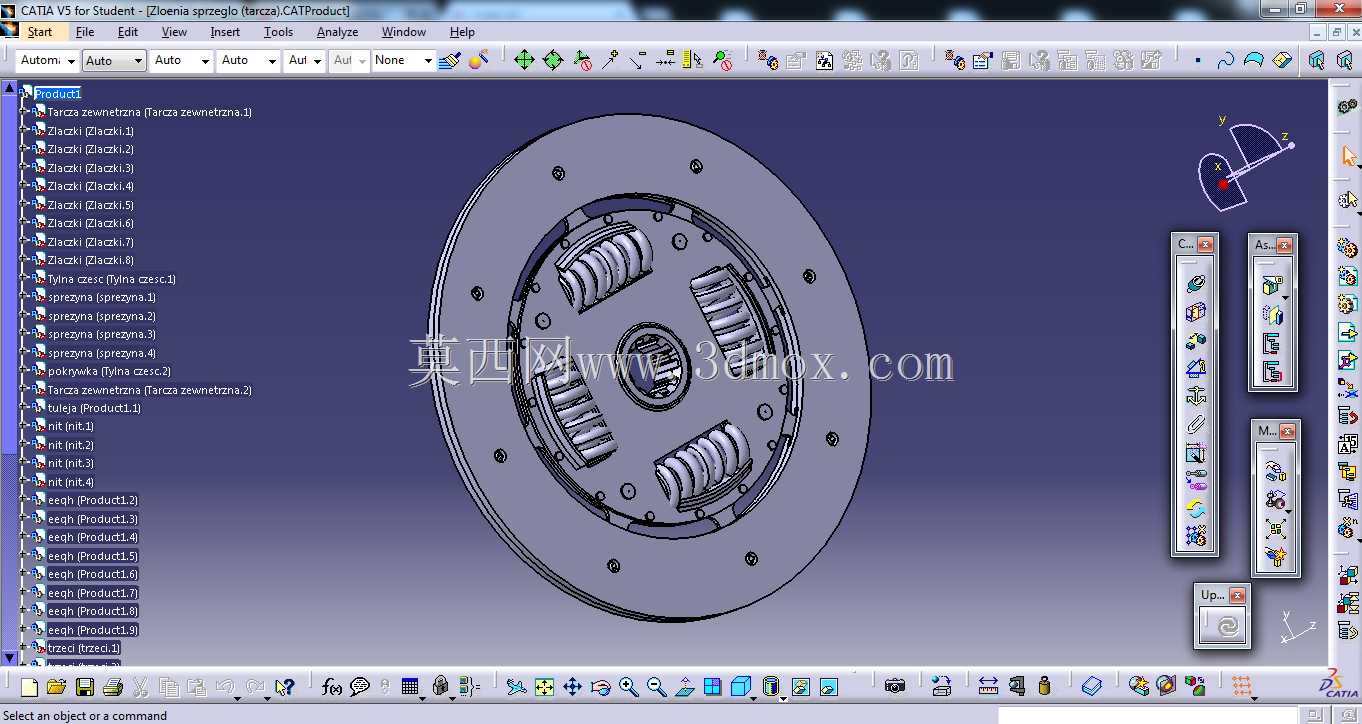

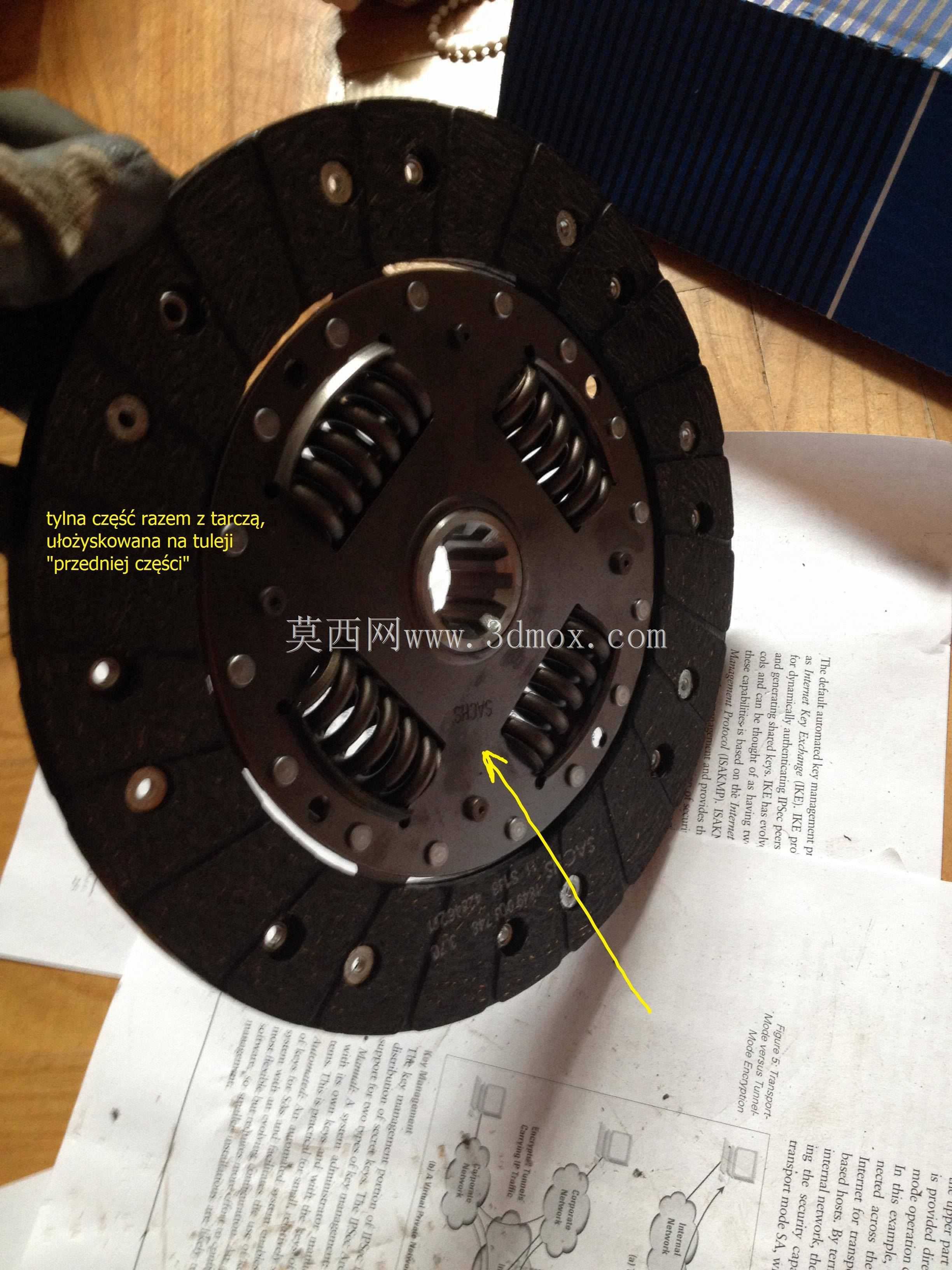

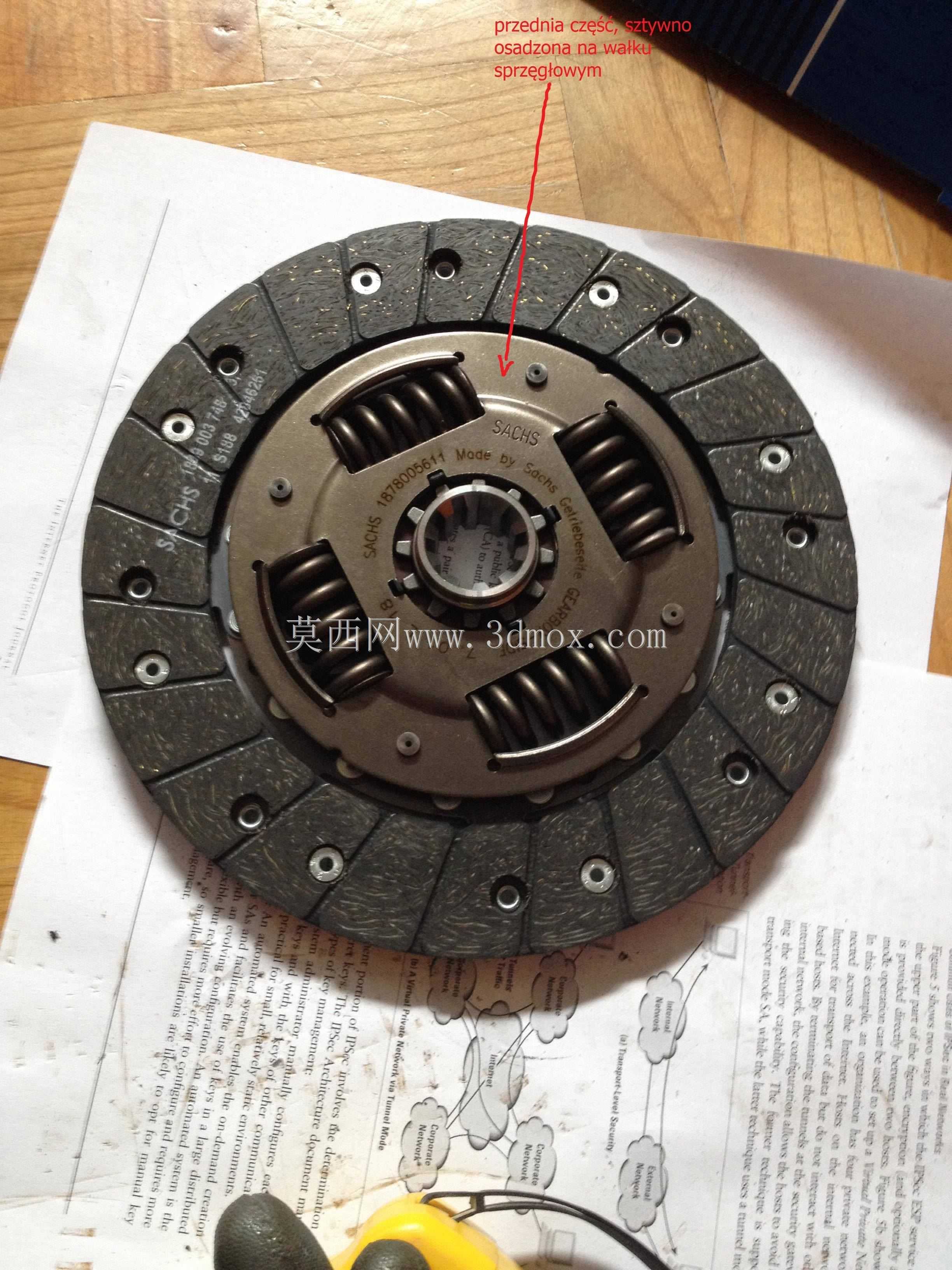

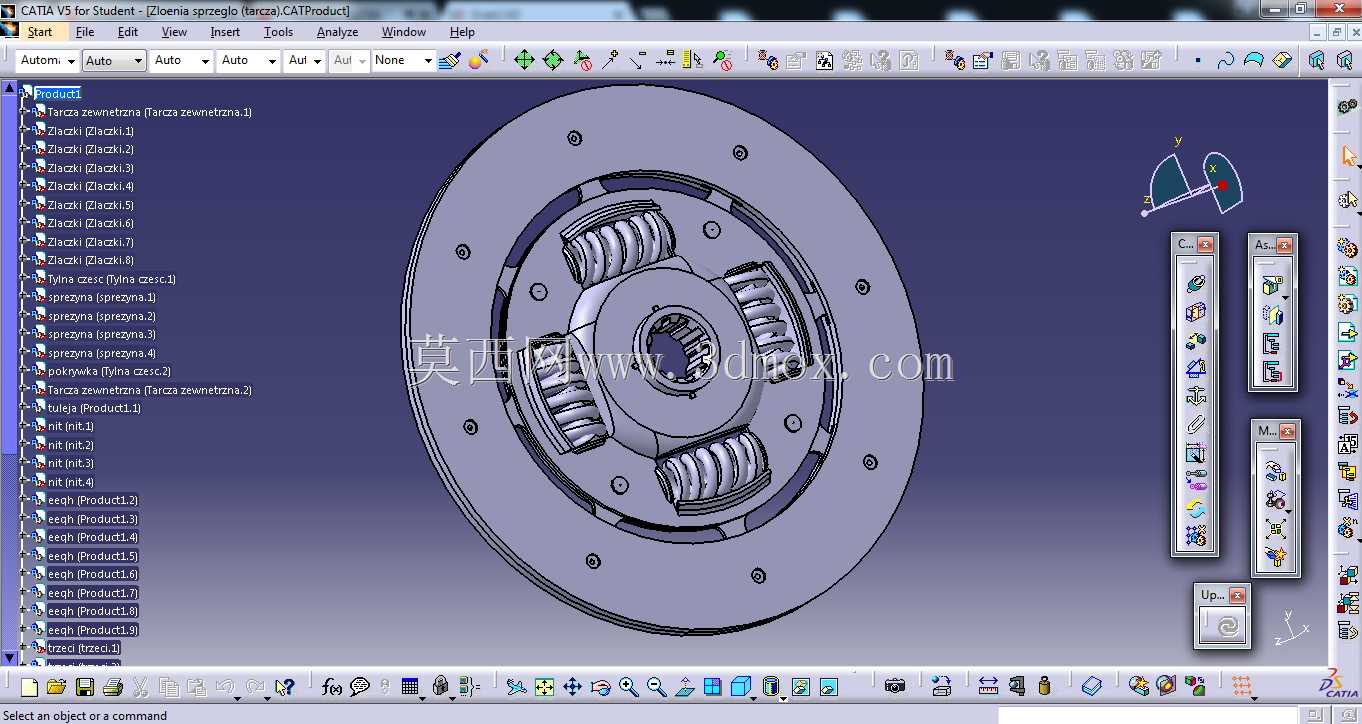

乘用车手动传动系统离合器从动盘结构

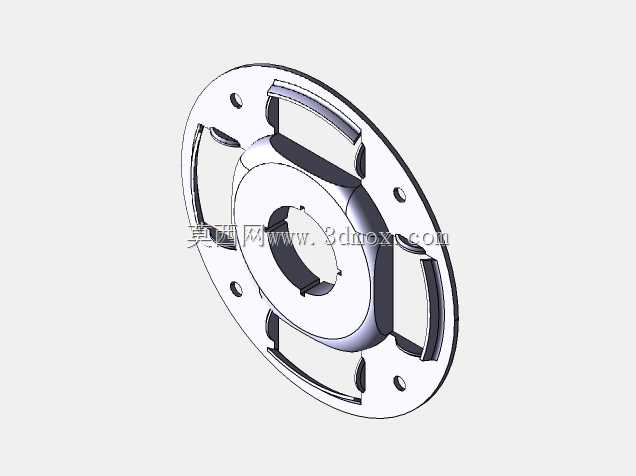

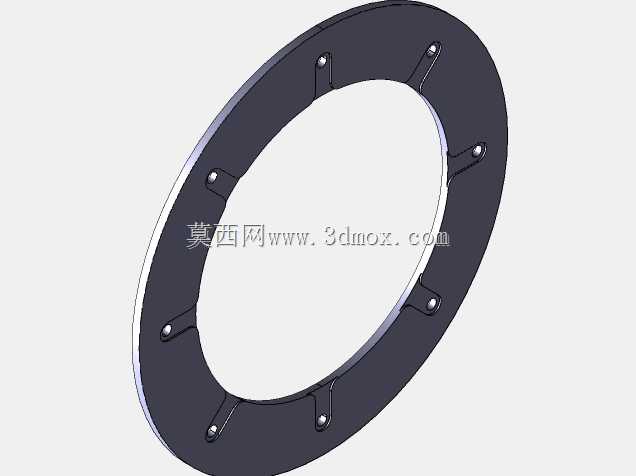

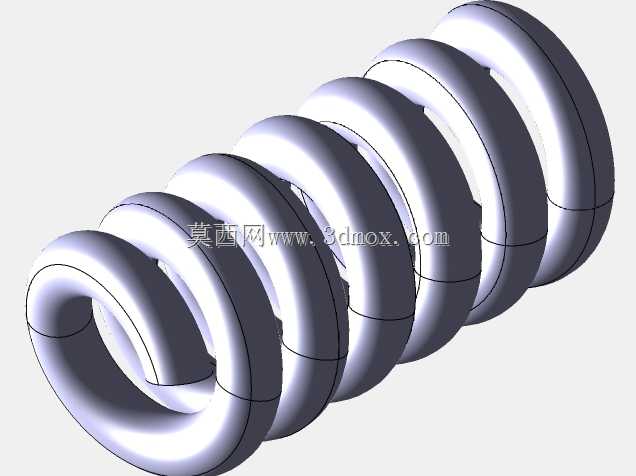

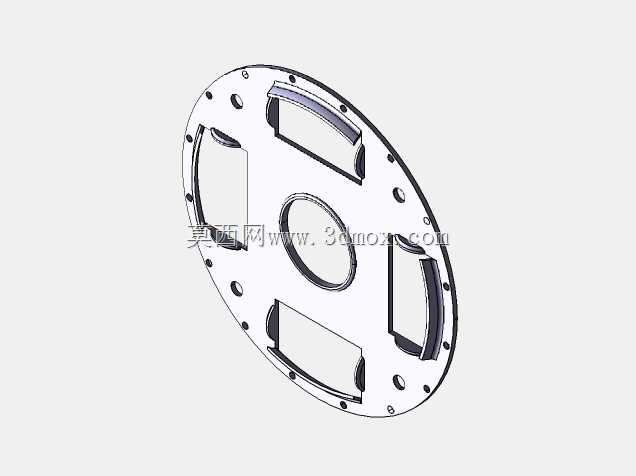

该离合器从动盘是手动挡乘用车传动系统中的核心摩擦传动部件，主要应用于传统燃油乘用车的手动变速箱与发动机飞轮之间的动力衔接场景，承担着动力切断与平顺接合的核心作用，是车辆起步、换挡过程中保障动力传输平顺性、避免传动系统冲击过载的关键结构。在实际车辆运行过程中，当驾驶员踩下离合器踏板时，从动盘与发动机飞轮端面脱离接触，切断发动机向变速箱输入的动力，便于完成挡位切换操作；当驾驶员缓慢松开离合器踏板时，从动盘在压盘的压紧力作用下逐步与飞轮贴合，依靠摩擦面的摩擦力逐步传递发动机扭矩，带动车辆平稳起步，同时在传动系统出现瞬时过载时，摩擦面可产生微量打滑，避免变速箱齿轮、传动轴等刚性部件承受过大冲击载荷而损坏。从功能特性来看，该从动盘采用周布螺旋弹簧减震结构，在盘芯与外圈摩擦片之间设置了多组沿圆周均匀分布的减震弹簧，能够有效吸收发动机运转过程中产生的扭转振动，降低传动系统的共振风险，同时缓冲动力接合瞬间的冲击载荷，提升驾乘过程的平顺性；外圈的摩擦衬片采用耐磨损、高摩擦系数的复合材料制作，表面开设了多组径向散热槽与安装定位孔，既可以在频繁离合过程中快速导出摩擦产生的热量，避免摩擦材料高温烧蚀失效，也能保障衬片与钢质基盘的连接可靠性，长期使用过程中不易出现衬片脱落、开裂的问题。在设计思路上，该结构充分考虑了家用乘用车的扭矩传递需求与安装空间限制，整体采用圆盘式对称布局，中心的花键毂采用内花键结构，可与变速箱输入轴的外花键精准配合，既可以沿轴向小幅滑动保障离合动作顺畅，也能无间隙传递旋转扭矩；减震弹簧的刚度经过匹配调校，既能够过滤发动机低转速区间的扭转波动，也不会因刚度过低导致动力传递响应滞后，兼顾了传动效率与驾乘舒适性。在外形尺寸与安装边界方面，该从动盘的外径尺寸匹配对应车型飞轮与压盘的内径规格，安装时整体嵌入压盘与飞轮之间的空腔内，中心花键毂与变速箱输入轴保持同轴度，摩擦片的两个端面平行度公差控制在极小范围内，保障接合过程中整个摩擦面受力均匀，不会出现偏磨、局部打滑的问题；从动盘的整体厚度符合离合器总成的安装行程要求，保障踏板自由行程与工作行程处于合理区间，不会出现离合分离不彻底、接合打滑的故障，适配对应车型传动系统的整体安装空间，无需额外改动周边部件即可完成装配替换。
