四合一汽车排气歧管结构设计

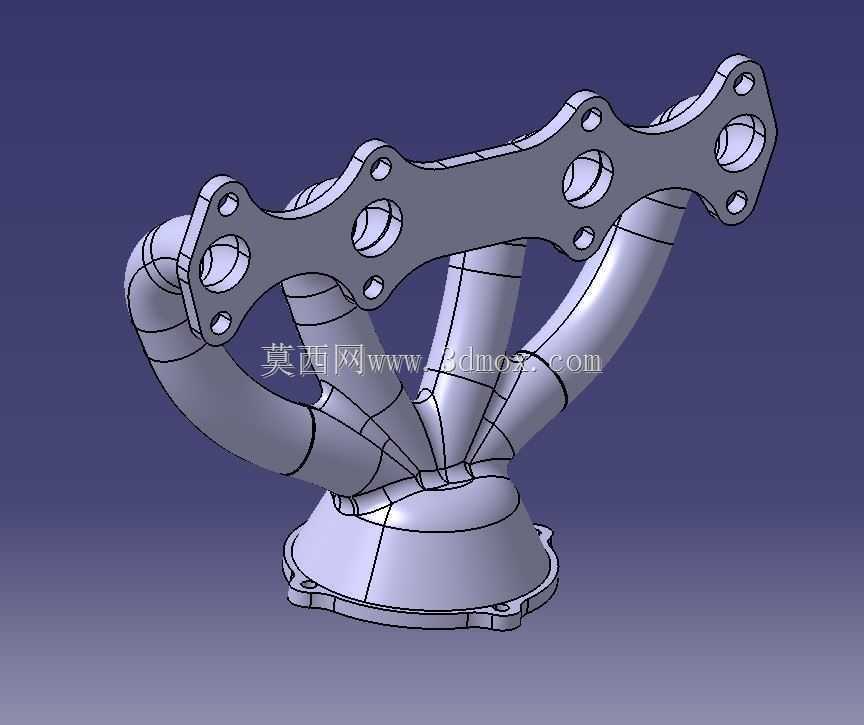

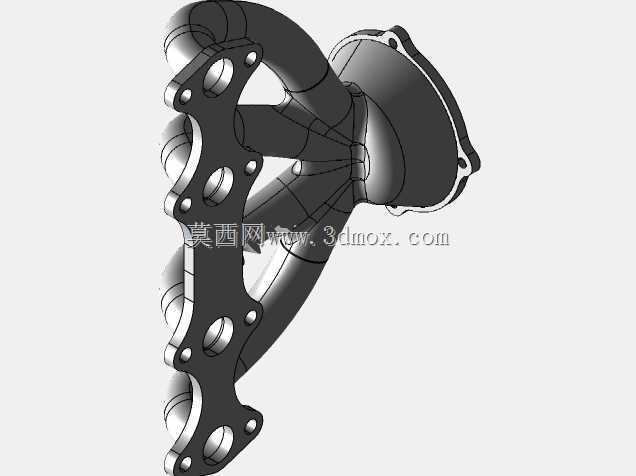

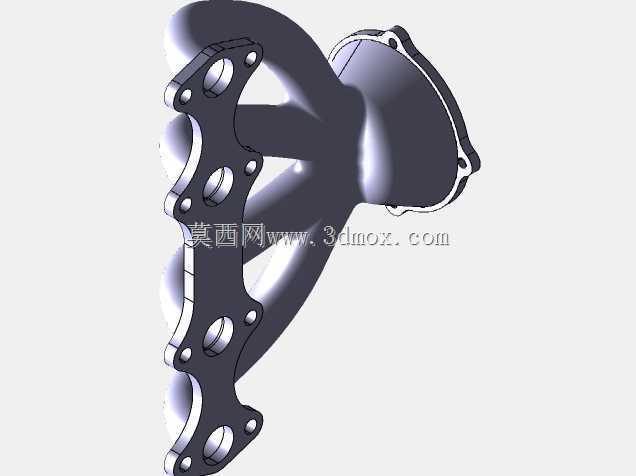

　　这款排气歧管是直列四缸发动机排气系统的核心导流部件，主要作用是将四个气缸燃烧后排出的高温高压废气有序汇集，输送至下游三元催化器、消声器总成，最终完成尾气排放流程。在实际装车场景中，排气歧管直接对接发动机缸盖排气侧，工作环境长期处于600-900℃的高温区间，同时承受排气脉冲带来的交变压力载荷，因此结构设计阶段需要同时兼顾气流顺畅性、结构抗热变形能力、安装匹配精度三个核心维度。从结构布局来看，该歧管采用四合一汇聚式管路设计，四个进气支管分别对应缸盖的四个排气道口，支管走向经过平滑弧度处理，避免出现直角弯折导致的排气阻力激增，减少各缸排气之间的干涉扰动，降低排气背压，这一设计直接影响发动机的充气效率，对动力输出区间的扭矩表现有明显影响。

　　安装对接面采用整体式铣削法兰结构，法兰上均匀分布8个螺栓过孔，与缸盖排气侧的安装螺孔位置一一对应，安装时配合金属密封垫片，通过规定扭矩的螺栓锁紧实现密封，避免高温废气泄漏；法兰面的平面度公差需要控制在0.1mm以内，防止长期热循环后出现密封面翘曲漏气的问题。支管部分采用等长化趋势的管路走向设计，尽可能让四个气缸排出的废气到达汇聚腔的路径长度差控制在合理范围，减少排气脉冲的相互干扰，提升排气效率的同时，也能降低排气系统的异常振动与噪声。汇聚端采用锥形过渡腔体结构，将四路支管的气流平顺引导至单一出口，出口端同样设置带安装孔的连接法兰，用于对接下游的排气前管或者三元催化器入口，出口法兰的密封面同样需要满足高温密封的平面度要求，

　　对接口径匹配常规小排量乘用车的排气系统通径规格。设计过程中采用曲面造型与实体建模结合的方式，先通过GSD模块完成各支管的中心线路径规划，根据缸盖排气道口的位置、出口端的布置边界调整管路曲率，确保管路之间的间隙满足隔热件安装的空间要求，避免支管之间距离过近导致的热辐射叠加，也给后续加装隔热罩预留足够的安装空间；之后通过实体模块完成管壁厚度、法兰结构的细化，管壁厚度根据排气系统的常规设计要求取值，兼顾结构强度与轻量化需求，避免过厚导致的整机重量增加，也防止壁厚不足带来的热变形开裂风险。在安装边界上，该歧管的整体外轮廓尺寸适配主流1.5-2.0L排量直列四缸自然吸气发动机的机舱布置空间，法兰安装孔的孔位间距严格对应量产缸盖的通用孔距规格，

　　不需要额外改动缸盖结构即可完成适配；支管的走向避开了发动机舱内的周边附件，比如点火线圈、机油尺套管、冷却水管路等部件，防止长期高温烘烤导致周边附件老化失效。实际使用中，这类排气歧管除了基础的导气功能，其结构设计还会影响发动机的排气回压特性，管路内壁的顺滑度、支管交汇处的过渡圆角都会影响气流的流动状态，设计时在交汇处做了大圆角过渡处理，减少气流对冲产生的能量损失，降低排气阻力。同时，法兰与支管的连接位置做了加厚过渡处理，因为这个区域是热应力集中的位置，长期冷热交替容易出现疲劳裂纹，加厚处理可以提升结构的抗热疲劳性能，延长部件的使用寿命。整个模型的结构细节还原了量产排气歧管的核心设计特征，没有冗余的装饰性结构，所有曲面与实体结构都服务于实际的功能需求，从安装定位到气流引导，再到结构强度的考量，都符合车用排气歧管的常规设计逻辑，可作为排气系统结构设计、教学演示、改装方案验证的参考结构。
