弧形转弯结构金属滚筒输送设备

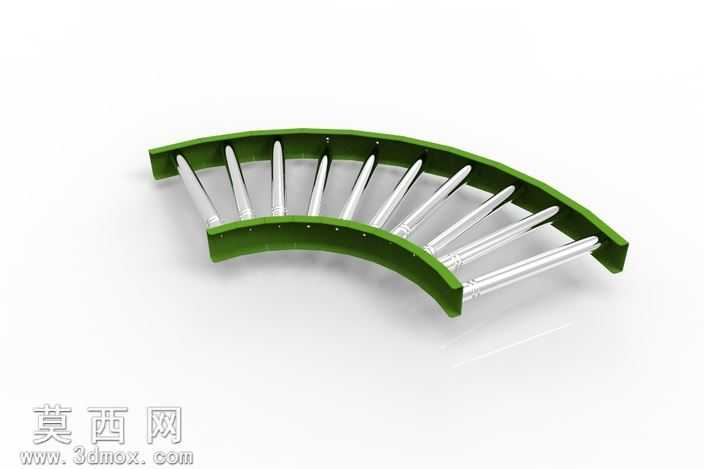

本作品为弧形转弯段的滚筒输送机三维建模设计，整体采用10度弯折角的弧形布局，适配生产线转角位的物料转向输送需求。建模过程中首先确定弧形输送路径的曲率基准，以两侧对称的弧形金属侧板作为主体支撑框架，侧板采用等厚度金属板材参数化建模，精准预留每根锥形滚筒的安装定位孔位，保证所有滚筒的上表面处于同一输送水平面，避免物料输送过程中出现卡顿、偏移问题。滚筒部分采用锥度设计，匹配弧形转弯的运行轨迹，每根滚筒沿弧形路径等角度排布，滚筒两端通过定位结构与两侧侧板完成装配约束，建模时严格控制相邻滚筒的间距，确保输送过程中对小件物料的稳定承托，不会出现物料卡入间隙的问题。材质渲染阶段，两侧弧形侧板赋予哑光绿色金属漆材质，模拟工业设备常用的喷塑防护表面效果，滚筒部分赋予亮面抛光金属材质，还原不锈钢输送辊的金属质感，整体渲染采用柔和的工业产品打光方案，清晰呈现设备的弧形轮廓与各部件的装配关系。设计思路上采用简化式结构方案，整体仅由两块弧形金属侧板与多根锥形滚筒组成，无额外复杂冗余部件，所有构件均为常规金属加工可实现的结构，两块弧形侧板可通过常规板材切割折弯工艺加工成型，锥形滚筒可采用标准辊筒定制加工，整体加工难度低、装配流程简单，能够快速完成实物落地，可直接集成到现有平直输送线的转角位置，实现物料的平稳转向输送，适配箱装、袋装等多种规则形态物料的转弯输送场景，建模过程中对所有装配部位做了公差预留，确保实物装配时各部件可顺利拼接，不会出现干涉问题。
