轻型模块化塑料链板输送设备三维设计

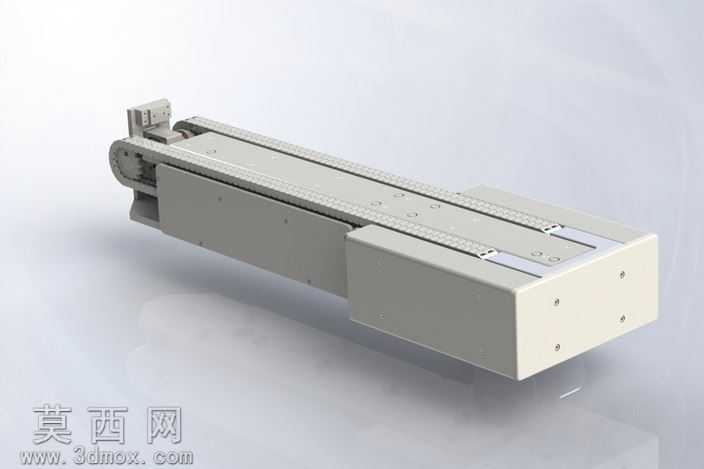

本作品为轻型塑料链板输送设备的三维建模设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，所有零部件均按照实际工业生产的尺寸公差标准进行1:1还原，确保模型可直接对接后续的工程出图、生产加工环节。建模过程中优先采用自顶向下的设计思路，先完成整体输送线的布局框架搭建，确定输送长度、机身宽度、驱动端安装位置等核心参数后，再拆分出机架主体、塑料链板组、驱动辊组件、从动张紧组件、侧边导向条、端部护罩等独立子部件，逐一完成单个零件的特征建模，通过标准配合、高级配合完成整机装配，全程校验各运动部件的干涉情况，确保链板循环运行过程中无卡滞、无错位问题。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：机身主体采用磨砂哑光铝合金材质，还原工业铝型材拼接机架的细腻金属质感，表面做轻微的反光弱化处理，避免渲染效果过于失真；输送链板采用食品级乳白色硬质塑料材质，添加轻微的颗粒质感模拟工程塑料的表面特性，同时调整材质的粗糙度参数，还原塑料件柔和的漫反射效果；驱动端的电机护罩、端部挡板采用浅灰色钣金材质，设置轻微的漆面反光效果，张紧调节螺丝、固定螺栓等标准件采用镀锌金属材质，还原标准五金件的亮面金属质感。渲染阶段采用工作室柔光环境，搭配浅灰色渐变背景，通过三点布光法突出设备的整体轮廓与结构细节，阴影做柔化处理，让模型呈现出清晰直观的展示效果。结构设计上，这款塑料链输送机采用紧凑型机身布局，驱动模块集成在设备一端，内置张紧调节结构，可通过端部的调节螺丝调整链板张紧度，无需拆解机身即可完成日常维护；输送面采用双排塑料链板并行设计，可适配小型工件、包装盒、电子元器件等轻型物料的平稳输送，侧边的导向条可根据输送物料的尺寸做间距调整，适配不同规格的物料输送需求；机身底部预留了标准安装孔位，可直接搭配支架做水平、倾斜布置，也可多台拼接组成长距离输送线，具备较强的模块化适配能力。设计过程中充分考虑了设备的实用性与易维护性，所有易损部件均采用快拆结构设计，链板可逐块拆卸更换，无需整体拆解输送链，大幅降低后期的维护成本，整体结构紧凑、运行平稳，可广泛应用于轻工、电子、食品包装等行业的轻型物料输送场景。
