四轴自卸牵引式货运拖挂结构设计

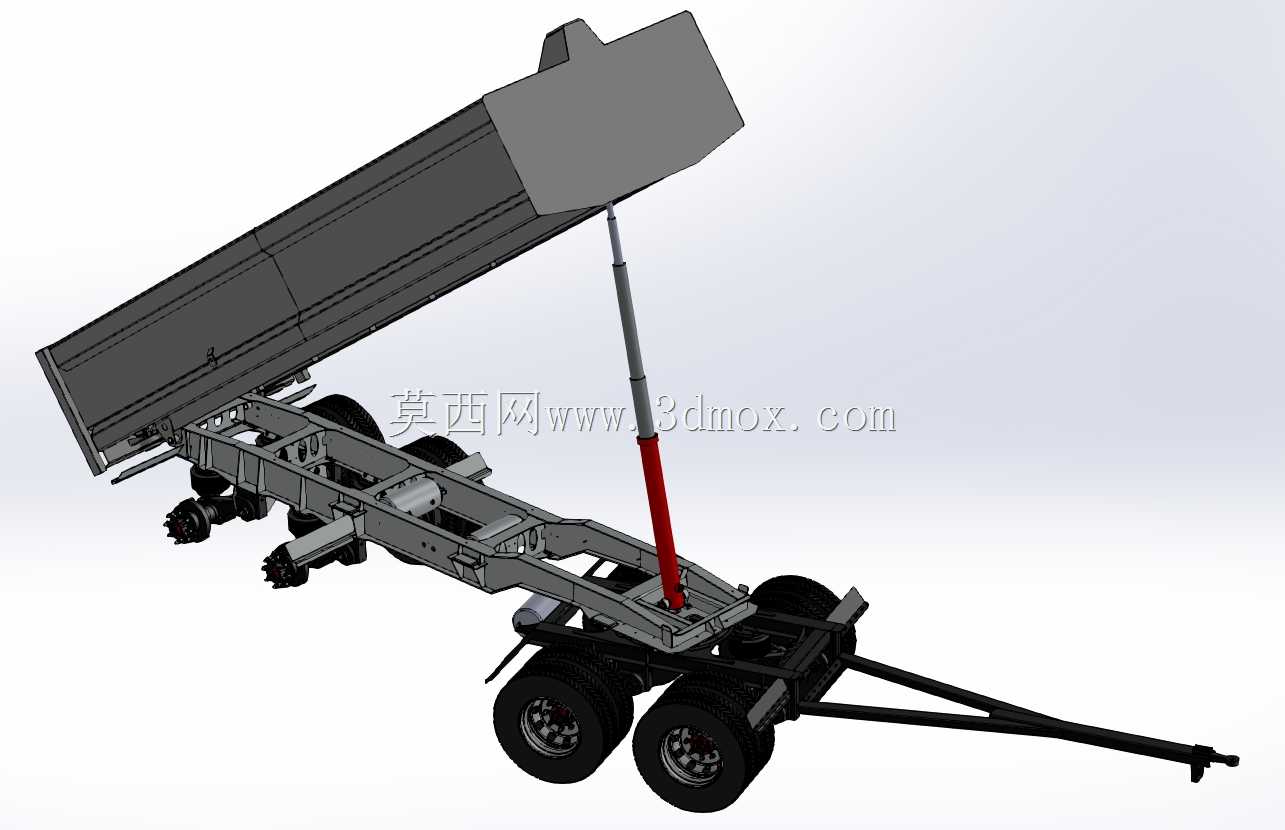

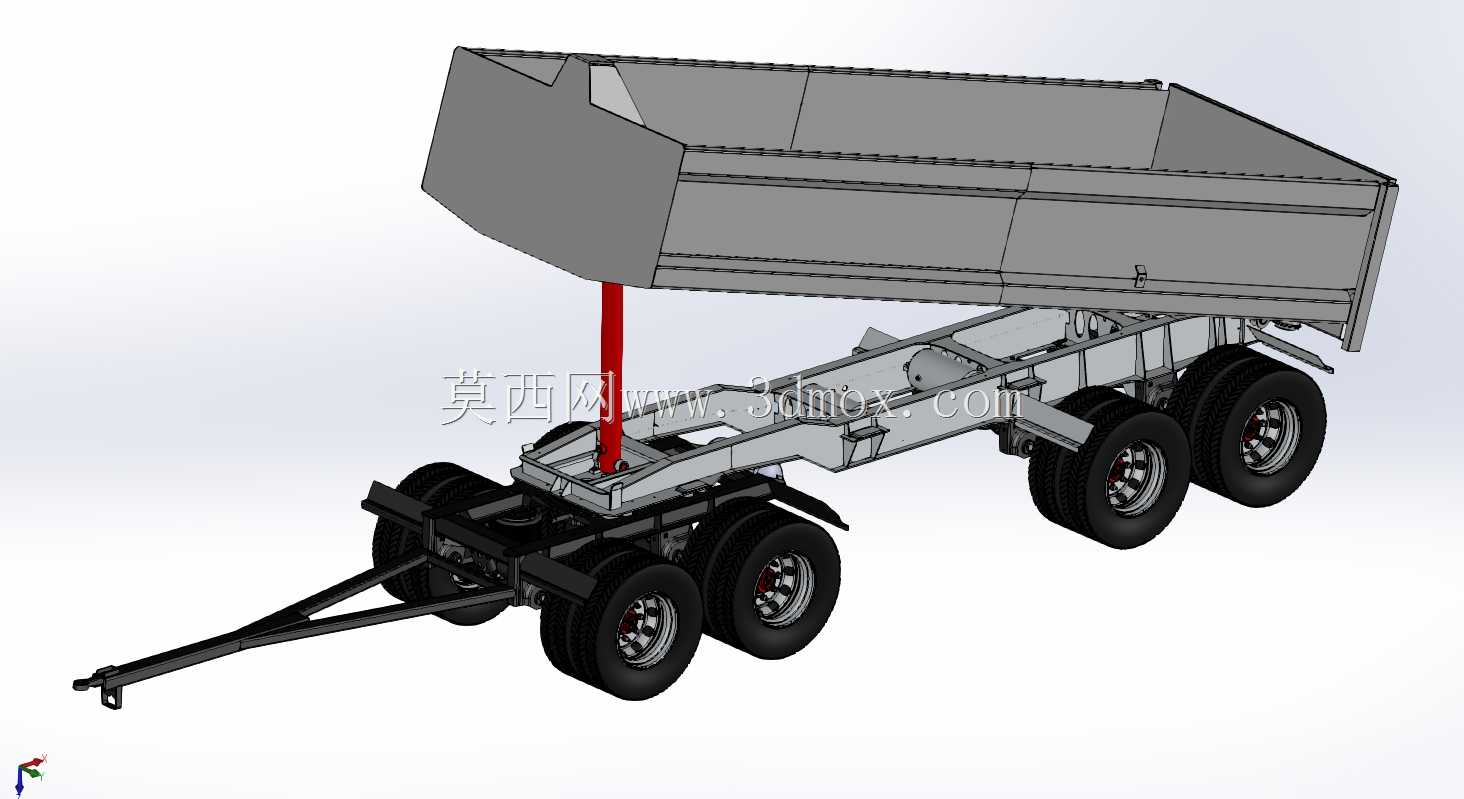

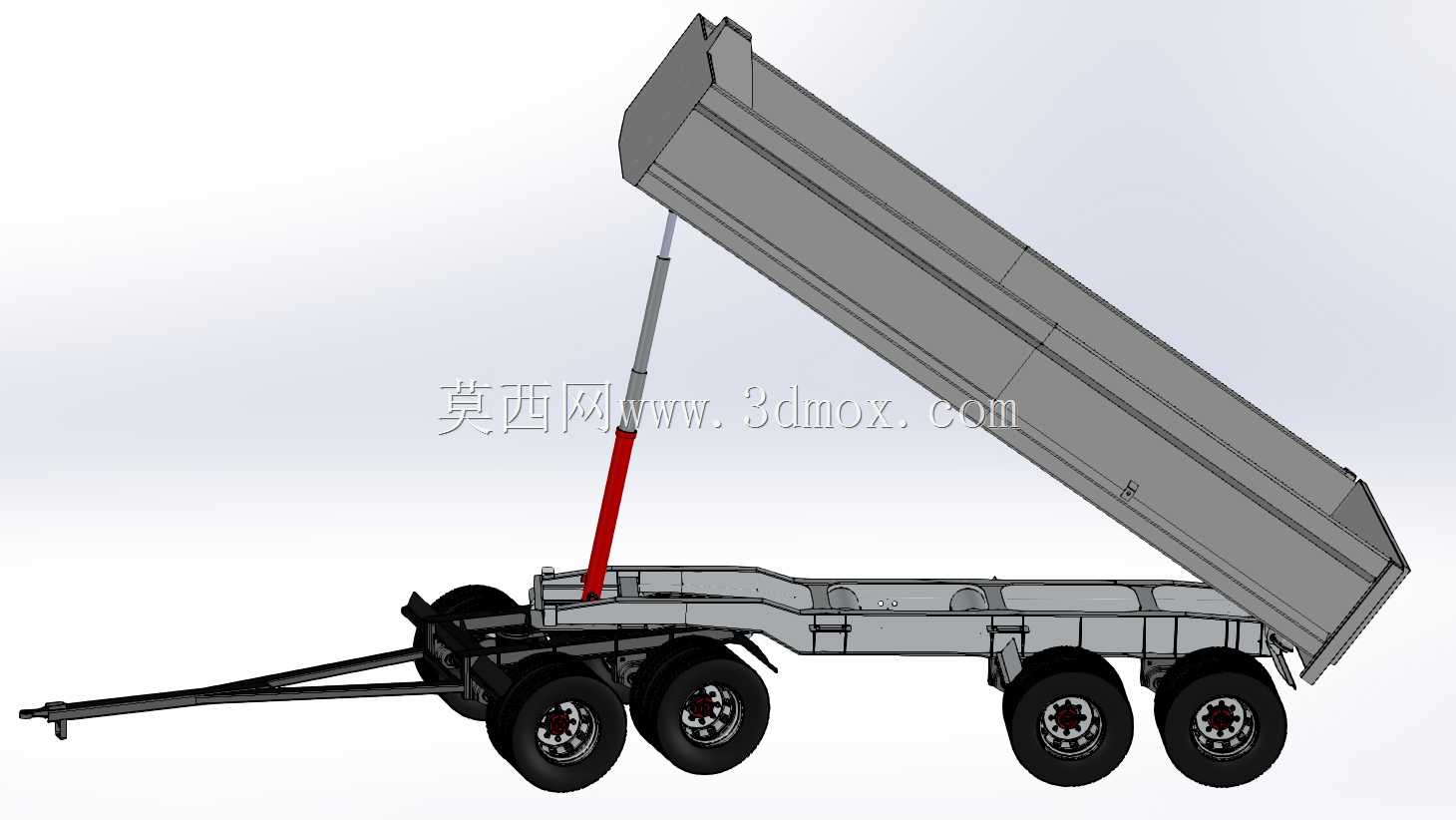

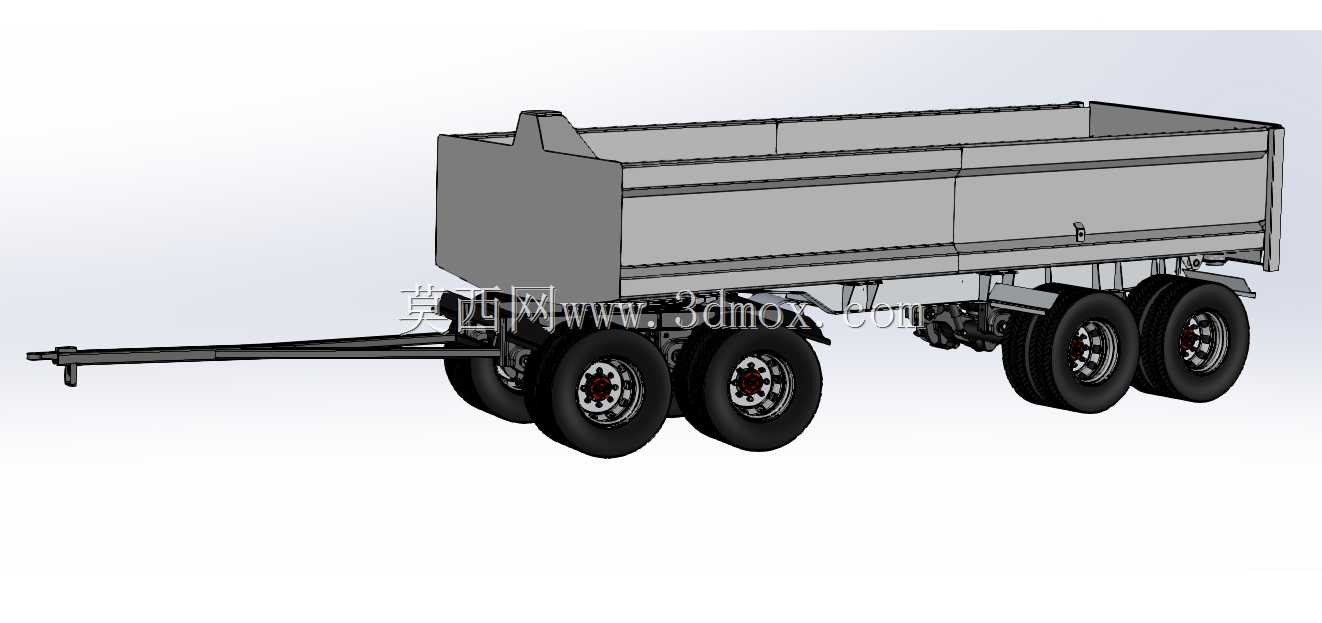

该拖挂设备主要应用于短途散装物料转运场景，适配厂区内部物料周转、工地零散建材转运、农牧场大宗农产品运输等非干线物流作业需求，可搭配常规牵引车头或农用牵引设备使用，无需专用牵引车头即可完成接驳，适配场景灵活度较高，能够在狭窄厂区、田间非铺装路面完成物料装卸运输作业，弥补大型货运车辆无法进入狭小作业区域的运力缺口。设备核心用途为装载散装砂石、土方、粮食、工业废料等无包装散装物料，通过前端牵引结构传递牵引力完成行驶，依靠液压举升结构完成货厢倾斜卸料，无需额外装卸设备配合即可完成全流程物料转运，大幅降低散装物料短驳的人力与设备投入成本。产品功能设计上采用四轴底盘布局，前后各两组车轴均匀分摊货厢满载时的载荷，单轮载荷控制在道路非干线行驶的允许范围内，避免重载时对非硬化路面造成过度碾压损坏；牵引架采用可摆动铰接结构，能够适配牵引设备与挂车之间的上下、左右角度偏移，在凹凸不平的非铺装路面行驶时可保证轮胎始终贴合地面，减少行驶过程中的颠簸冲击，避免物料洒落。举升结构采用单缸前置液压布局，举升支点设置在货厢前端下部，举升时货厢绕后端铰链轴旋转倾斜，当倾斜角度达到物料安息角以上时，散装物料可依靠自重从货厢后端自动滑出完成卸料，举升缸的推力参数经过匹配计算，可在满载状态下平稳完成举升动作，不会出现举升卡顿或货厢前倾失稳的问题。设计思路上优先考虑结构可靠性与维护便捷性，底盘车架采用纵梁加横梁的框架式焊接结构，主要受力部位采用加厚型材焊接，保证重载下车架不会出现永久性变形；车轴采用常规载重车通用轴体，配套常规载重轮胎与制动结构，后期维护更换配件成本较低，无需定制专用配件。货厢采用矩形敞口结构，厢板采用钢板拼接焊接，内部设置加强筋提升厢板抗变形能力，货厢尾部设置可自动开合的尾门，举升卸料时尾门在物料推力作用下自动开启，卸料完成后货厢回落时尾门依靠自重自动闭合锁止，无需人工手动操作尾门开关。外形尺寸设计上，牵引架长度预留足够的转向间隙，保证拖挂行驶转向时牵引设备与挂车之间不会发生碰撞干涉，货厢宽度控制在常规道路通行允许的宽度范围内，高度匹配常规装卸设备的卸料高度，底盘离地间隙适配非铺装路面的通过性需求，避免行驶过程中底盘凸起部位磕碰路面障碍物；安装边界上，牵引连接结构采用通用型牵引销接口，可适配多数常规牵引设备的牵引座，液压管路接口采用标准快插接头，可快速对接牵引设备的液压输出端口，无需额外改装即可完成举升动力接驳，车轴安装位采用标准化尺寸设计，后期可根据载荷需求更换不同承载等级的车轴与轮胎组件。
