小型轻卡底盘汽油加油作业车结构设计

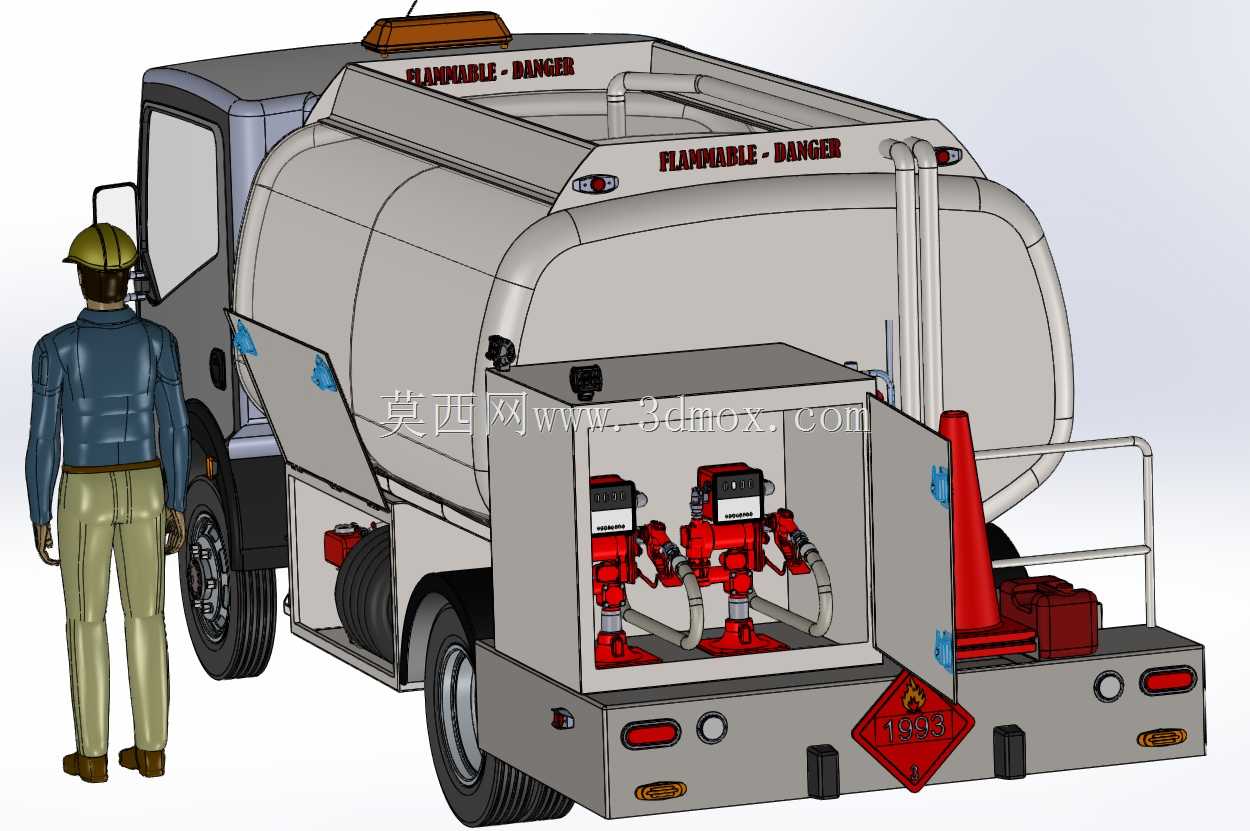

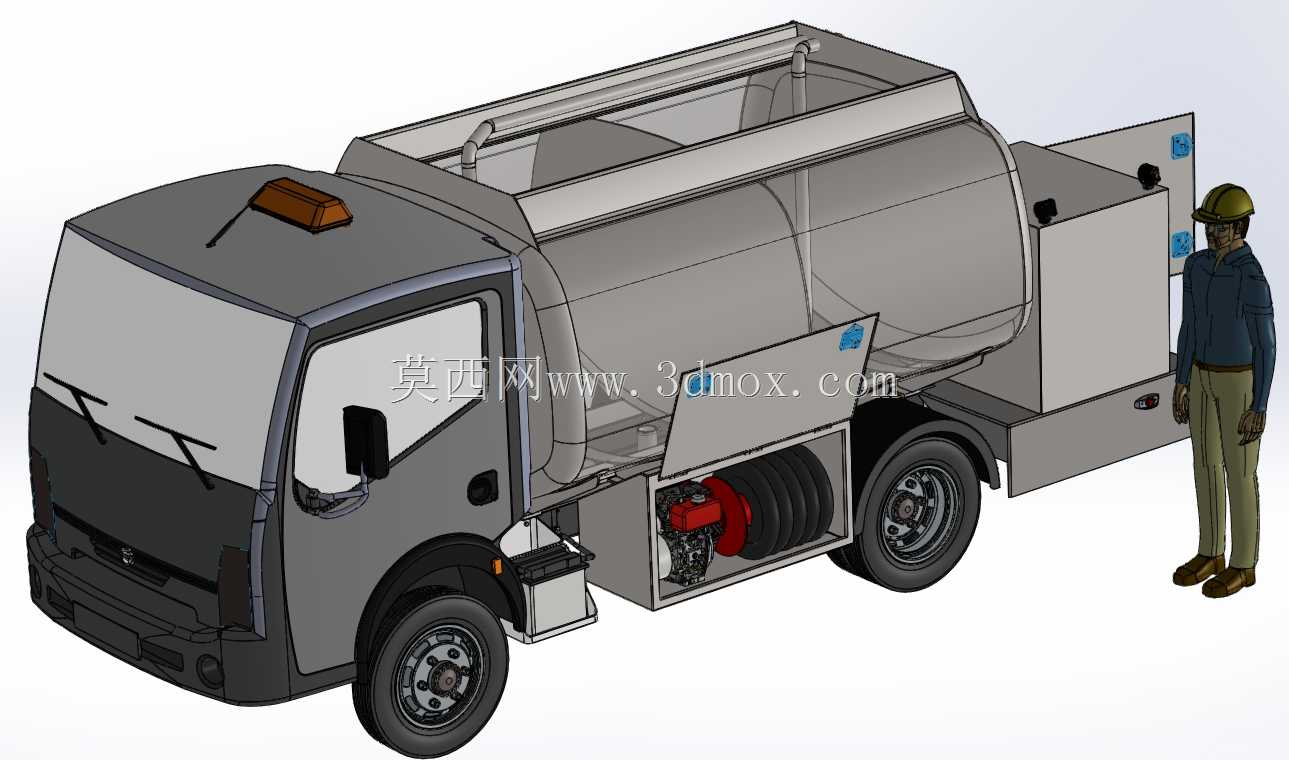

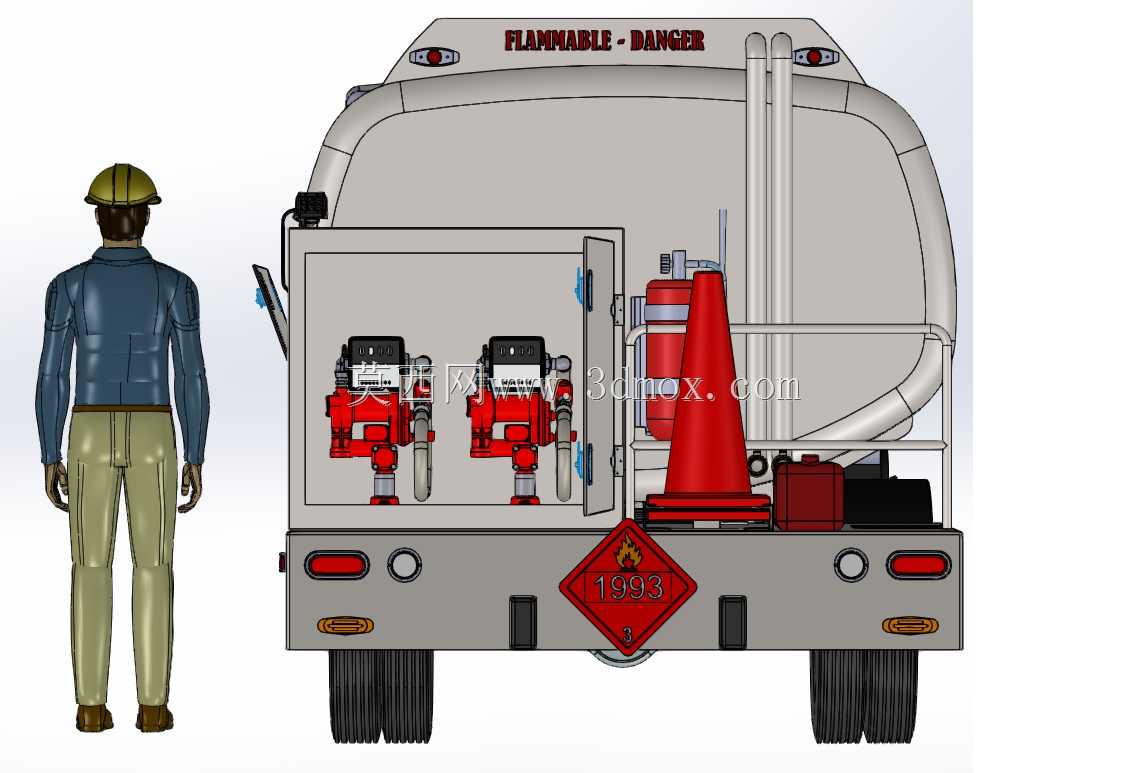

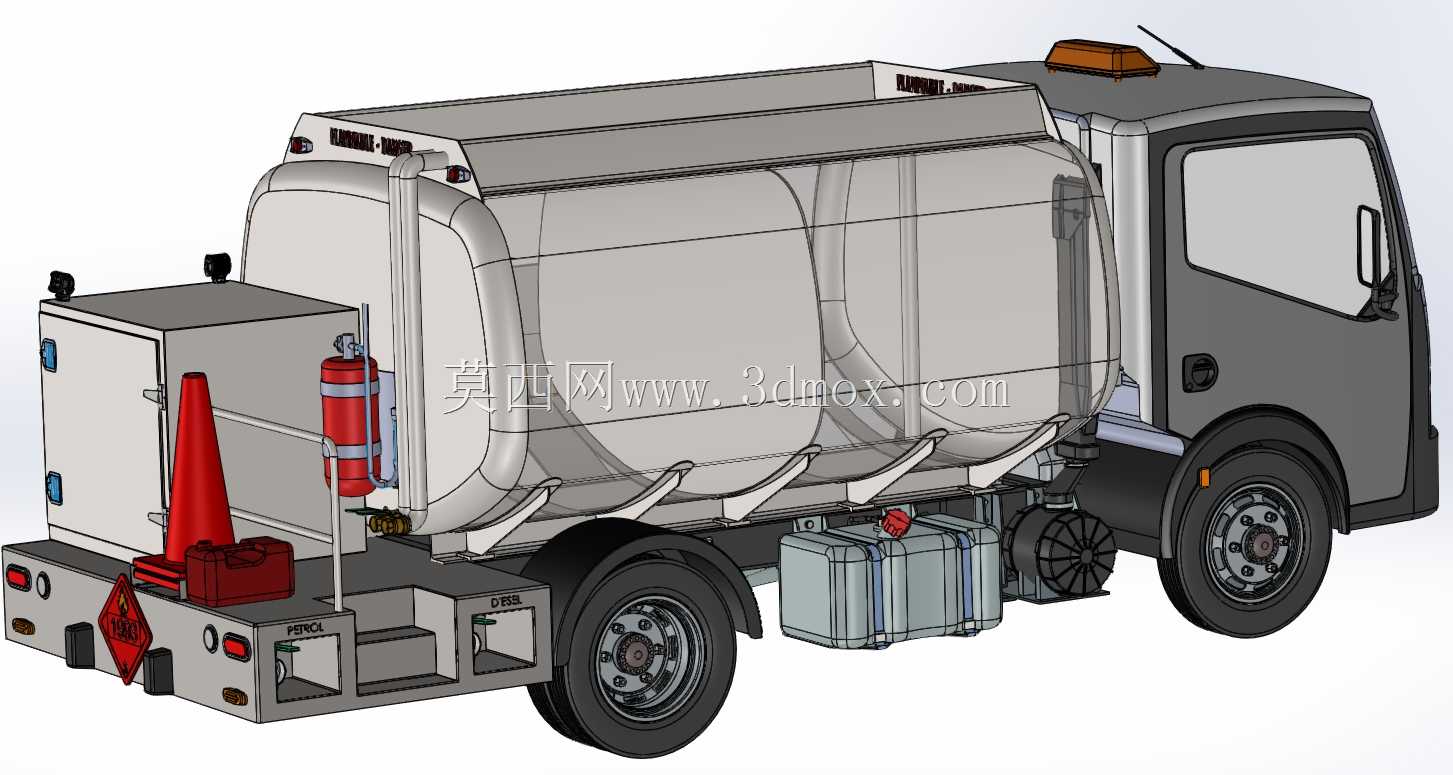

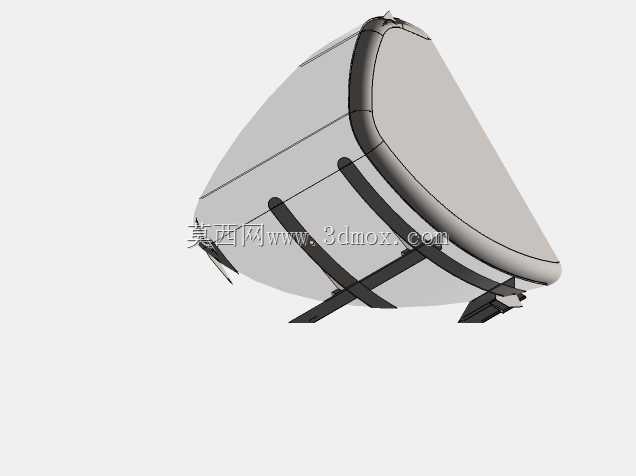

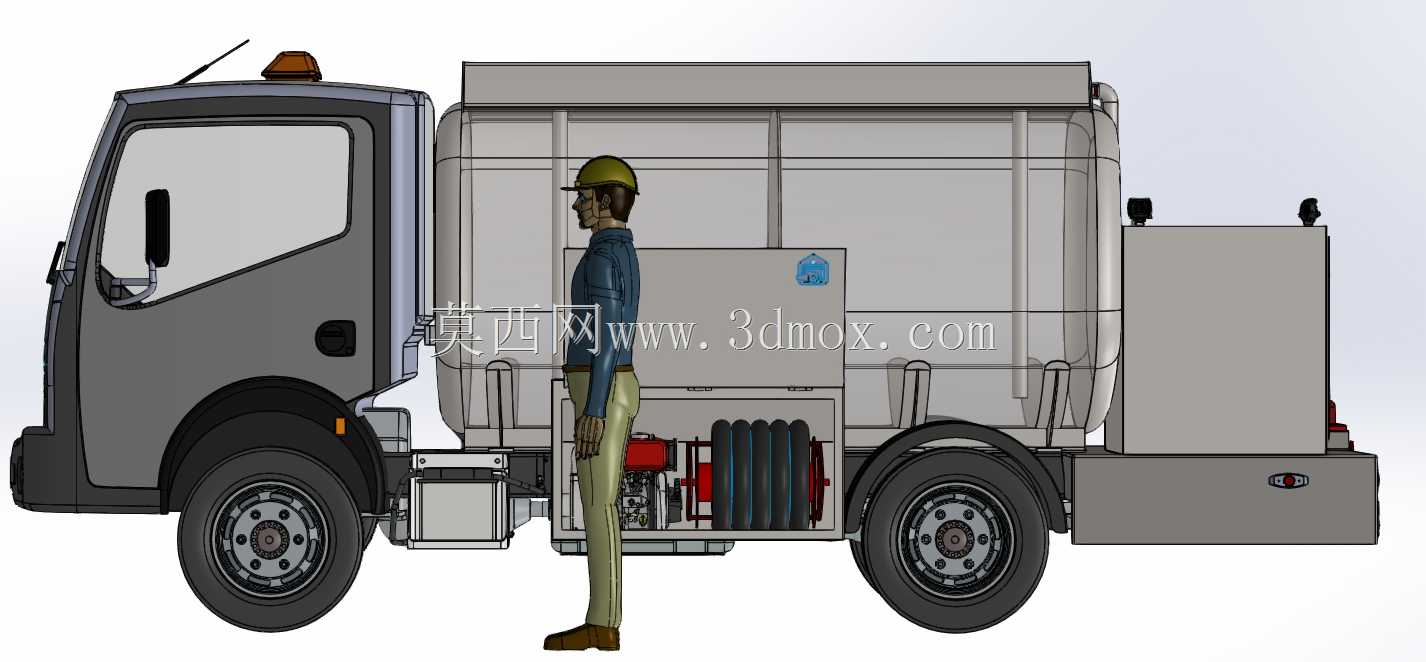

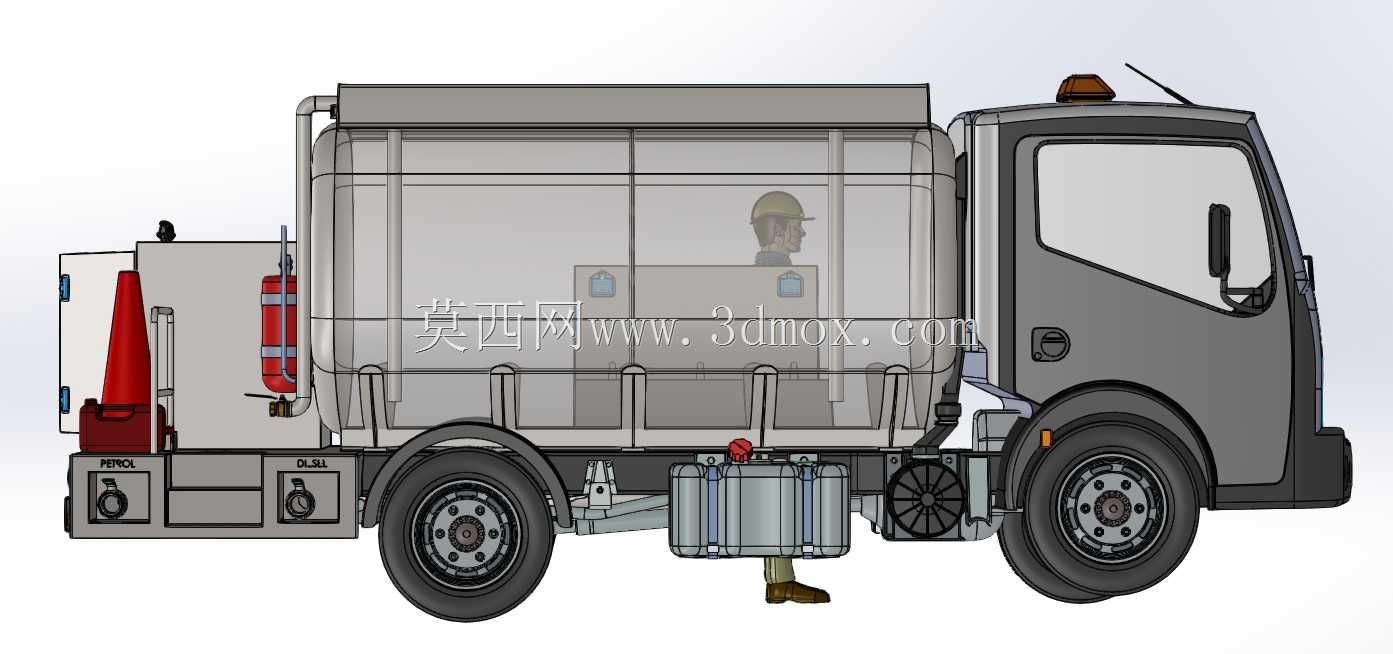

这款小型汽油加油车基于轻卡二类底盘改装设计，主要面向小型施工场地、偏远矿区临时作业点、农林作业区域、小型车队内部燃油补给等场景使用，可灵活穿梭于狭窄道路与作业区域，解决大型加油车无法抵达区域的汽油补给需求，同时也可作为应急燃油保障车辆，应对突发场景下的燃油供应任务。整车在设计时充分考虑小型作业场景的通行需求，在保证储油容量与加注功能的前提下，尽可能压缩整车外廓尺寸，保证车辆转弯半径小、通过性强，可适配乡村土路、厂区内部狭窄通道等复杂通行环境。整车功能模块划分清晰，底盘前部保留原轻卡的驾乘舱结构，驾乘舱顶部加装警示灯，满足作业现场的安全警示需求；中部为卧式圆柱形储油罐，罐体采用圆弧过渡封头设计，在降低行驶风阻的同时，可均匀分散罐内燃油的液体冲击力，减少车辆行驶过程中液体晃动对行驶稳定性的影响，罐体外部设置加强筋结构，提升罐体整体结构强度，避免行驶颠簸造成罐体变形。罐体侧部设置集成式设备舱，舱内集成加油泵、卷管器、加油枪等核心加注部件，设备舱采用侧开式舱门设计，日常作业时可直接开启舱门操作加注设备，维护时可完全敞开舱门，方便对泵体、管路、阀门等部件进行检修更换；卷管器可自动收纳加油软管，避免软管随意拖拽造成磨损、沾污，同时可根据作业需求拉出合适长度的软管，覆盖车辆周边一定范围内的加注作业需求，无需频繁挪动车辆位置。车辆尾部设置操作平台与防护结构，保证操作人员作业时的站立空间与安全防护，整车管路布局沿车架纵梁排布，固定点间隔均匀，避免管路长期振动出现松动渗漏，所有燃油接触部件均采用耐汽油腐蚀的材质制作，密封结构经过适配设计，防止燃油挥发与渗漏，满足易燃易爆介质储运的安全要求。在安装边界设计上，所有上装部件均不超出底盘原有的外廓边界，储油罐的安装重心与底盘原设计承载重心匹配，避免上装后造成整车重心偏移影响行驶稳定性，设备舱的安装位置预留了底盘原有部件的维护空间，不会遮挡底盘的机油加注口、电瓶、储气筒等需要日常检查维护的部件，保证车辆日常维保的便利性。
