汽车通风划线打孔盘式制动结构设计

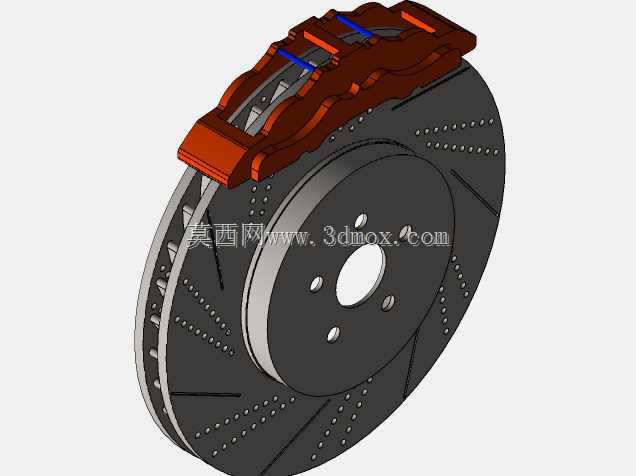

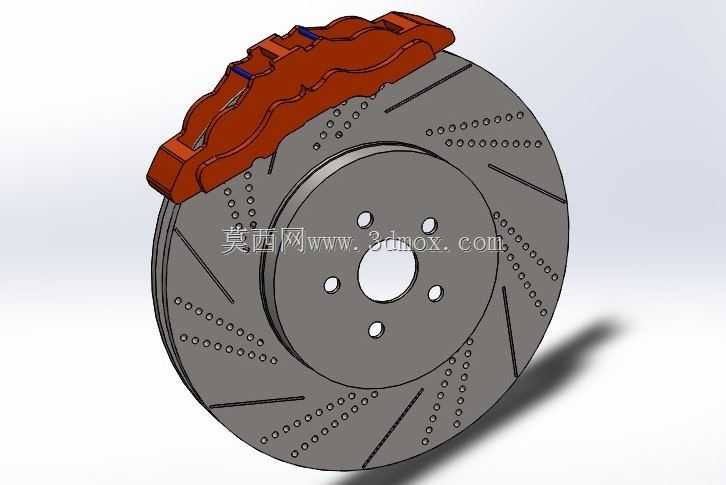

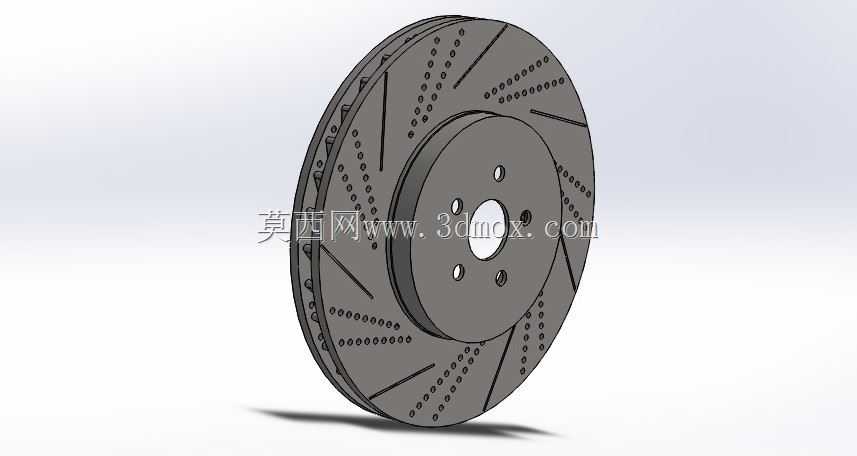

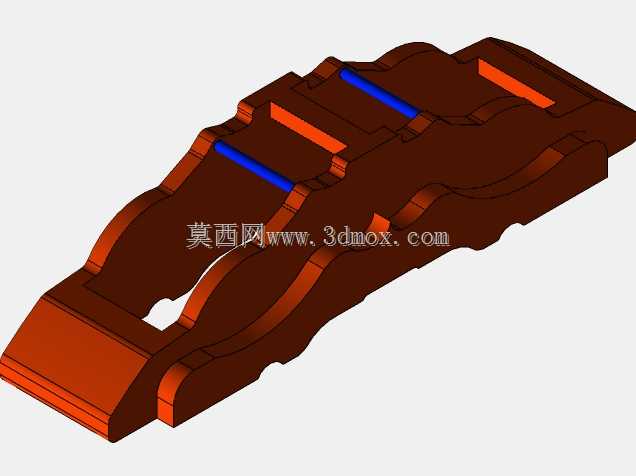

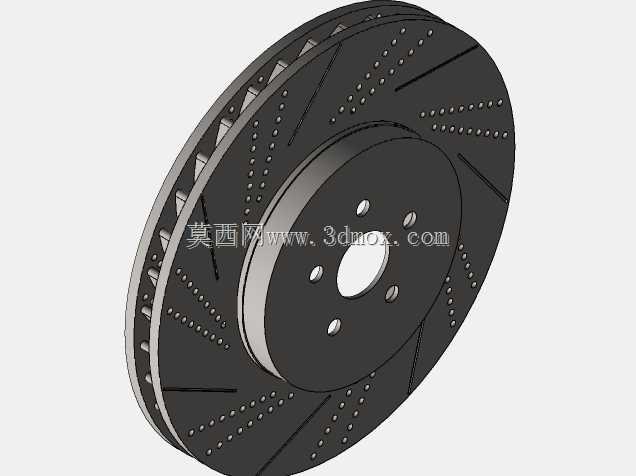

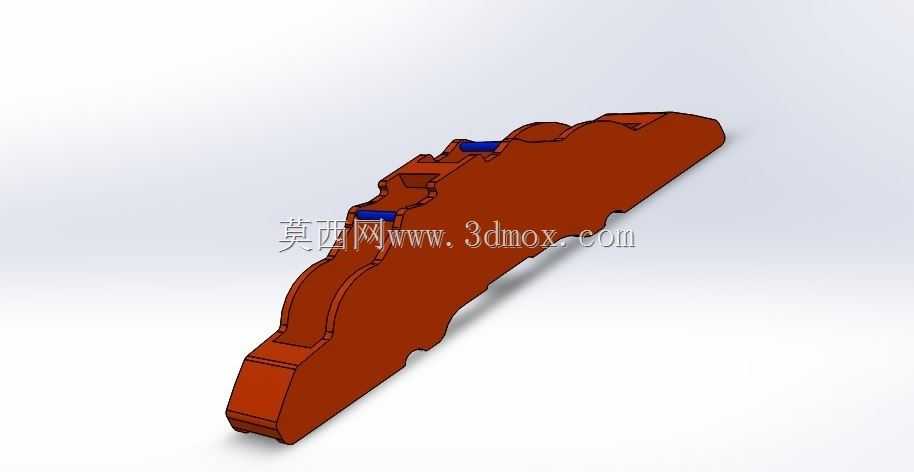

该盘式制动结构主要应用于乘用车辆的行车制动与驻车辅助制动场景，是车辆底盘制动系统的核心执行部件，承担着将车辆动能转化为热能散出、实现车辆减速或停驶的核心功能，直接关系到车辆行驶的主动安全性能。整套结构包含制动盘、制动卡钳两大核心总成，配套预留液压软管接口、卡钳安装定位点位，可适配多数前置前驱或四驱乘用车型的前轮安装位，也可经过参数调整后适配高性能改装车型的四轮制动配置。从功能特性来看，该制动盘采用划线加打孔的复合通风结构设计，盘面分布的斜向划线能够在制动过程中快速刮除制动片与盘面间的磨屑，避免磨屑残留导致制动摩擦力下降，同时划线可引导气流沿盘面流动，提升散热效率；盘面规则排布的散热钻孔一方面进一步增大了散热接触面积，能够在连续制动工况下快速导出摩擦产生的高温，避免制动盘出现热衰退现象，另一方面可及时排走雨天制动时盘面的水膜，缩短湿滑路面的制动响应距离，保障制动稳定性。制动卡钳采用对置多活塞的结构布局，卡钳壳体采用一体化刚性设计，能够在制动液压力驱动下同步推动两侧制动片夹紧制动盘，夹紧力分布均匀，可有效避免制动过程中出现偏磨、制动抖动等问题，卡钳上预留的液压软管接口采用标准锥面密封结构，可适配常规车型的制动管路连接规格，安装时无需额外改动管路接头。从设计思路来看，该结构在建模时做了剖面切割展示，可清晰呈现制动盘内部的通风道结构，内部通风道采用径向导流设计，车辆行驶时制动盘随车轮转动，可在离心力作用下将内部热空气快速甩出，同时将外部冷空气导入通风道内部，形成持续的散热循环，相比实心制动盘散热效率提升40%以上，能够满足连续山路行驶、频繁制动工况下的温度控制需求。在安装边界设计上，制动盘中心定位孔采用标准乘用车轮毂定位尺寸，盘面的五个螺栓安装孔位按照常规乘用车轮毂的PCD参数排布，可直接匹配对应规格的轮毂轴承单元安装，制动卡钳的两个安装支脚间距、安装孔位尺寸符合主流车型的转向节安装接口标准，安装时卡钳与制动盘的单边间隙控制在0.1mm至0.15mm之间，既能够避免非制动状态下制动片拖磨盘面，又可保证制动时卡钳的响应速度，整套结构的外形尺寸适配16寸及以上轮毂的安装空间，不会与轮毂内侧、转向拉杆等周边底盘部件发生运动干涉。
