F450四旋翼多轴飞行载具结构设计

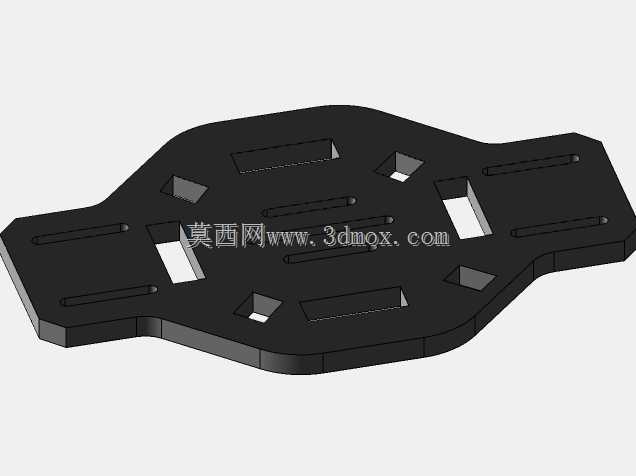

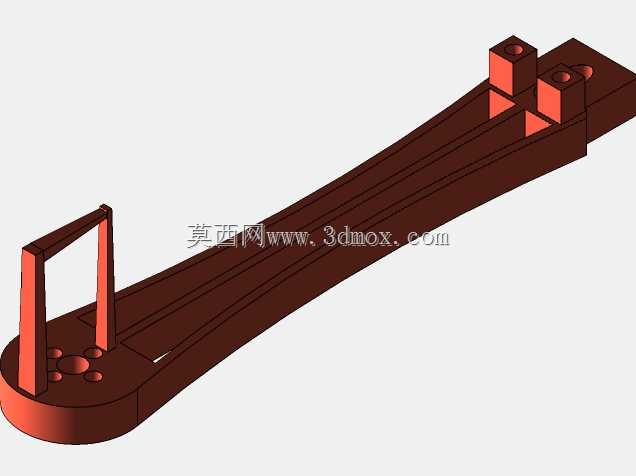

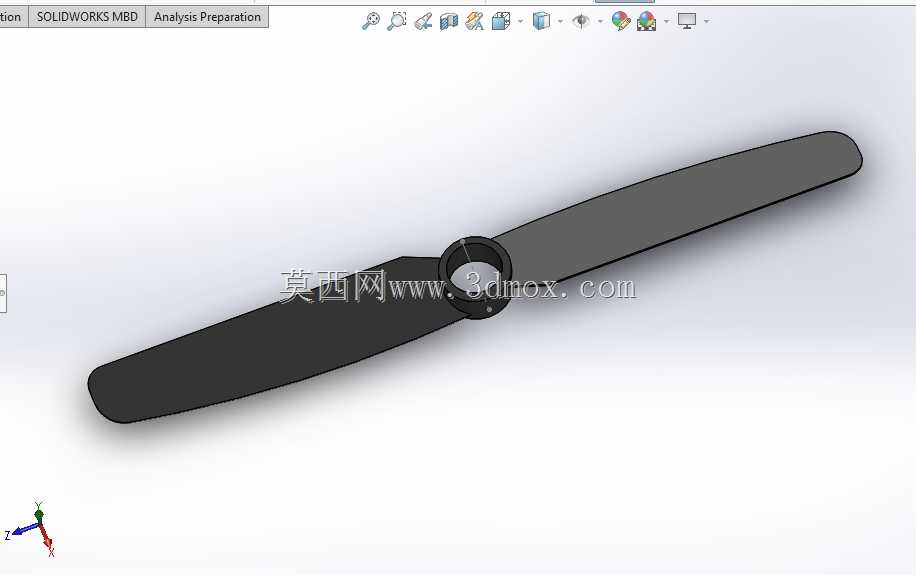

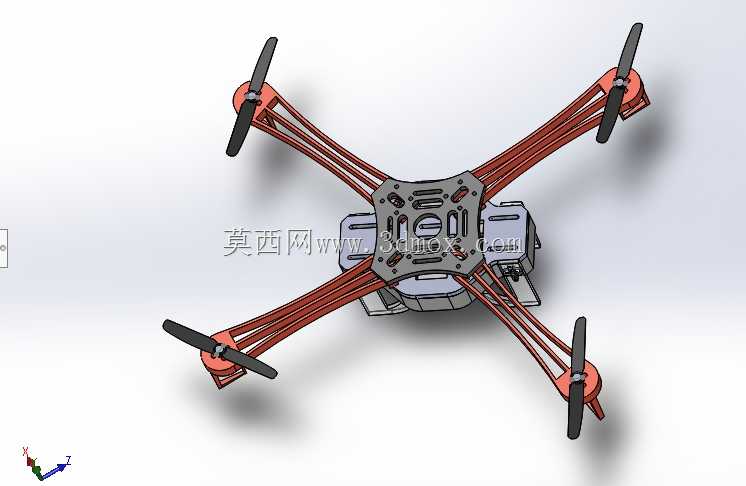

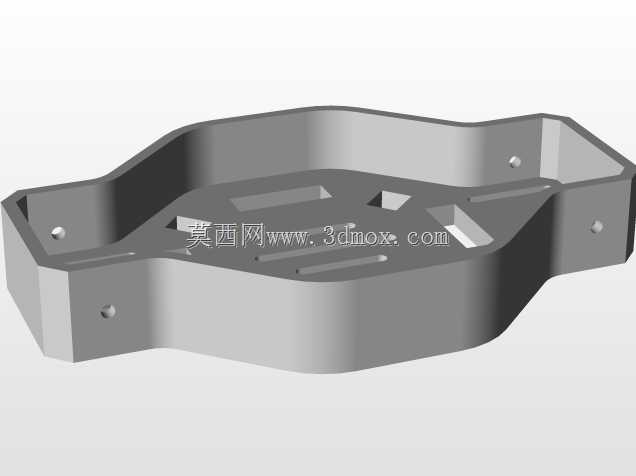

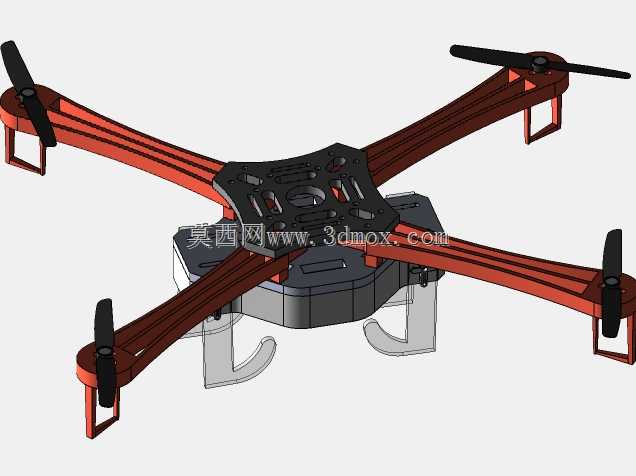

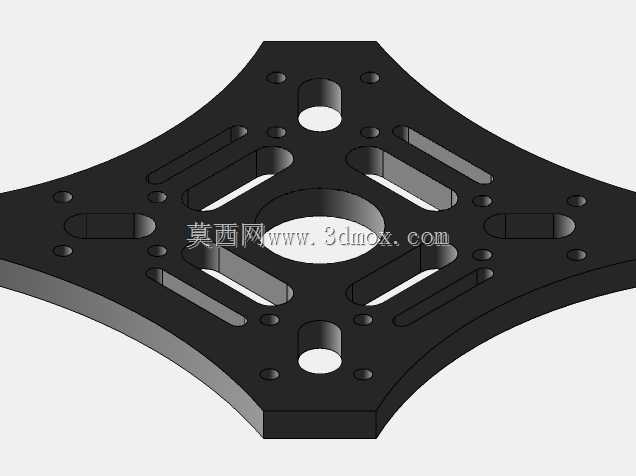

这款F450四旋翼飞行载具的结构设计，面向低空轻量作业场景打造，可适配短途物资投送、低空航拍巡检、户外作业辅助等多种民用场景，核心定位是承载700克以内的作业载荷完成稳定低空飞行任务。整体机架采用对称式X型布局设计，四根机臂从中心主控舱向外辐射延伸，这种布局能够让四个动力单元的拉力均匀分布在机身四周，抵消单组动力的振动偏差，保障飞行过程中的姿态稳定性，同时对称结构也能降低飞控系统的姿态解算复杂度，提升飞行操控的响应精度。机臂采用多筋条镂空结构设计，在保证结构抗扭强度、抵御飞行过程中气流冲击与起降冲击力的前提下，尽可能削减不必要的结构重量，将整机空载重量控制在1公斤左右，为载荷预留充足的动力冗余。中心主控舱采用分层堆叠式安装边界设计，上层预留飞控模块、GPS定位模块的安装位，中层可放置电调、电源管理模块，下层预留相机、投放机构等作业载荷的安装接口，所有安装孔位均按照行业通用的标准间距设计，能够兼容市面上主流的通用飞控配件与作业载荷，无需额外打孔改装即可完成配件装配。动力单元的安装位设置在机臂末端，预留了标准电机安装孔距，适配对应拉力级别的无刷电机与螺旋桨，动力布局与机架重量、载荷上限做了匹配调校，能够支撑整机在挂载额定载荷的情况下实现15-20分钟的稳定续航，满足短距离作业的时长需求。起落部分与机臂末端做了一体化结构衔接，能够在降落时缓冲地面冲击力，避免中心舱内的精密电子元件与挂载载荷受到硬冲击损坏，同时起落结构的高度预留了足够的下方空间，不会遮挡下置载荷的作业视野，也能避免起降过程中螺旋桨剐蹭地面。整体设计兼顾了结构强度、轻量化与配件通用性，既能够满足DIY爱好者的组装调试需求，也能作为小型作业飞行平台适配不同的功能模块，完成多样化的低空作业任务。
