V型八缸汽车发动机结构三维建模作品

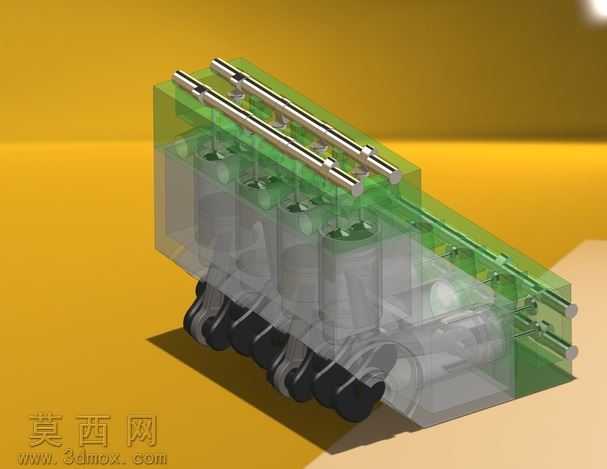

本作品为V型八缸发动机的全参数化三维建模成果，建模阶段严格遵循内燃机经典结构设计逻辑，采用自下而上的装配建模思路，先完成单个气缸单元的所有零件建模，再按照V型夹角的排布规则完成两侧缸组的阵列装配，最后整合曲轴箱、正时传动端、动力输出端等附属结构，保证各部件间的装配约束完全符合实际机械配合关系，可实现无干涉的运动仿真演示。建模过程中对各零件的细节做了精细化还原：缸体部分采用半透明材质渲染，可直观观察内部气缸排布、冷却水套的预留空间与曲轴安装腔的结构形态，缸盖部分清晰呈现了进排气道的走向、气门安装座的定位结构，顶部的凸轮轴组件完整还原了凸轮轮廓、轴颈支撑结构与正时驱动端的连接特征。运动部件部分，活塞采用金属质感材质，还原了活塞环槽、活塞销孔的细节结构，连杆部分准确呈现了大小头的轴承安装位、杆身的轻量化加强结构，曲轴部分完整复刻了曲柄销、主轴颈、平衡块的排布，平衡块的配重角度完全匹配V8发动机的点火顺序设计，可有效抵消运转时的一阶二阶振动。渲染阶段采用暖黄色纯色背景突出模型主体，半透明缸体与金属色运动部件形成鲜明的视觉层次，既可以清晰展示发动机外部的整体轮廓，也能直观呈现内部核心部件的装配关系与运动逻辑。设计过程中充分考虑了V8发动机的结构特性，两侧缸组呈90度夹角排布，缩短了发动机整体长度的同时降低了整机高度，各部件的尺寸比例严格参考量产V8发动机的设计参数，零件间的配合间隙、安装定位特征都做了准确还原，既可以作为内燃机结构教学的可视化演示模型，也可作为汽车动力总成设计的参考基础模型，帮助设计者快速理解V型发动机的布局优势与核心部件的配合原理。
