V16发动机曲柄缸体结构三维设计

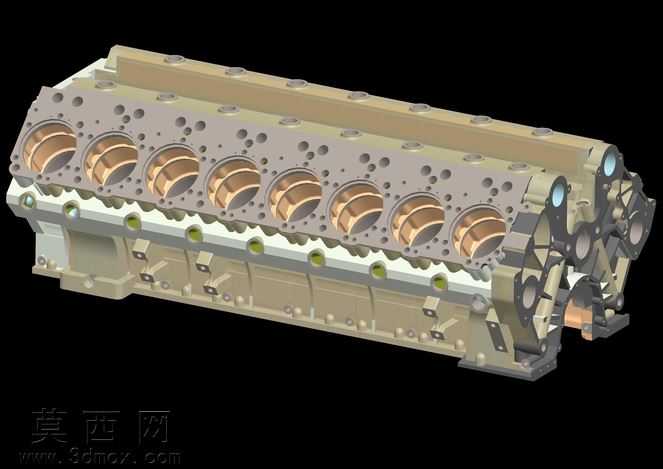

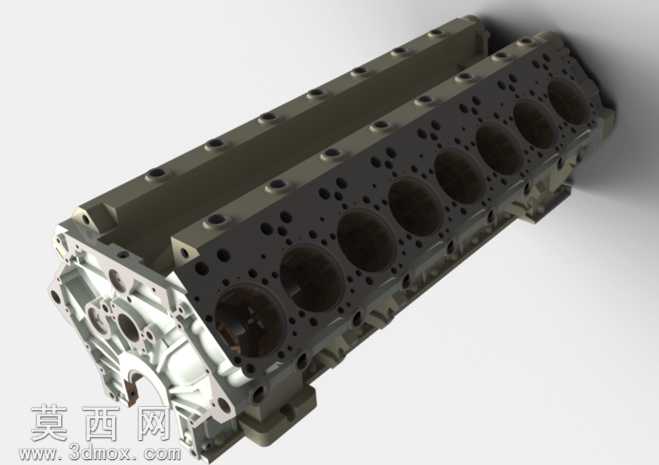

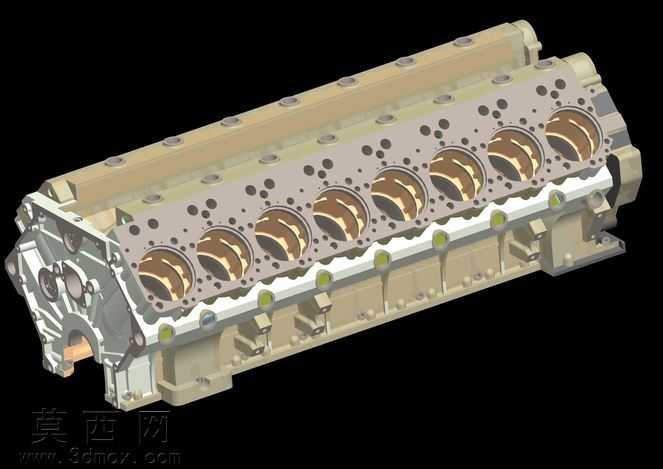

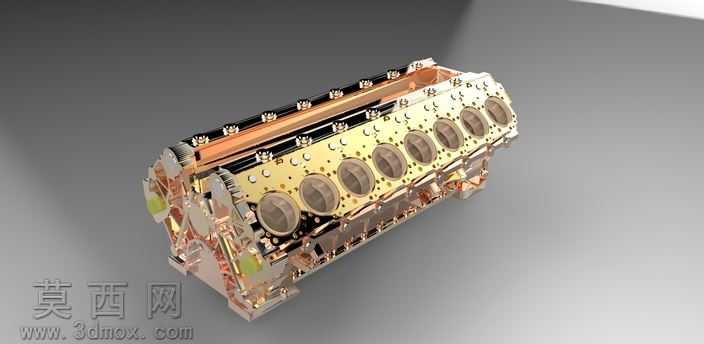

本作品为V16发动机曲柄关联的缸体曲轴箱三维建模设计，整体建模过程严格遵循内燃机缸体的真实工程结构逻辑，在三维软件中首先完成整体轮廓的参数化草绘，以直列十六缸的排布基准确定缸体总长度、缸孔间距、壁厚等核心尺寸，通过拉伸、切除等基础特征搭建缸体的主体框架，再逐步细化各类细节结构。建模过程中对缸体顶面的缸盖安装螺栓孔、冷却水道开孔、润滑油道通路进行了精准的特征排布，所有孔位的位置度、孔径参数均参考大排量V型/直列内燃机的通用工程规范，保证结构的合理性与可参考性。针对曲柄机构对应的曲轴箱部分，建模时还原了主轴承座的安装定位结构、曲轴避让空腔的曲面过渡，对缸体侧面的附件安装凸台、加强筋结构做了细致的特征刻画，既还原了真实铸件的结构特征，也通过合理的圆角处理避免了建模过程中的应力集中类结构瑕疵。材质渲染阶段，为缸体主体赋予了铸铝材质的基础质感，调整材质的粗糙度、金属度参数还原铸造铝合金的哑光金属肌理，对加工面区域单独赋予高光金属材质，区分铸造毛坯面与机加工面的视觉差异，场景布光采用多光源组合的产品级渲染方案，主光源提供清晰的结构明暗层次，辅助光源补全暗部细节，环境光模拟工业车间的柔和漫反射效果，让缸体的孔洞、加强筋、安装面等结构细节清晰呈现。设计思路上，围绕V16大排量发动机的曲柄机构运行需求，重点还原缸体作为曲柄连杆机构承载基体的核心结构特征，既保证外观视觉上的工业真实感，也让内部的曲轴安装腔、缸孔排布等结构符合内燃机的工作原理，为学习大排量多缸发动机结构、曲柄机构配套缸体设计提供直观的三维参考，建模过程中对特征树做了合理的分组管理，水道、油道、螺栓孔、安装凸台等不同类型特征归类清晰，方便后续对结构进行拆解查看或者参数调整。
