汽车膜片弹簧离合器总成结构设计

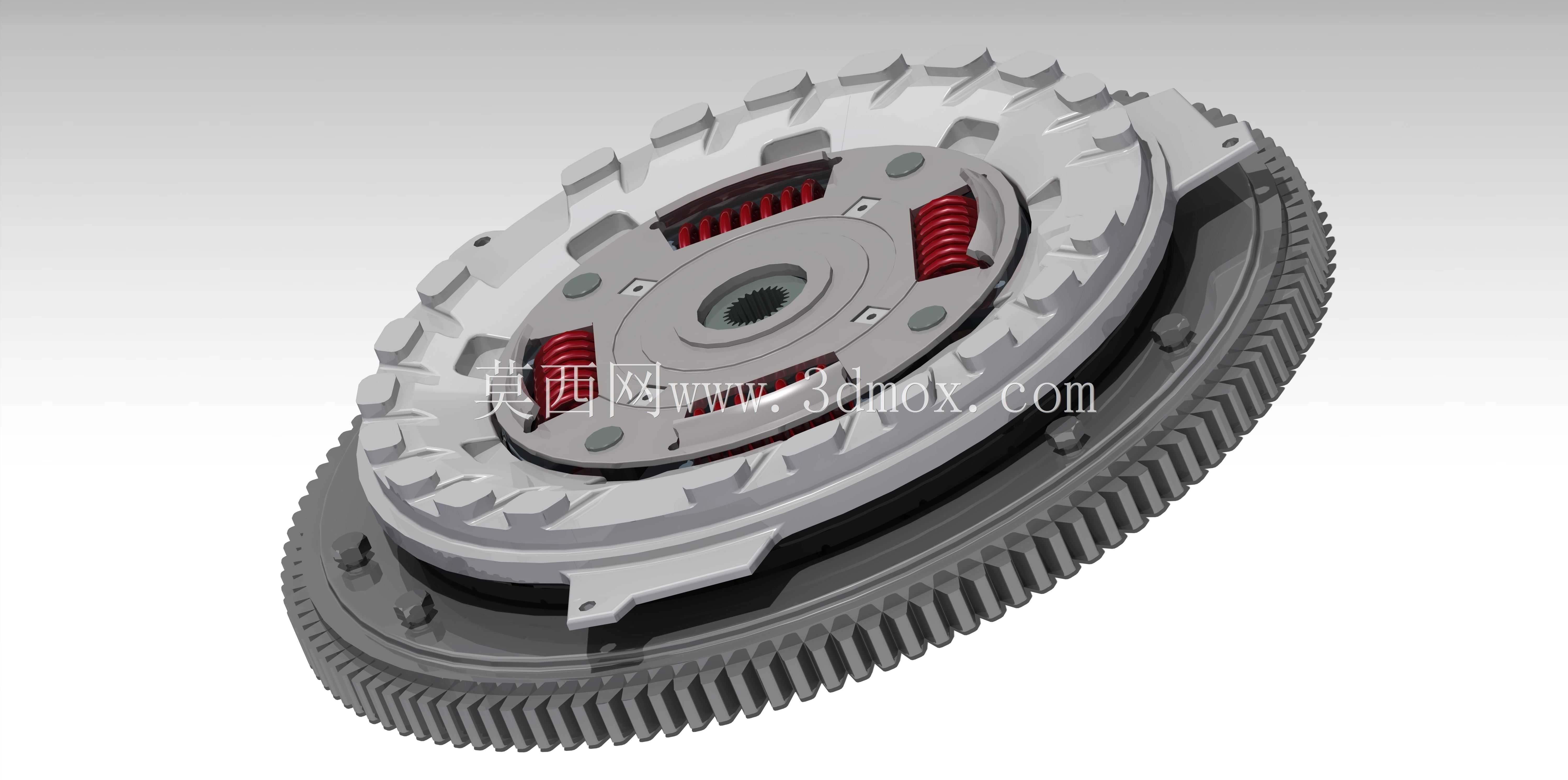

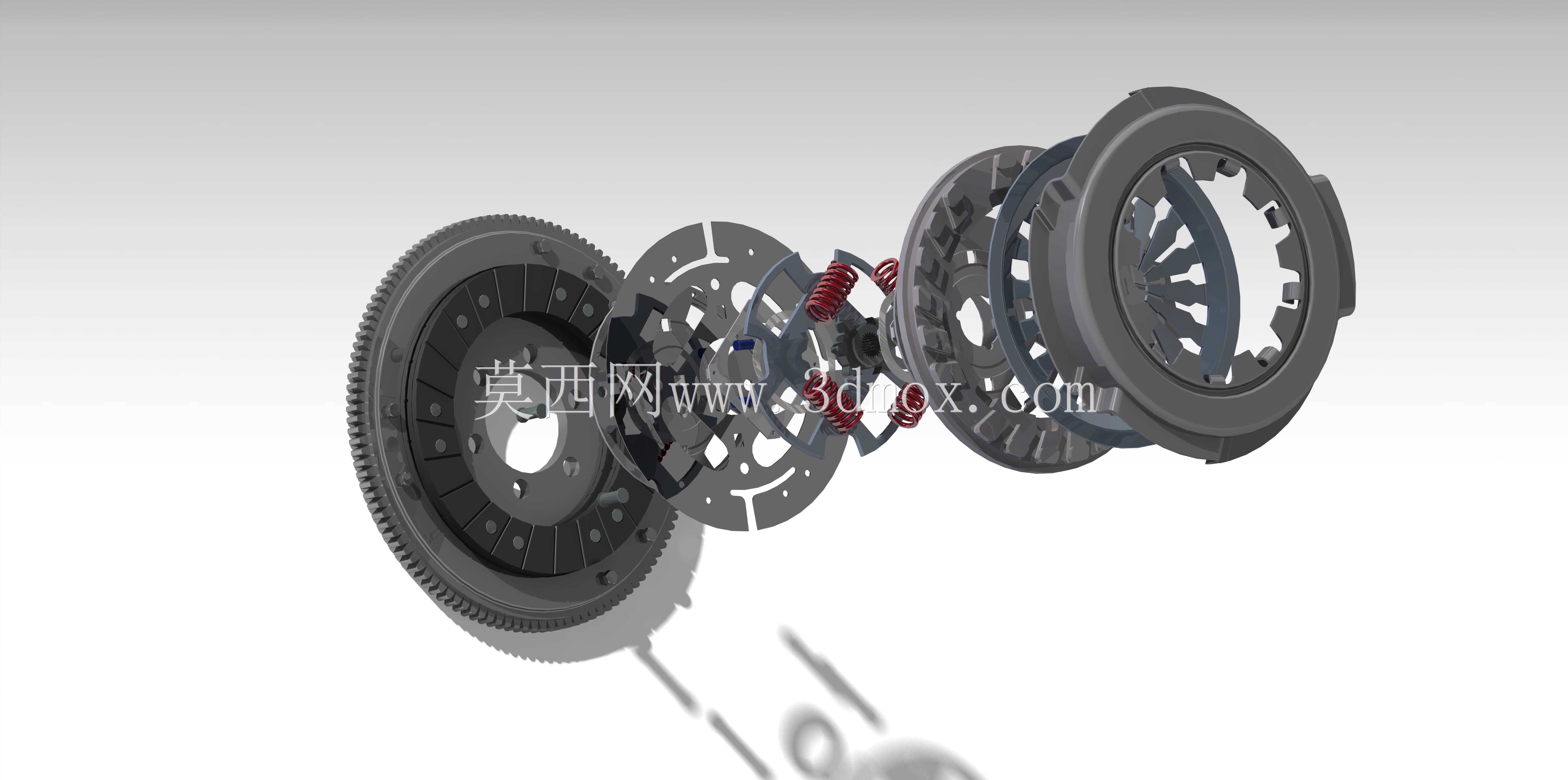

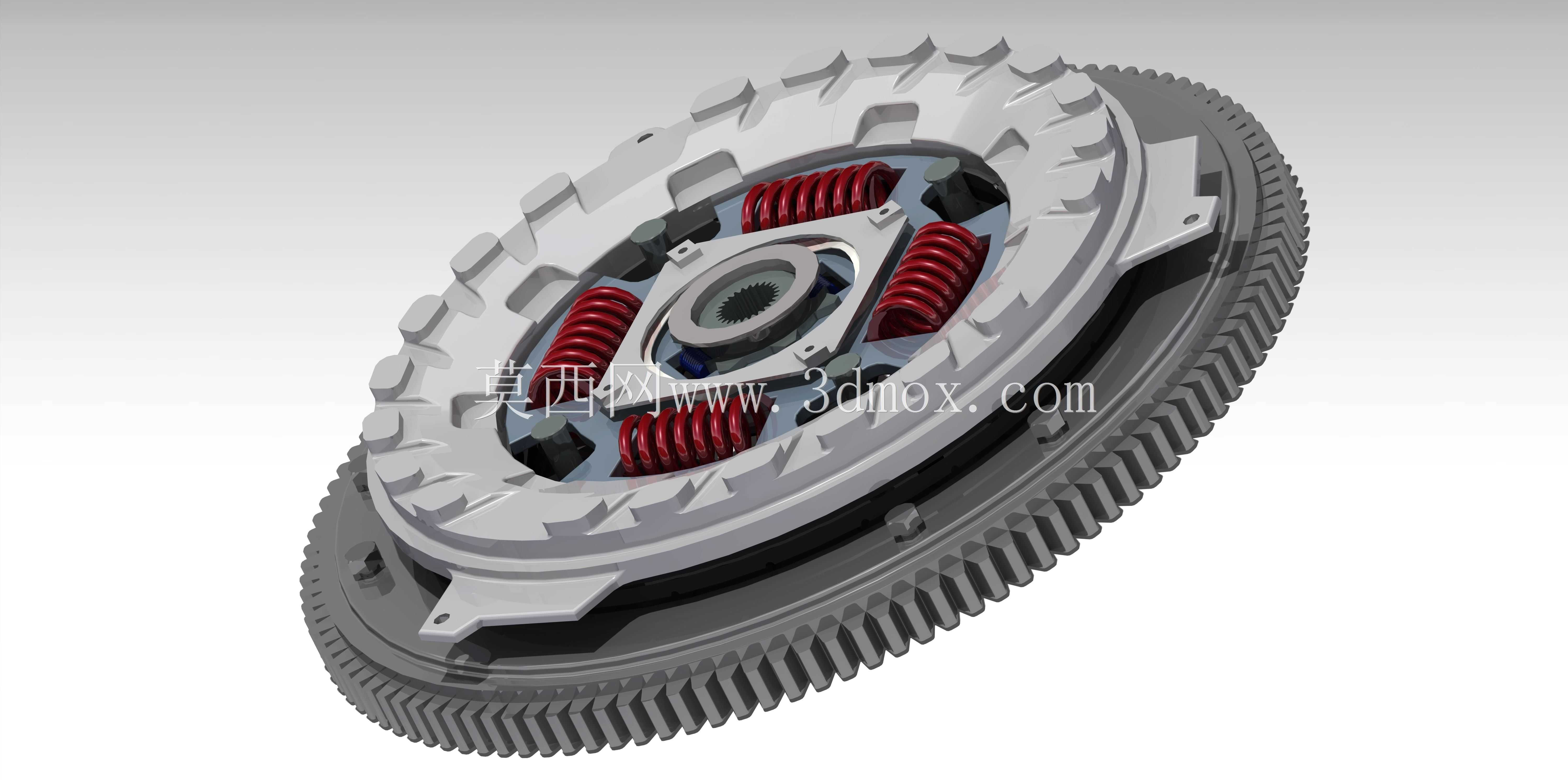

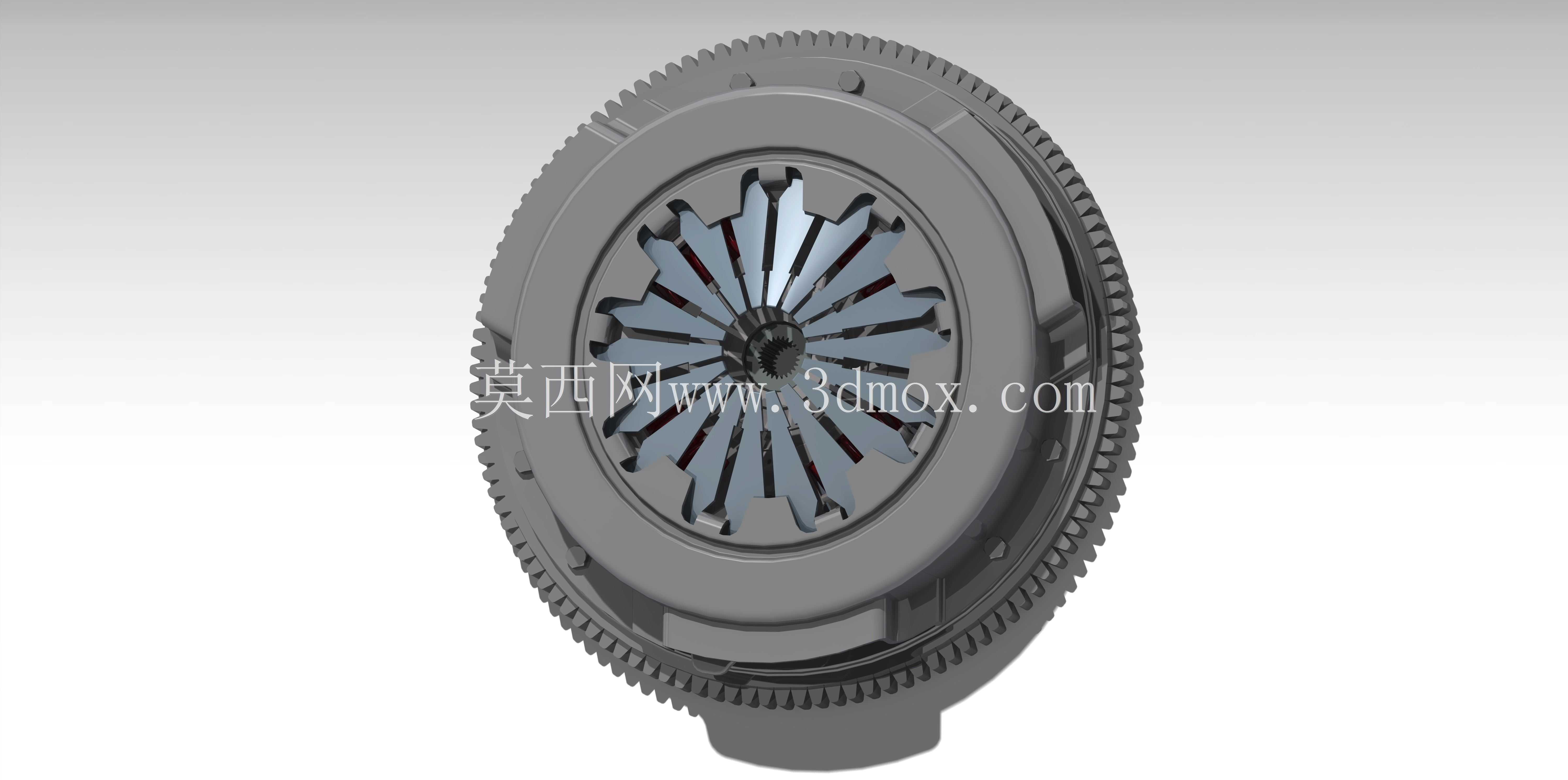

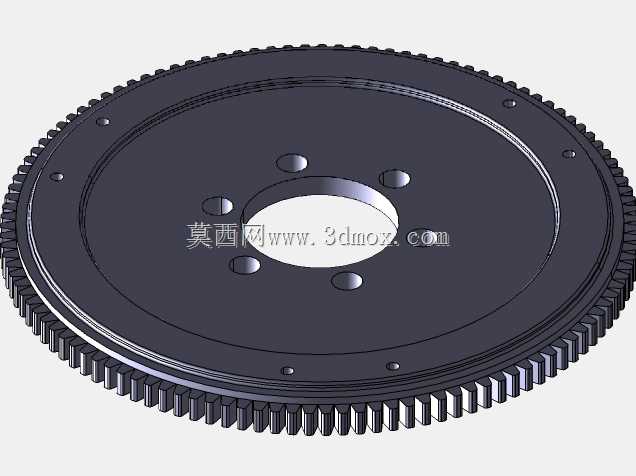

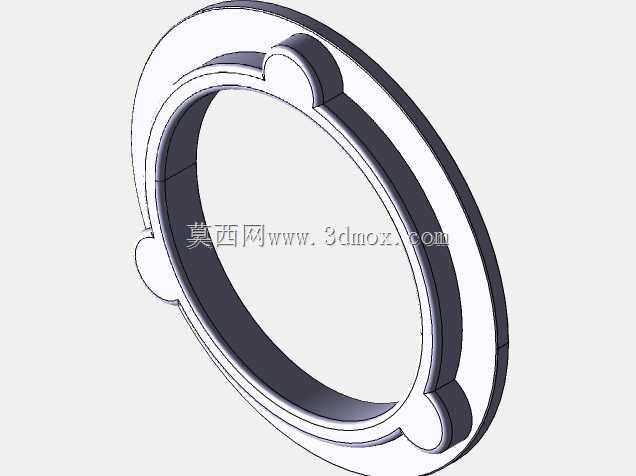

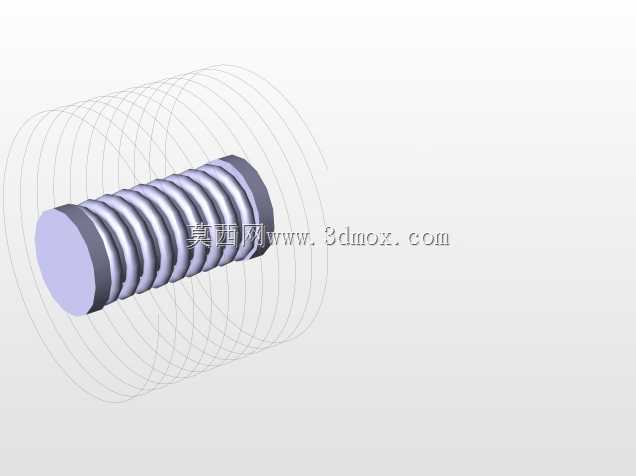

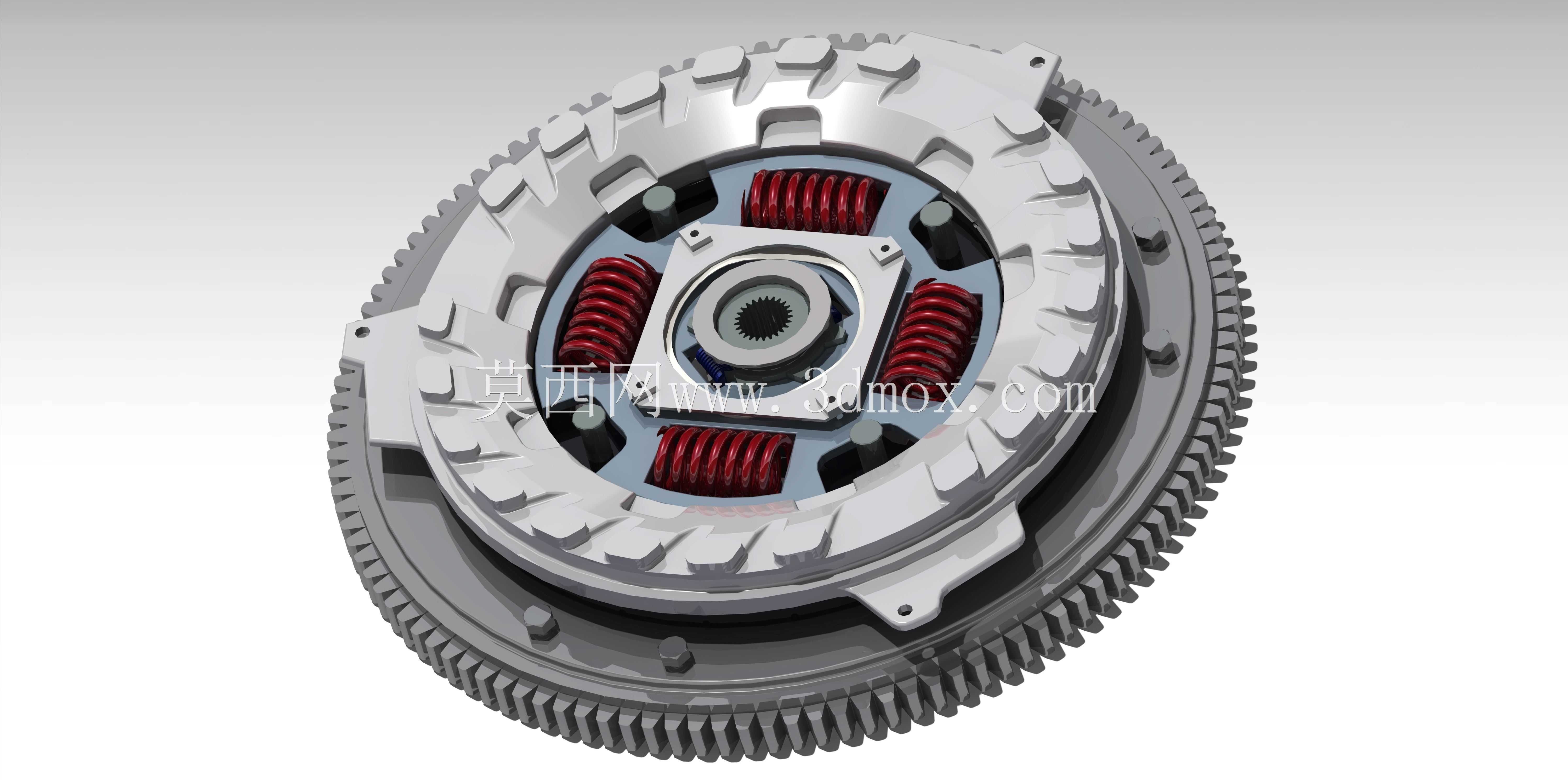

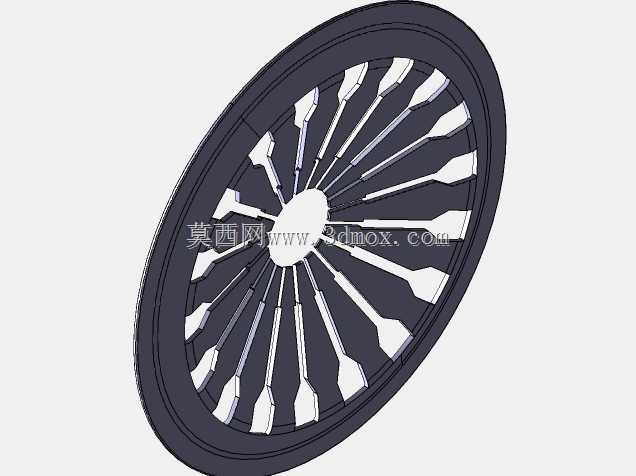

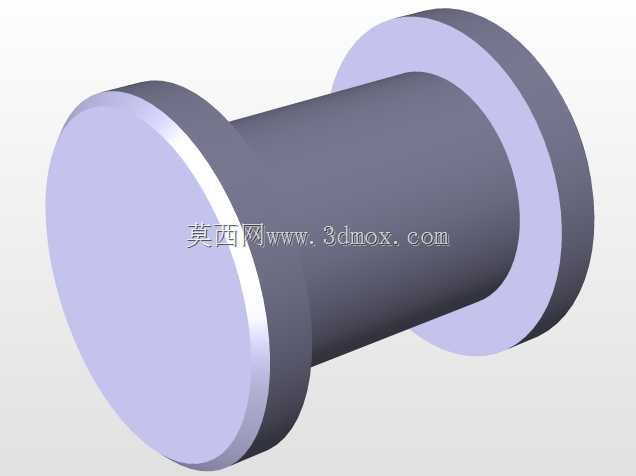

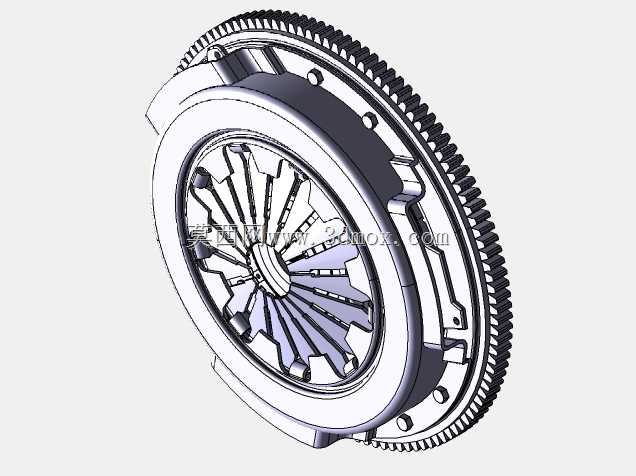

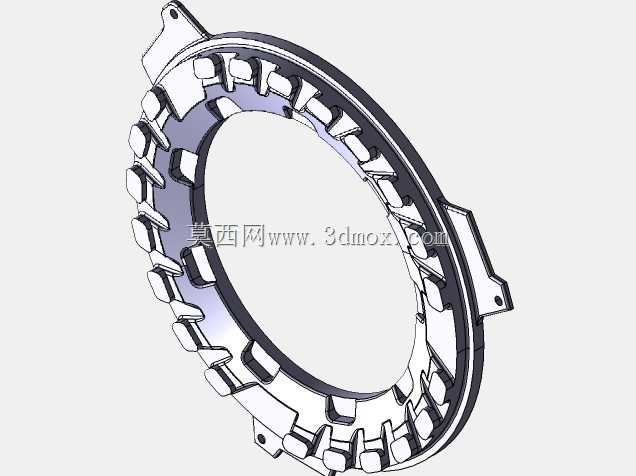

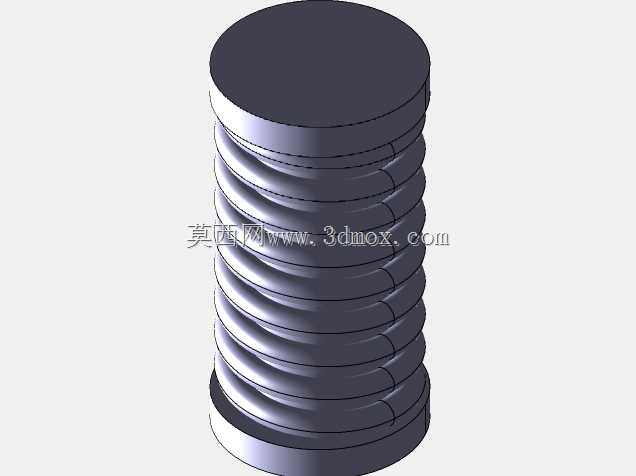

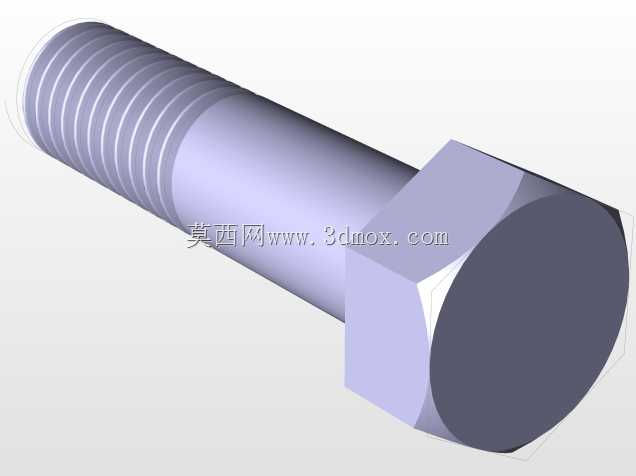

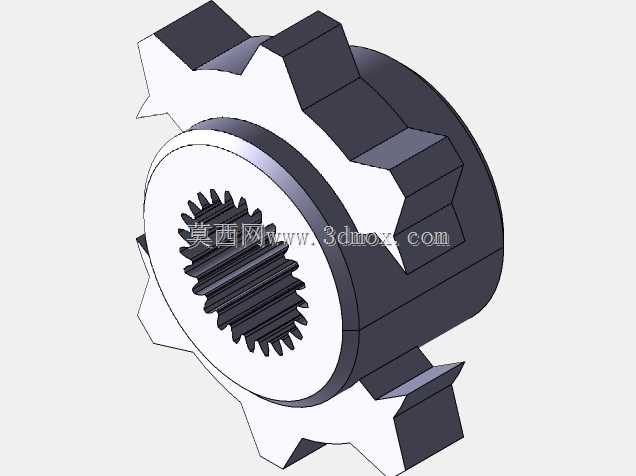

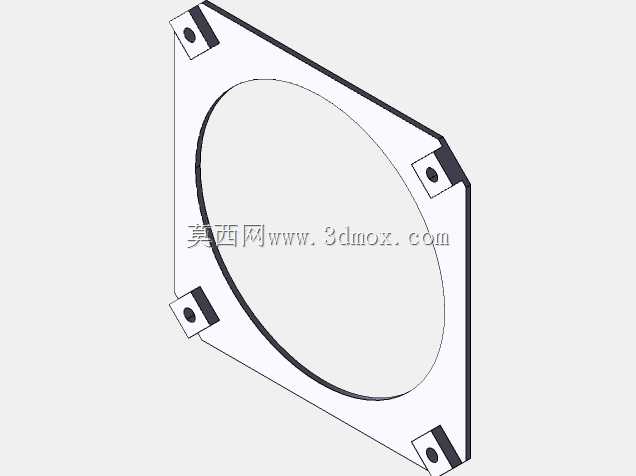

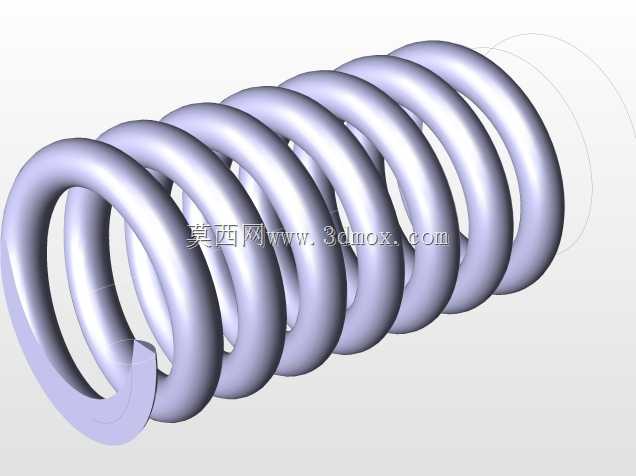

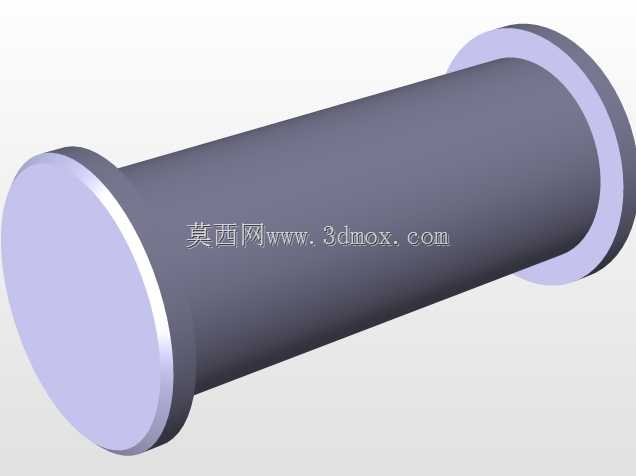

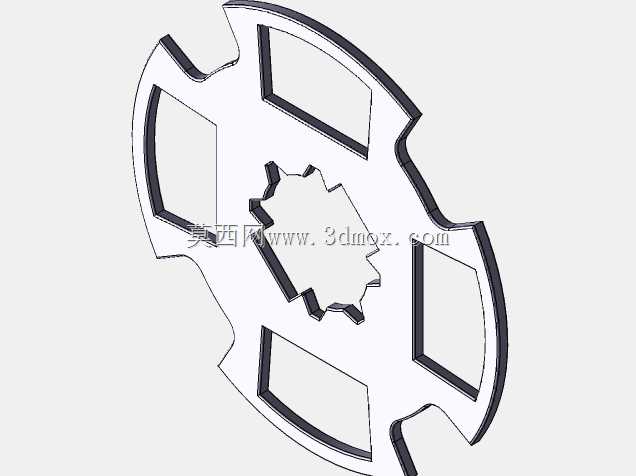

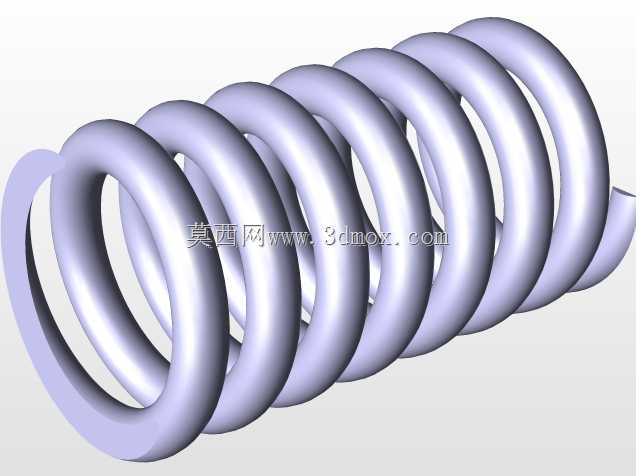

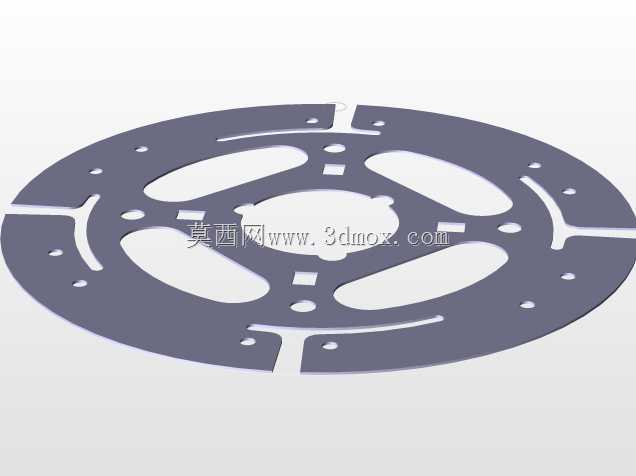

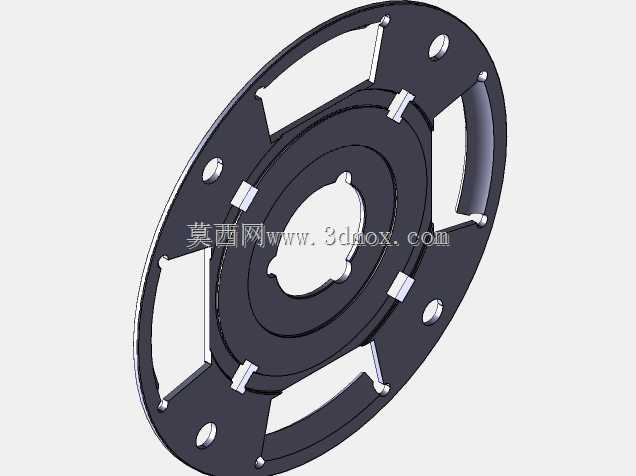

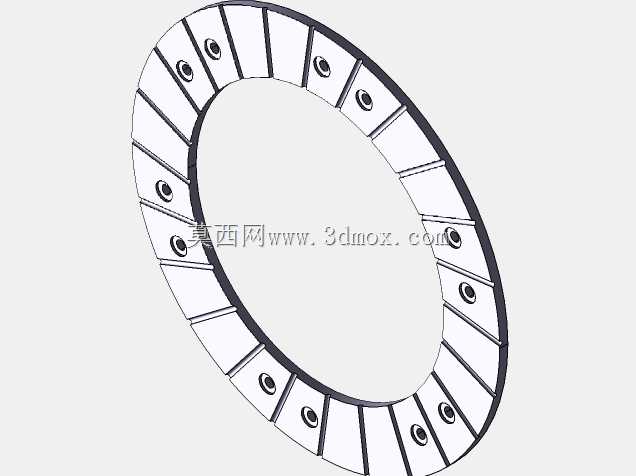

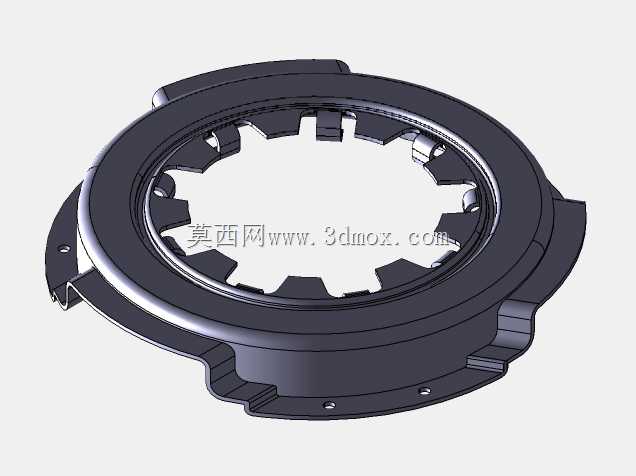

该离合器总成是汽车手动传动系统中的核心部件，主要搭载于前置前驱乘用车型的发动机与变速器之间，承担动力接合、切断、过载保护的核心功能，直接决定车辆起步平顺性、换挡流畅度与传动系统使用寿命。在实际整车应用场景中，当车辆处于起步阶段时，离合器通过摩擦副的渐进式压紧，将发动机输出的扭矩平缓传递至变速器输入轴，避免传动系统受到刚性冲击；换挡过程中离合器快速切断动力传递，让变速器齿轮副顺利完成啮合切换，减少打齿、顿挫等问题；当车辆遭遇极端工况导致传动系统负载超过设计阈值时，离合器摩擦副会产生可控打滑，避免发动机、变速器、传动半轴等核心部件因过载出现结构性损坏。该产品采用膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器结构更紧凑，轴向安装尺寸更小，压紧力分布均匀，高速旋转时弹簧压紧力衰减小，长期使用过程中摩擦片磨损带来的压紧力变化幅度更低，能大幅降低踏板操作力，提升驾驶操作的舒适性。设计过程中首先围绕目标车型的发动机最大输出扭矩、最高转速参数确定摩擦片的有效摩擦半径、摩擦系数冗余量，确保扭矩传递容量留有1.5倍以上的安全裕度；膜片弹簧的杠杆比经过多轮迭代优化，兼顾分离行程与踏板力的平衡，分离指端的高度差控制在极小公差范围内，保证分离过程中压盘受力均匀，避免出现分离不彻底、接合抖动的问题。总成外围集成的飞轮齿圈与起动机驱动齿轮匹配，承担发动机启动时的动力啮合功能，齿圈的模数、齿形参数完全匹配对应起动机的啮合要求，飞轮本体的转动惯量经过精准调校，既能够稳定发动机怠速运转的转速波动，又不会额外增加过多的旋转惯量影响动力响应速度。安装边界方面，总成通过飞轮端的定位止口与发动机曲轴法兰实现同轴定位，周向布置的固定螺栓孔采用等距分布设计，安装时按照对角顺序逐步拧紧即可保证压盘与飞轮端面的平行度；分离轴承与膜片弹簧分离指端的接触间隙预留了标准自由行程，适配常规液压或拉索式分离操纵机构的行程要求，总成轴向总厚度控制在紧凑区间内，能够适配多数横置前驱车型的动力舱布置空间，无需对周边车架、附属部件做额外修改即可完成装配。摩擦片采用带波形弹簧片的从动盘结构，接合过程中波形弹簧片的渐进式变形能够进一步缓冲接合冲击，从动盘本体的扭转减振弹簧能够吸收发动机运转产生的扭转振动，减少传动系统的共振异响，提升整车NVH表现。
