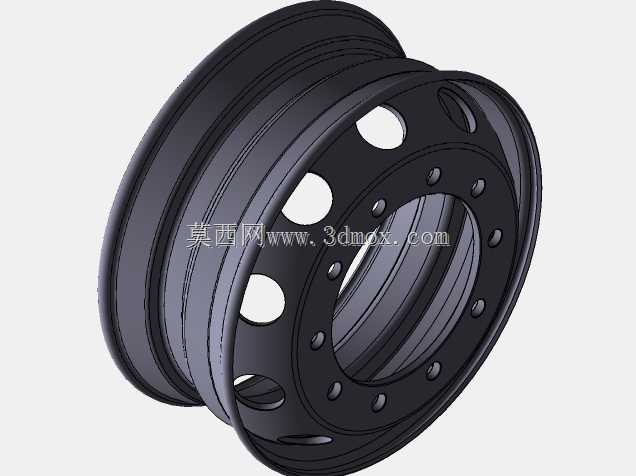

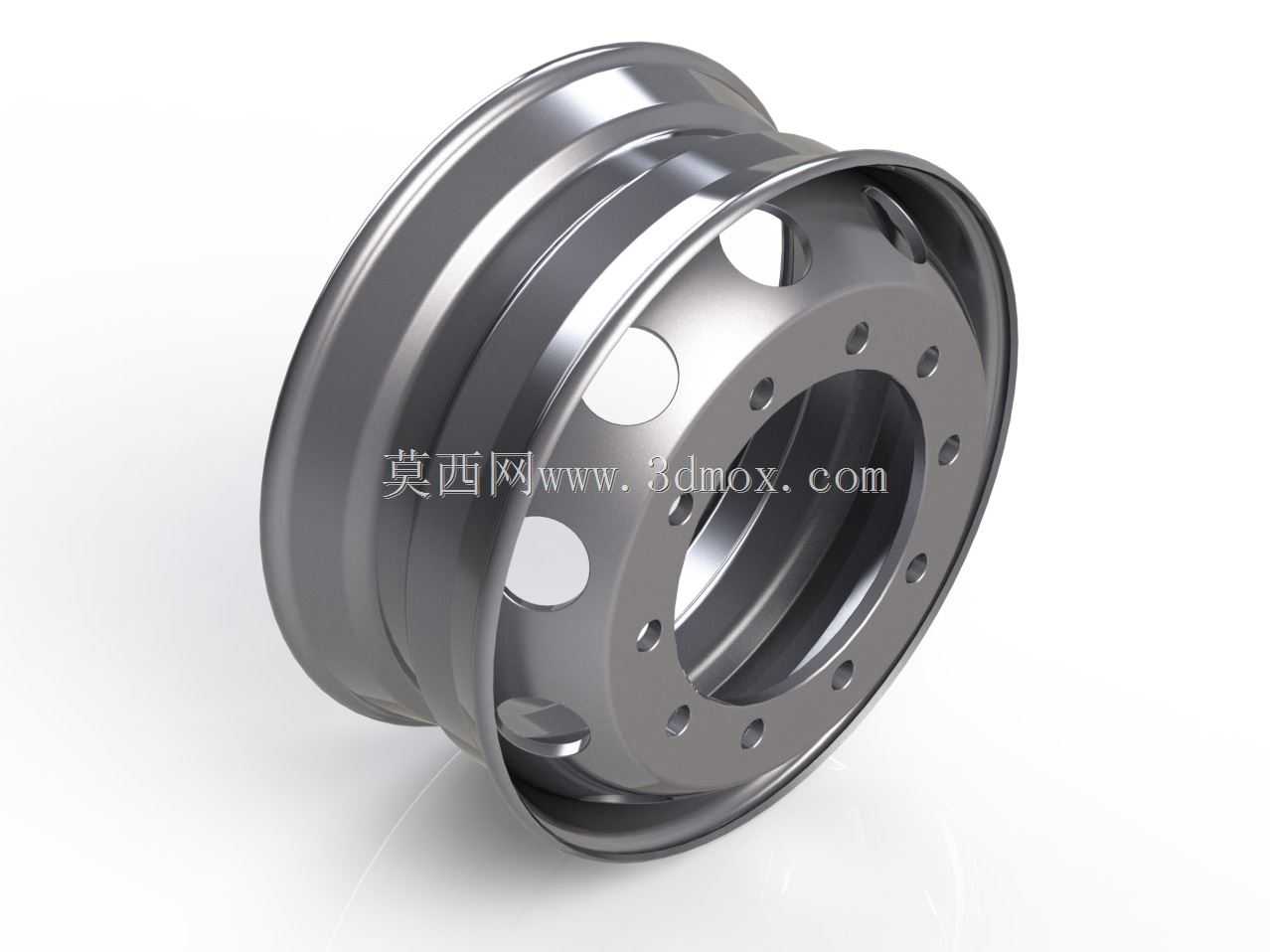

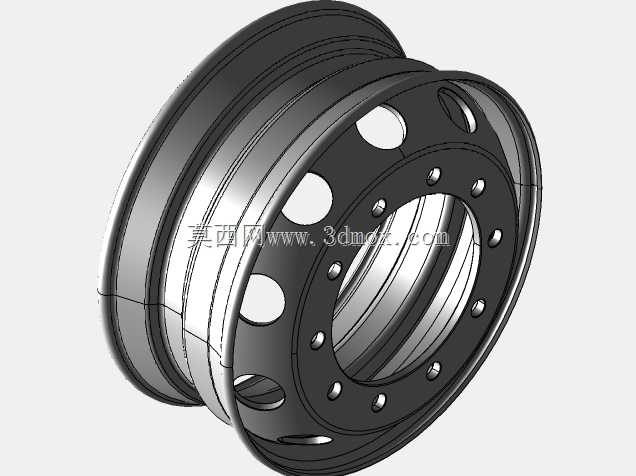

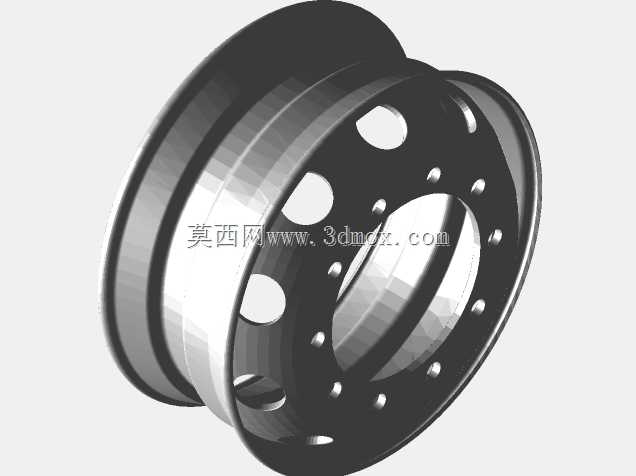

商用车无内胎钢制轮辋结构设计

该轮辋主要适配重型卡车、大中型公共汽车等商用车辆的无内胎轮胎装配场景，是商用车行走系统的核心承载部件，承担着连接轮胎与车桥轴头、传递整车载荷与行驶扭矩的关键作用，同时需要承受车辆行驶过程中来自路面的冲击载荷、转弯时的侧向作用力以及制动过程中的交变应力，其结构可靠性直接关系到商用车的行驶安全与运营稳定性。在实际使用场景中，这类轮辋广泛应用于公路干线物流重卡、城市公交客车、长途客运大巴等车型，适配22.5英寸规格的无内胎子午线轮胎，相比传统有内胎轮辋，无内胎结构能够减少内胎与垫带的部件损耗，降低轮胎穿刺后的漏气速率，提升车辆高速行驶的安全冗余，同时降低轮辋总成的整体重量，帮助商用车实现轻量化节油的运营需求。从功能特性来看，该轮辋采用多件式钢制滚压成型结构，轮缘部位做了加厚圆弧过渡设计，能够在轮胎充气后紧密贴合轮胎胎圈部位，保证高压气体的密封性能，避免行驶过程中出现轮胎脱圈、慢漏气等故障；轮辐部位均匀分布的螺栓孔严格匹配商用车常用的轴头螺栓分布圆尺寸，安装时能够与轮毂端面完全贴合，保证扭矩传递的均匀性，避免局部应力集中导致的轮辐开裂问题；轮辐上开设的圆形减重孔在不降低结构强度的前提下，既减少了轮辋自身重量，又能够为制动鼓提供充足的散热通风空间，降低长下坡路段制动系统过热引发的安全风险。在设计思路上，该轮辋充分考虑了商用车重载、高频运营的使用特性，整体采用低合金高强度钢材作为基材，通过多道次滚压工艺成型轮辋本体，轮辐与轮辋体采用圆周满焊工艺连接，焊缝位置做了打磨平滑处理，避免应力集中；轮辋的槽底角度、胎圈座宽度、轮缘高度等关键尺寸严格遵循商用车辆轮辋的行业通用标准，保证与不同品牌同规格无内胎轮胎的适配性，无需额外改装即可直接替换同规格的原厂轮辋部件。在安装边界方面，该轮辋的轴向安装尺寸、螺栓孔定位精度、中心孔直径都严格对应商用车常用的重载车桥安装参数，安装时只需对准轴头定位台阶，按照规定扭矩对角拧紧固定螺栓即可完成装配，轮辋的偏距设计保证了车辆轮距符合原厂设计要求，不会出现轮胎蹭擦车架、挡泥板等周边部件的问题，同时轮辋的径向跳动与端面跳动量控制在商用车辆行驶的允许范围内，能够避免车辆高速行驶时出现方向盘抖动、轮胎异常磨损等问题。
