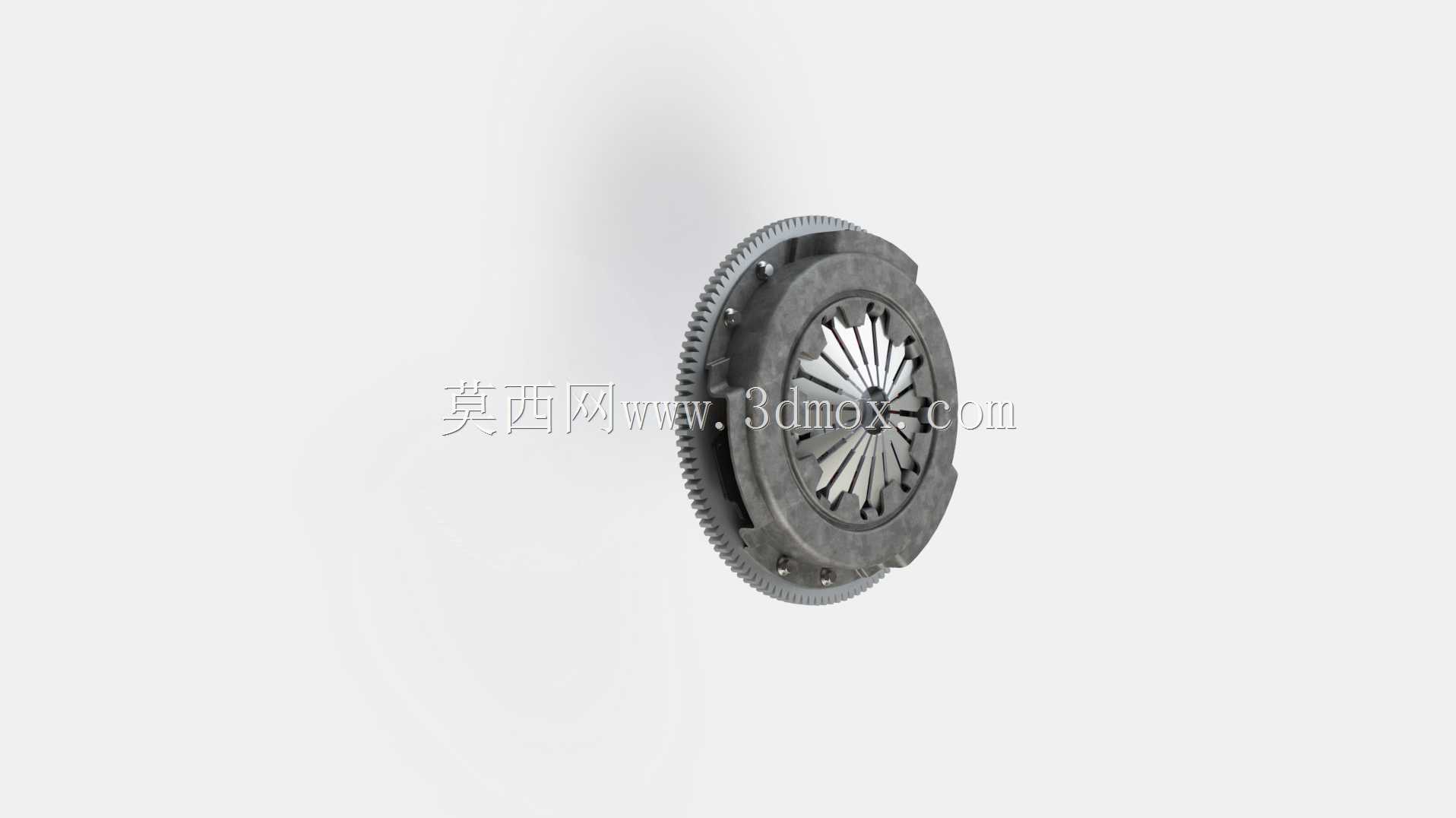

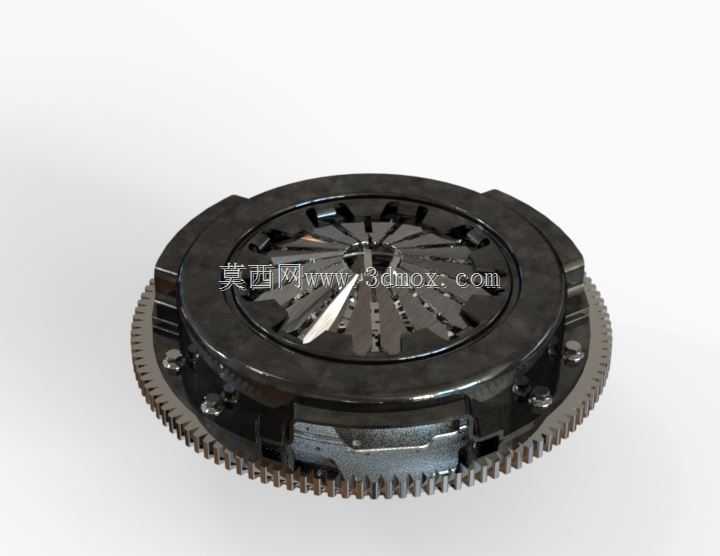

这款离合器结构主要应用于乘用车辆与轻型商用车辆的手动传动系统中,安装在发动机飞轮与变速器输入轴之间的动力传递路径上,是动力传输链路中负责动力通断控制的核心执行部件。在车辆实际运行过程中,它承担着多重关键作用:车辆起步阶段,通过可控的滑磨过程让发动机动力逐步传递至传动系统,避免动力硬连接带来的整车冲击,保证起步平顺;换挡操作时,快速切断发动机与变速器之间的动力连接,消除换挡齿轮副之间的载荷,让换挡动作顺畅无打齿风险;当传动系统承受过大冲击载荷时,离合器的摩擦副会出现保护性打滑,避免过载力矩损坏发动机、变速器等核心传动部件。

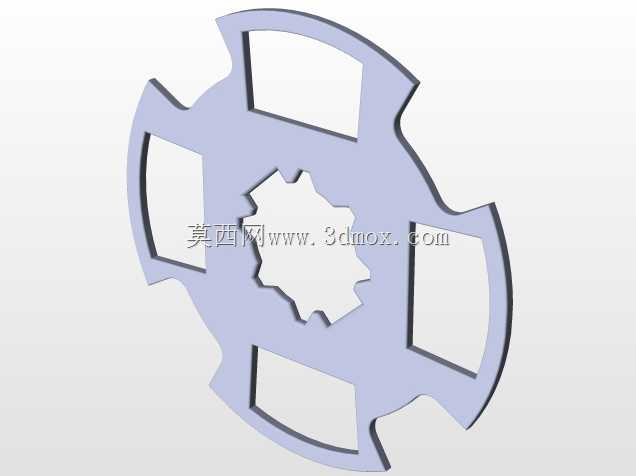

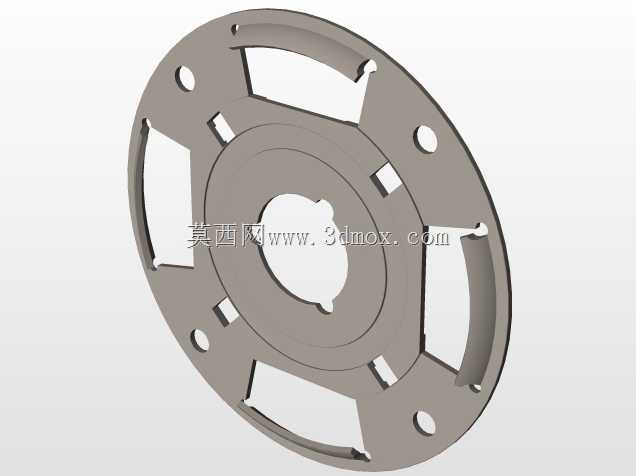

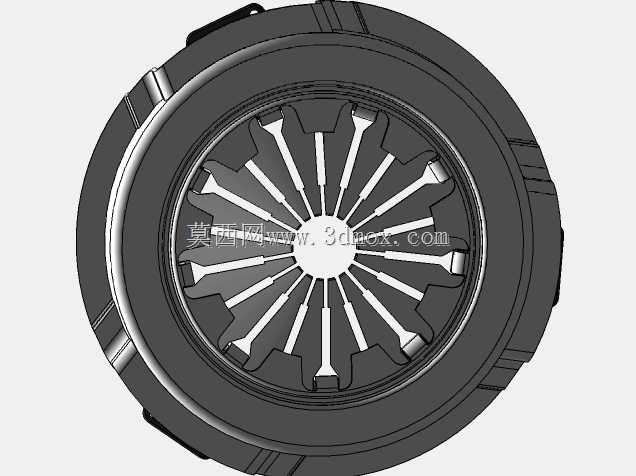

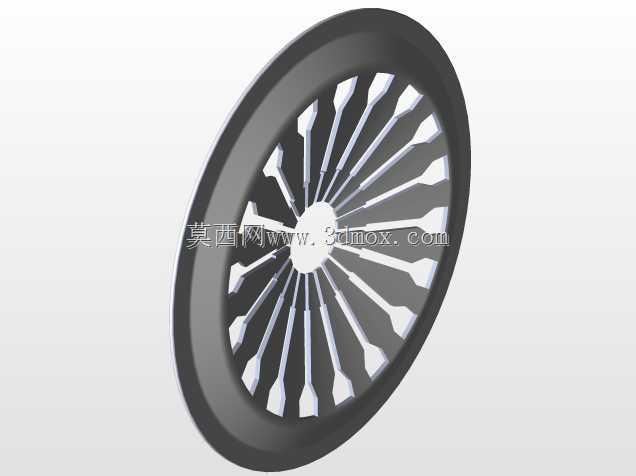

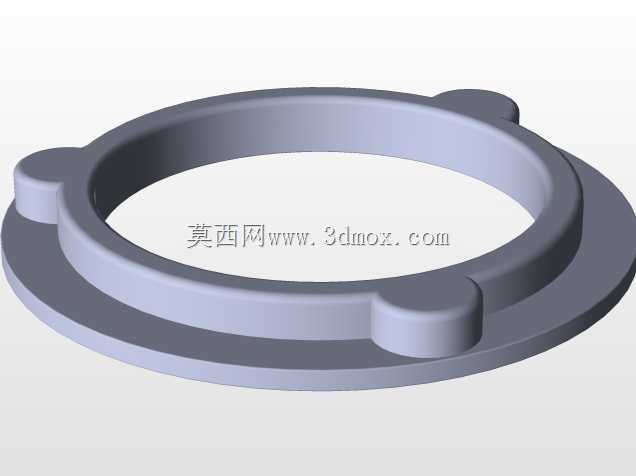

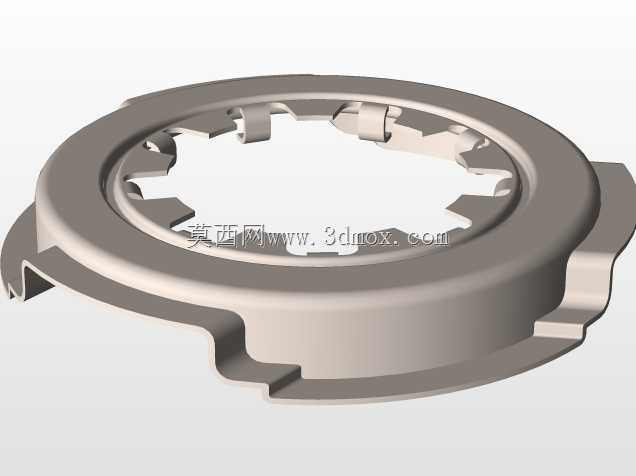

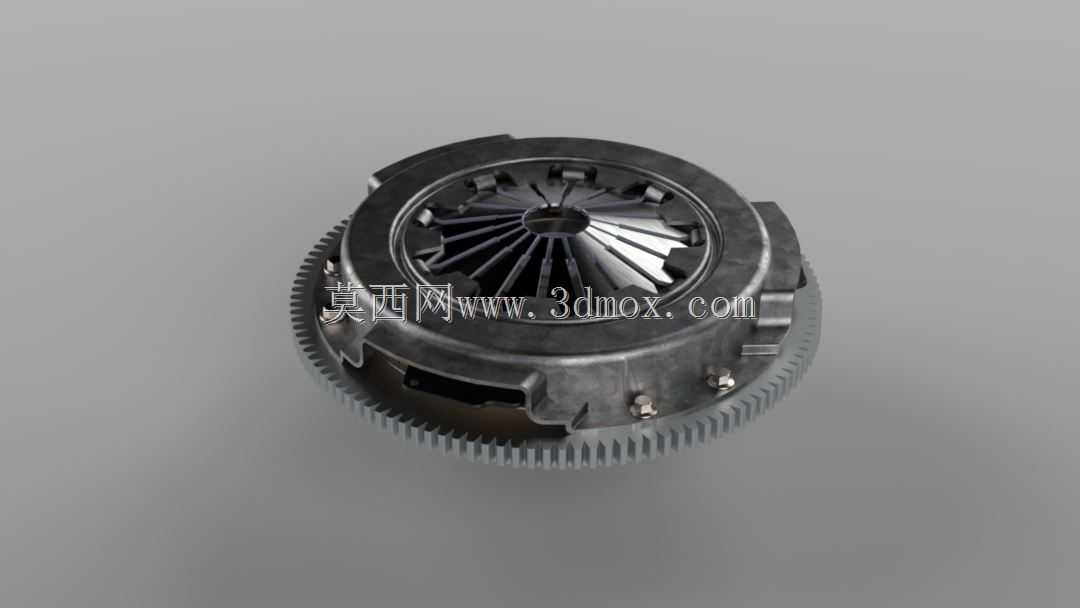

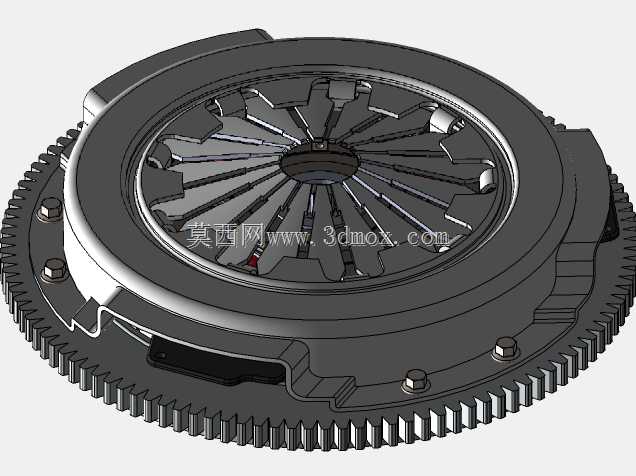

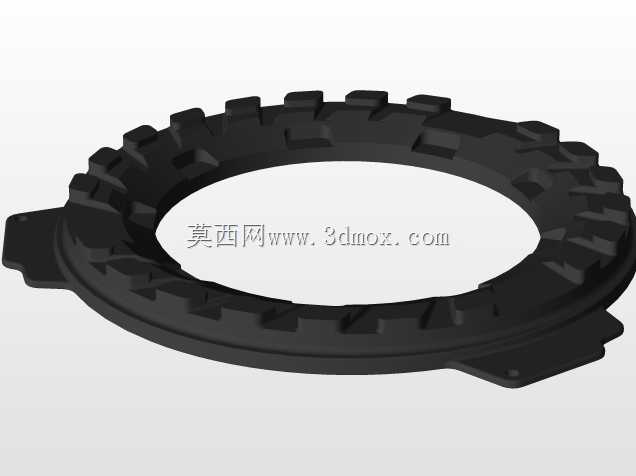

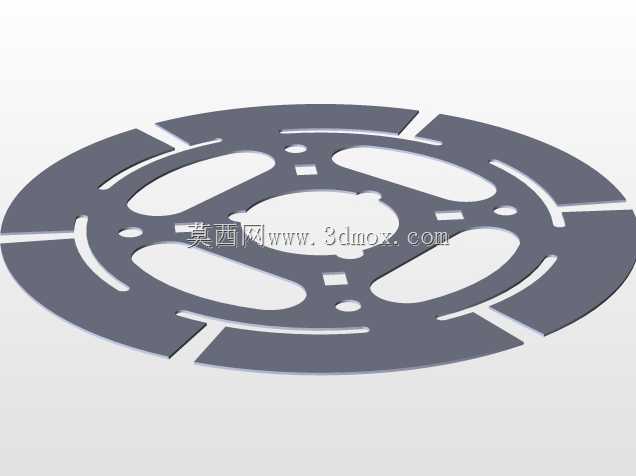

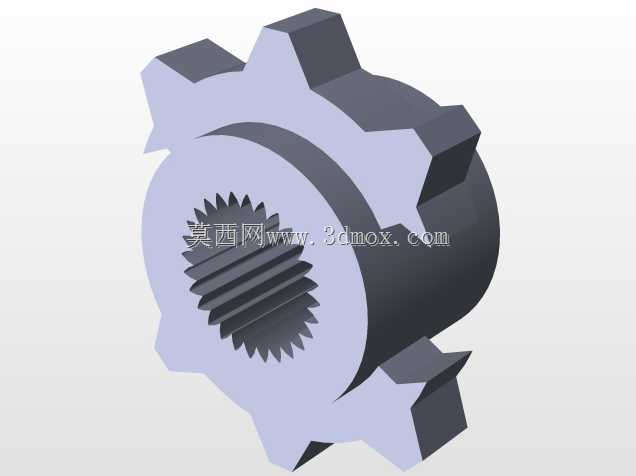

从功能特性来看,这款采用膜片弹簧作为压紧元件的离合器结构,相比传统螺旋弹簧离合器,整体轴向尺寸更紧凑,压紧力分布更均匀,高速旋转状态下弹簧压紧力衰减小,长期使用过程中摩擦片磨损带来的压紧力变化幅度更低,能有效降低踏板操纵力,提升驾驶操作的轻便性。整体结构集成了压盘、膜片弹簧、传动钢片、分离指、从动盘安装定位结构与飞轮连接齿圈,各部件之间的运动配合间隙经过精准匹配,分离行程控制在合理区间,既保证分离彻底无拖滞,又避免行程过大带来的操纵冗余。

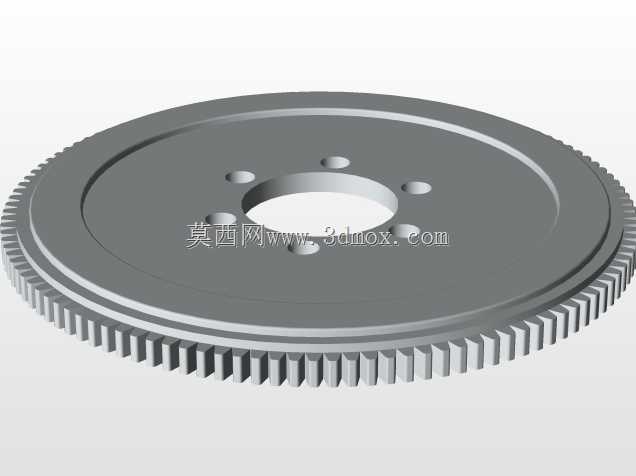

设计过程中,首先围绕目标车型的发动机最大输出扭矩确定摩擦片的有效摩擦半径与摩擦副数量,保证最大传递扭矩留有足够的安全裕度,避免正常使用过程中出现异常打滑;其次针对膜片弹簧的载荷-变形曲线进行优化,让分离指在工作行程内的操纵力变化曲线更平缓,降低驾驶过程中的操作疲劳;外形尺寸设计充分匹配主流乘用车发动机飞轮舱的安装边界,外圈连接齿圈的齿形参数与发动机启动马达齿轮参数完全适配,安装定位孔的位置度公差严格控制,保证装配后整体同轴度符合传动系统动平衡要求,避免高速运转过程中出现抖动异响。安装边界上,轴向装配预留了足够的从动盘磨损补偿行程,径向尺寸避开了飞轮壳周边的附件安装空间,不需要对原有动力舱结构做额外修改即可完成适配装配。
