摩托车后悬螺旋弹簧液压减震结构

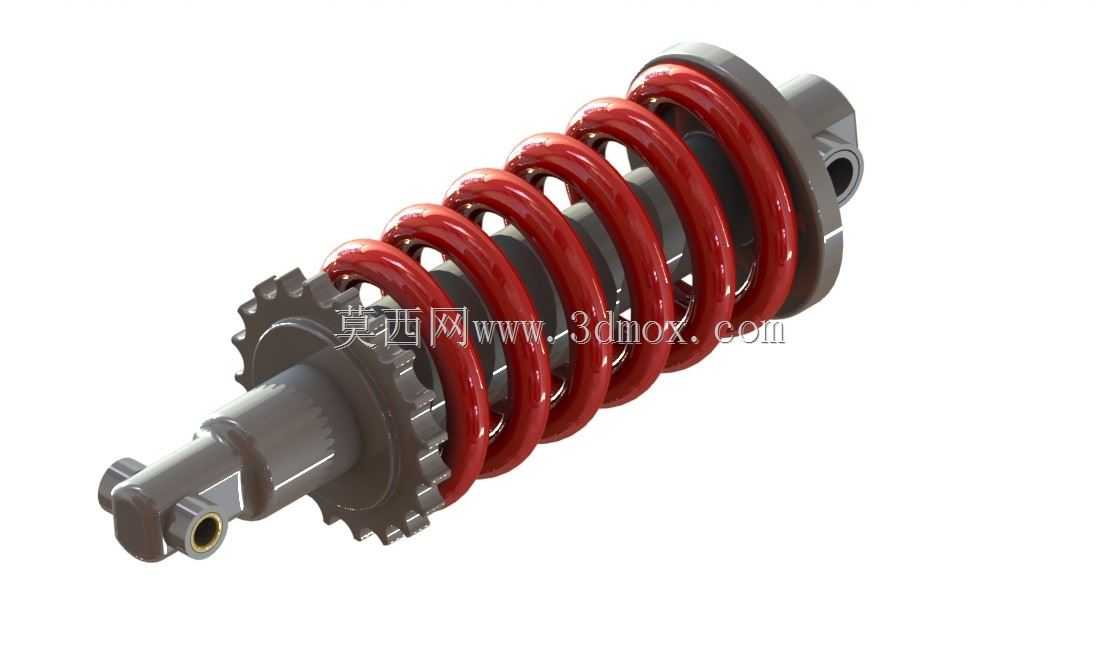

这款减震部件主要应用在两轮摩托、全地形车以及小型电动代步车的后悬架系统中，是连接车架与后轮摇臂的核心承载部件，日常行驶过程中，它需要同时承担车身载荷传递与路面冲击缓冲的双重作用，当车辆经过坑洼路面、减速带或者非铺装越野路段时，路面传递到车轮的竖向冲击力会先作用在减震器下端的安装接头上，通过内部阻尼结构与外部螺旋弹簧的协同作用，把生硬的冲击动能转化为弹簧的弹性势能与阻尼油的液阻热能逐步耗散，避免冲击力直接传递到车架造成驾乘人员的颠簸不适，同时也能防止车架长期受交变冲击出现结构疲劳开裂。从功能特性来看，这款减震采用了圈状等节距螺旋弹簧作为弹性承载元件，弹簧表面做了红色防护涂装，既可以抵御行驶中泥水、砂石的侵蚀，也能在长期压缩回弹过程中避免弹簧钢丝表面出现锈层影响疲劳寿命；中部的阻尼筒为钢制一体加工结构，上端设置了带齿形的调节环，使用者可以通过转动调节环改变弹簧的预压缩量，以此适配不同载重需求下的悬架软硬特性，单人骑行时调软预压获得更舒适的滤震表现，双人载物时调大预压避免悬架打底失效。设计过程中，工程师首先明确了两端安装点的铰接边界，上下两端均采用带衬套的吊耳结构，安装孔轴线保持平行，既可以保证减震器工作时沿轴向顺畅伸缩，也能通过橡胶衬套过滤掉部分高频振动，避免金属硬连接出现异响；整体结构做了同轴度优化，弹簧中心与阻尼筒轴线完全重合，防止伸缩过程中弹簧出现偏磨卡滞；阻尼阀系的参数匹配经过多轮调校，压缩行程阻尼力设置偏低，保证冲击来临时弹簧可以快速收缩吸收能量，回弹行程阻尼力设置偏高，拉住弹簧避免多余的往复弹跳，让车轮可以始终贴合路面保证抓地力。安装边界上，这款减震的整体轴向长度适配多数中小排量代步摩托的后悬安装空间，两端吊耳的安装孔直径匹配通用规格的连接螺栓，不需要额外改装转接座就可以直接替换同规格的原厂减震部件，外部弹簧的最大外径预留了足够的安装间隙，不会在车轮最大跳动行程中与周边的车架、挡泥板等部件发生运动干涉，齿形调节环的位置设置在阻尼筒中部，不需要拆卸减震就可以直接用工具转动调节，日常维护调校十分便捷。
