K&N款RC-4180F030A6空气滤清器结构设计

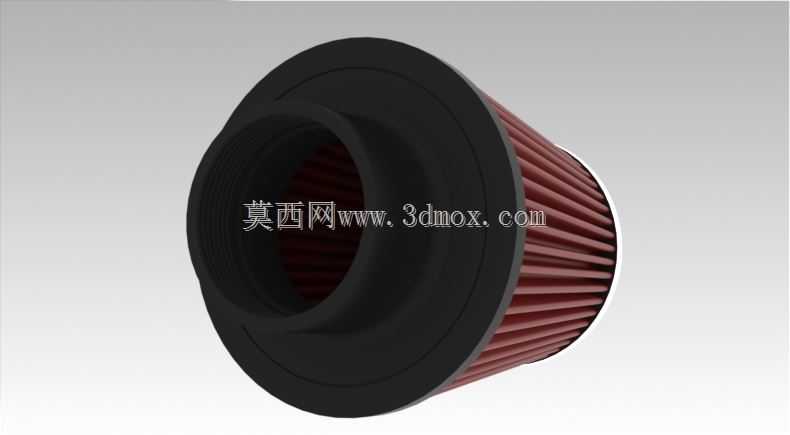

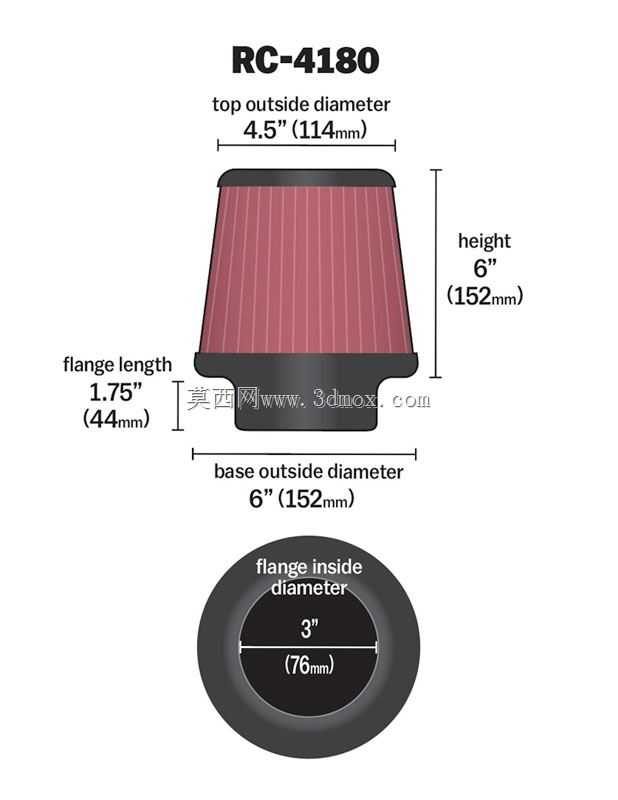

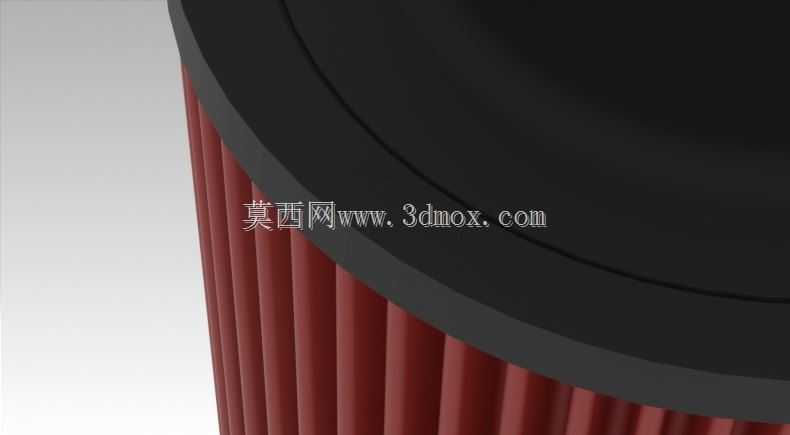

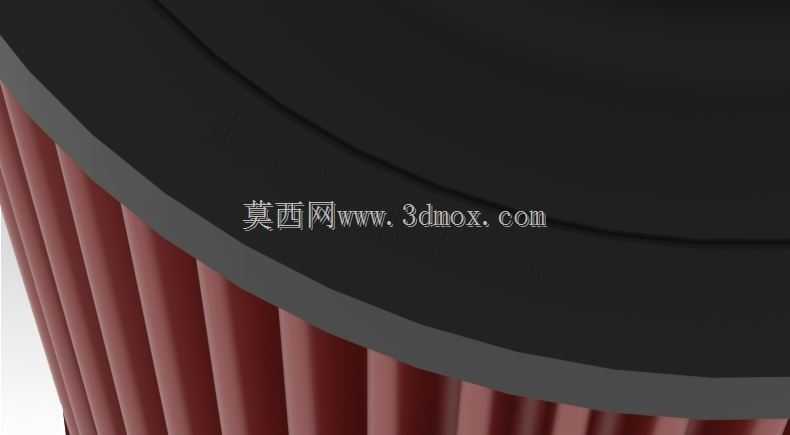

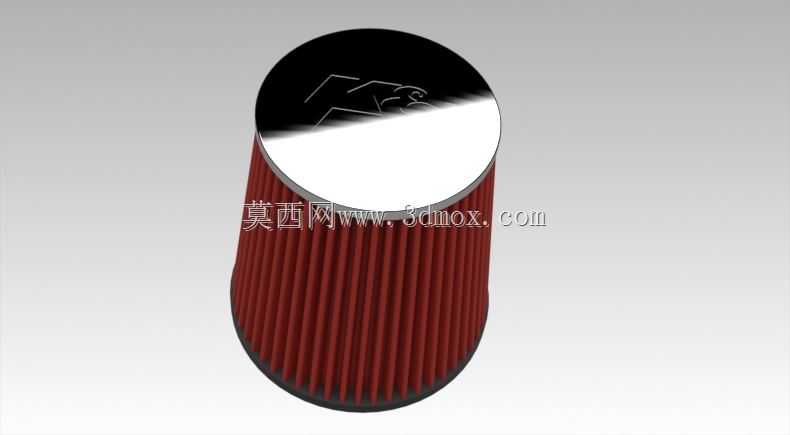

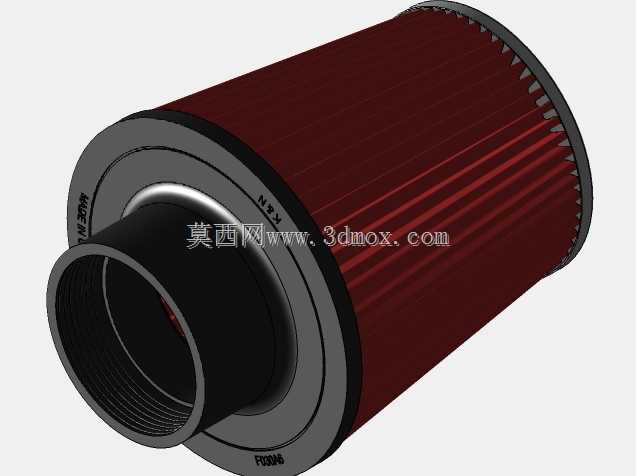

这款空气滤清器主要应用于乘用车辆、改装性能车以及部分小型通用动力设备的进气系统端，是进气路径上的核心净化部件，核心作用是拦截进入发动机燃烧室的空气中携带的浮尘、砂砾、碎屑以及空气中悬浮的硬质颗粒物，避免硬质杂质进入气缸壁与活塞组件之间造成磨粒磨损，有效延长发动机缸套、活塞环、气门等核心运动部件的使用寿命，同时保障进气流量的稳定性，维持发动机空燃比的精准控制，兼顾过滤效率与进气阻力的平衡。从功能特性来看，这款空滤采用褶皱式滤材布局，通过折叠排布大幅拓展有效过滤面积，在有限的安装空间内提升容尘量，延长单次维护的使用周期，滤材选用高透气性的复合过滤材质，外层搭配防护网结构固定滤材形态，避免进气负压造成滤材变形塌陷，两端采用硬质密封端盖结构，端盖与滤材之间做密封压合处理，防止未经过滤的空气从装配缝隙处短路进入进气道，接口处设置内螺纹结构，能够直接与对应规格的进气喉管牢固旋接，装配后密封性能可靠，不会出现漏气、滑脱的问题。在设计思路上，这款空滤采用圆柱直通式的整体构型，进气端为大直径敞口结构，出气端为缩径的螺纹接口，整体结构对称规整，既能够适配机舱内紧凑的安装空间，也能让进气气流在滤筒内部形成均匀的流场分布，避免局部滤材过载导致的过滤效率下降，滤材的褶皱间距经过合理排布，既保证足够的过滤面积，也避免褶皱过密造成积尘后阻力快速上升，端盖的边缘做卷边防护处理，既提升结构强度，也避免安装维护时锋利边缘划伤操作人员。从外形尺寸与安装边界来看，这款空滤整体总高度为196mm，滤筒主体最大外径为114mm，进气端敞口位置直径为152mm，出气接口的直径为76mm，安装时需要预留足够的周向空间保障进气顺畅，出气端螺纹规格与对应进气管道匹配，安装时无需额外转接结构即可完成固定，整体径向尺寸紧凑，能够适配多数车型机舱内的空滤安装位，也可作为改装车型的升级替换空滤使用，安装后不会与周边的管路、线束、机舱覆盖件产生干涉，日常维护时只需旋下即可完成吹洗或者更换，操作便捷。
