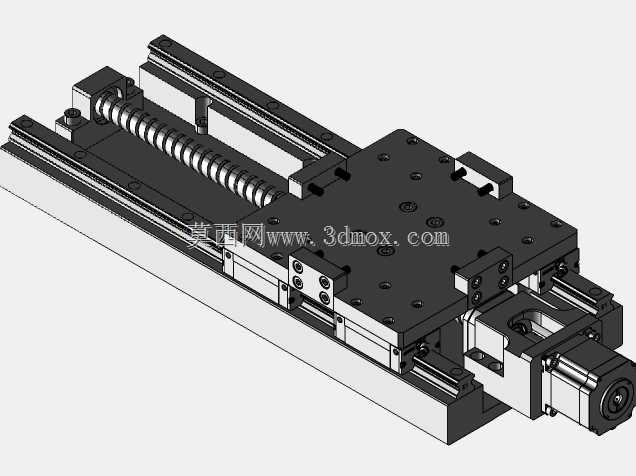

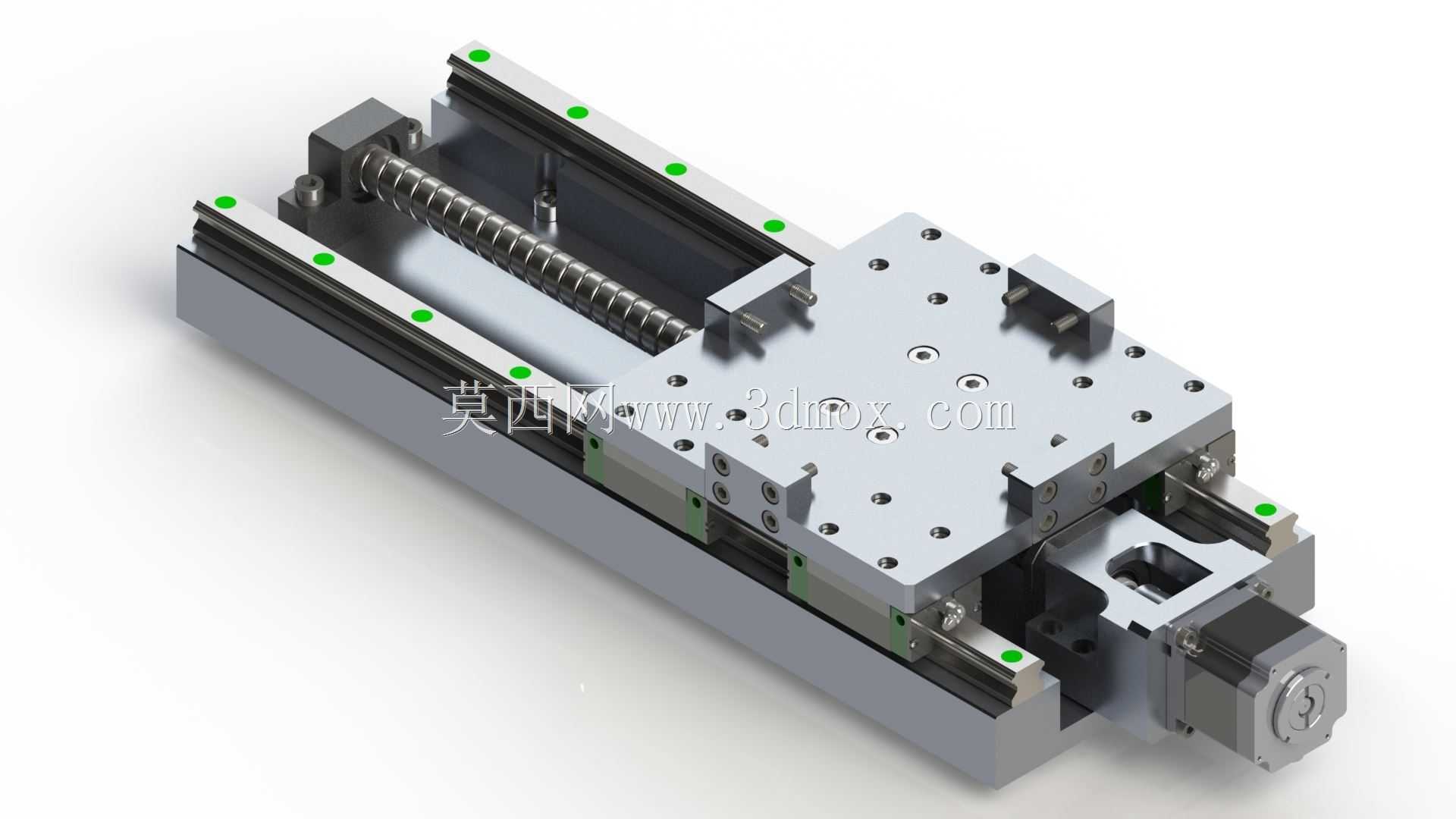

HGH20CA型滚珠丝杠直线滑台模组

这款直线滑台模组是精密直线传动场景下的核心执行部件，广泛应用在3C电子精密装配工位、小型数控加工进给轴、实验室自动化检测平台、医疗设备样本输送机构、包装生产线精准推料工位等对直线运动精度有较高要求的场景中，能够为负载提供稳定可控的往复直线运动输出，替代人工完成高精度、高重复性的位移动作，大幅提升设备运行的一致性与作业效率。从实际用途来看，该滑台可作为单轴运动单元独立使用，也可通过连接板组合搭建为XY十字滑台、XYZ三轴运动平台，适配不同行程、不同负载的运动需求，在小负载高精度的自动化作业场景中，能够实现微米级的重复定位精度，满足精密点胶、芯片拾放、工件尺寸检测、小型零件铣削进给等工序的运动要求。产品功能特性上，该滑台采用滚珠丝杠作为传动核心，相比传统梯形丝杠传动摩擦阻力更低、传动效率更高，长时间运行发热更小，传动背隙可通过预紧结构调整，有效消除反向间隙，保证往返运动的定位精度；两侧配套高刚性线性导轨作为导向支撑，滑块与导轨之间为滚动摩擦，运动平顺无卡顿，可承受一定的倾覆力矩与侧向负载，滑台台面预留多组标准安装螺孔，可直接固定工装夹具、作业执行端等负载，端部适配标准伺服电机安装位，可根据需求搭配不同功率的伺服或步进电机，实现不同转速、不同推力的运动输出。设计思路上，整体采用集成化封闭式结构设计，将丝杠、导轨、滑座、轴承座等部件整合在统一的基座型材内，既保证了整体结构的刚性，又能减少外界粉尘、碎屑进入传动副内部，延长部件使用寿命，基座采用高精度型材加工，安装基准面一次装夹加工成型，保证导轨安装面与丝杠安装面的平行度，降低装配调试难度；滑座部分采用分体式压块设计，可根据实际预紧需求调整导轨滑块的压紧力，适配不同负载下的刚性需求。外形尺寸与安装边界方面，该滑台整体为长条形规整结构，基座宽度适配20规格线性导轨的安装尺寸，底部预留通长安装槽，可直接固定在设备安装平台上，无需额外加工复杂安装位，端部电机安装座采用标准止口定位，可直接适配市面主流规格的伺服电机，无需定制转接法兰，滑台台面的安装孔位采用标准间距排布，可兼容多数常规工装的安装尺寸，用户在做设备布局时，可根据所需行程选择对应长度的模组，安装边界清晰，无需预留过多额外安装空间，能够有效压缩设备整体体积。
