高精度深沟球滚珠轴承结构设计

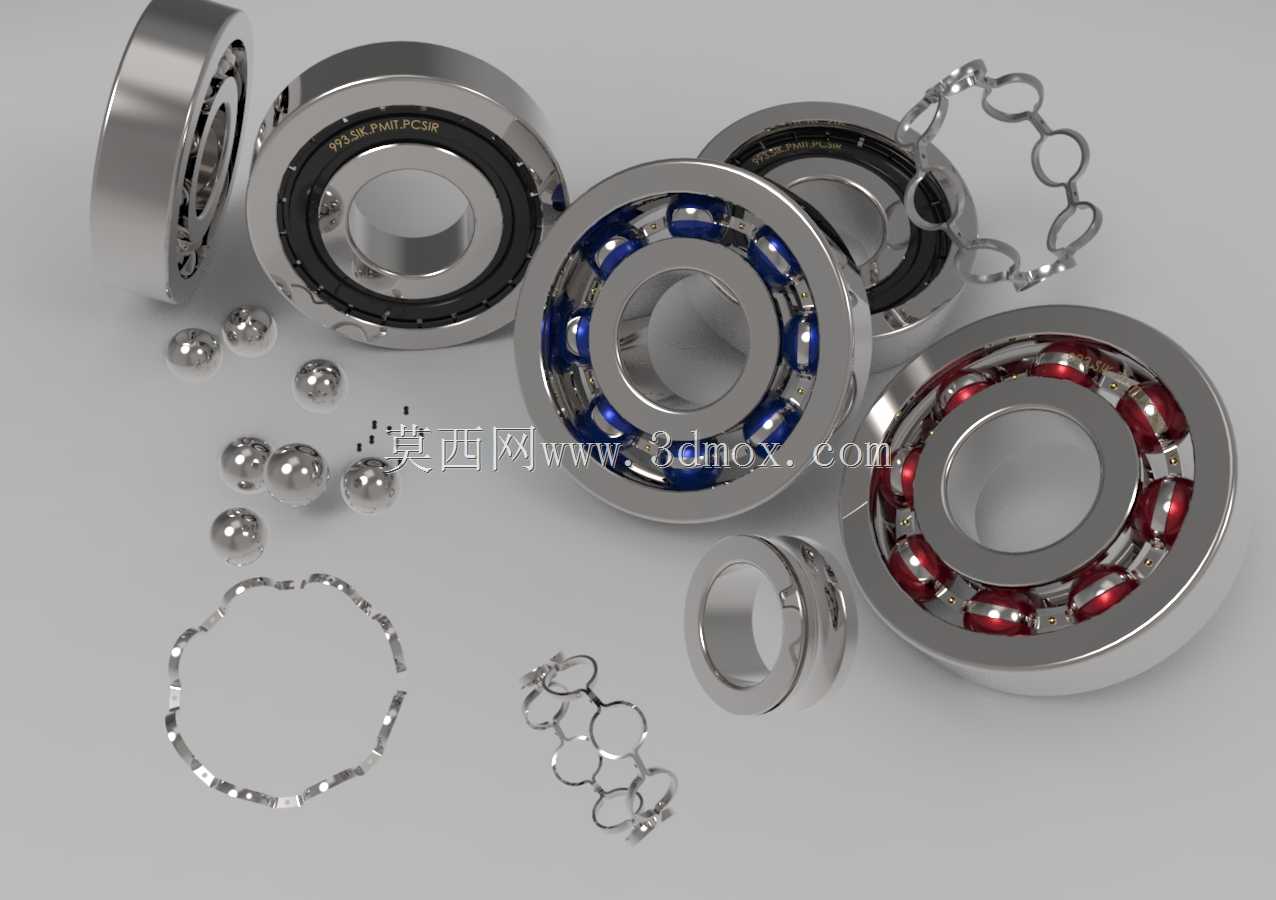

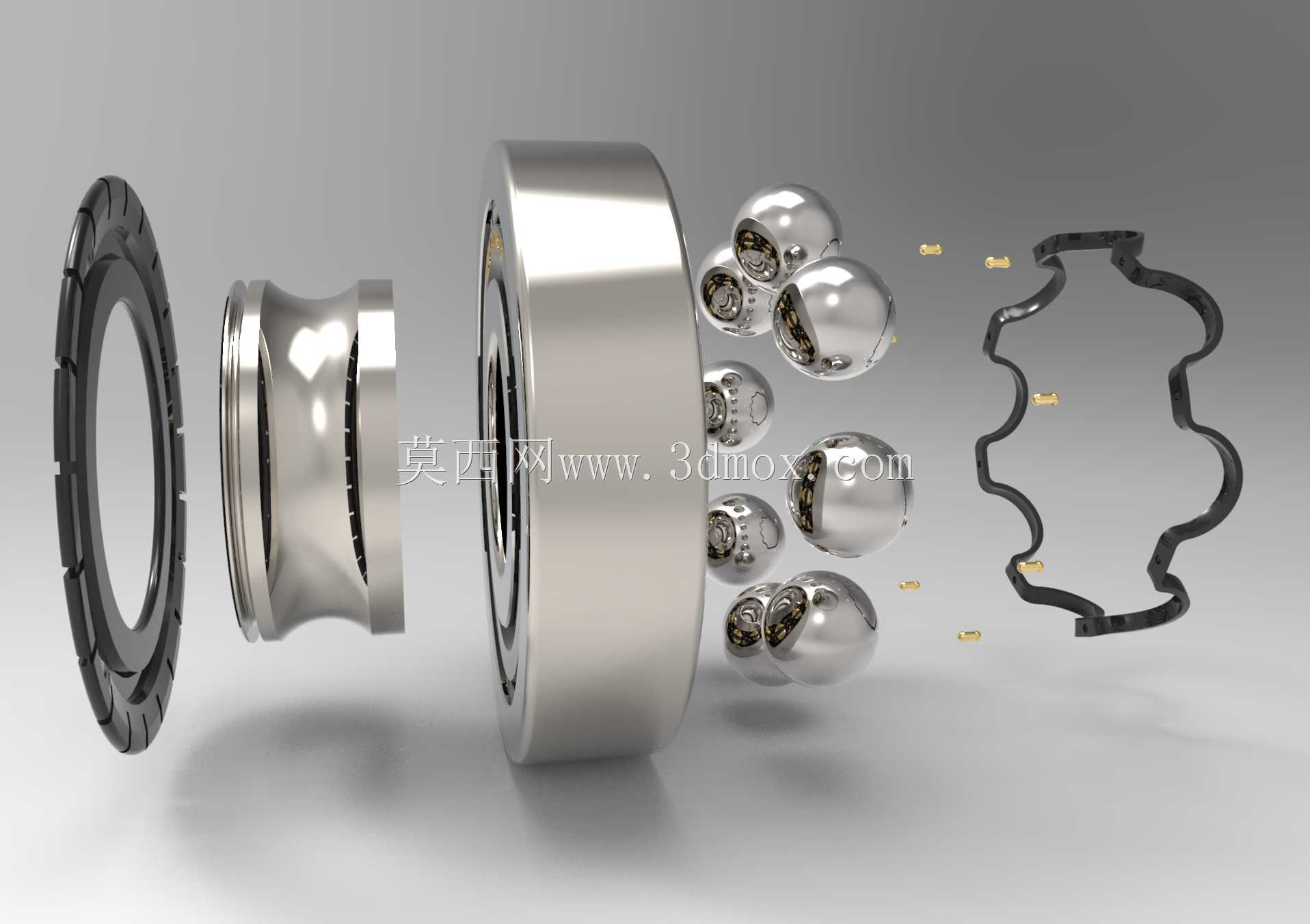

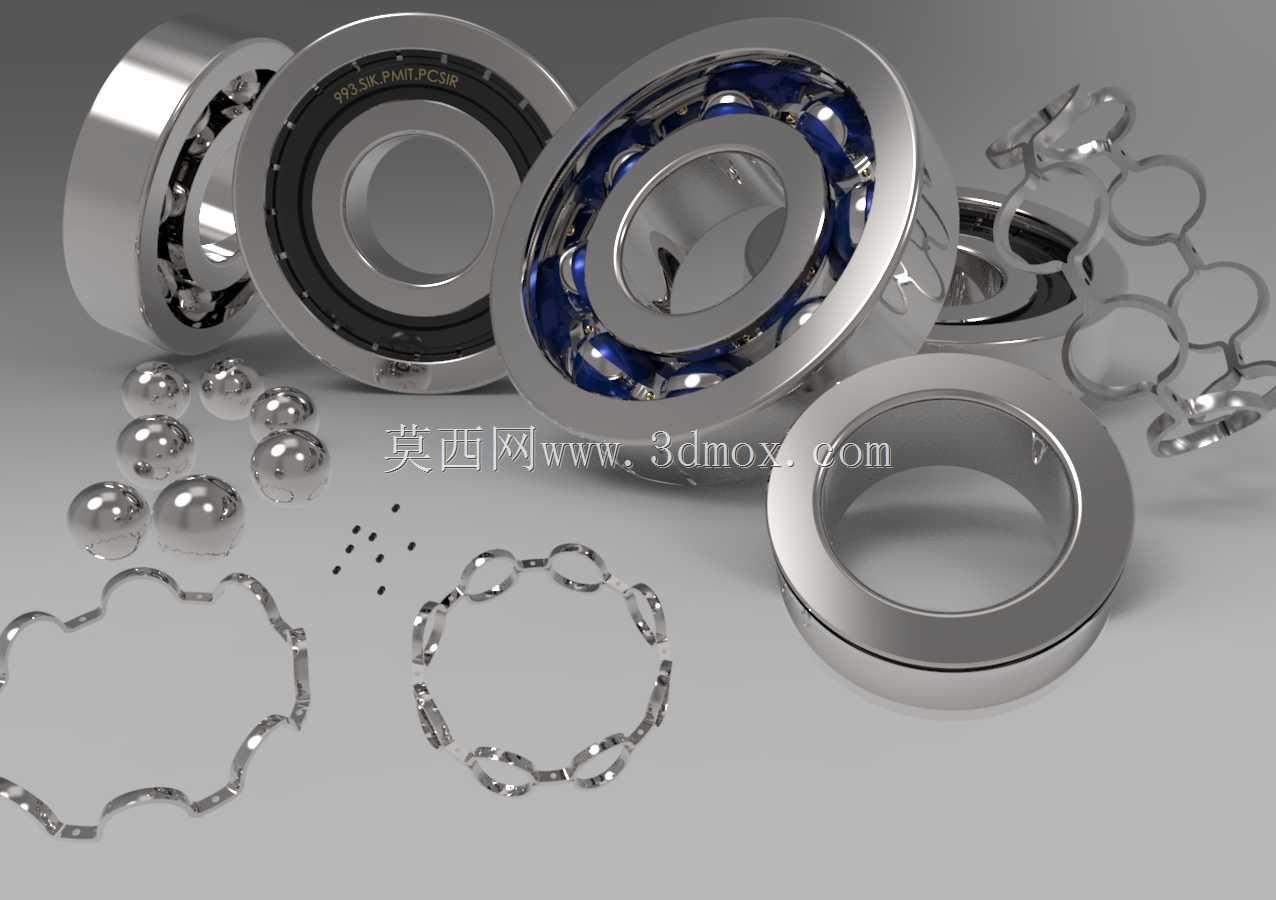

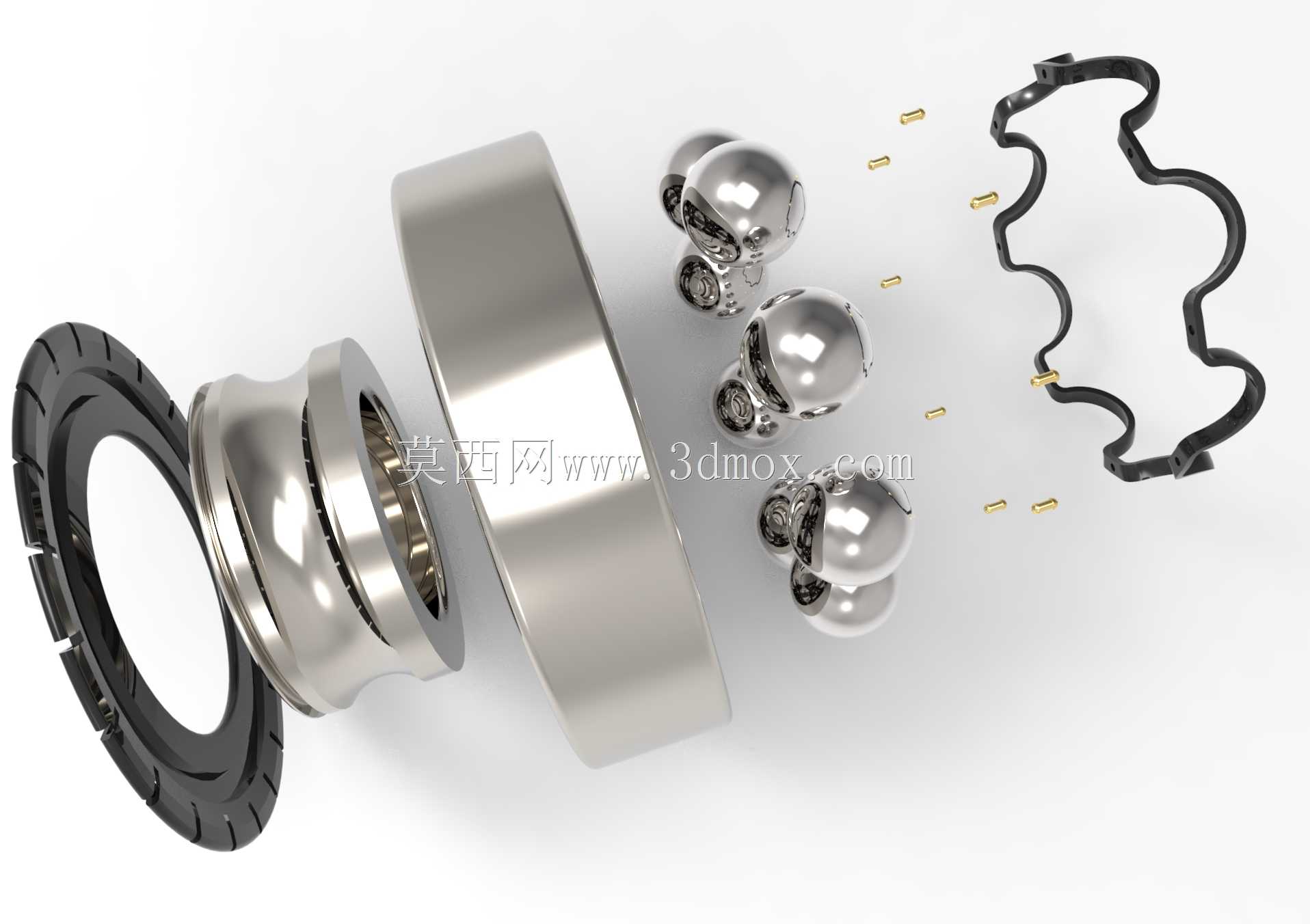

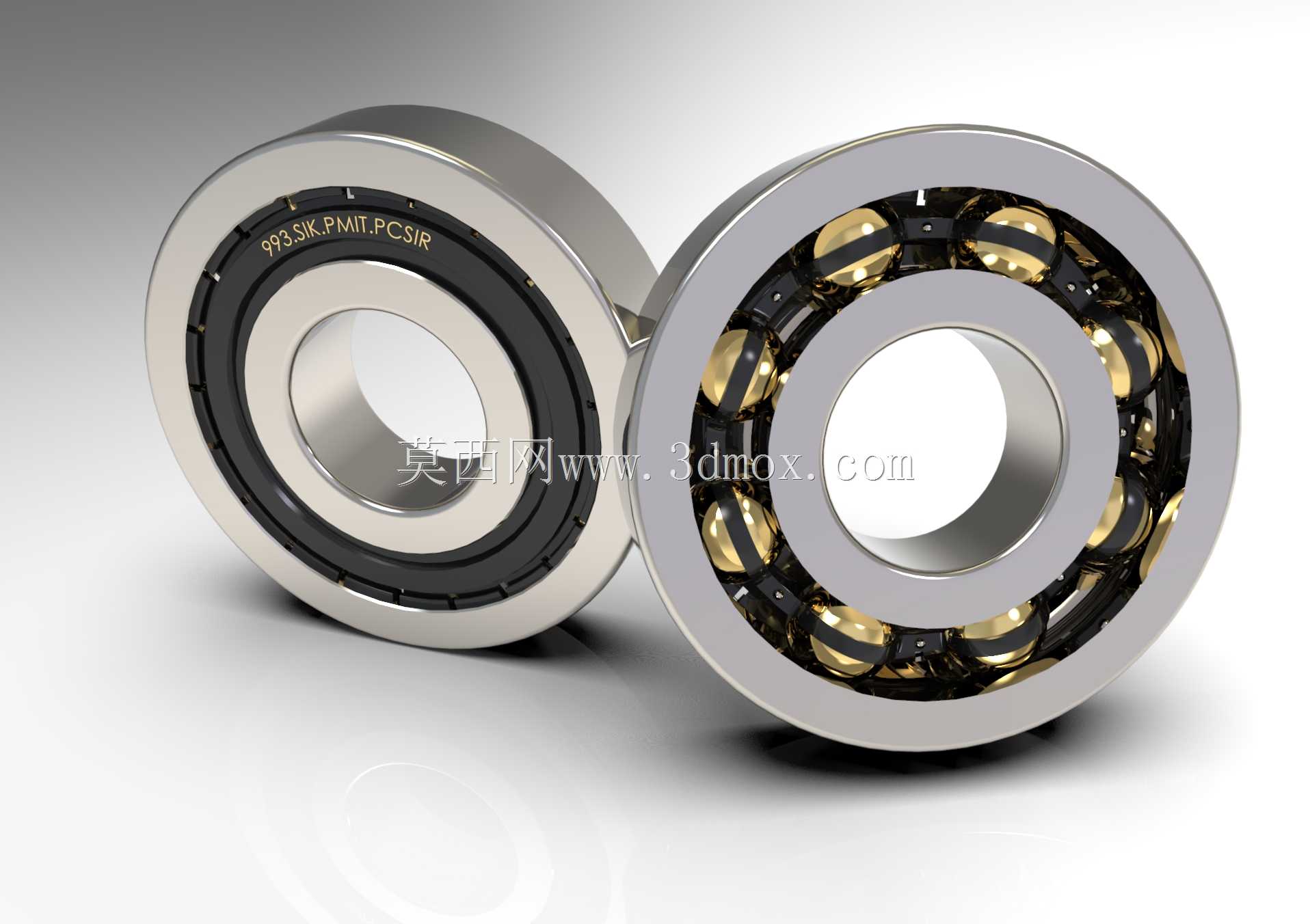

滚珠轴承是旋转传动系统中应用最广泛的支撑类核心零部件，广泛覆盖工业电机、机床主轴、输送辊道、汽车传动箱、家电动力模块、风电增速箱等各类需要低摩擦旋转支撑的场景，核心作用是承接旋转轴的径向与轴向载荷，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损，延长整套设备的无故障运行周期。这款滚珠轴承采用经典深沟球结构设计，整体由内圈、外圈、多颗高精度钢制滚动体、冲压成型保持架四个核心部分组成，内圈与轴颈过盈配合随轴同步旋转，外圈与设备轴承座过渡配合起到固定支撑作用，滚动体均匀分布在内外圈的滚道之间，通过滚动接触传递载荷，保持架则将所有滚动体等距分隔，避免滚动体之间直接接触产生额外摩擦与碰撞磨损，同时引导滚动体在滚道内平稳循环运转。设计过程中首先根据目标承载场景核算额定动载荷与静载荷参数，确定滚动体的直径、数量与滚道曲率半径，保证滚道与滚动体的接触应力处于材料许用范围之内，避免重载下出现接触疲劳点蚀；其次优化保持架的兜孔间隙与结构形态，既保证滚动体运转时无卡滞，又能在高速运转时降低保持架的风阻与振动噪声；同时严格控制内外圈的安装配合尺寸，内圈内径公差、外圈外径公差、端面平行度、滚道径向跳动量都按照通用机械传动的精度要求设定，能够适配多数常规工业场景的安装边界，不需要额外定制轴承座或轴颈尺寸即可完成装配。实际应用中，这类轴承可以承受双向径向载荷与一定程度的轴向载荷，在中等转速工况下运转平稳，摩擦系数低，启动阻力小，维护成本低，既可以在常温洁净的工业车间环境中使用，搭配对应的密封结构与润滑脂填充设计后，也可适应多粉尘、存在一定湿度的户外作业场景，是各类旋转机械设备中不可或缺的基础传动部件。
