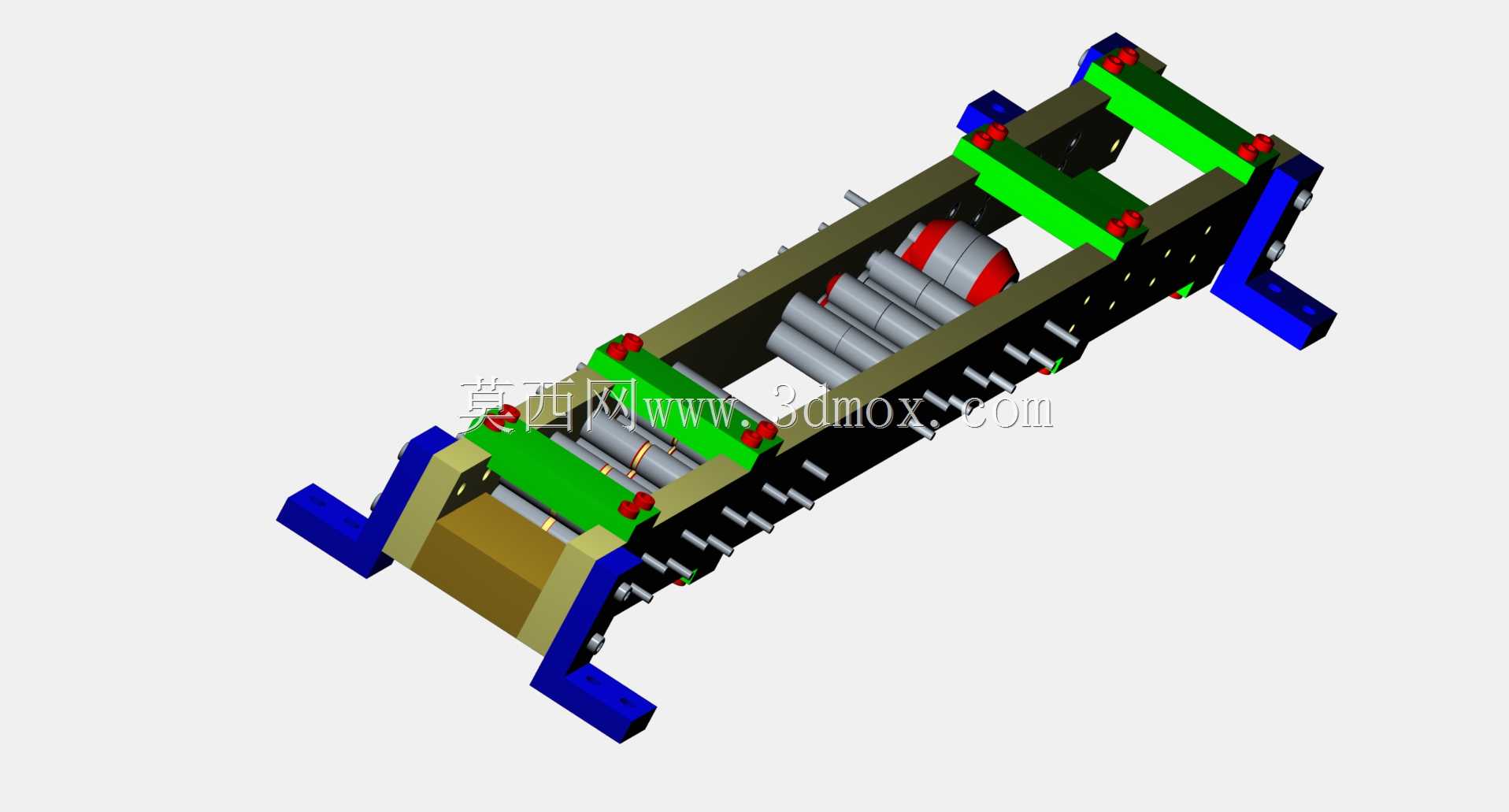

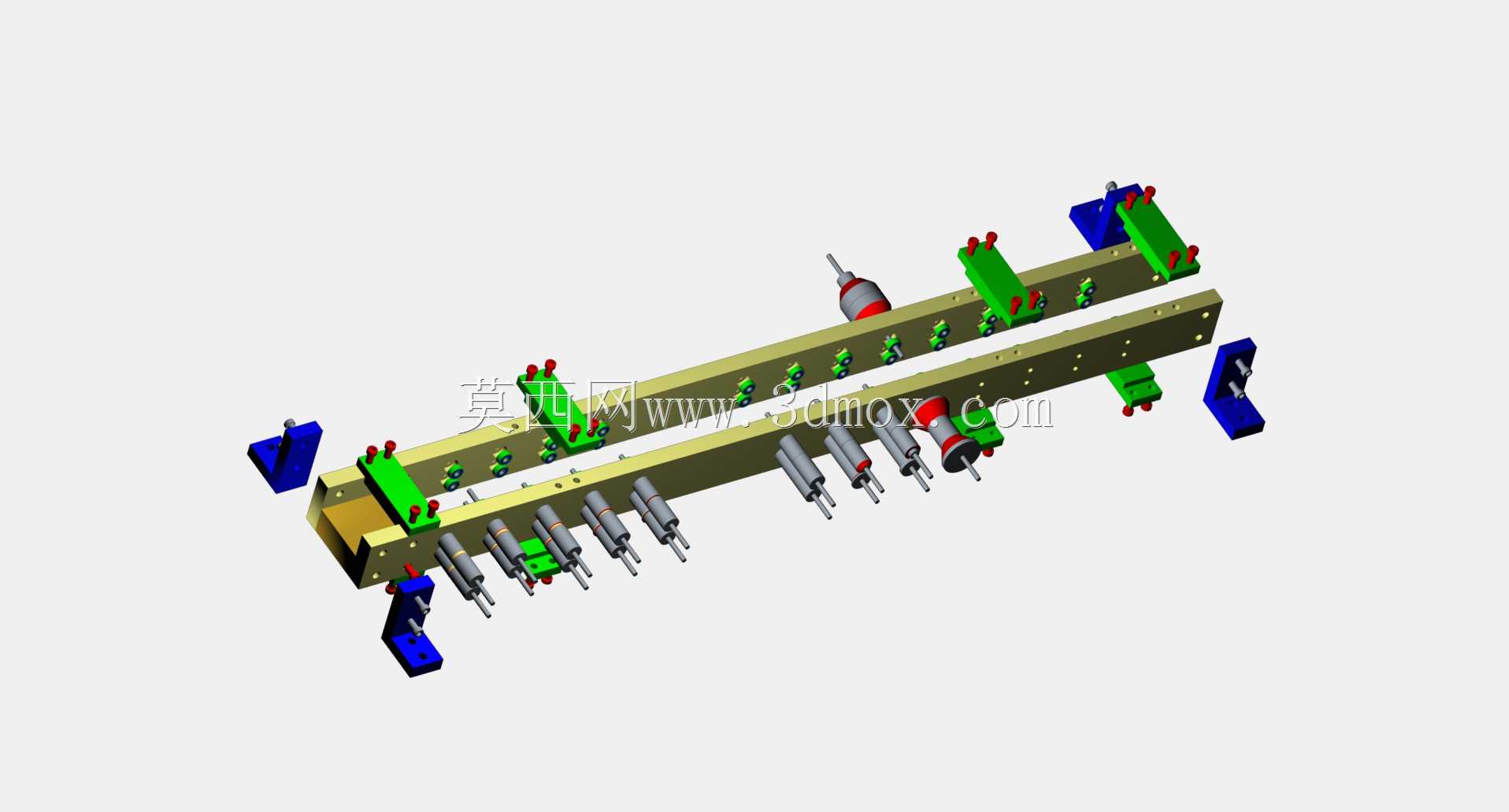

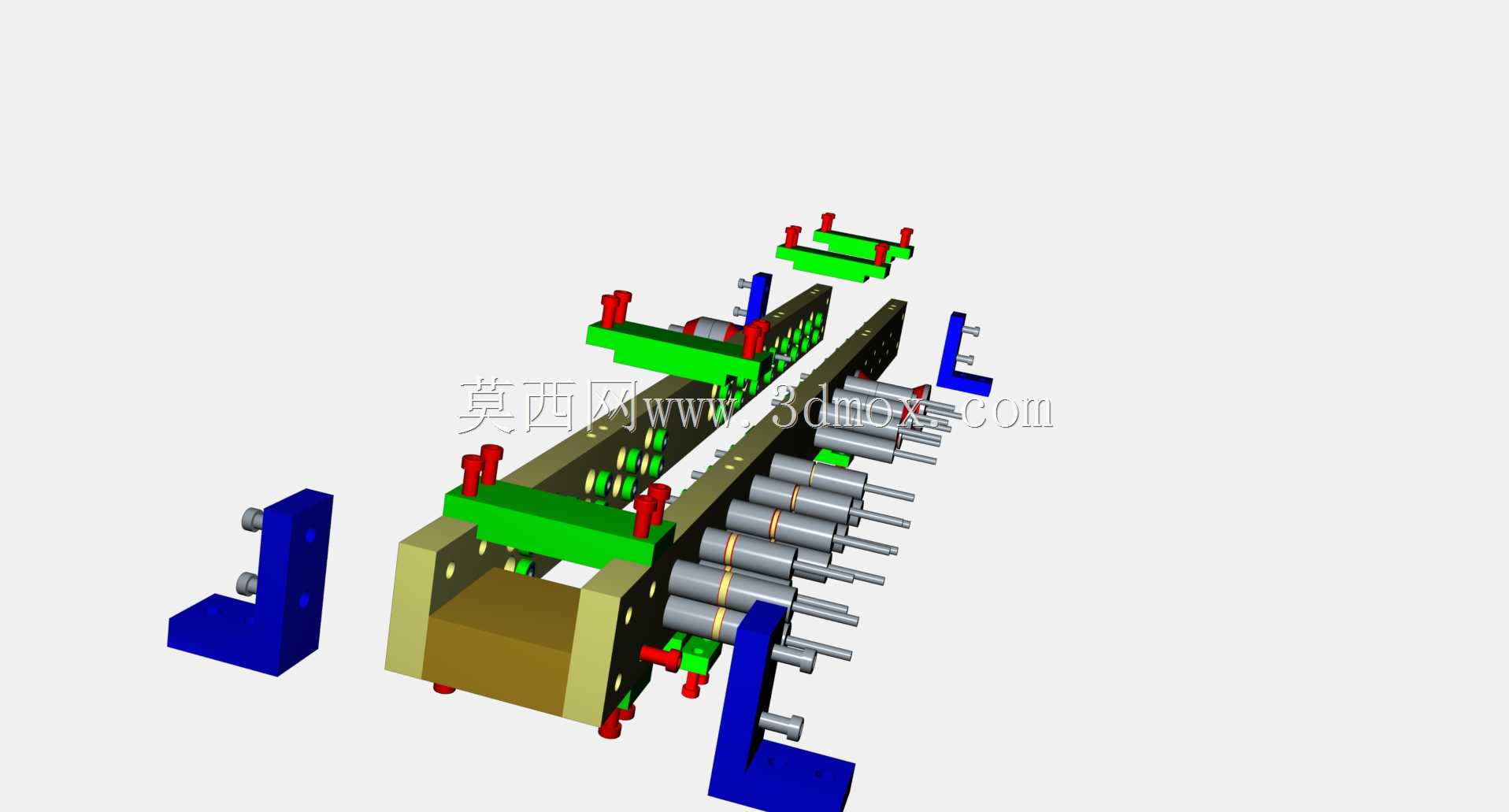

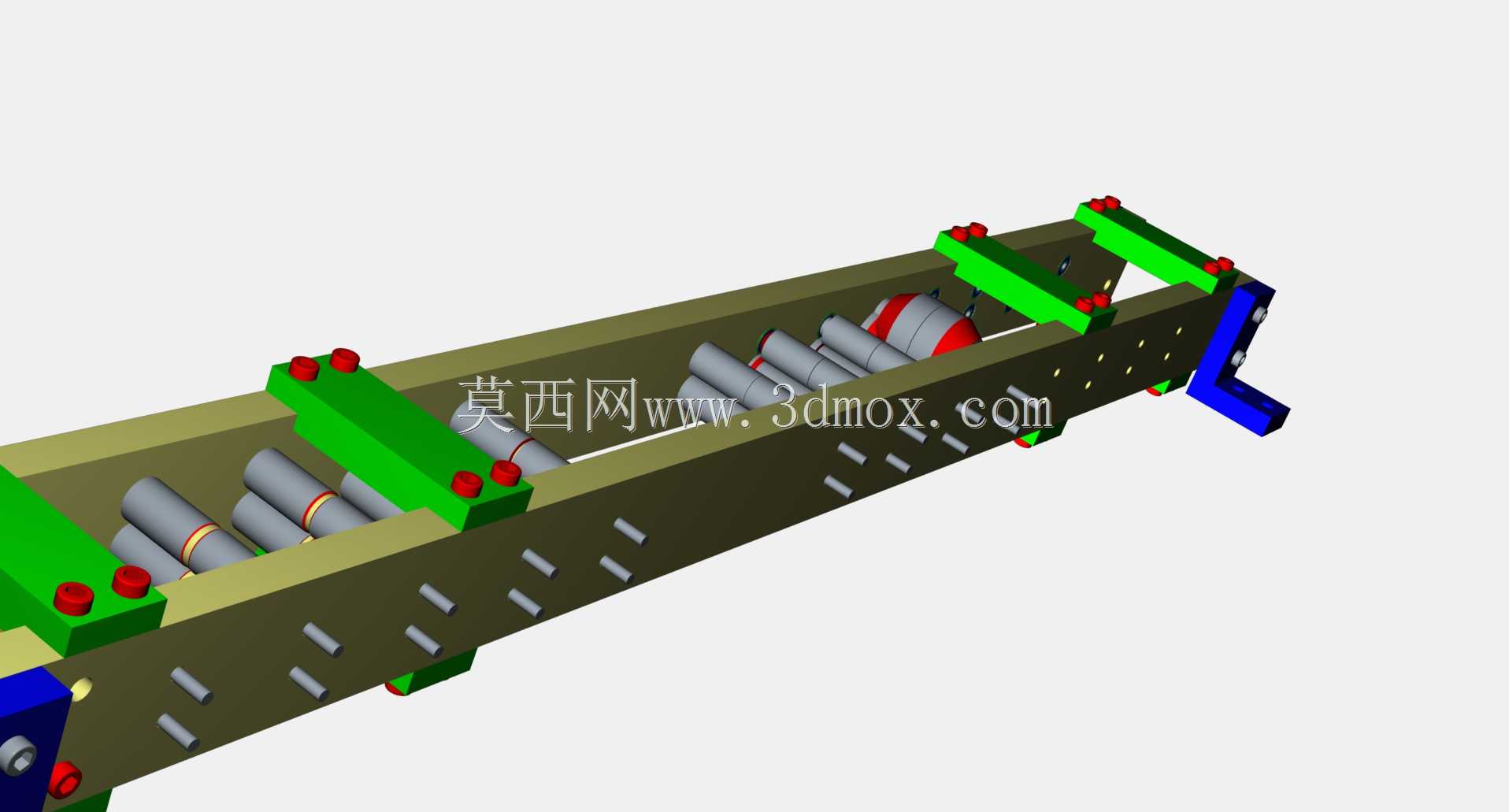

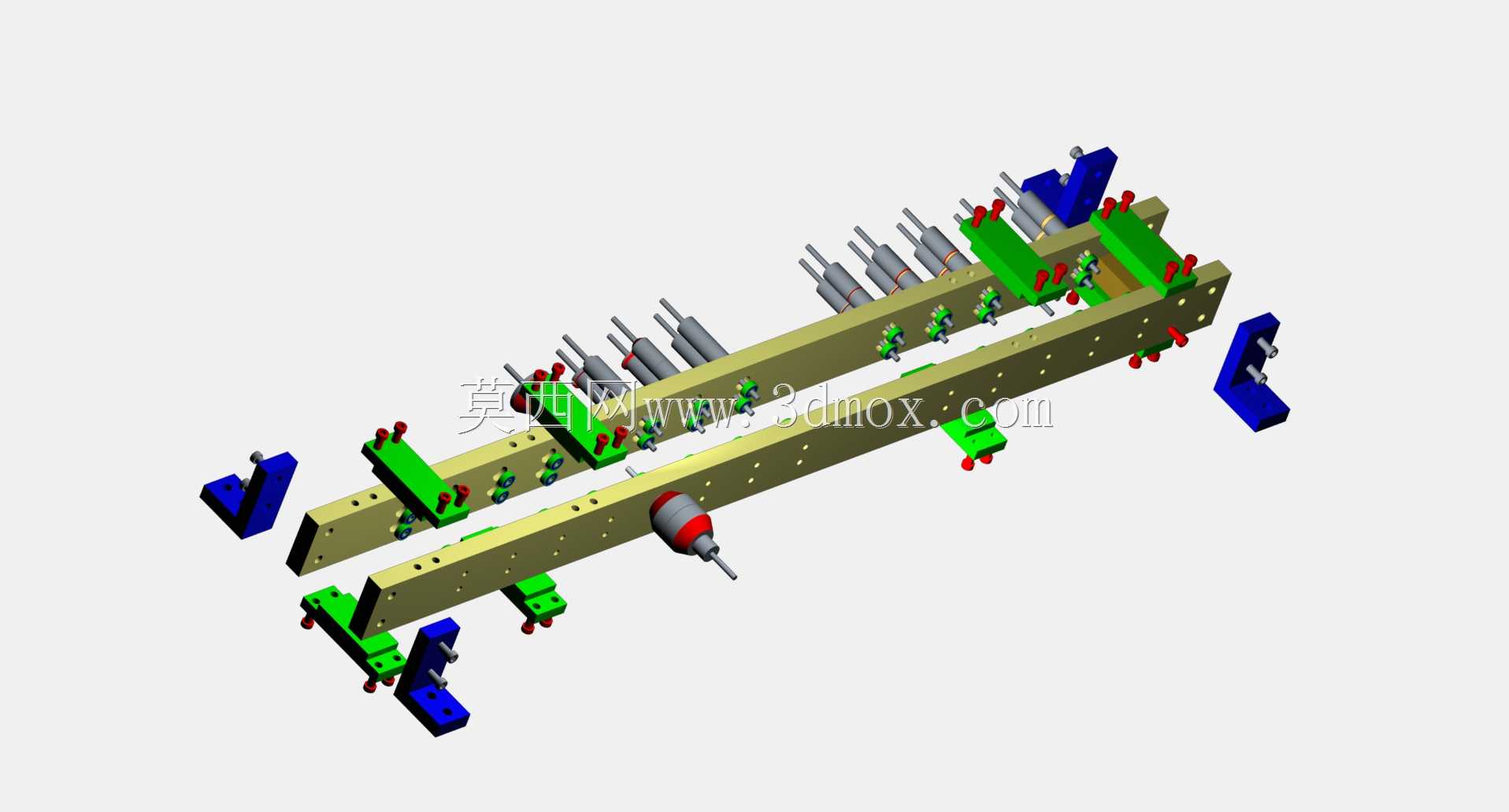

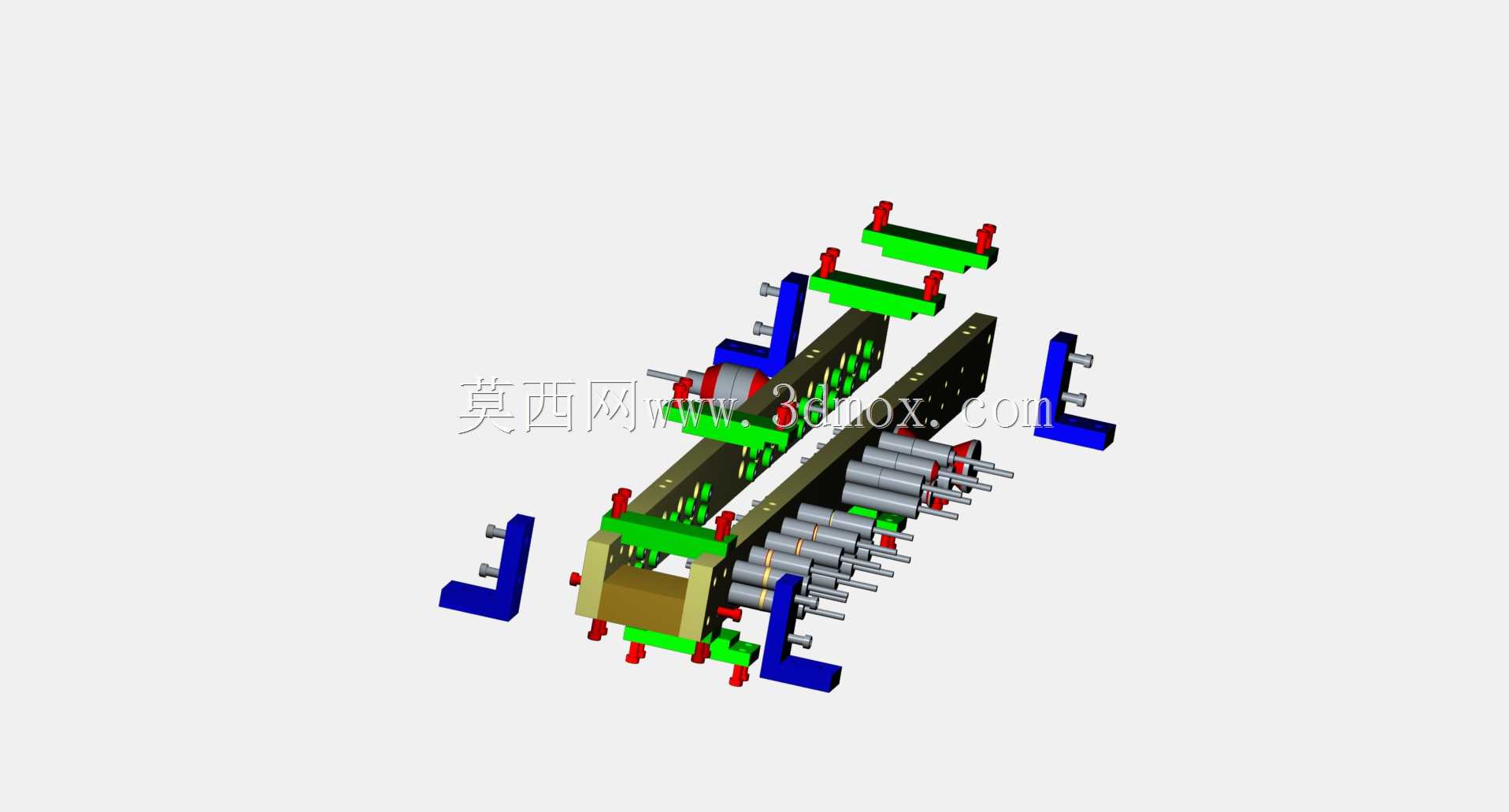

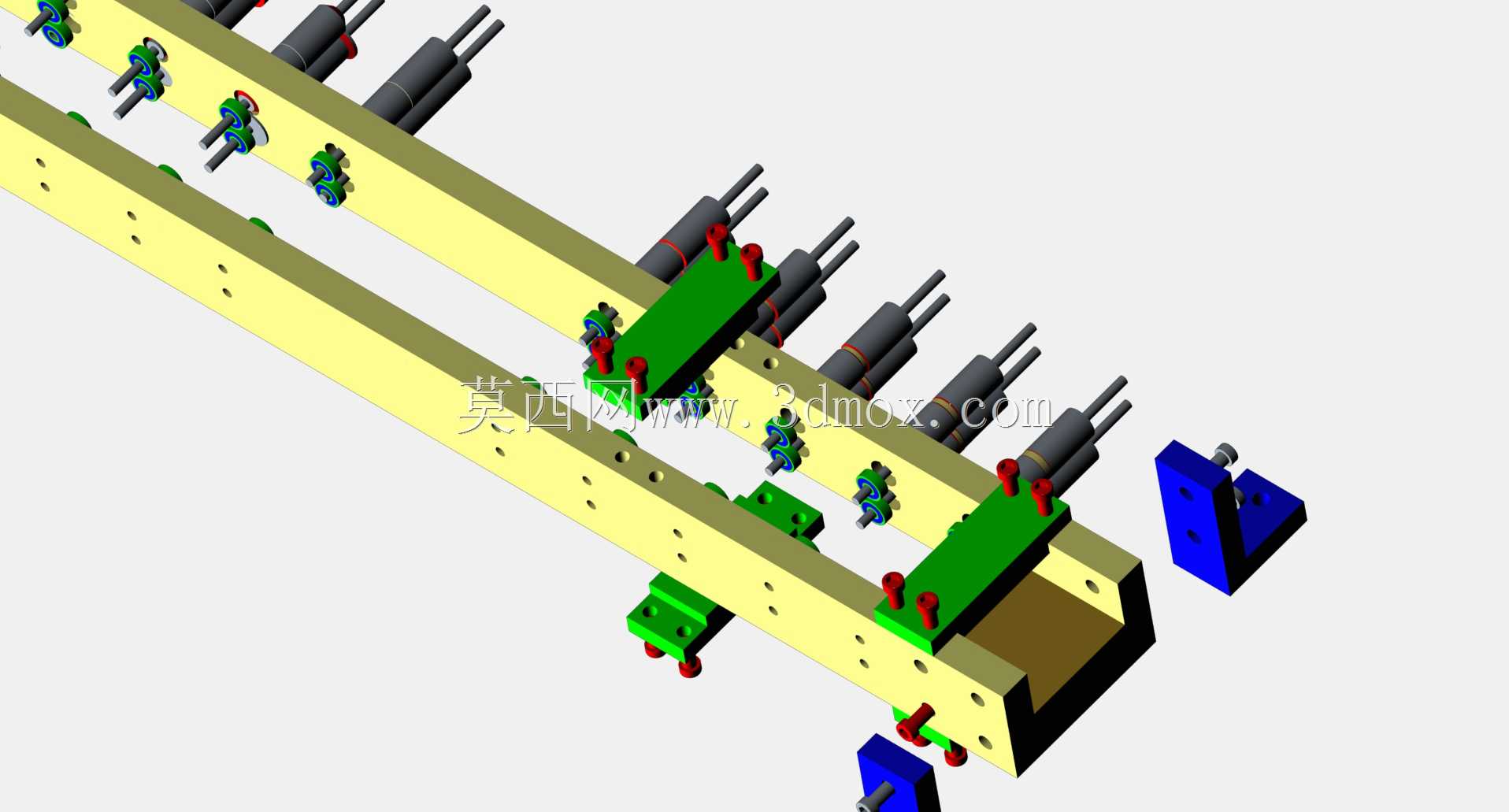

散热器扁管连续滚压成型加工设备

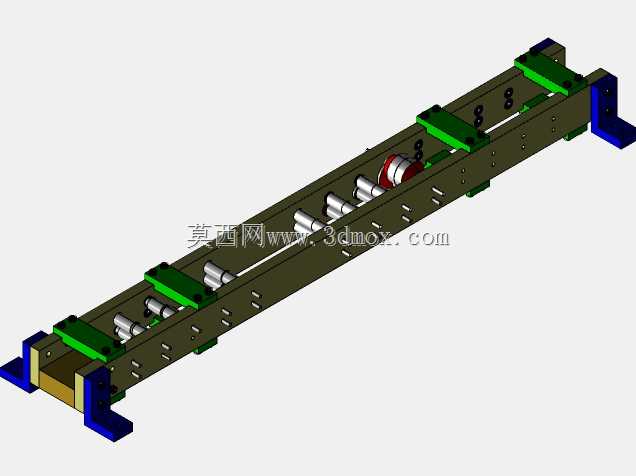

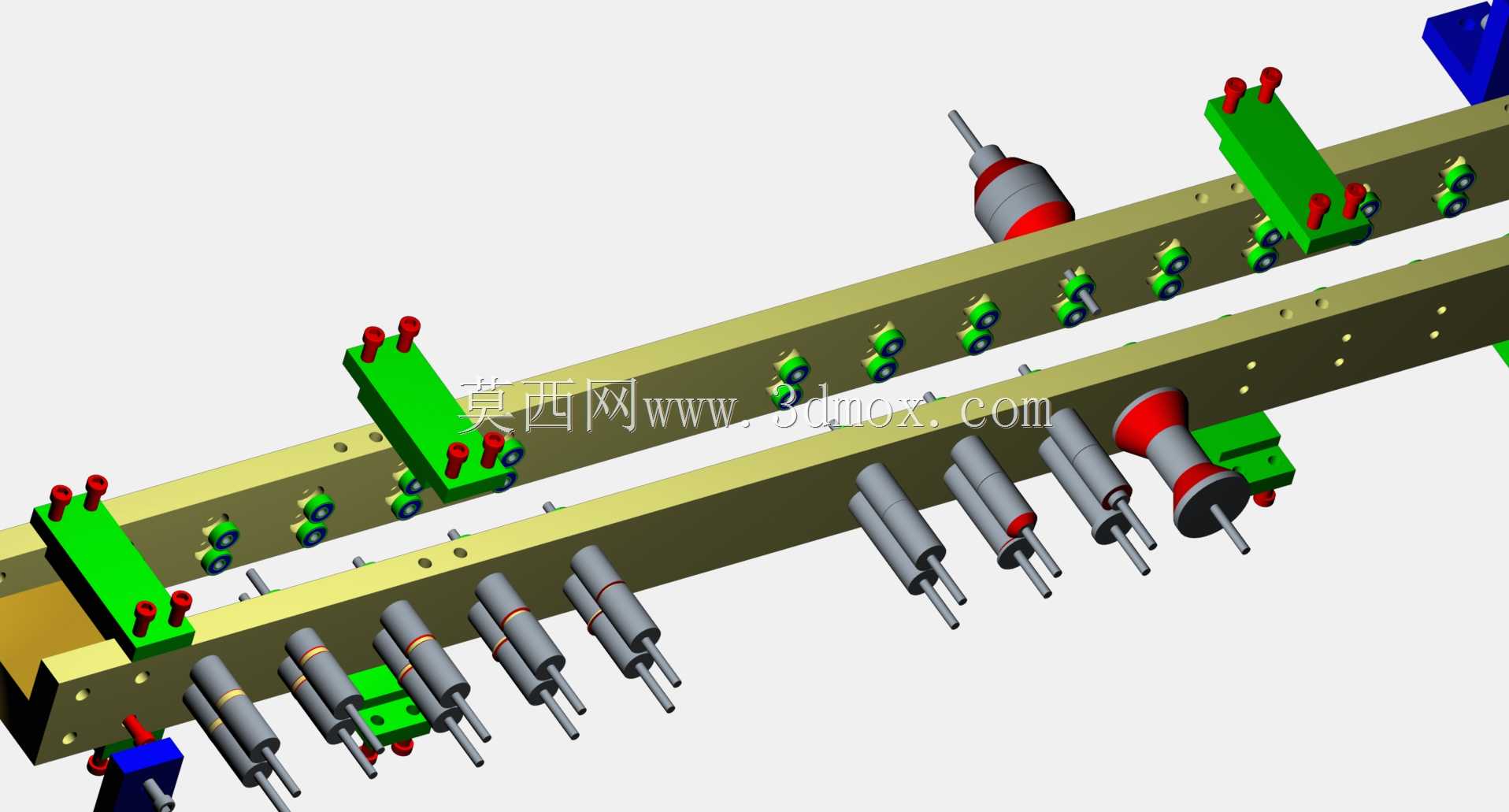

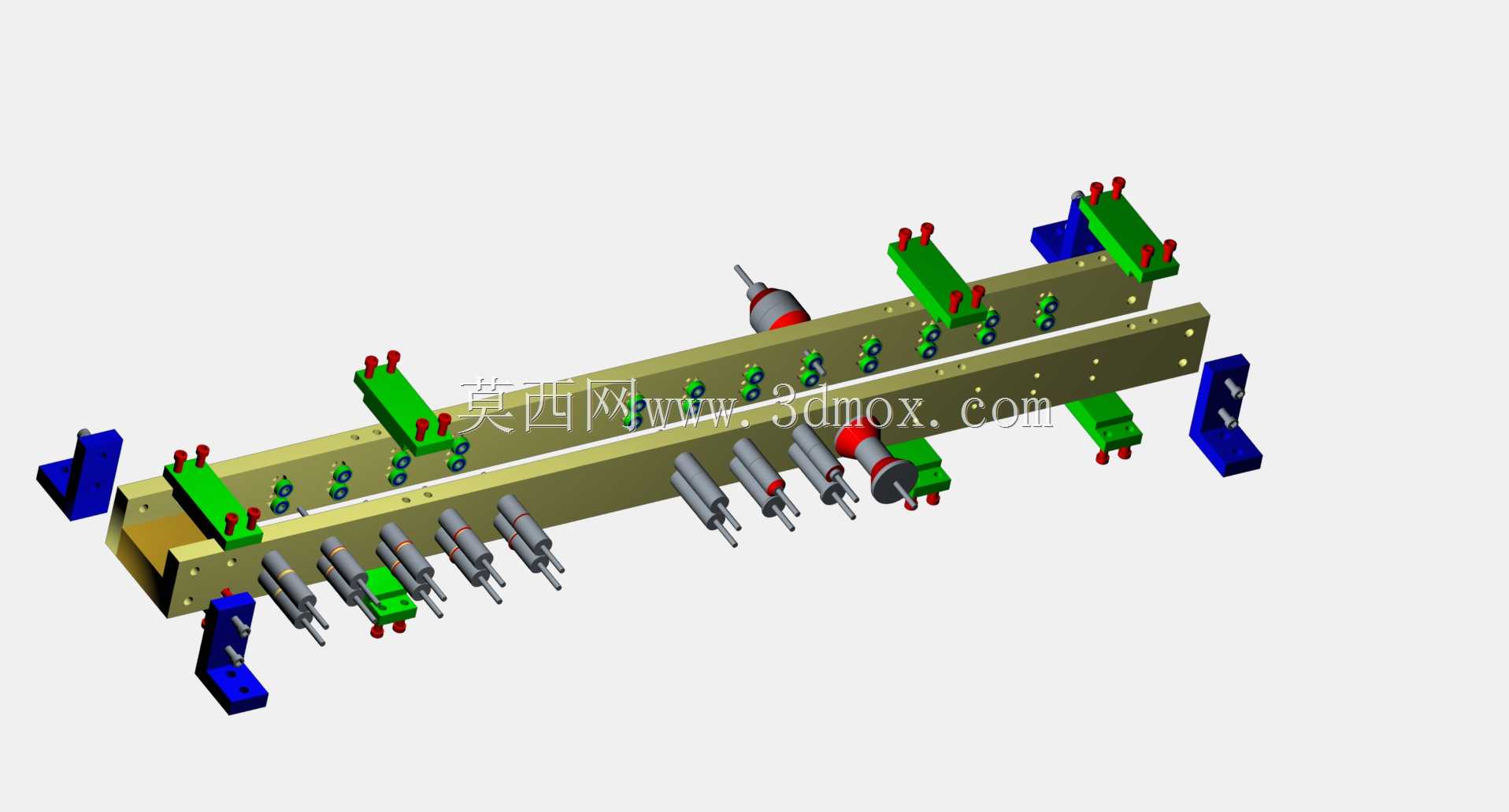

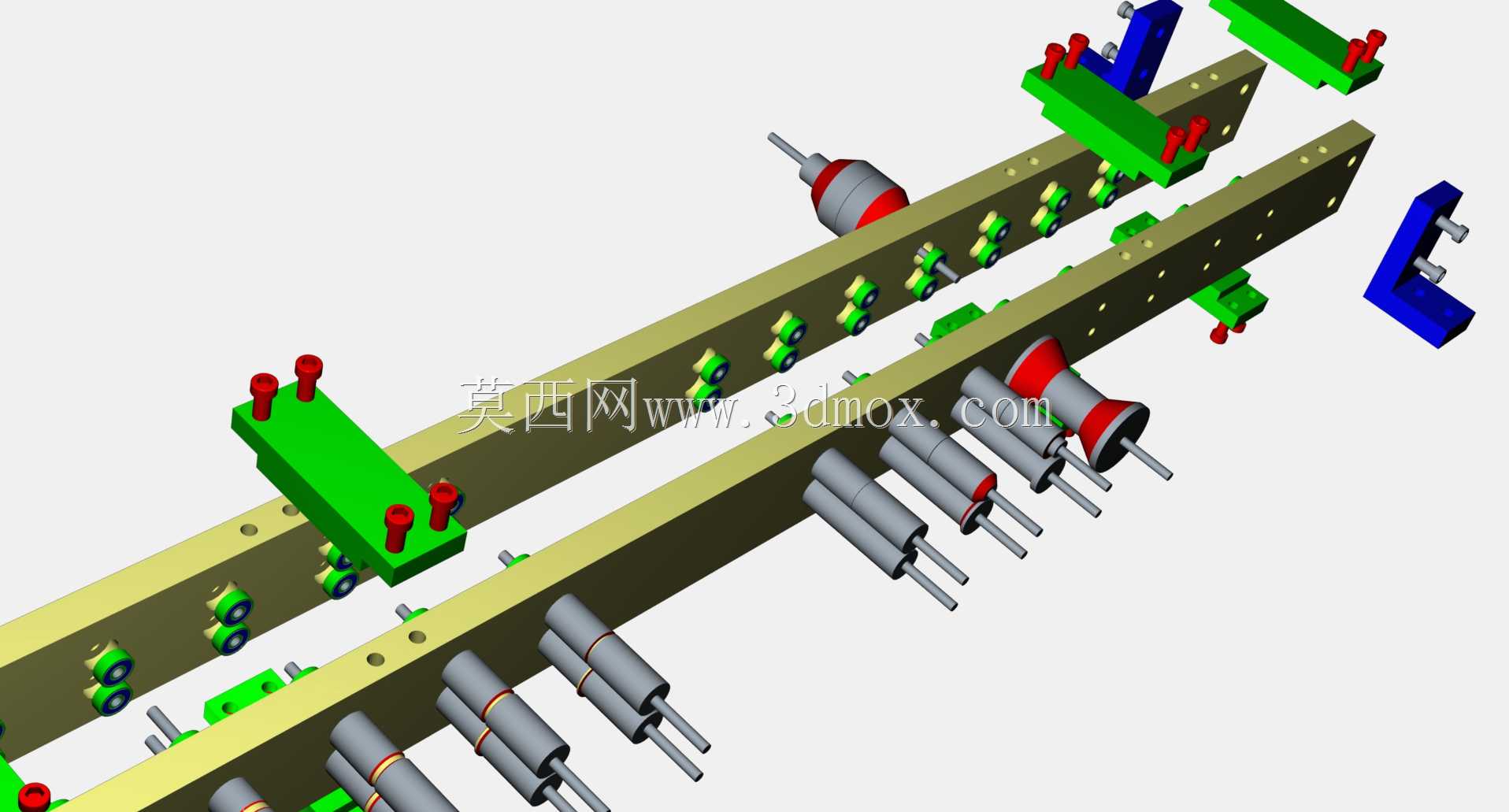

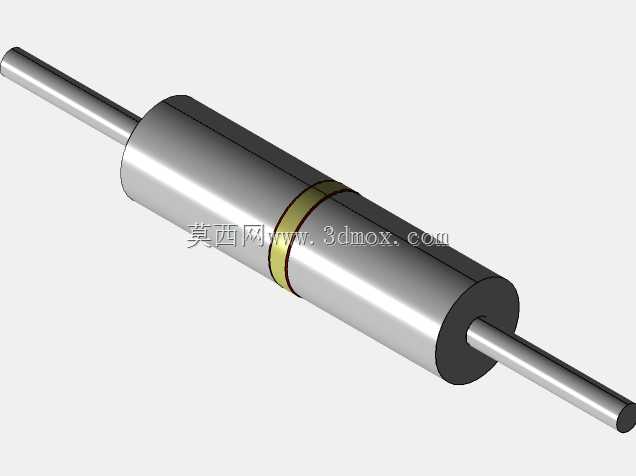

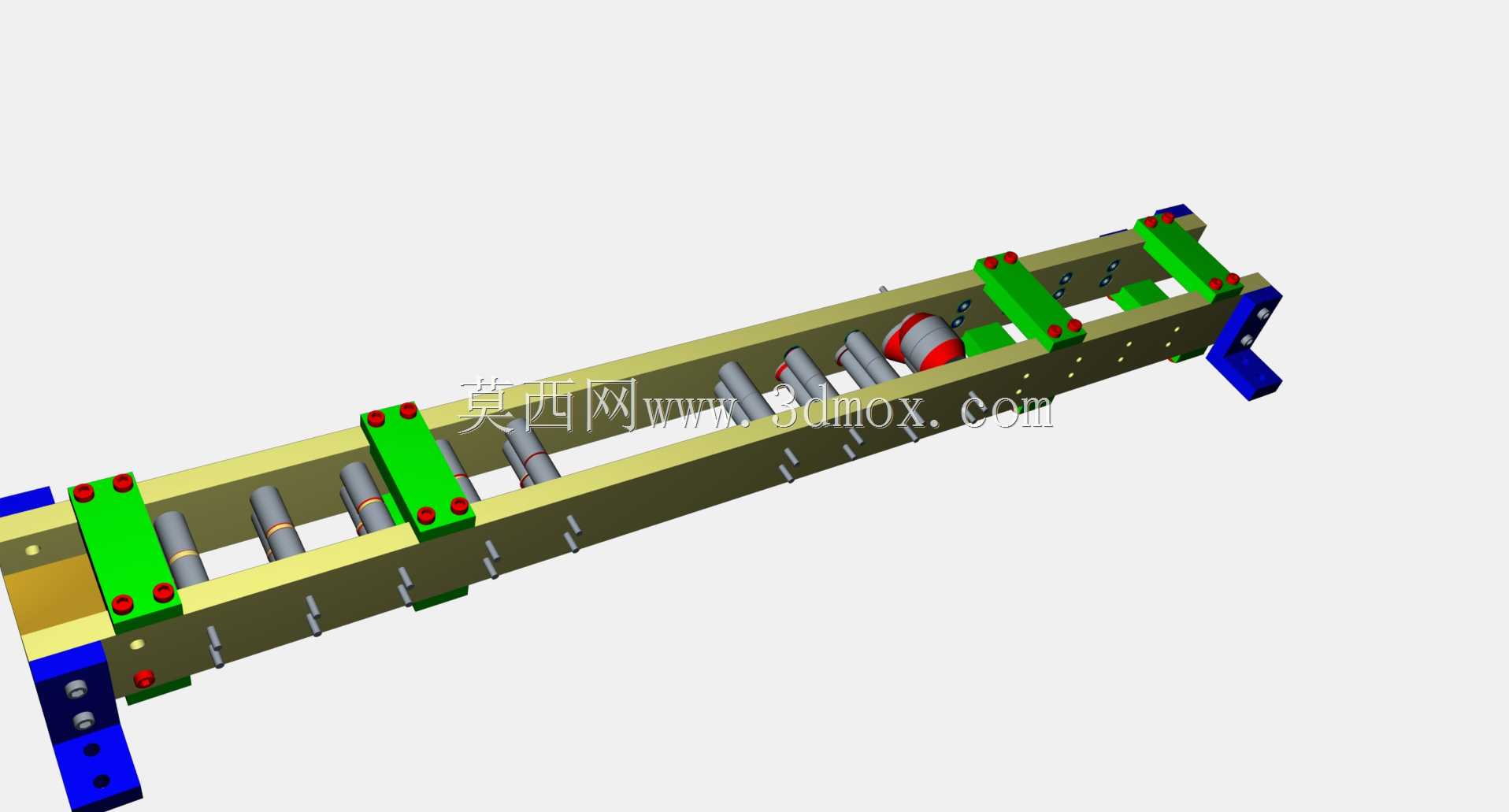

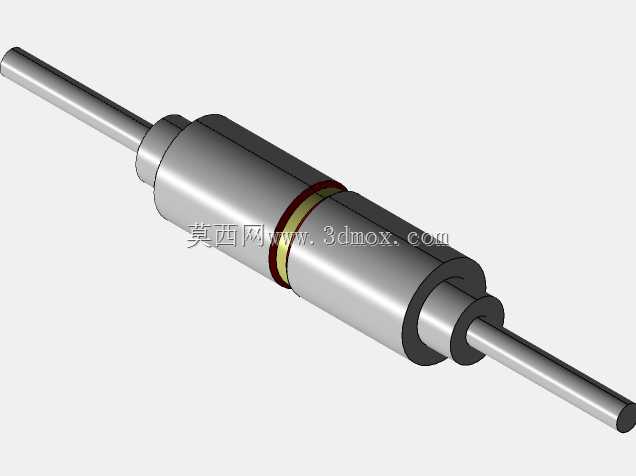

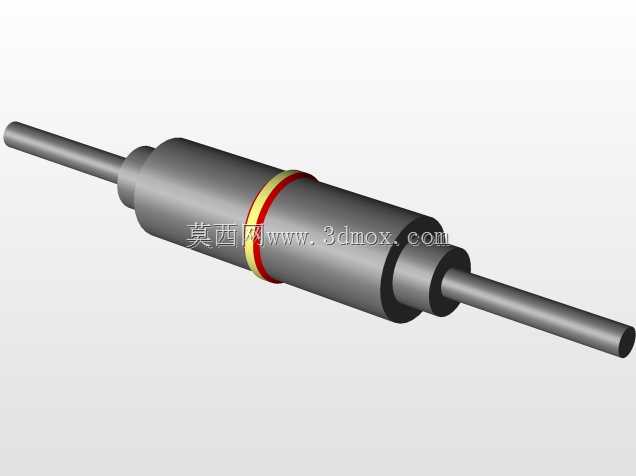

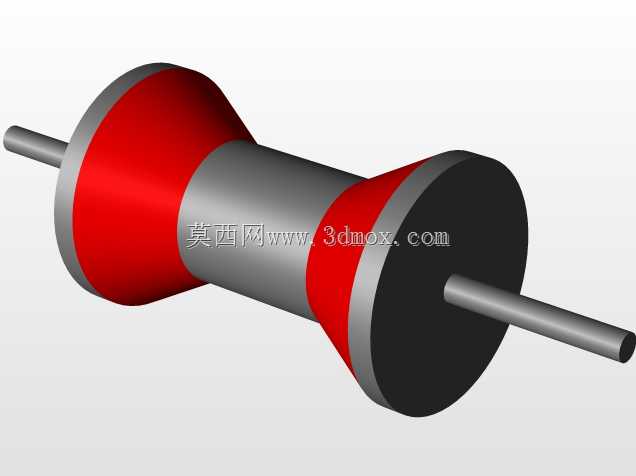

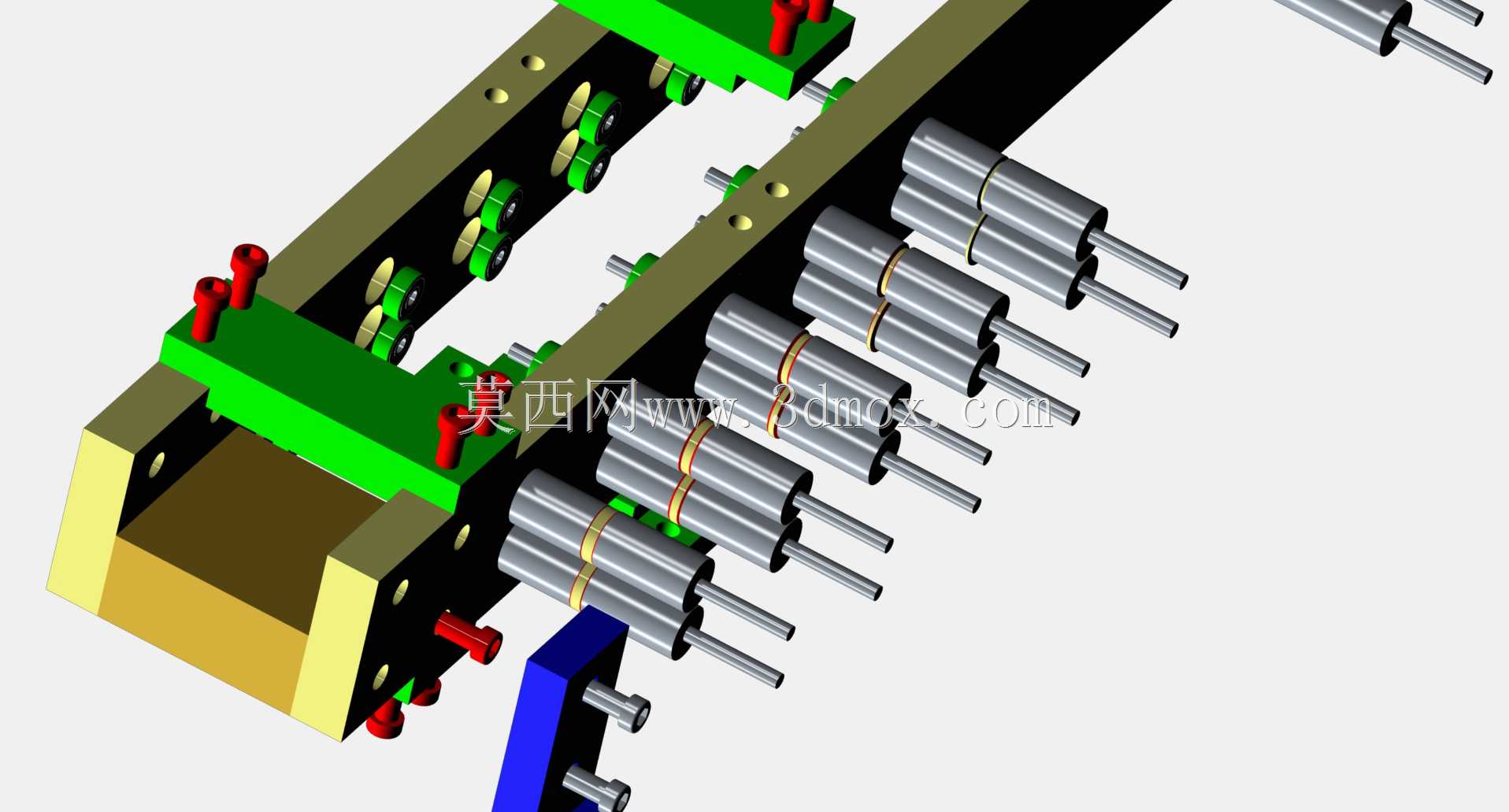

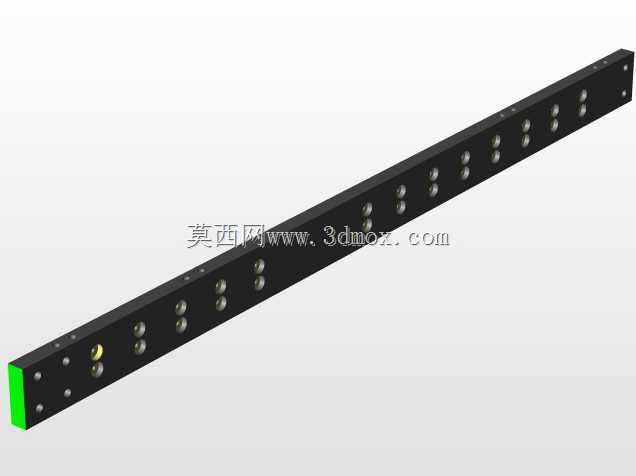

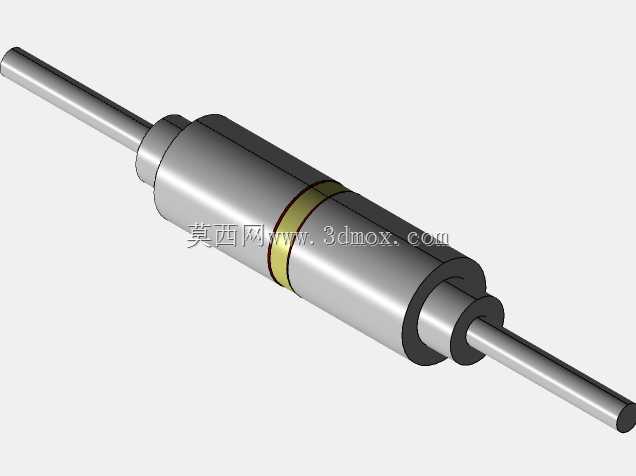

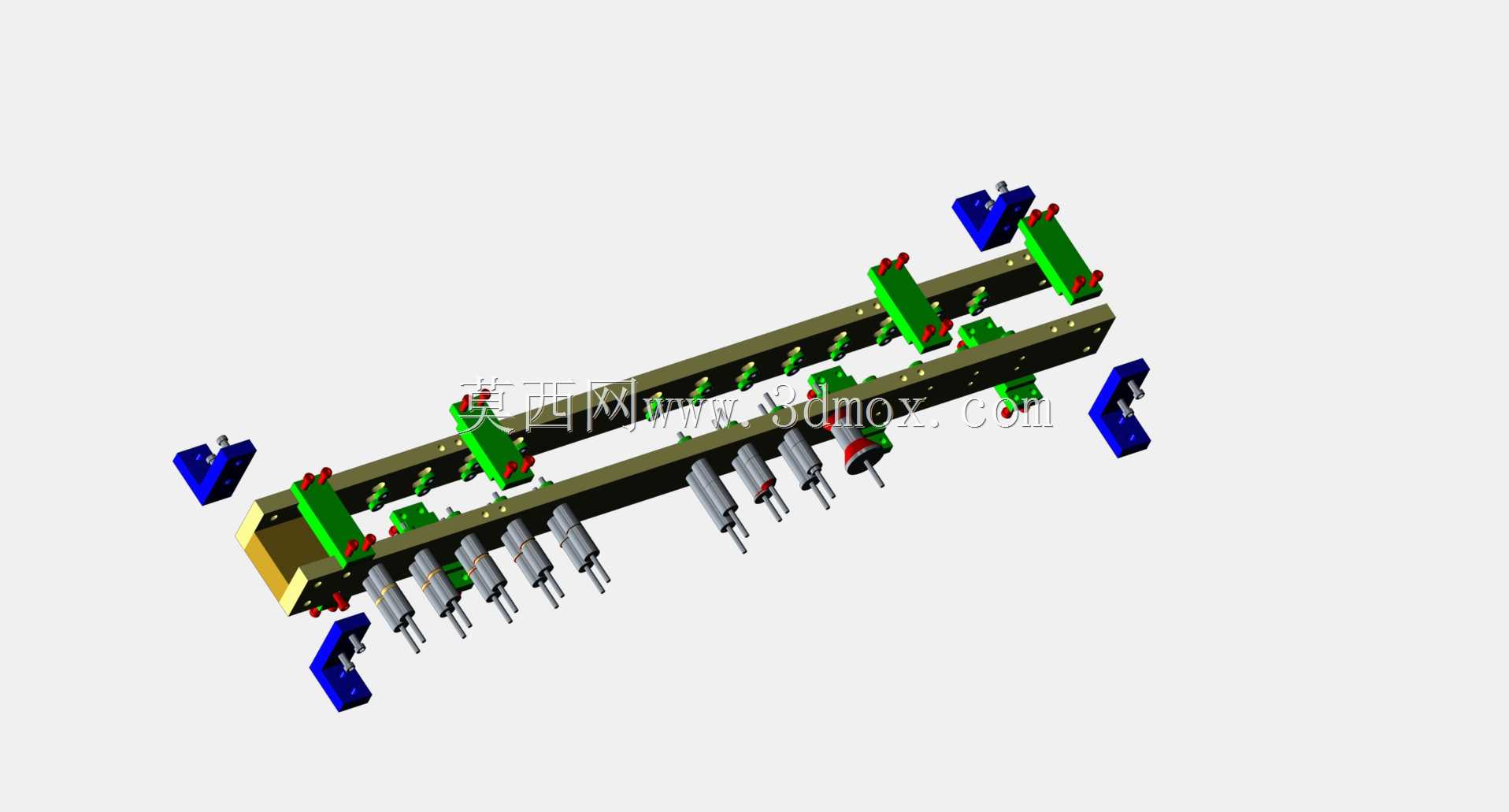

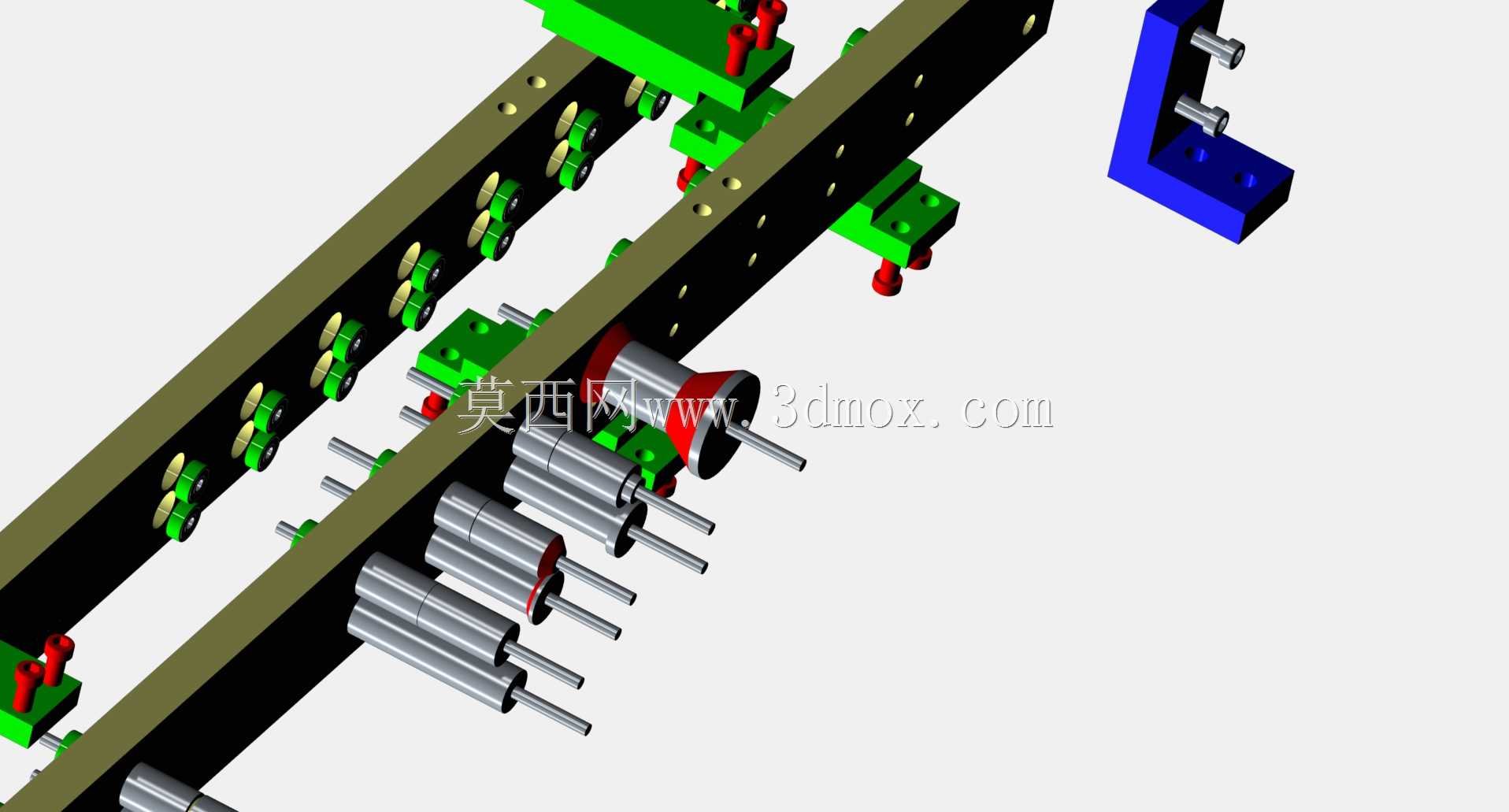

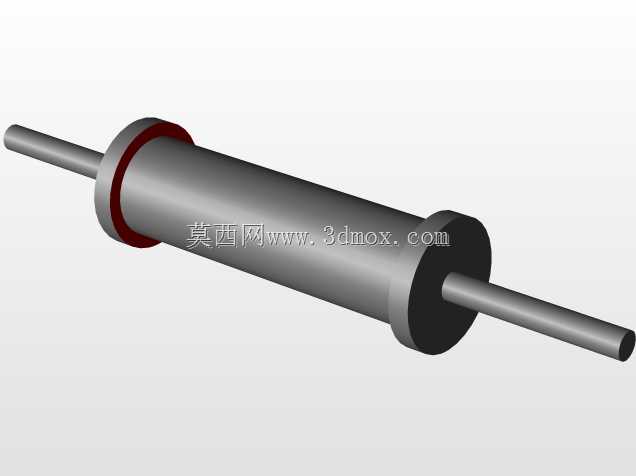

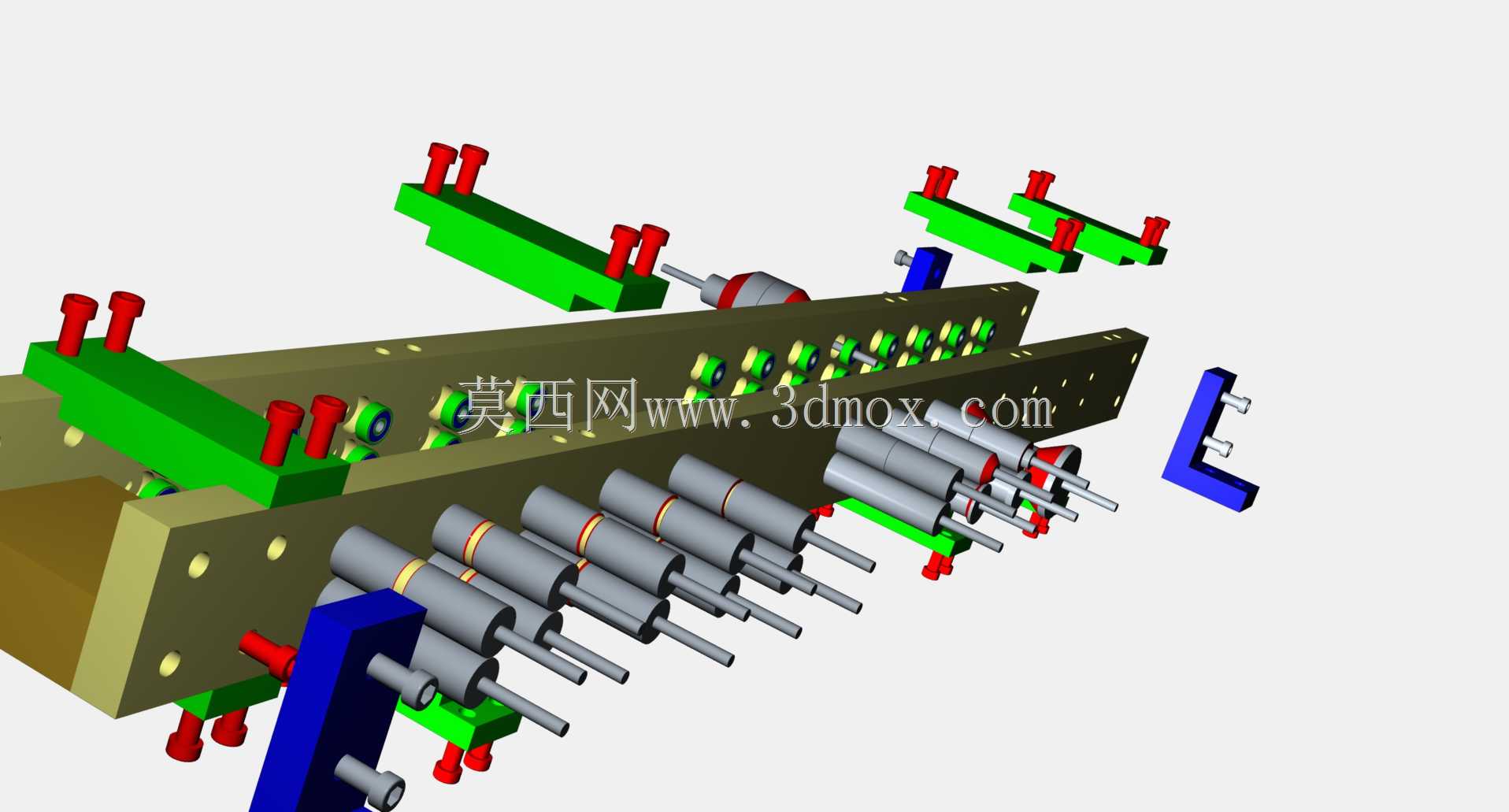

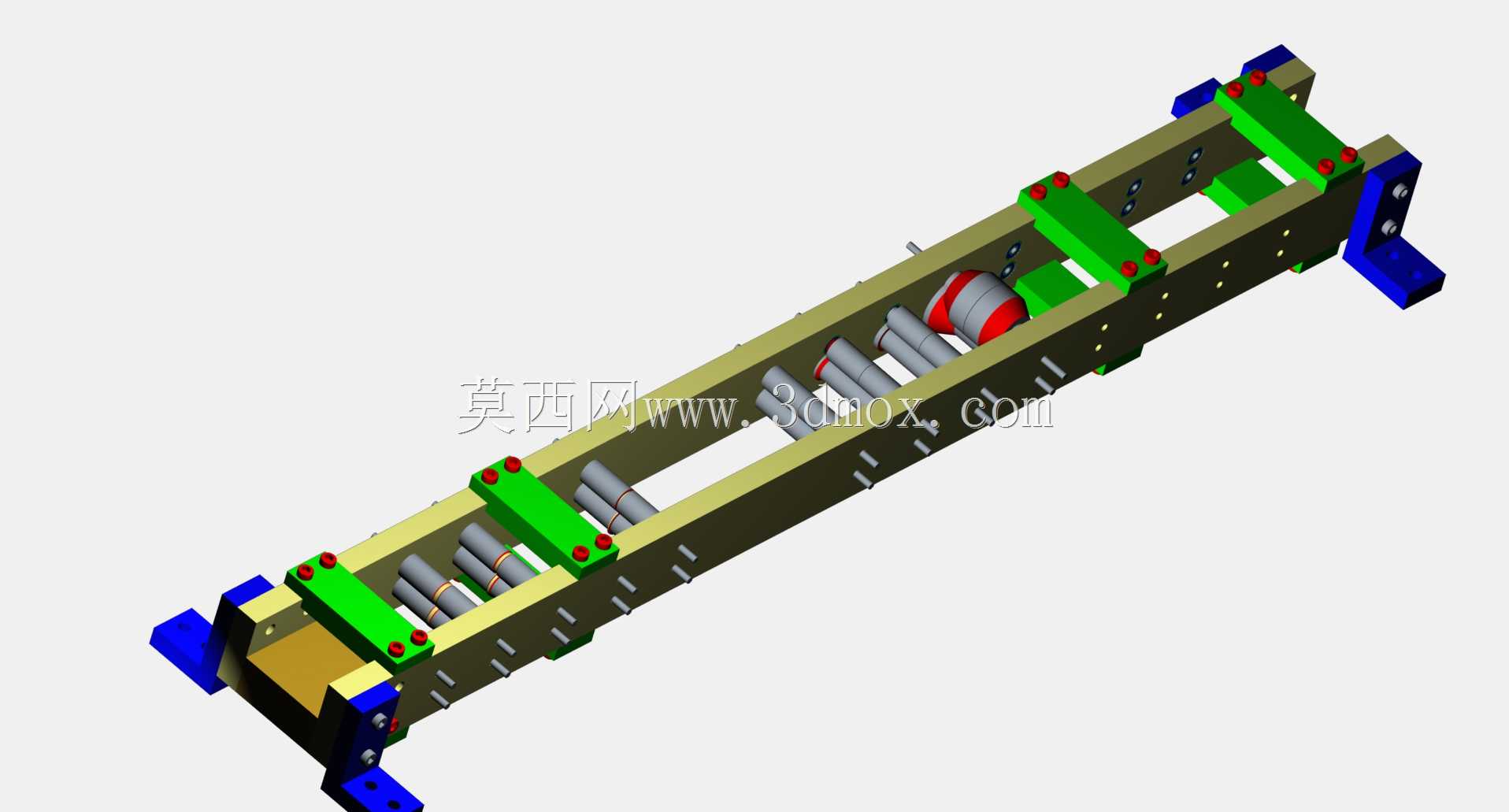

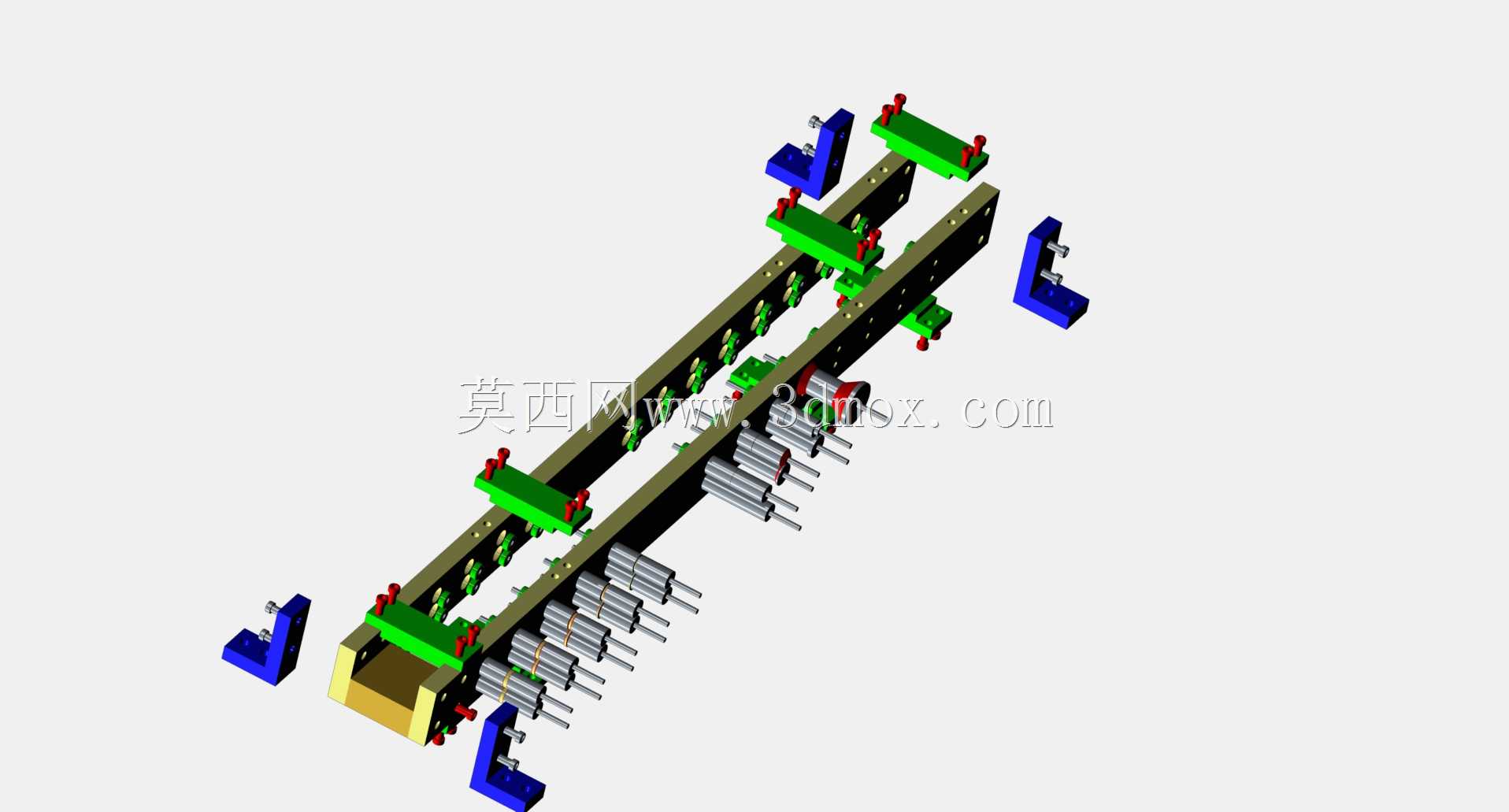

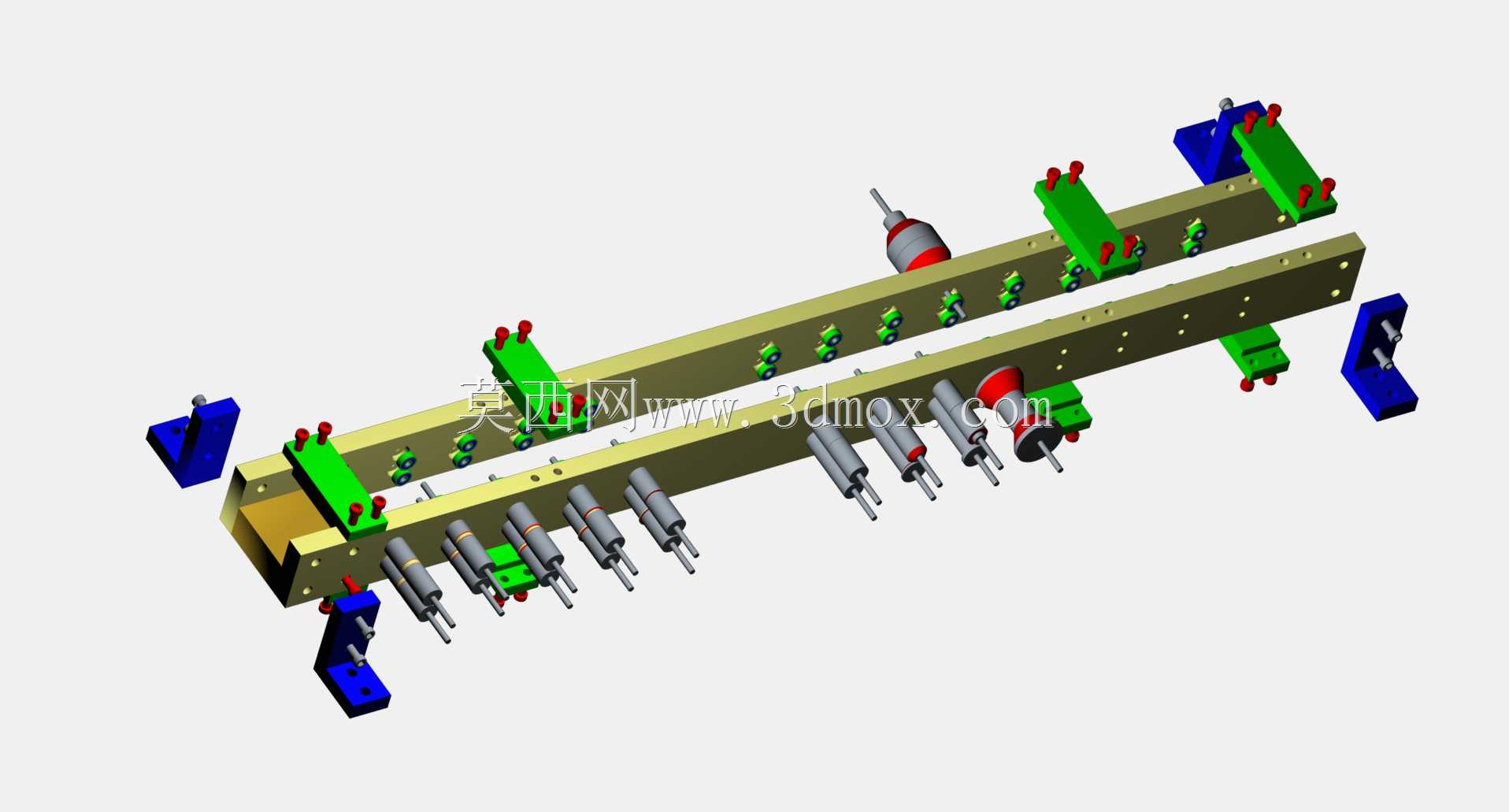

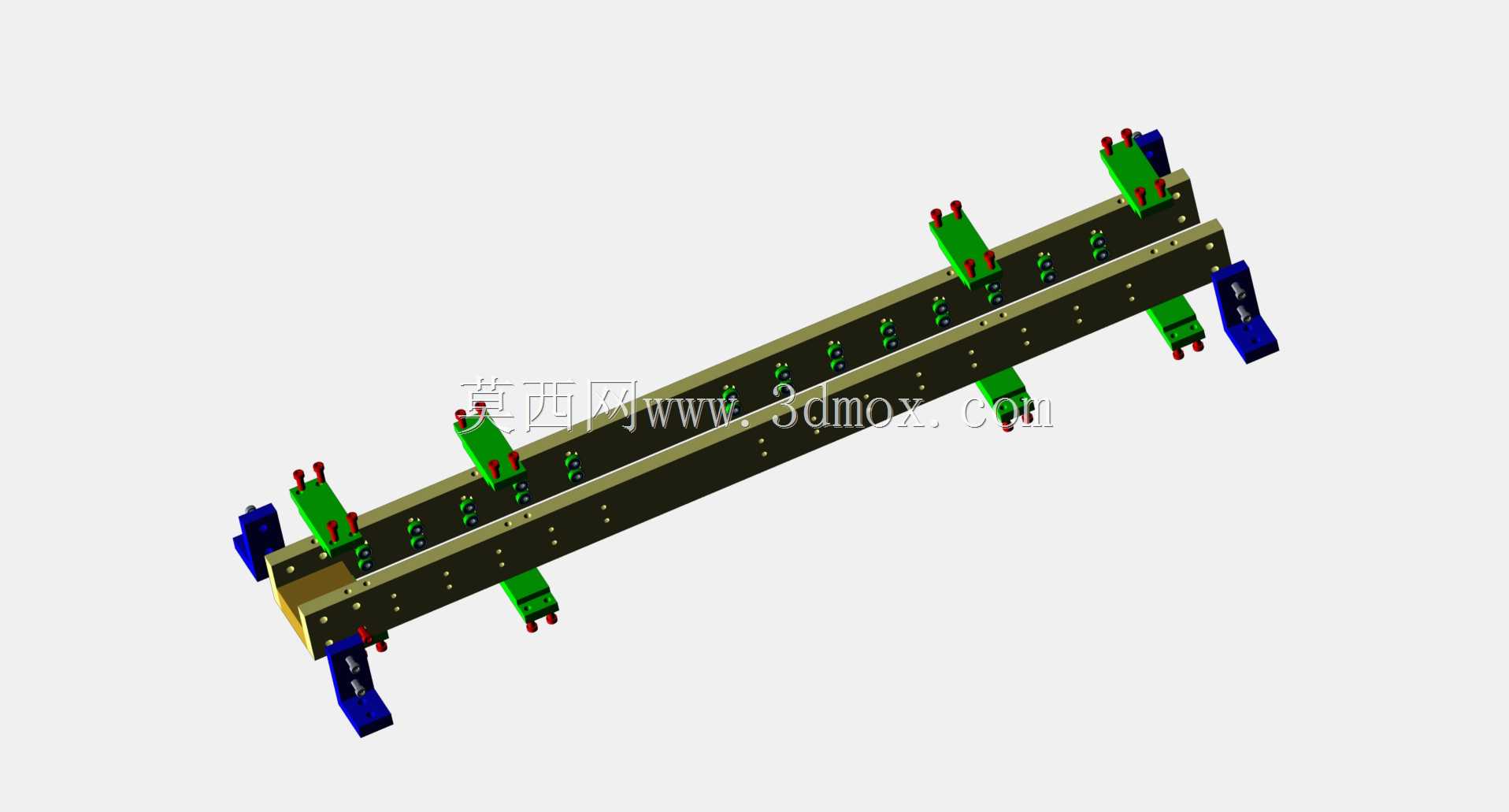

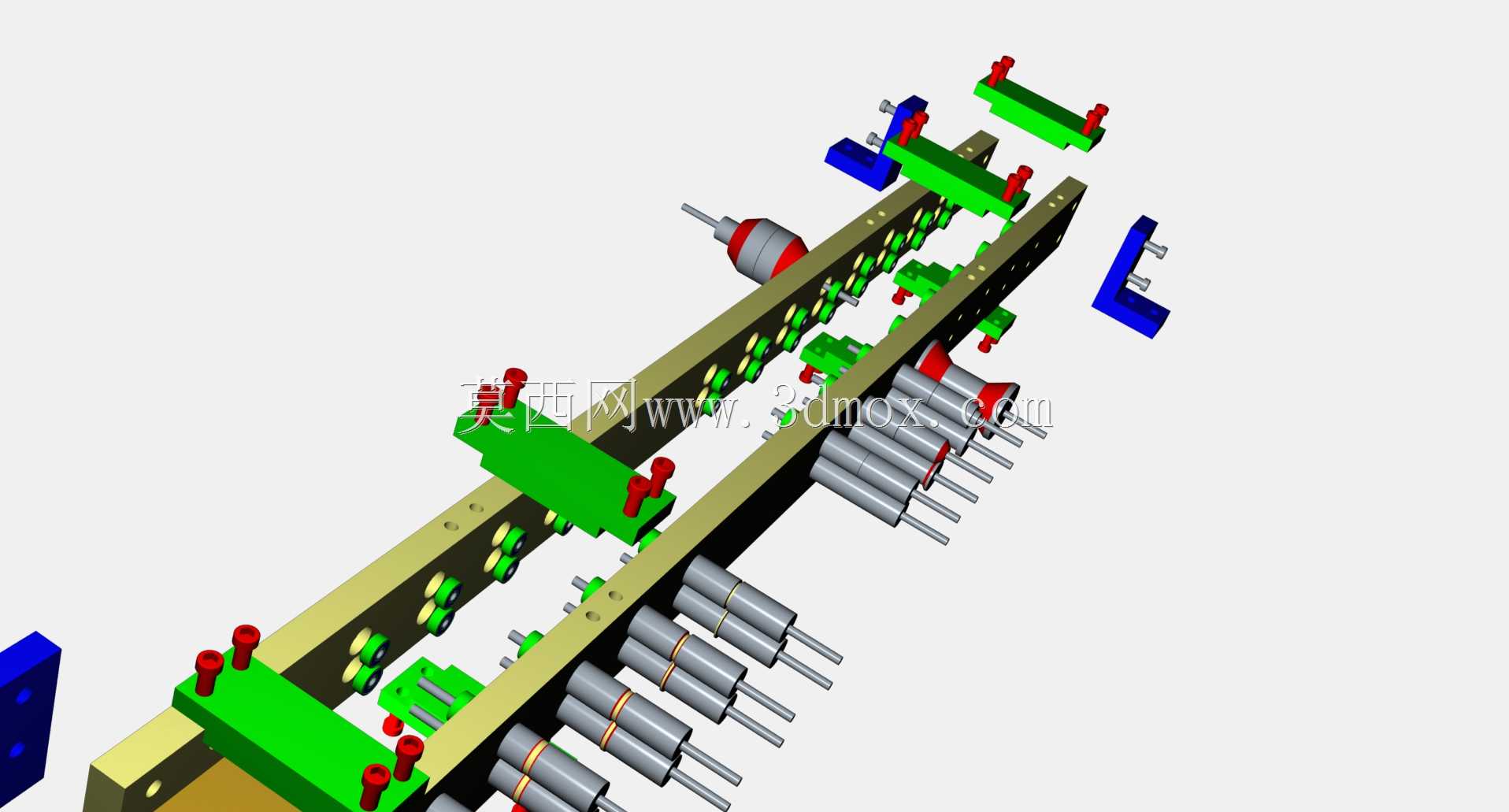

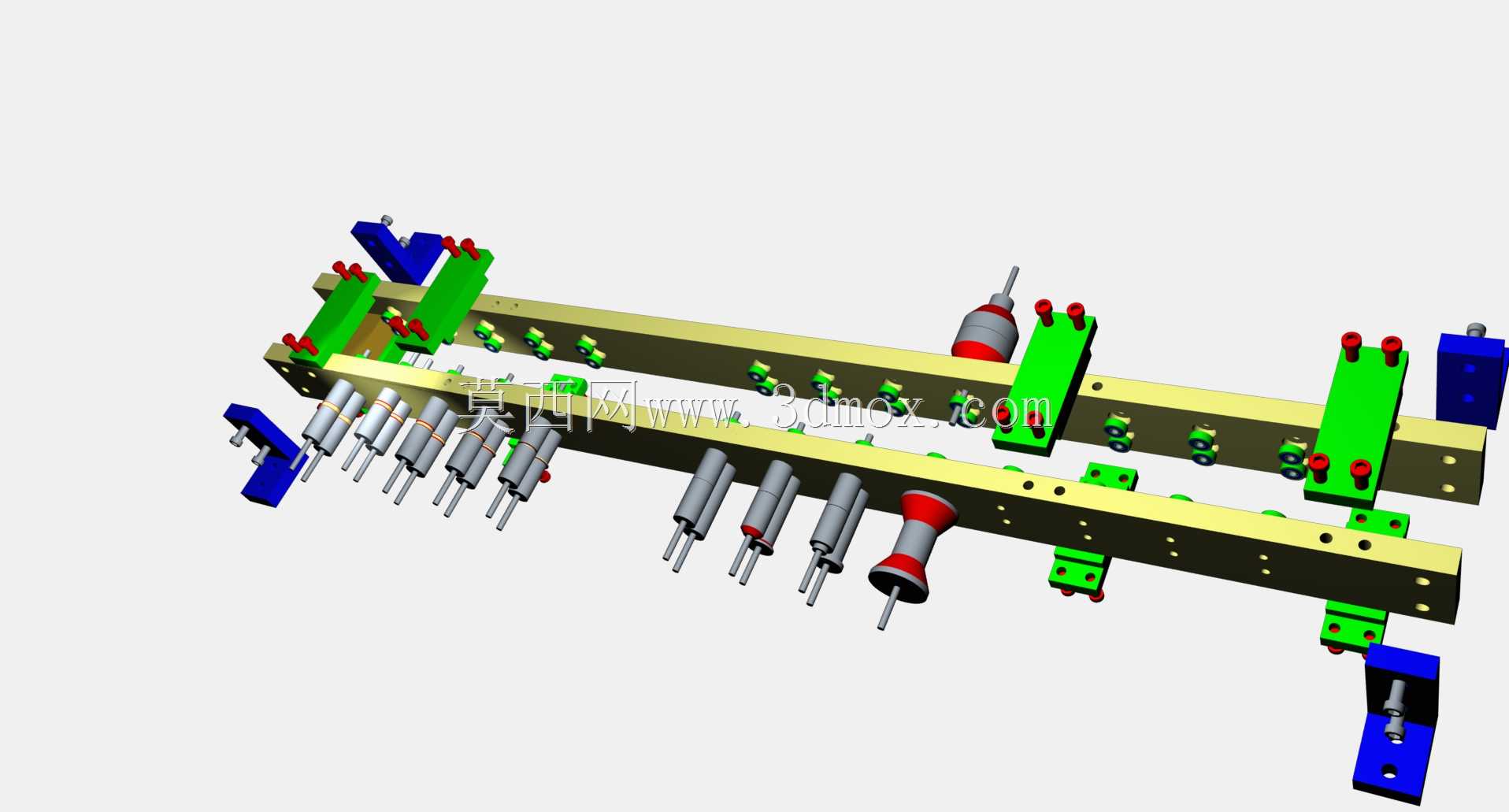

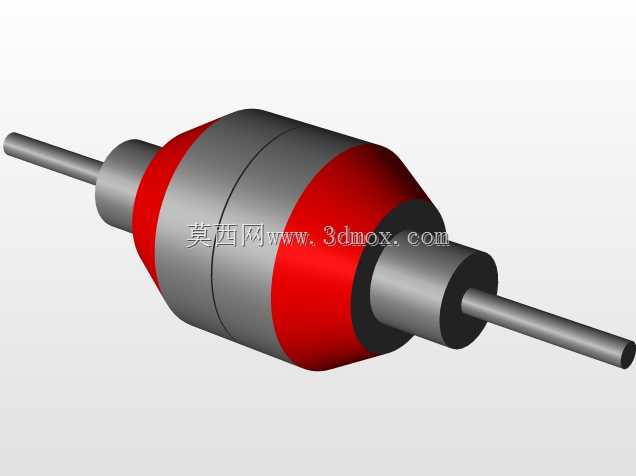

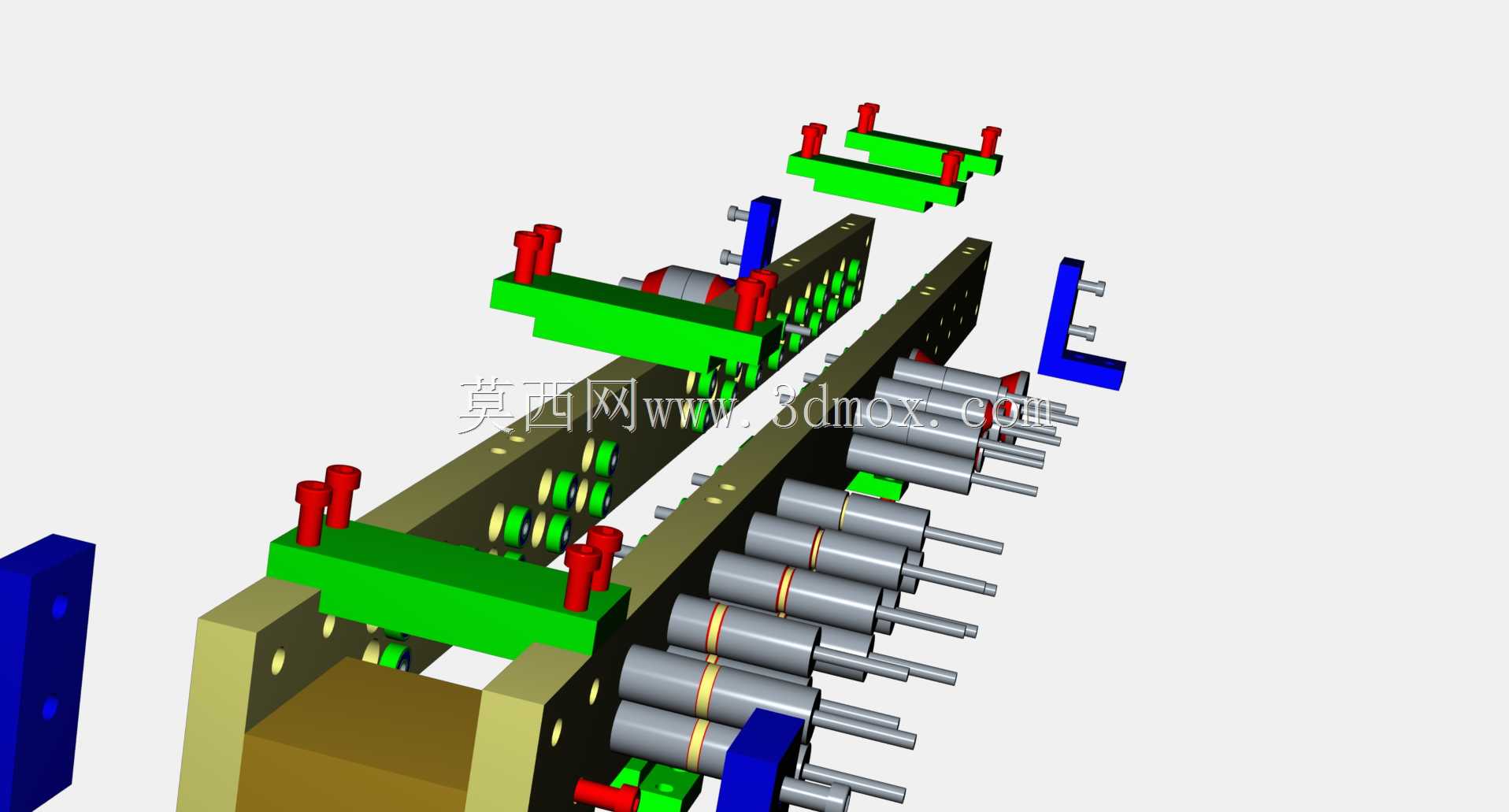

该设备主要应用于汽车热交换系统、工业换热设备制造领域，专门针对散热器核心部件扁管的连续化成型加工需求设计，是换热部件生产线上的核心成型装备，可适配不同壁厚、不同展开宽度的铝质、铜质带材进料，完成从平直带料到成品扁管的连续滚压成型作业，替代传统分段冲压、折弯的低效加工模式，大幅提升扁管生产的尺寸一致性与生产效率。设备整体采用长条形卧式布局，进料端位于设备前端，依次排布多组成型辊组，出料端设置在设备前端下部，配套的液压驱动单元与电气控制柜体分别布置在设备侧方，整体安装时需要预留足够的纵向操作与维护空间，设备底部设置整体式焊接机架，所有成型工位均固定在机架加工基准面上，可保证长期运行的工位精度不发生偏移，安装时需要对机架整体做水平校准，避免辊组受力不均导致的型材成型偏差。在功能设计上，设备通过多道次渐进式成型辊轮，将送入的平直金属带材逐步弯折成指定截面的扁管形态，每组成型辊轮的型面都经过精准的型线设计，从初始的带材导正、边部预弯，到逐步合缝、截面定型，每一道次的变形量都经过合理分配，避免单次变形量过大导致带材出现应力开裂、回弹超差的问题，辊组之间通过齿轮与传动皮带实现同步联动，保证所有辊轮的线速度与进料速度保持一致，不会出现带材表面拉伤、堆料的问题。设备侧方的电气控制柜集成了设备的启停控制、速度调节、故障报警功能，操作人员可通过柜面的按钮与显示屏实时调整进料速度，匹配前后道裁切、焊接工序的生产节奏，配套的液压站为设备的出料切断、辊缝调整机构提供稳定的动力输出，可根据加工带材的材质与厚度灵活调整压紧力，保证成型过程的稳定性。设计过程中重点考虑了设备的通用性与维护便捷性，成型辊轮采用模块化安装设计，更换不同规格的辊轮即可适配不同截面尺寸的扁管生产需求，无需对设备主体结构做大规模改动，辊组上方预留了足够的调整与观察空间，方便生产过程中实时检查成型质量，及时清理辊面残留的金属碎屑，避免碎屑压伤型材表面。设备整体的传动部件都设置了安全防护结构，避免生产过程中操作人员误触运动部件引发安全事故，同时在进料端设置了带材导向与防偏机构，可在带材送入时自动纠正位置偏差，避免带材走偏导致的成型报废问题。
