桌面级三轴数控雕刻加工设备结构设计

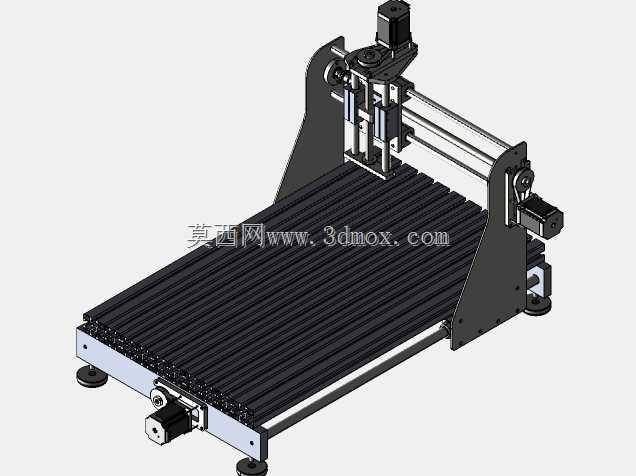

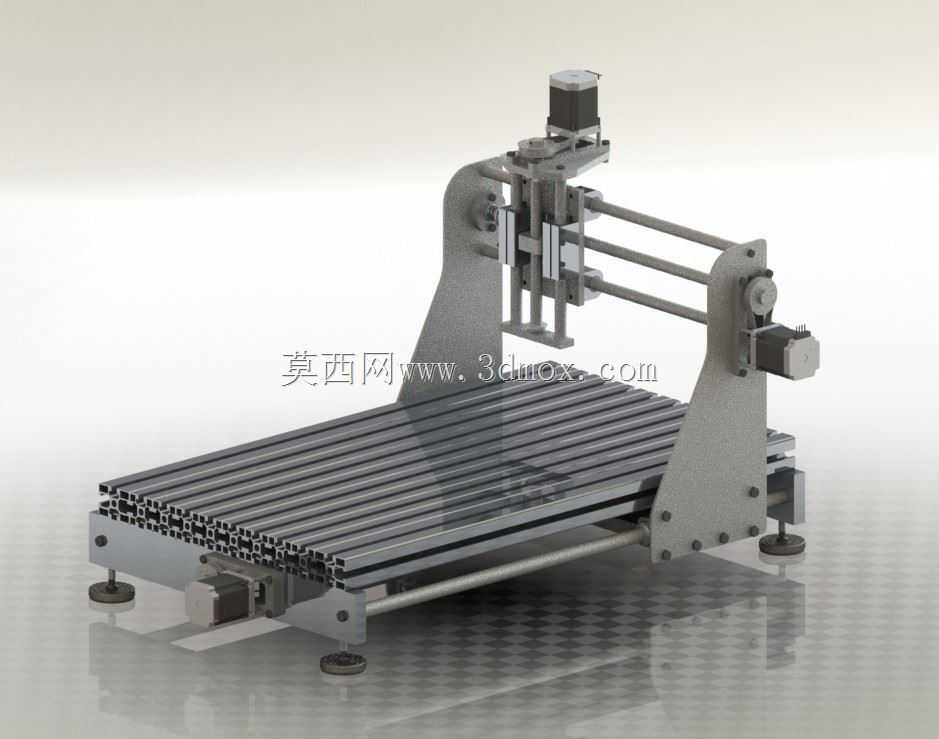

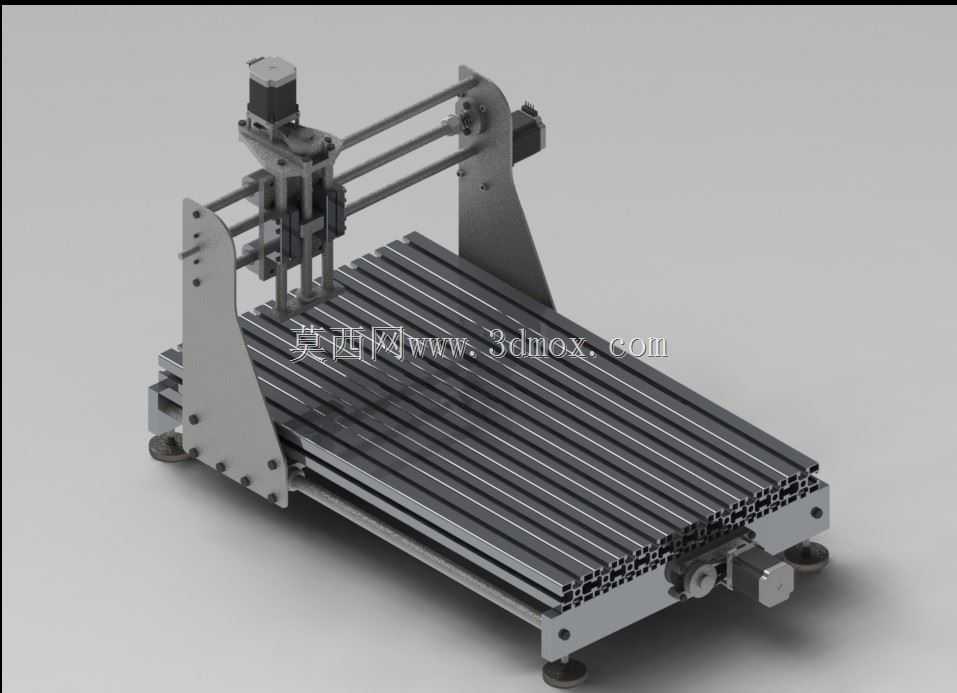

这款三轴数控加工设备主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、工程塑料、实木板材、亚克力等常见非金属与轻金属材料的平面铣削、浮雕雕刻、钻孔攻丝、轮廓切割等加工需求，能够承接小批量定制零件加工、文创产品雕刻制作、教学实训演示等多元任务，填补了大型工业机床与手工加工之间的产能空白，适合场地空间有限、加工批量偏小、加工精度要求适中的使用场景。设备整体采用龙门式动梁结构布局，核心传动部分依托高精度直线光轴搭配滚珠丝杠实现三轴方向的精准位移，X轴沿工作台长度方向布置，承载Y轴龙门组件的前后移动，Y轴搭载Z轴主轴安装座实现左右方向进给，Z轴负责带动加工主轴完成垂直方向的升降进给，三个运动轴均搭配独立的驱动单元，可实现三轴联动完成复杂曲面、异形轮廓的连续加工动作。机架主体采用工业铝型材搭配加厚钢板拼接组装，铝型材自身的槽道结构便于后期加装辅助工装、调整限位位置，底部配备可调式支撑脚杯，可在不平整的安装台面上快速调平设备，抵消台面倾斜带来的加工精度偏差，工作台面采用多根平行铝型材排布，自带T型槽结构，可通过压板、夹具快速固定不同尺寸的待加工工件，无需额外定制专用夹具。设计过程中充分考虑小型设备的安装边界，整体占地面积控制在常规工作台可承载的范围内，设备运行时的外伸运动部件不会超出底座投影范围过多，可直接放置在标准重型工作台面上使用，无需额外做地面固定处理。主轴部分采用高速风冷主轴，可适配不同柄径的加工刀具，满足不同材料的切削线速度要求，传动部件的安装位置预留了足够的润滑维护空间，日常保养时无需大范围拆解设备即可完成丝杠、光轴的清洁润滑作业，两侧机架采用一体化折弯钢板做支撑，兼顾结构刚性与轻量化需求，既可以抵消加工过程中主轴切削带来的振动，又能控制设备整体重量，便于短距离的搬运移位。设备的走线全部沿型材槽道内部布置，避免运动过程中线缆拖拽剐蹭，各轴的两端均设置有限位挡块与硬限位保护，可防止程序误操作导致的运动超程撞机问题，整体结构兼顾实用性、易维护性与加工稳定性，能够很好匹配小型加工场景下的多元加工需求。
