博世款车用点火火花塞结构设计

火花塞作为汽油发动机点火系统的核心执行部件，广泛应用于乘用车辆、商用车辆、小型通用动力机械等搭载点燃式内燃机的设备中，其核心作用是将点火线圈产生的高压脉冲电流引入发动机燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气，为发动机做功冲程提供初始点火能量，是保障内燃机稳定运转、动力输出平顺、燃油充分燃烧的关键零部件。

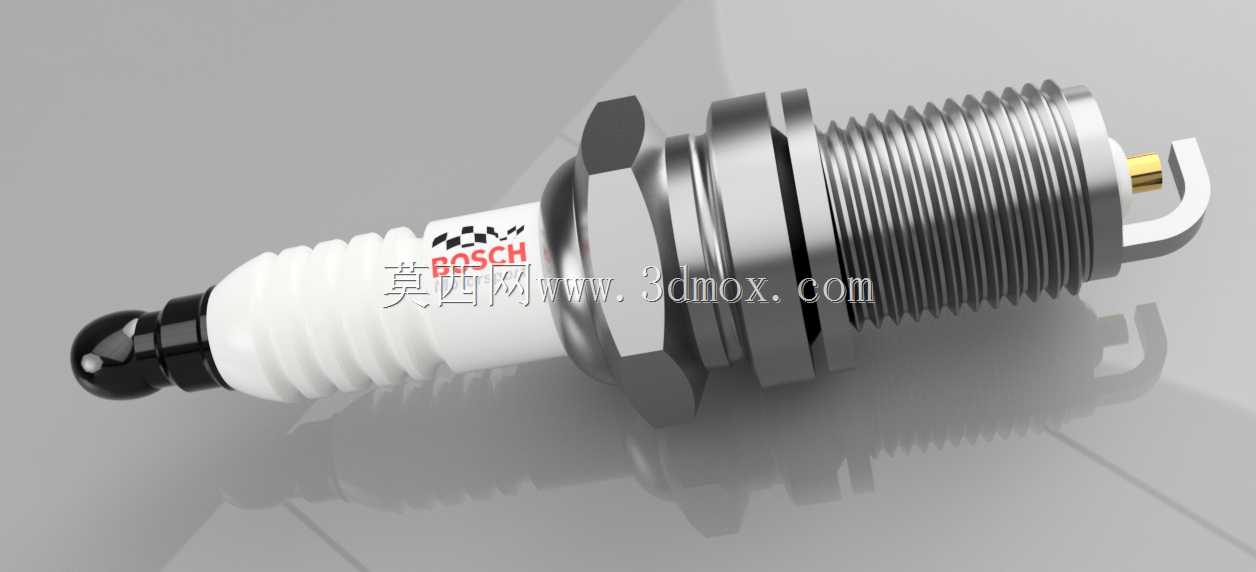

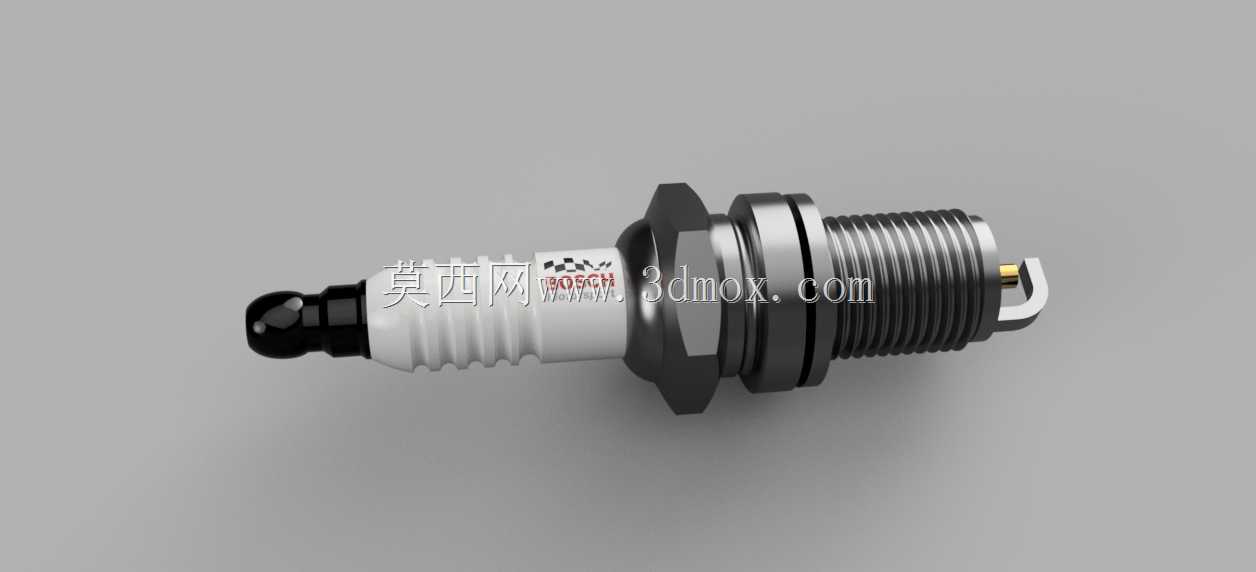

这款火花塞的设计完全围绕内燃机燃烧室的严苛工作环境展开，整体采用同轴分层结构布局，从接线端到点火端依次设置了接线端子、绝缘瓷体、金属壳体、密封垫圈、中心电极与侧电极几个核心部分。顶部的接线端子采用卡扣式结构设计，能够与高压点火线实现可靠卡接，避免发动机运转过程中的振动导致接线松脱，保障高压电传输的稳定性；中段的陶瓷绝缘件采用高铝瓷材质，具备优异的绝缘性能与耐高温、抗热震特性，能够隔绝中心电极与金属壳体之间的高压电，避免出现漏电、爬电问题，同时瓷体表面设计的多道伞棱结构，能够大幅增加表面爬电距离，在发动机舱潮湿、积灰的工况下依然保障绝缘可靠性。

金属壳体部分采用六角螺母与外螺纹的组合结构，六角部位适配标准套筒扳手尺寸，方便安装与拆卸时施加扭矩，外螺纹采用通用公制安装螺纹规格，匹配市面上绝大多数汽油机缸盖的火花塞安装孔位，螺纹长度经过精准校核，能够保证安装后电极端面恰好处于燃烧室的最佳点火位置，既不会因为伸入过长干扰气门与活塞运动，也不会因为位置过浅导致点火核心偏离混合气富集区影响点火效率；壳体与瓷体之间设置多层密封结构，能够承受燃烧室的高温高压燃气冲击，避免出现漏气泄压问题。

点火端的中心电极与侧电极采用耐高温镍合金材质，电极间隙经过合理设定，既能够保证高压电顺利击穿空气产生足够能量的电火花，又不会因为间隙过大增加点火线圈的负载，侧电极采用折弯搭接结构，与中心电极形成稳定的点火间隙，能够在混合气高速流动的燃烧室环境下维持稳定的电弧形态，保障不同转速、不同负荷工况下的点火成功率。整体结构设计充分考虑了安装适配性、工况耐用性与点火可靠性，还原了量产车用火花塞的全部结构细节，能够直观展示这类点火部件的内部构造与装配逻辑。
