铝型材框架式数控雕刻加工设备结构

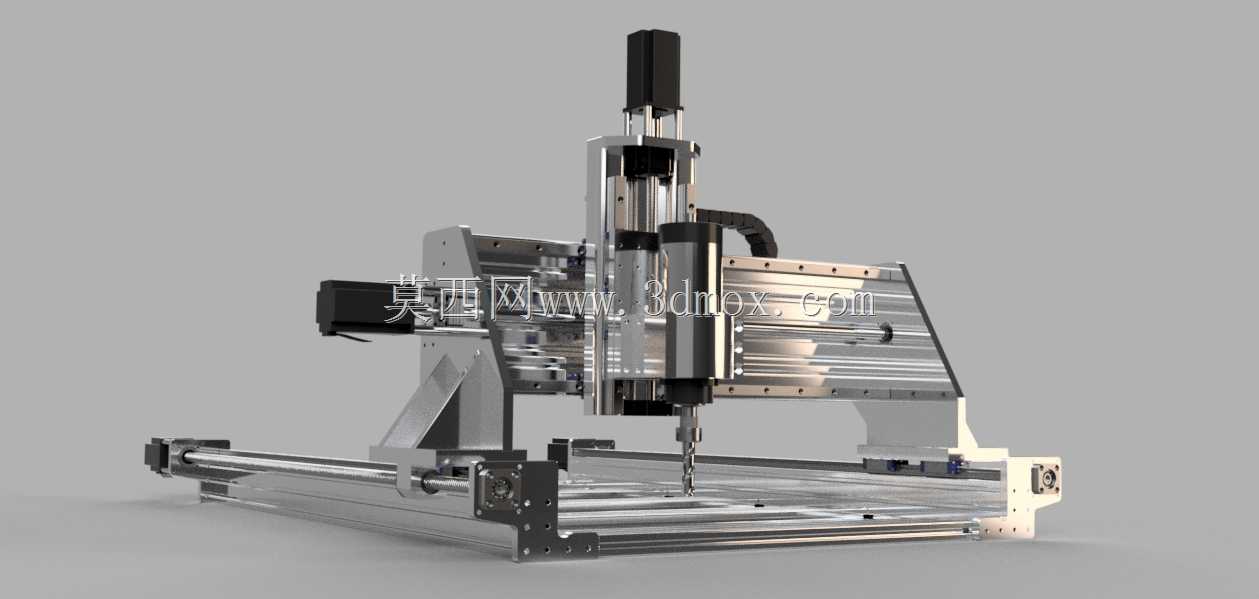

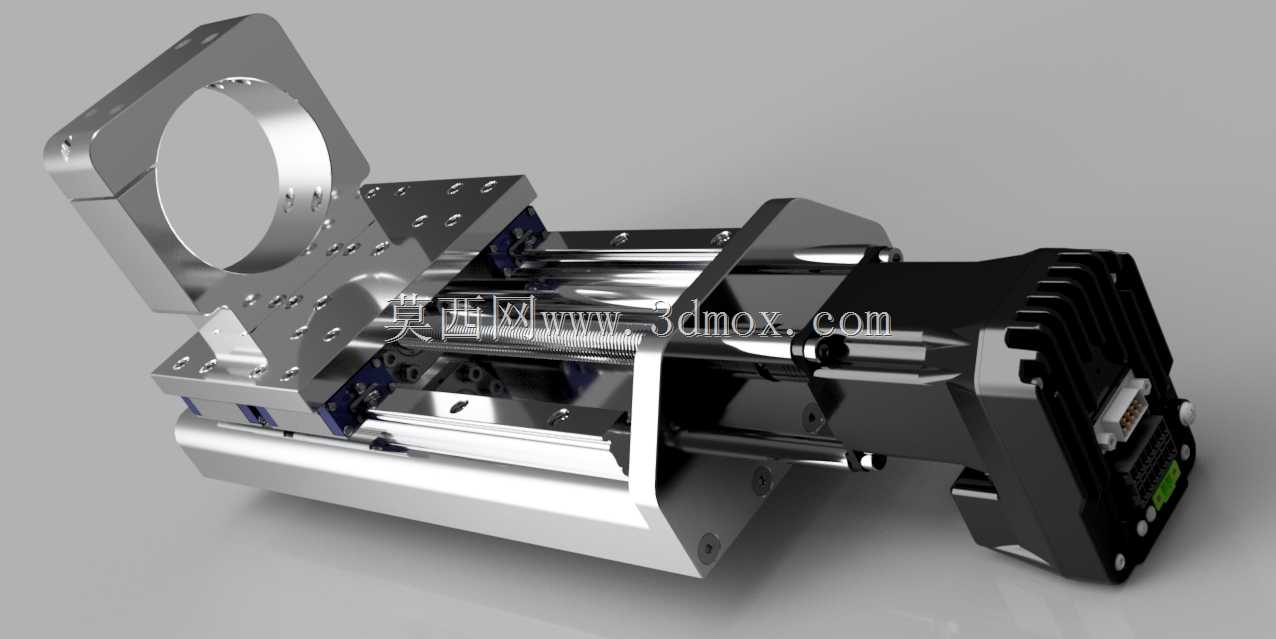

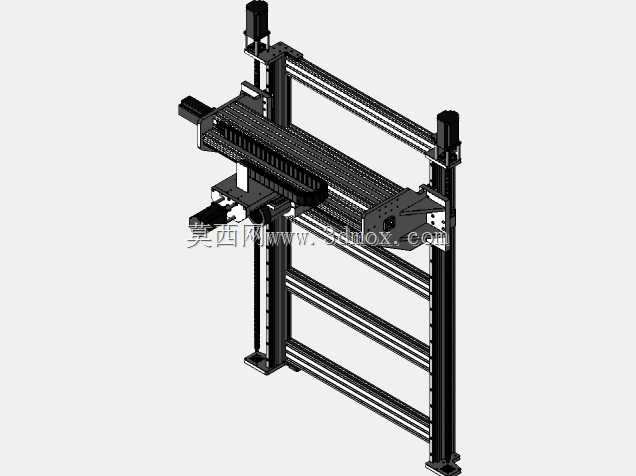

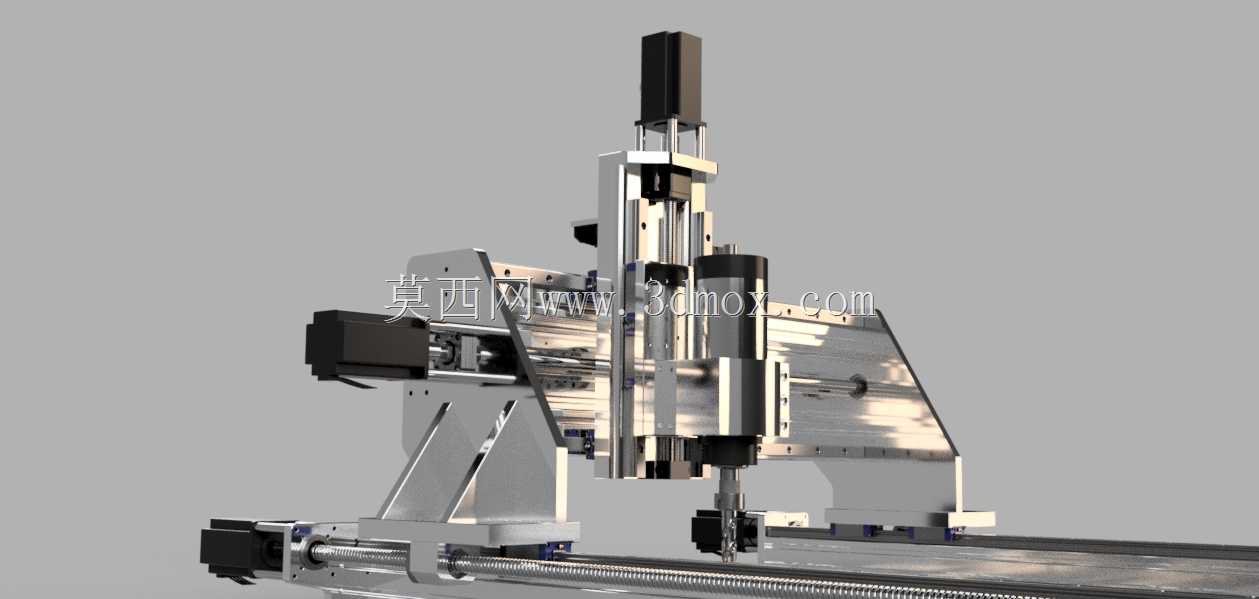

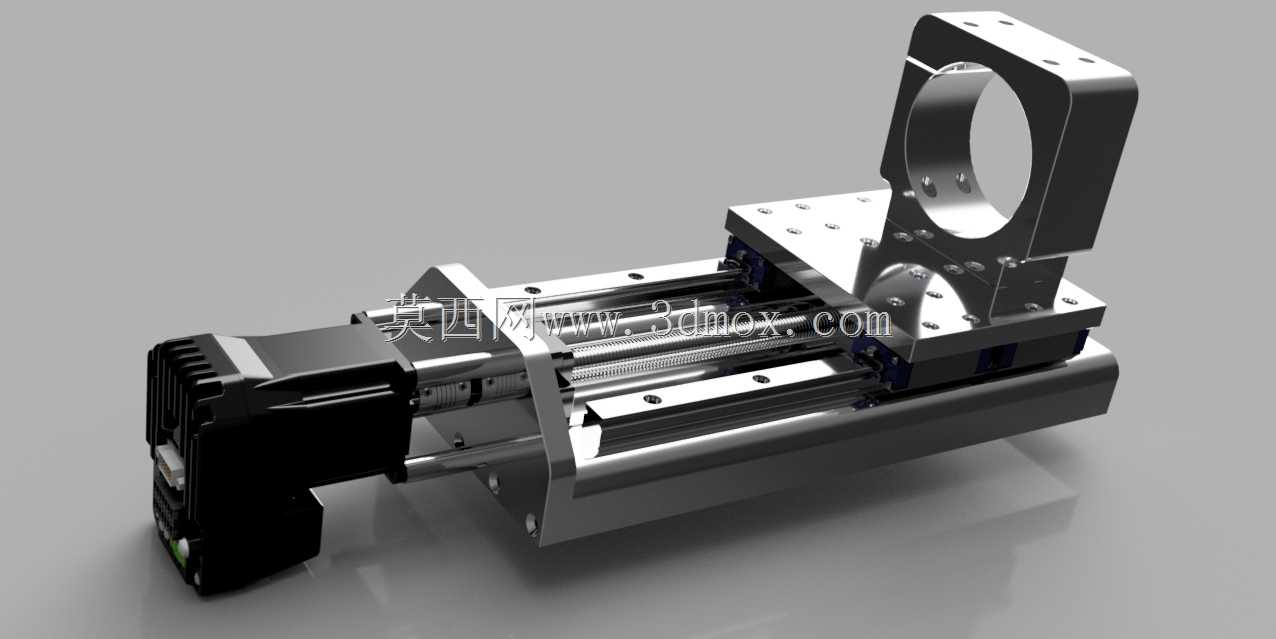

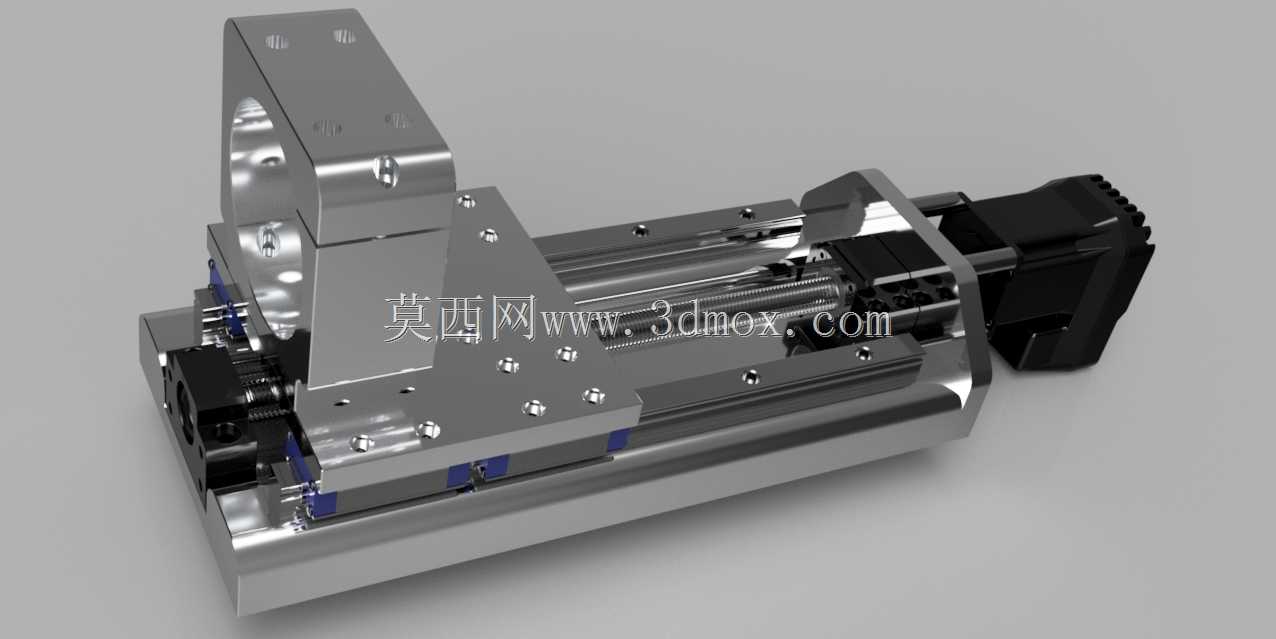

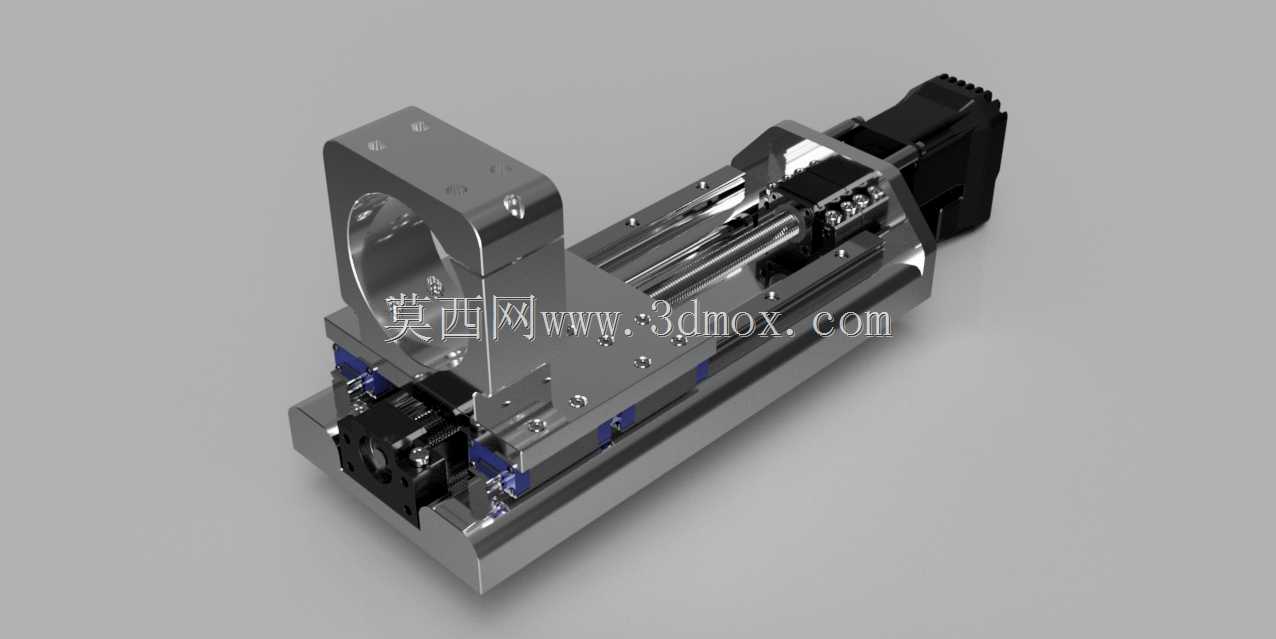

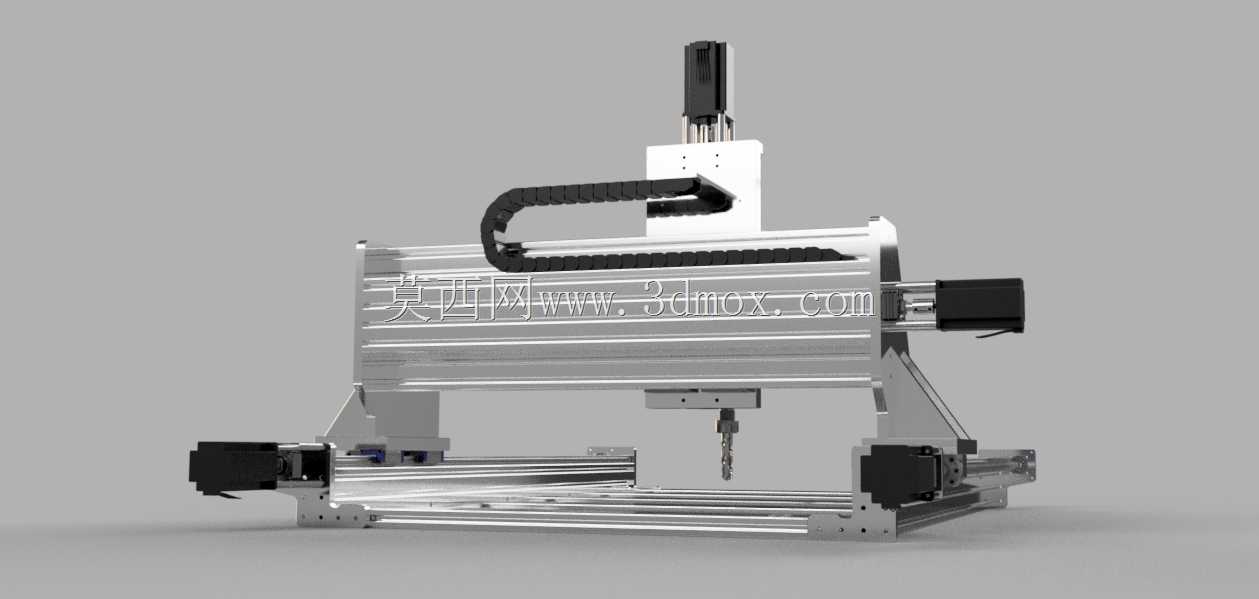

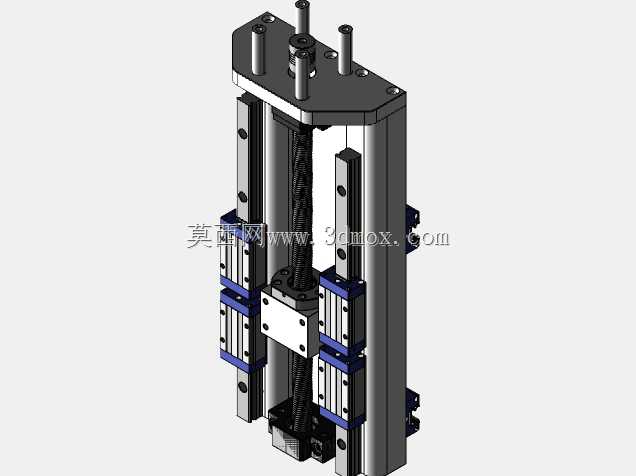

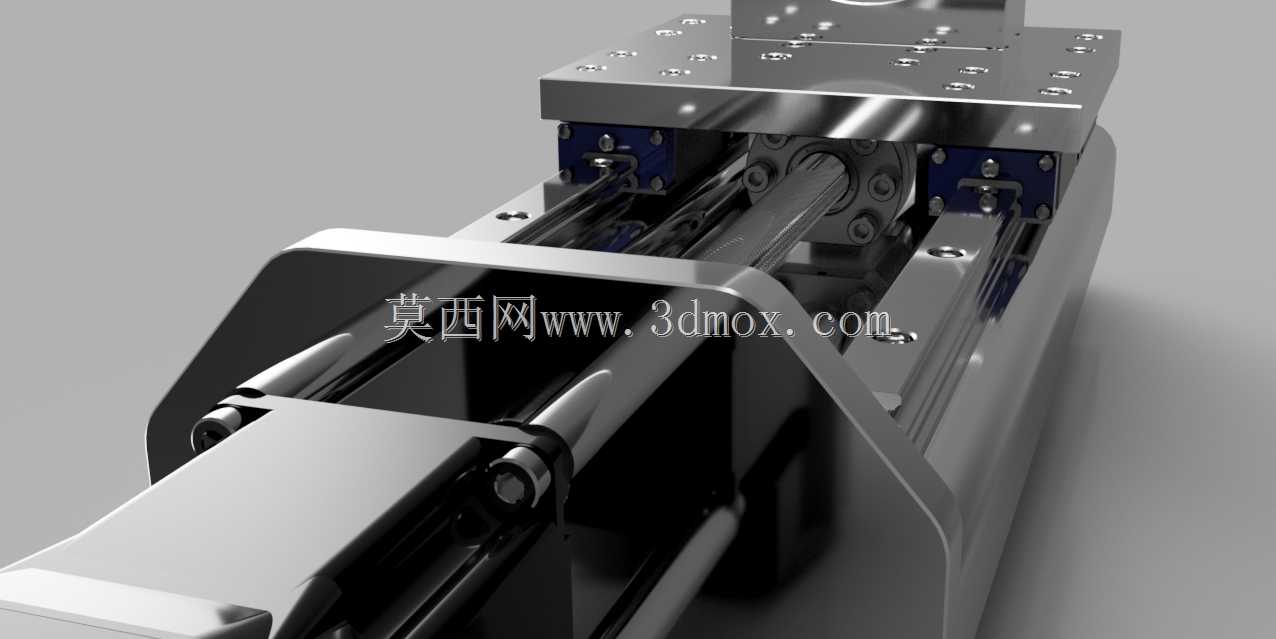

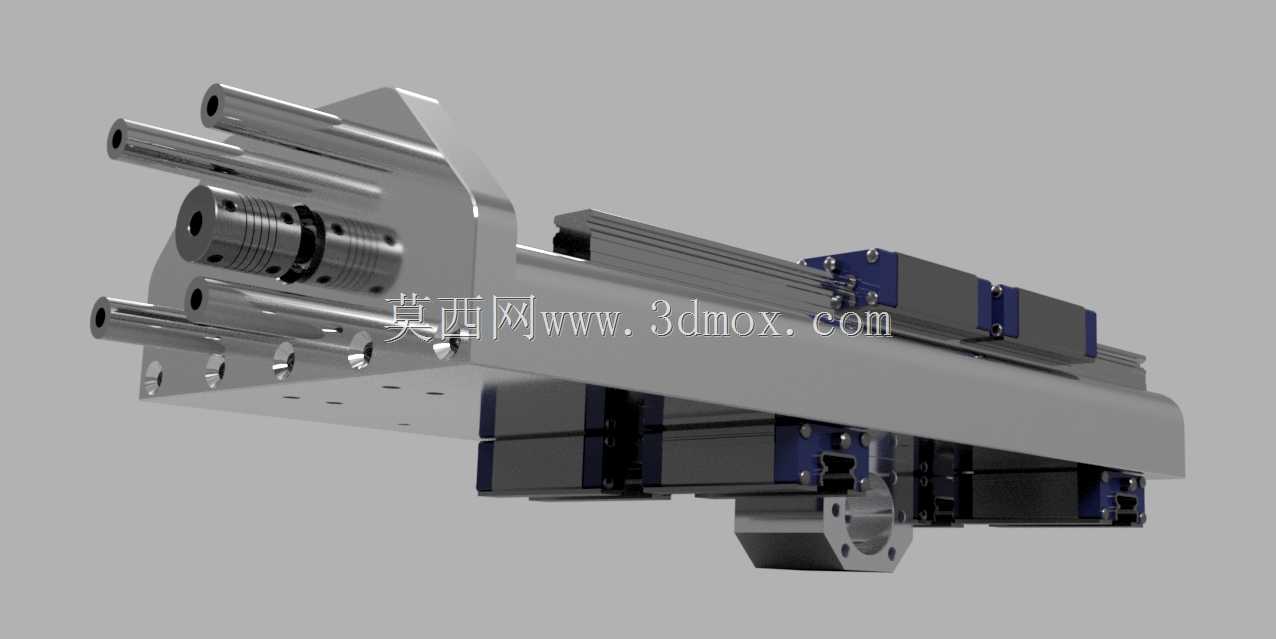

这款数控加工设备的核心应用场景覆盖小型加工坊的非标零件铣削、标识铭牌刻制、软金属及非金属板材的轮廓切割作业，尤其适配小批量定制化加工场景下的灵活生产需求，无需大型加工中心的高投入即可完成常规三轴联动加工任务。设备整体采用工业铝型材拼接作为主体承载框架，区别于传统焊接机架的设计思路，铝型材框架依托标准件的装配特性，既降低了整体加工制造成本，也方便后期根据加工幅面需求拓展调整机架尺寸，同时型材自带的T型槽结构可直接用于安装导轨、拖链、限位开关等附属部件，无需额外焊接安装支座，大幅压缩装配调试周期。传动结构上，X轴采用双直线光轴搭配同步带传动的布局，横跨机架两侧的横梁搭载Y轴移动滑台，Z轴主轴滑台通过直线导轨与Y轴滑台连接，三个运动轴均配置独立的步进驱动单元，可实现0.02mm级别的重复定位精度，满足常规雕刻、铣削作业的精度要求。主轴采用高速风冷电主轴，最高转速可达24000rpm，可适配不同直径的铣刀、雕刻刀，针对亚克力、PVC、软铝、木材等不同材质调整对应转速参数。设计过程中重点考量了运动部件的惯量匹配，Z轴滑台在保证结构刚性的前提下做了轻量化镂空处理，降低高速运动时的惯性冲击，同时在各轴的行程两端均设置了硬限位与软限位双重保护，避免超程运行导致的传动部件损坏。设备的安装边界需预留至少1.2倍于自身幅面的操作空间，正面预留工件上下料的操作位，后侧预留电控箱安装及走线空间，底部可搭配可调脚杯调整机架水平度，保证高速运行时的整体稳定性。横梁与两侧X轴滑座的连接部位做了加强筋结构设计，抵消主轴切削时产生的反向力矩，减少加工过程中的震颤，提升工件表面加工质量。拖链采用全封闭尼龙拖链，将动力线、信号线统一收纳，避免运动过程中线缆与运动部件发生剐蹭，同时也能阻挡加工碎屑进入线缆表层造成老化破损。主轴夹座采用快换式设计，可根据加工需求更换不同功率的主轴单元，无需重新调整Z轴滑台的安装基准，适配更多元的加工场景。
