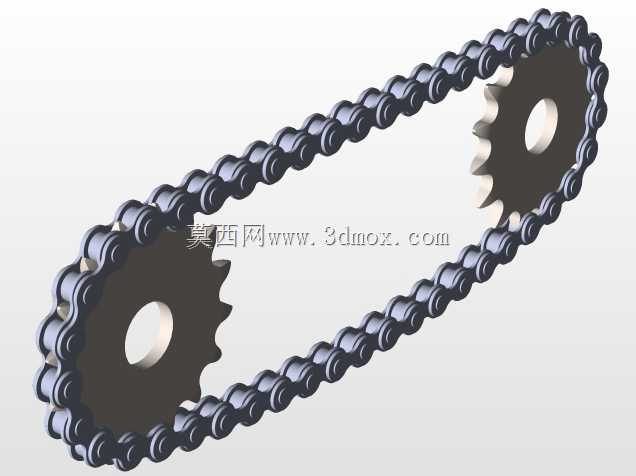

双链轮滚子链传动装配结构设计

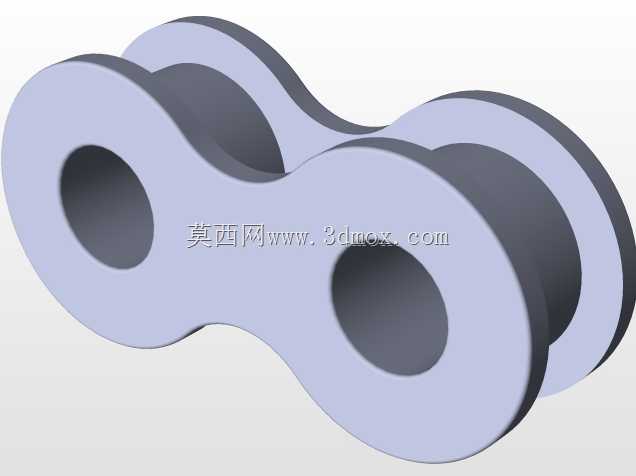

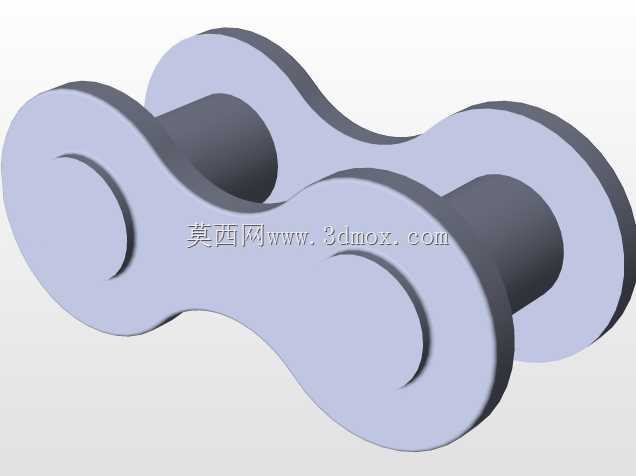

链传动作为机械传动系统中应用极为广泛的挠性传动结构，这套双链轮搭配滚子链的装配结构，可适配多类需要精准定比传动、长距离动力传递的工业场景，常见于轻工输送线、农用作业机械、摩托类动力传输单元、机床进给机构、自动化生产线物料输送段等场景，能够在低速重载、高温多尘、存在油污的恶劣工况下稳定完成动力传递，相比带传动不存在弹性滑动问题，相比齿轮传动对安装中心距的适配范围更广，无需严格的密闭安装空间，日常维护成本更低。这套传动结构的核心功能是在两个平行布置的传动轴之间传递旋转动力与扭矩，通过链轮轮齿与链条链节的精准啮合，实现输入轴到输出轴的转速匹配与扭矩传递，可根据实际传动比需求调整两个链轮的齿数差，搭配对应节数的滚子链完成装配，传动过程中平均传动比恒定，传递效率可达98%左右，能够适配较大的中心距传动需求，同时链条本身具备一定的挠性，可吸收传动过程中的小幅冲击振动，降低轴系承受的动载荷。在设计思路上，这套结构优先遵循机械设计手册中链传动的设计规范，首先根据传递功率、输入转速、工况系数确定链条的型号与节距，再根据传动比要求匹配两个链轮的齿数，链轮齿形采用标准三圆弧一直线齿廓，保证链节能平稳顺畅地啮入啮出，减少啮合过程中的冲击与接触应力，避免链条卡滞、跳齿问题；链轮中心设计有标准轴孔与键槽结构，可通过平键与传动轴实现周向固定，部分重载场景可搭配紧定螺钉完成轴向定位；滚子链采用标准内外链板、销轴、套筒、滚子的装配结构，滚子可在啮合时自由转动，大幅降低齿面与链条的磨损，延长整体使用寿命。在外形尺寸与安装边界上，这套结构的整体外轮廓由两个链轮的分度圆直径、中心距共同决定，安装时需保证两个链轮的轮齿端面处于同一平面，避免链条偏磨、掉链问题，两轴的平行度公差需控制在允许范围内，链条安装时需预留合理的松边垂度，一般取中心距的1%-2%，避免过紧加剧轴承受力、过松引发传动抖动，整体结构安装时无需额外的密闭壳体，可根据使用场景搭配简单的防护罩避免杂物卷入啮合区域，适配的轴径范围、中心距范围可根据实际使用需求调整参数，能够灵活适配不同设备的安装空间要求，在各类需要中长距离定比传动的机械结构中都能发挥稳定的传动作用。
