小型四旋翼无人机组装结构三维设计

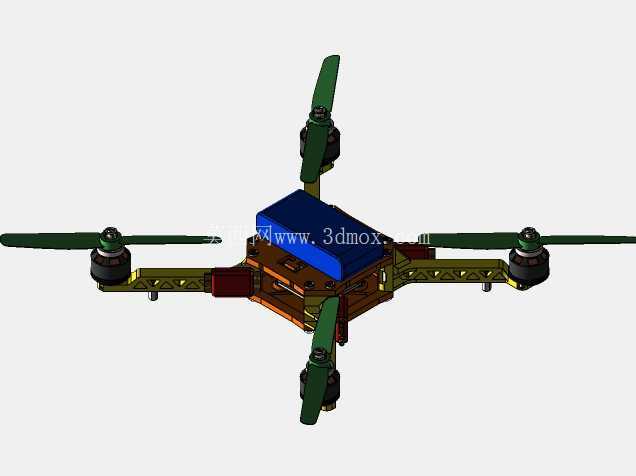

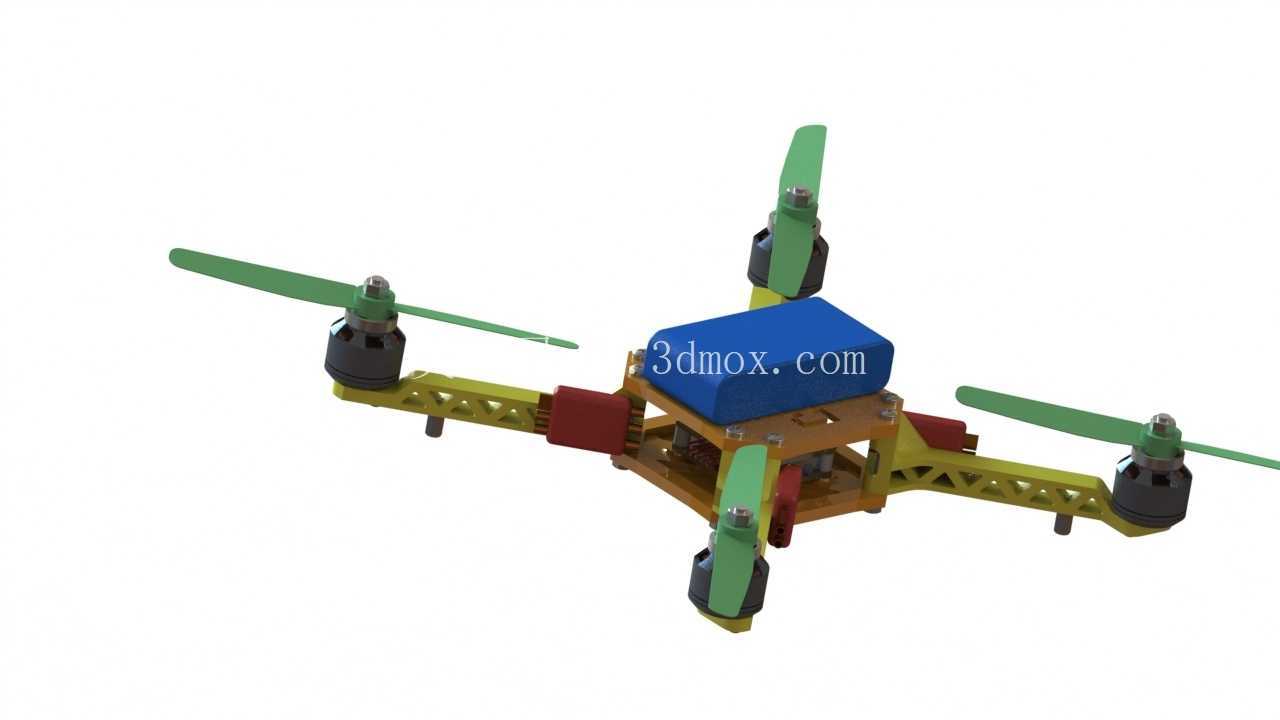

这套三维装配模型完整还原了小型四旋翼飞行器的全组件装配关系，覆盖从机架主体到动力单元、机载承载区的全部结构细节，可直接用于航模研发阶段的结构校验、教学场景的装配逻辑演示，也能作为小型民用无人机改型设计的基础参考框架。从实际应用场景来看，这类小型四轴结构可适配低空近距航拍、园区巡检、教学实训、小型载荷抛投等多种民用场景，机架的镂空设计兼顾了结构强度与自重控制，能在有限起飞重量下预留足够的载荷安装空间。

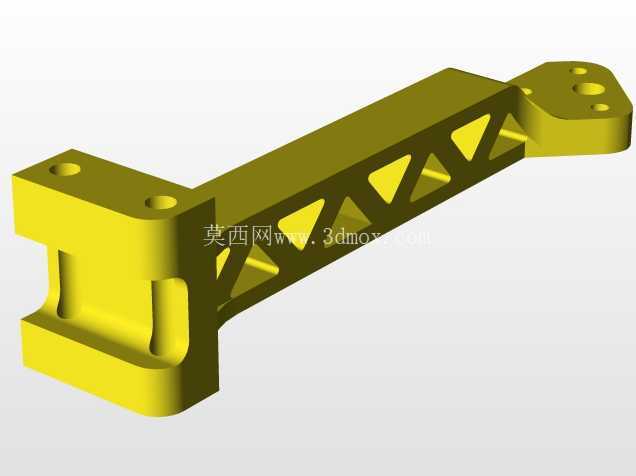

设计过程中优先考虑了动力单元的安装同轴度要求，四个机臂采用对称式布局，机臂与中心承载板的连接位置设置了定位止口，能避免装配过程中出现机臂角度偏移，保证四个旋翼的旋转平面处于同一水平基准，降低飞行过程中的姿态修正功耗。机臂主体采用桁架式镂空结构，在不降低抗弯扭强度的前提下，尽可能削减了非承载区域的材料厚度，能有效降低整机自重，提升续航表现。每个机臂末端的电机安装座设置了走线槽，动力线可沿机臂内部空腔敷设至中心电控区，避免线材外露在飞行过程中被旋翼剐蹭，也能降低飞行风阻。

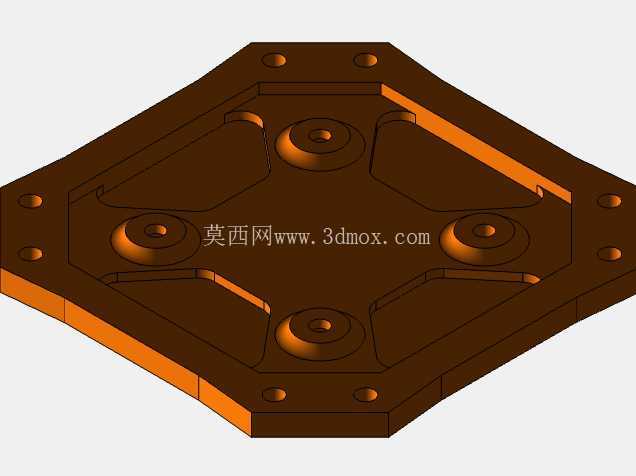

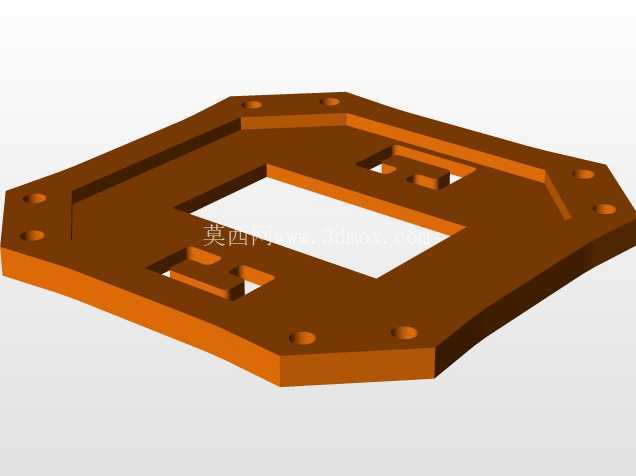

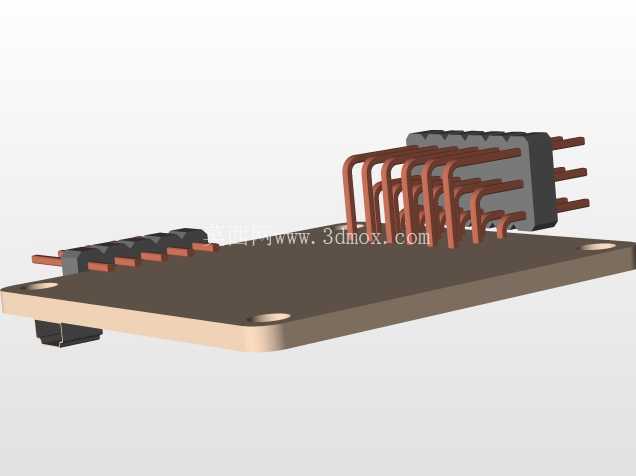

中心承载区采用分层式设计，上层预留了飞控板、电池模块的安装位，蓝色的电池固定座设置了卡扣式限位结构，可适配常规规格的锂聚合物电池，安装拆卸无需额外工具，能快速完成电池更换。中心板与机臂的连接采用嵌入式榫卯配合加紧固件锁紧的方式，相比单纯的螺丝锁紧，能分散机臂传递的振动载荷，避免长期飞行振动导致连接位置松动。起落架支脚设置在机臂靠近中心的位置，高度经过匹配计算，降落时可保证旋翼不会触碰地面，同时支脚采用轻量化的硬质结构，能吸收降落时的冲击载荷，避免冲击力直接传递到中心板的电控元件上。

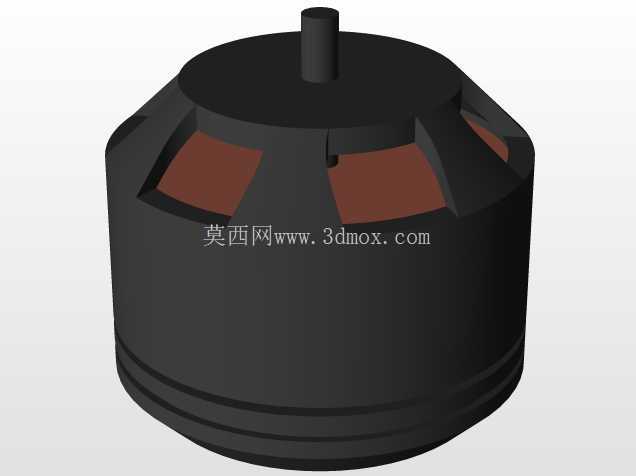

从安装边界来看，四个旋翼的旋转直径覆盖范围为对称方形区域，机臂长度经过匹配计算，相邻旋翼的旋转轨迹不会出现重叠，避免飞行过程中出现桨叶打碰的问题。整机的重心设计在中心承载板的几何中心位置，电池安装位恰好处于重心区域，安装后不会出现重心偏移，降低飞控的姿态调整压力。每个电机安装座的安装孔位适配常规22系列外转子无刷电机，孔位间距符合通用航模电机的安装标准，可直接替换不同KV值的动力电机适配不同起飞重量需求。旋翼采用快拆式安装结构，桨夹与电机轴的配合采用D型轴定位，能保证传动同轴度，同时无需额外工具即可完成桨叶更换。

整套模型的装配逻辑完全按照实际生产装配流程搭建，每个部件的配合公差都预留了实际加工所需的间隙，比如机臂与中心板的配合间隙控制在0.1mm范围内，既保证装配顺畅，又不会出现装配后松动旷量。走线位置的空腔尺寸预留了常规航模线材的弯曲半径，避免线材敷设时出现过度弯折导致线芯断裂。电池固定座的内部尺寸适配常规3S航模锂电池，卡扣的压紧量经过计算，飞行过程中的振动不会导致电池脱出，同时拆卸时只需轻按卡扣即可取出电池。

在结构强度校核层面，机臂的桁架结构筋条厚度经过优化，在承受电机最大拉力时，机臂末端的形变量控制在允许范围内，不会因为机臂形变导致旋翼平面倾斜影响飞行稳定性。中心板的安装孔位都做了沉头设计，紧固件安装后表面不会突出，避免剐蹭电池或飞控板。起落架支脚的位置避开了电池更换的操作空间，更换电池时无需拆卸起落架，提升日常使用的维护效率。整套结构没有冗余的设计部件，每个结构特征都服务于减重、强度提升或装配便利性的需求，完全符合小型多旋翼飞行器的工程设计逻辑，可直接用于后续的结构优化、3D打印样机制作或者数控加工生产的参考依据。
