空客H160民用直升机外观结构设计

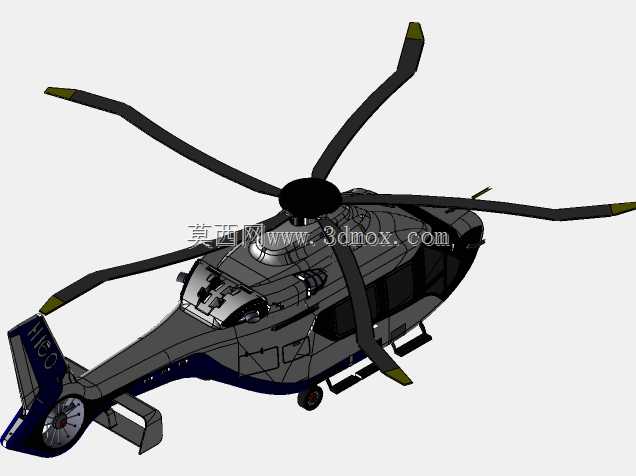

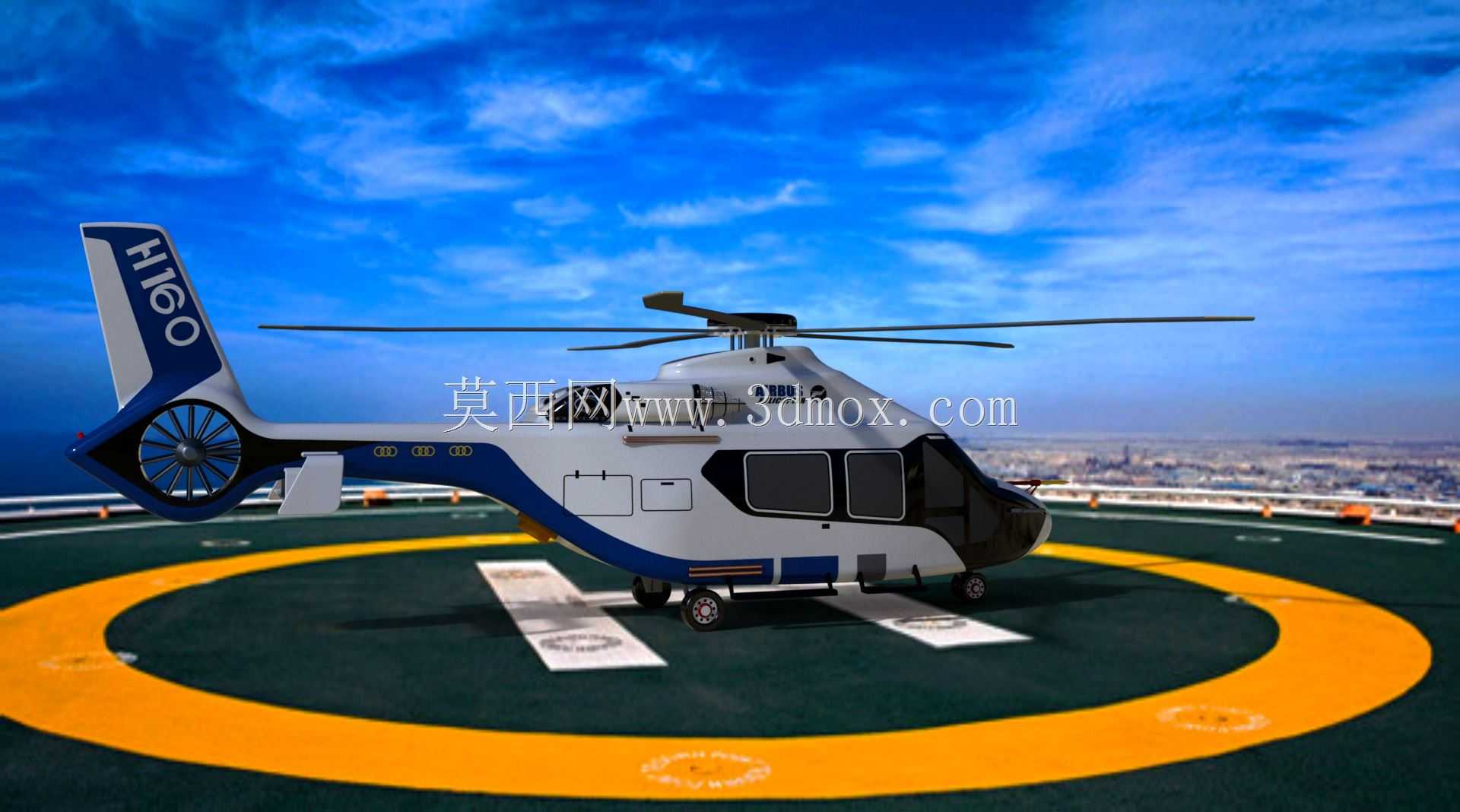

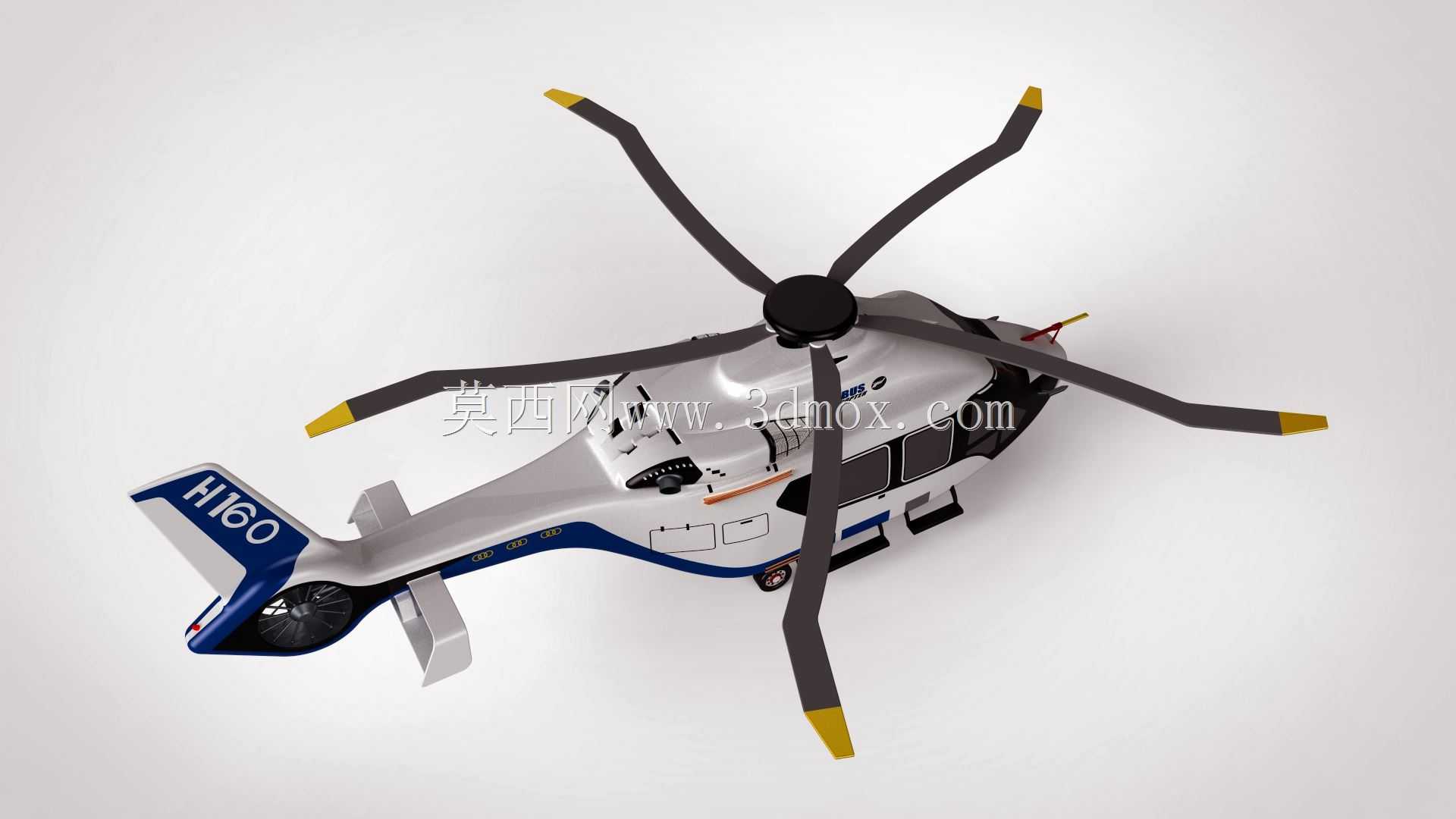

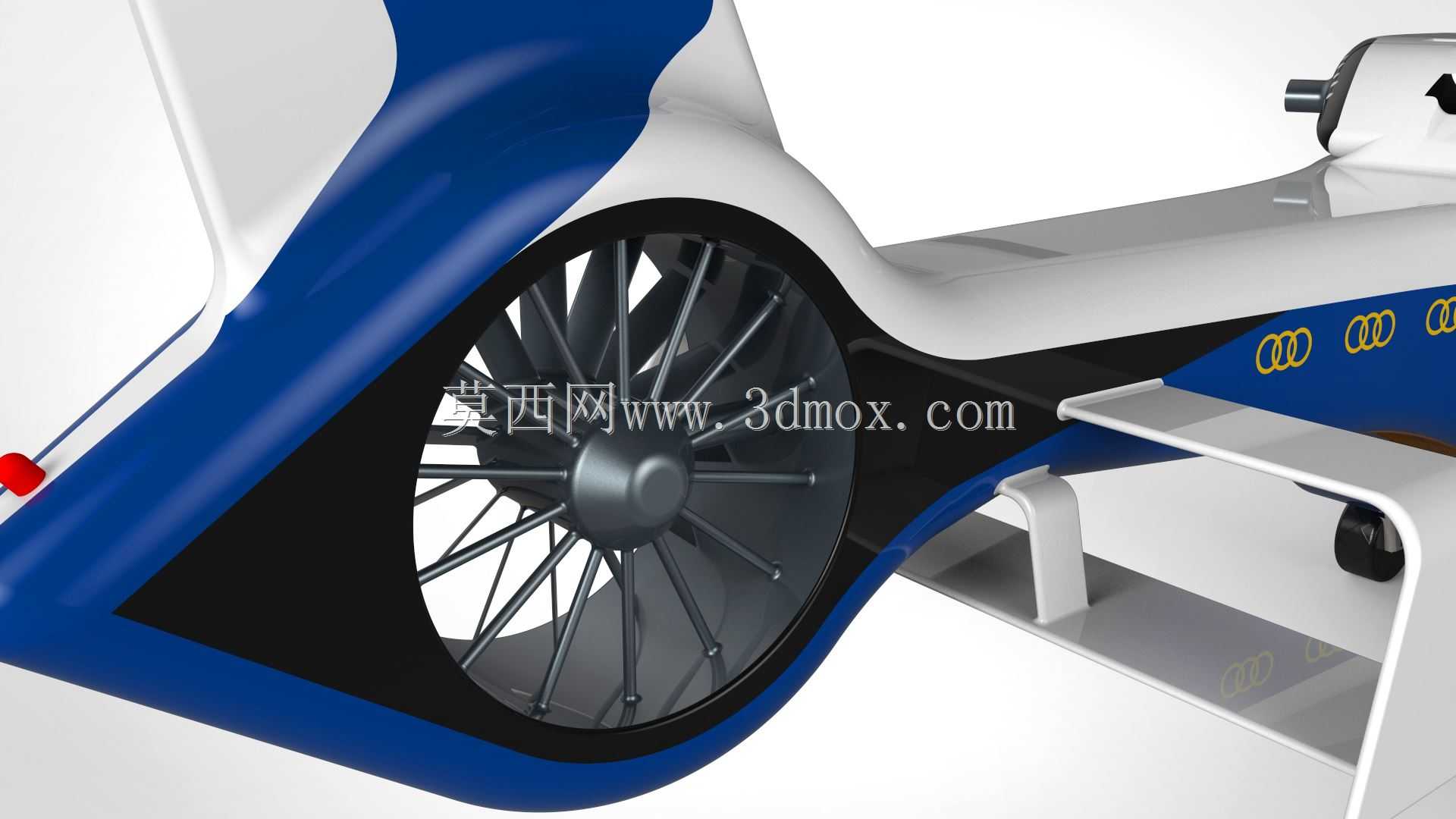

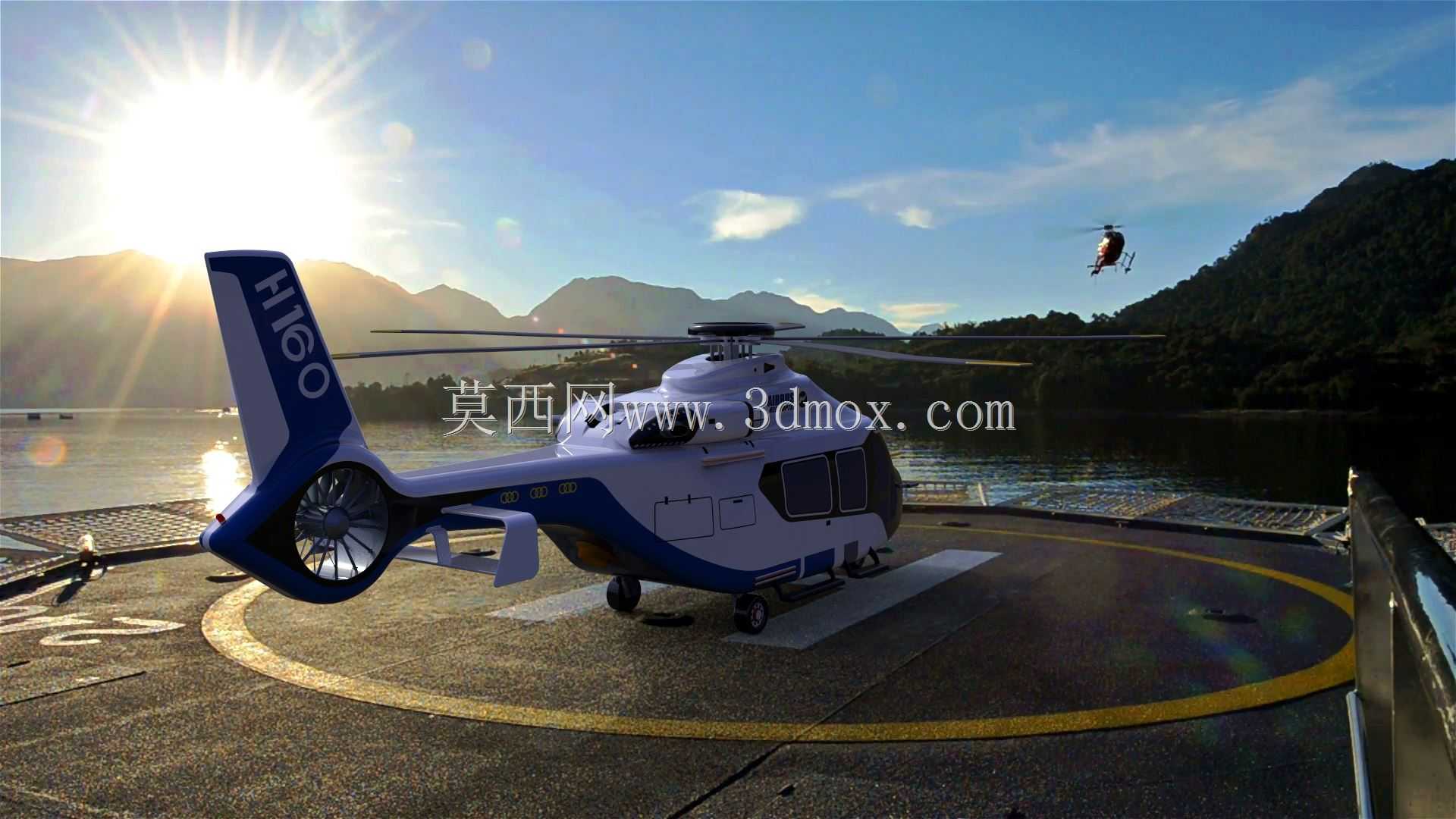

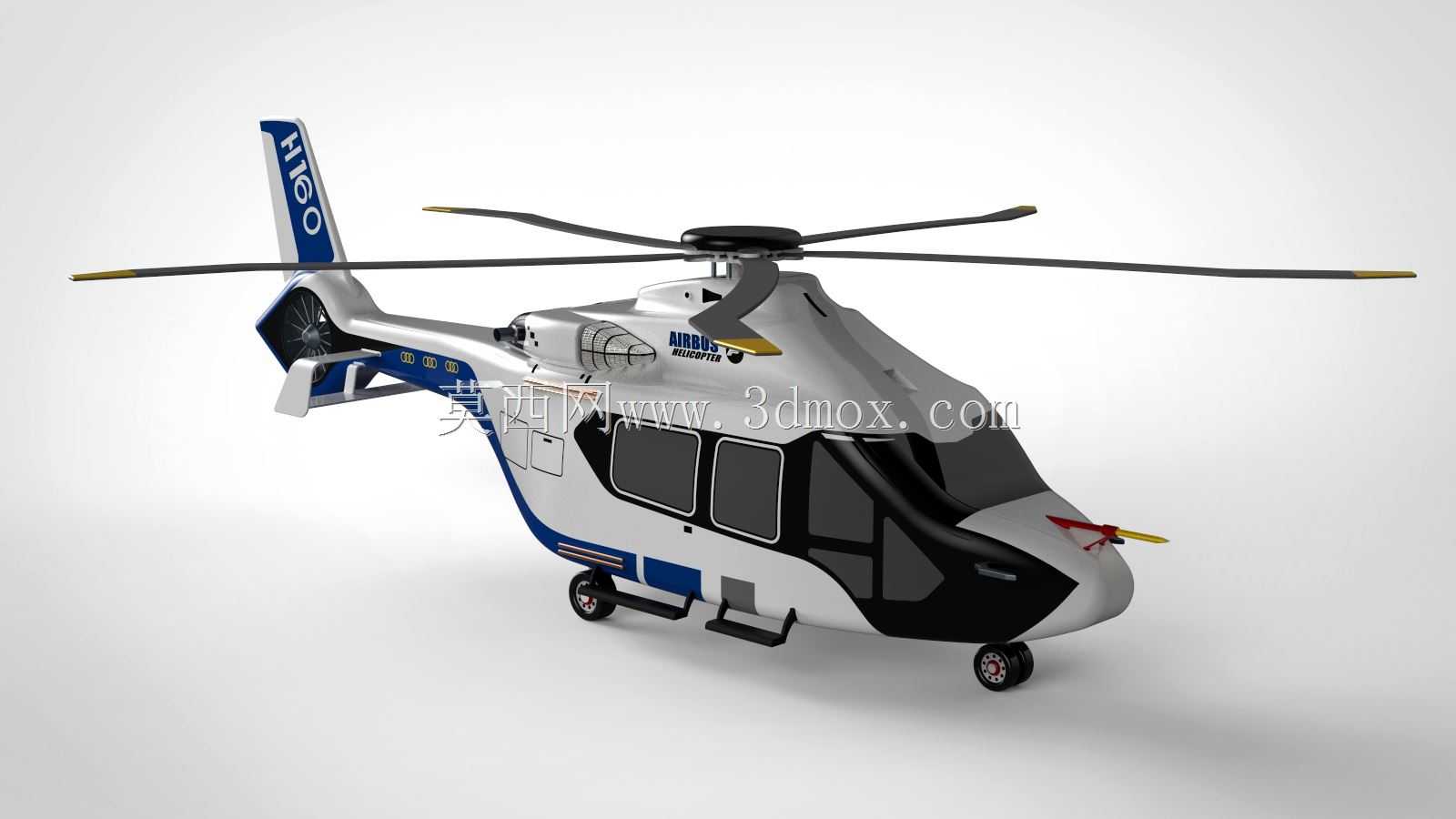

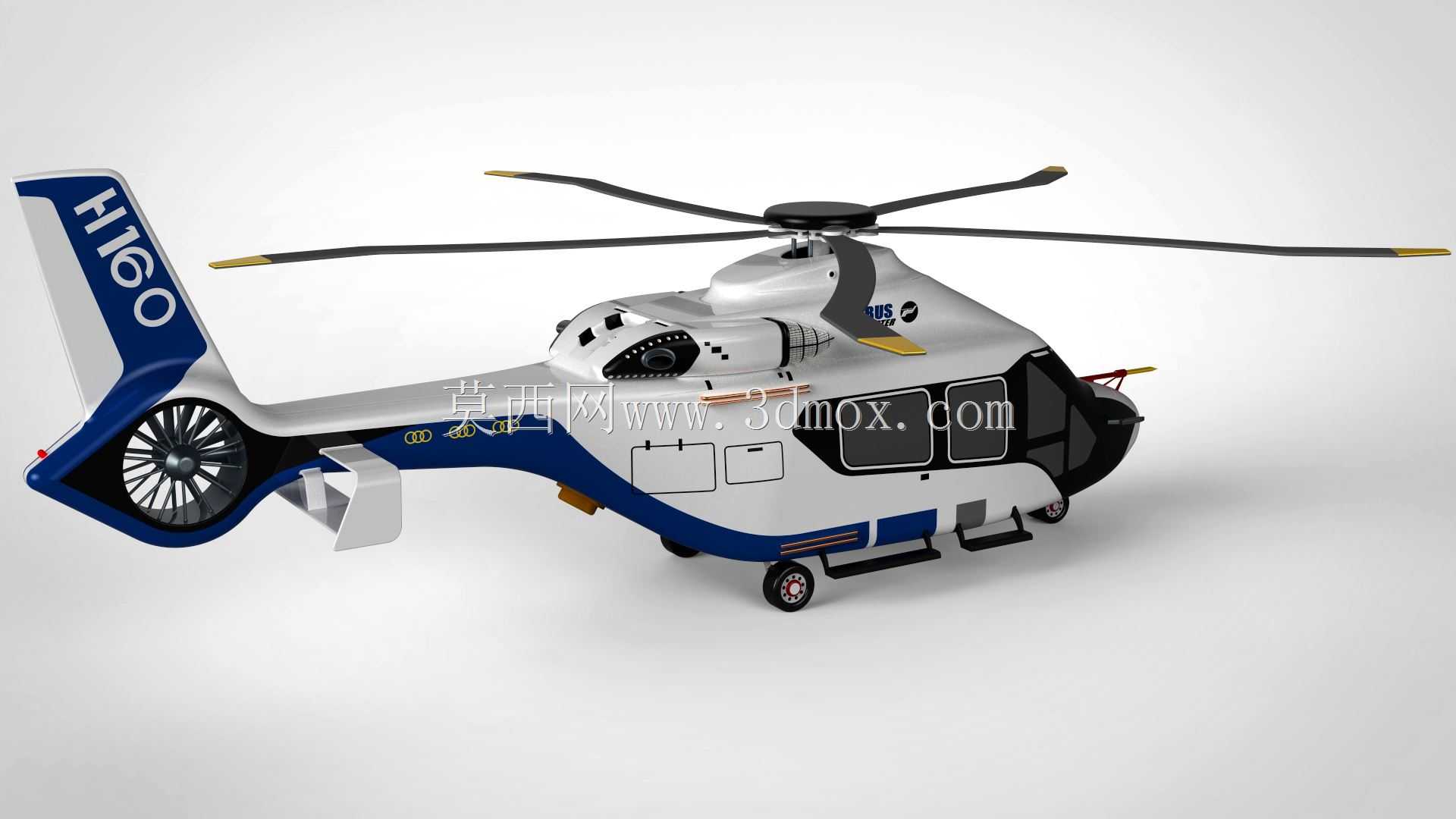

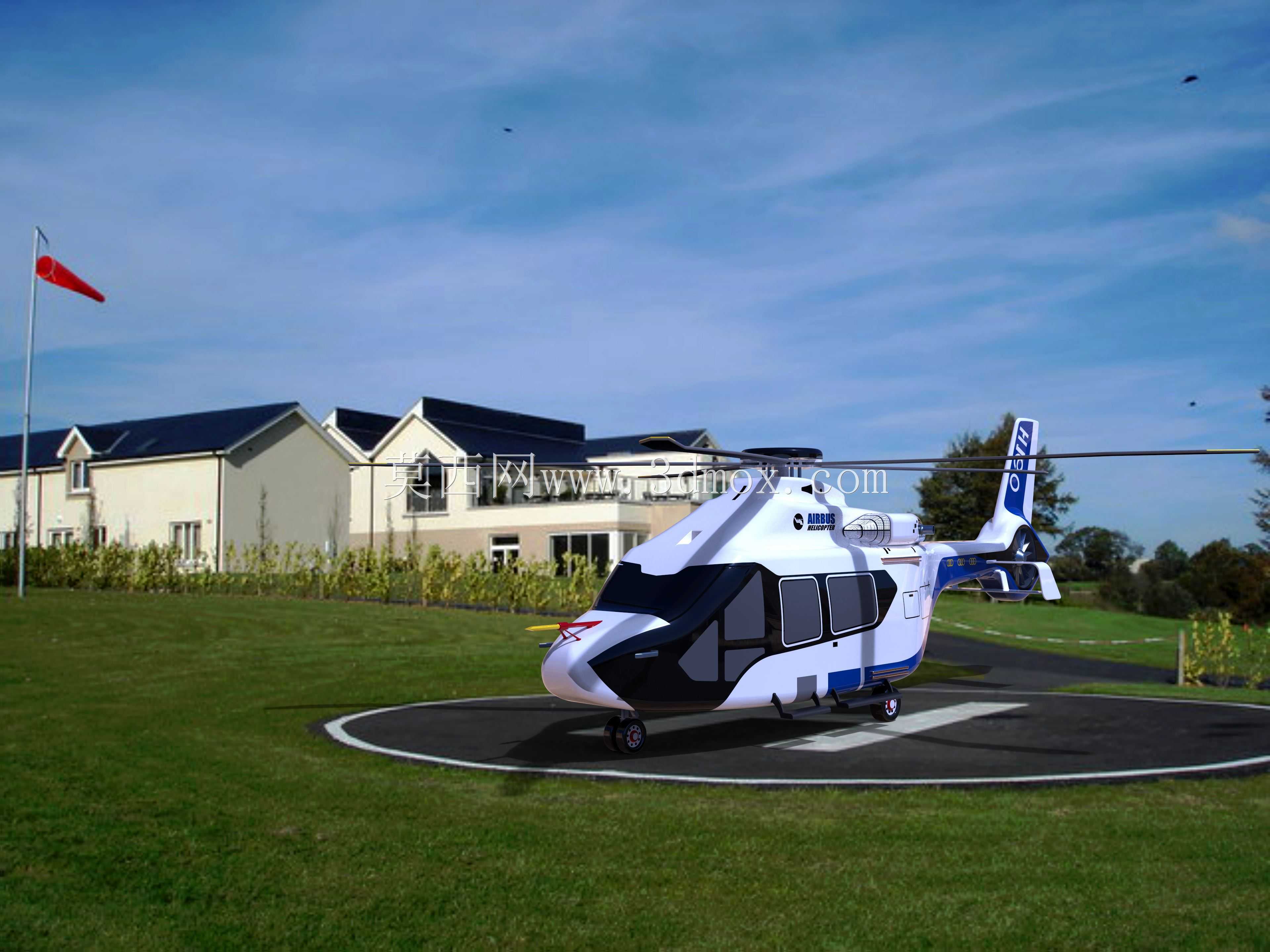

该作品还原的空客H160直升机，是面向民用通航领域打造的中型双发旋翼飞行器，可覆盖公务出行、海上油气平台通勤、应急医疗救援、警务执法、低空观光等多元作业场景，针对不同场景的使用需求，机身预留了模块化改装接口，可快速完成客舱布局调整、任务设备加装等适配工作，无需对主体承力结构做大幅改动。在实际用途层面，该机型定位为4到6吨级的通用直升机平台，相比同级别前代产品，重点优化了低空飞行的静谧性与乘坐舒适度，能够满足城市低空飞行的噪音管控要求，同时在高海拔、高温环境下仍能保持稳定的载荷能力，可适配复杂地形区域的作业需求。产品功能特性上，该机型采用了涵道式尾桨设计，相比传统开放式尾桨，既降低了飞行过程中的气动噪音，也减少了地面作业时尾桨剐蹭带来的安全隐患，配合倾斜式的涵道尾翼结构，能够在低速飞行与悬停状态下提供更稳定的航向控制力矩；主旋翼采用了新一代低阻翼型的复合材料桨叶，在提升升力效率的同时降低了旋翼转动带来的振动，搭配主动振动控制系统，能够将舱内振动水平控制在极低区间，大幅提升长航程飞行的乘坐体验；机身主体采用复合材料一体成型工艺，在保证结构强度的前提下降低了整机自重，有效提升了有效载荷与航程表现，双发动力配置搭配冗余度更高的航电系统，能够在单台发动机失效的情况下维持安全飞行，满足民用航空的最高安全标准。在设计思路层面，该模型的构建完全围绕实机的气动优化逻辑展开，机身线条采用了连续的曲面过渡设计，从机头整流罩到尾梁的线条全程做了减阻优化，减少低空高速飞行时的气流分离阻力；起落架采用后三点式可收放设计，巡航状态下起落架完全收纳于机身整流罩内，进一步降低飞行阻力，同时起落架的缓冲行程做了针对性优化，能够在海上钻井平台、野外临时起降点等不平整场地完成平稳起降；驾驶舱采用大面积整体风挡设计，为飞行员提供接近全向的视野覆盖，便于低空作业时观察周边障碍物与起降场地环境。外形尺寸与安装边界层面，该机型整机长度约14米，主旋翼直径约13.5米，尾桨直径约1.1米，整机高度约4.3米，常规起降状态下所需的起降坪直径不小于18米，地面停放时主旋翼末端与周边障碍物的安全距离不小于2米，涵道尾桨的外凸结构相比传统尾桨减少了1.2米的尾部安全预留距离，更适合在空间有限的舰船甲板、城市高楼停机坪等场地停靠；机身两侧的舱门采用大开口滑动设计，全开状态下宽度可达1.6米，便于担架、大型作业设备的快速装卸，匹配应急救援、物资投送等场景的使用需求。
