烧烤炉金属格栅通风口结构设计

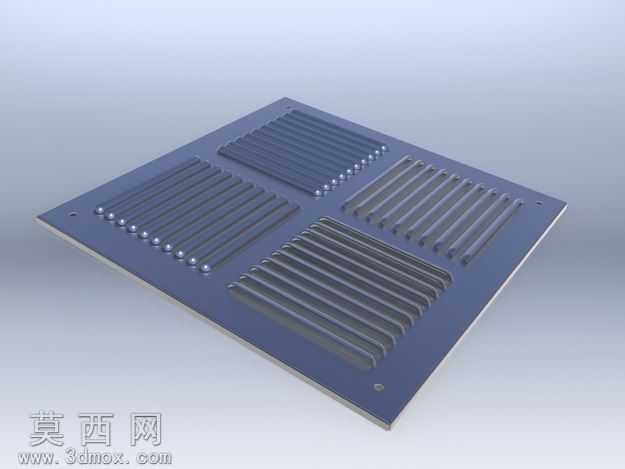

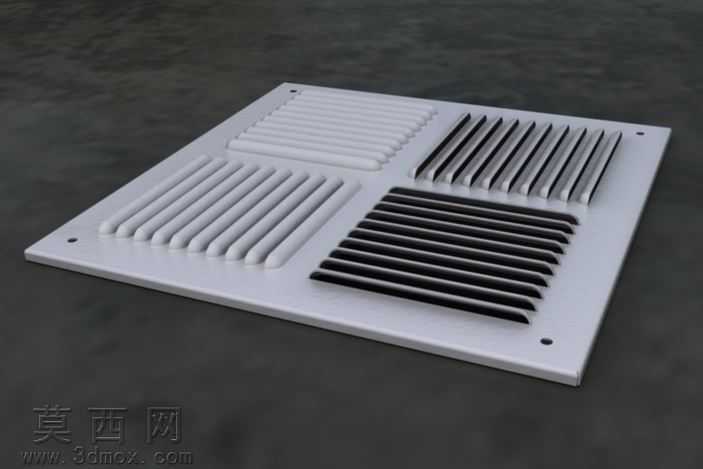

本作品为烧烤炉配套的金属格栅通风口三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中优先采用钣金建模模块搭建基础板件结构，首先绘制方形金属基板的草图轮廓，在基板四角预留安装定位孔位，孔位尺寸匹配烧烤炉壳体的装配公差要求，保证后续安装时的对位精度。基板表面的格栅结构采用阵列特征完成批量生成，每一组格栅条都做了等间距排布设计，格栅条的凸起高度经过反复参数调整，既保证足够的通风排气通量，满足烧烤炉工作时的烟气排出、空气补入需求，又能避免大体积杂物掉落进炉体内部，同时格栅条的边缘做了圆角过渡处理，去除锐边防止安装使用过程中划伤操作人员。建模完成后对整体结构做了壁厚一致性检查，保证金属板件的厚度均匀，适配后续冲压、折弯的钣金加工工艺，降低生产制造的难度。材质渲染阶段选用哑光深灰色金属材质，模拟冷轧钢板经静电喷塑后的表面质感，调整材质的粗糙度、金属度参数，还原真实金属板件的漫反射效果，同时在基板表面的焊点位置做了细节处理，还原焊接装配后的真实外观效果。结构设计上充分考虑烧烤炉的实际使用场景，格栅的排布方向做了分区设计，四个区域的格栅条分别朝向不同方向，能够在不同进风角度下都保证顺畅的空气流通，提升炉内炭火的燃烧效率，同时整体板件的平整度做了约束，避免高温工作环境下出现结构变形。建模过程中对所有特征做了参数关联，后续如果需要调整格栅间距、板件尺寸、安装孔位，只需要修改对应草图参数即可快速完成模型迭代，大幅提升设计修改的效率，整体模型的结构完全符合实际钣金加工的工艺要求，不存在无法落地生产的异形结构，可直接用于生产前的结构验证、装配干涉检查以及加工图纸的输出。
