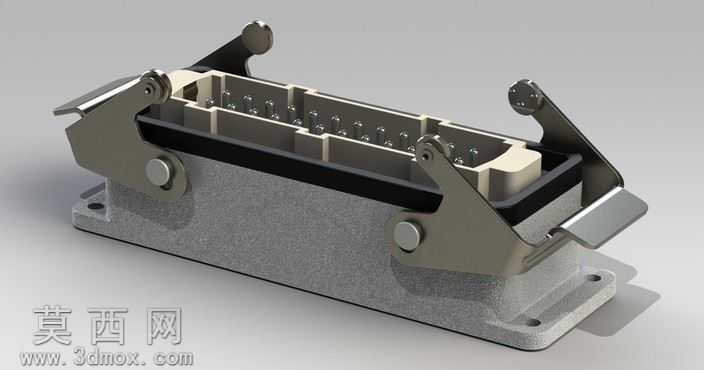

工业重载24针快锁式电连接器三维设计

本作品为工业场景使用的24针重载连接器三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先拆分各独立零部件逐一建模再完成总装配约束，确保各部件配合关系符合实际工业产品的装配逻辑。首先针对底座部分，采用铸铝壳体的设计思路，建模时还原了压铸壳体的磨砂质感材质，底座底部设置带安装孔的固定法兰边，用于将连接器公座或母座固定在设备面板上，壳体边缘做了加厚与圆角过渡处理，匹配实际压铸零件的工艺特征，避免尖锐棱角带来的装配划伤与应力集中问题。其次是内部的绝缘胶芯部分，建模时严格按照24针的针脚排布规则，等距排列24个导电插针的安装位，胶芯采用耐高温绝缘工程塑料材质，渲染时赋予哑光米白色工程塑料质感，插针部位采用黄铜镀镍的金属材质，还原导电接插件的金属光泽与接触结构，胶芯与金属壳体之间设计了密封胶条的安装槽位，用于放置防水密封圈，满足工业场景下的防尘防水防护需求。然后是连接器的锁扣结构，这部分是重载连接器的核心快锁机构，建模时还原了双侧翻转式弹簧锁扣的完整结构，包含锁扣支架、转轴、弹簧卡位、锁钩等细节，锁扣采用冷轧钢冲压成型的结构特征，边缘做冲压圆角处理，材质赋予哑光枪灰色金属质感，模拟镀锌钢板的表面处理效果，锁扣翻转角度设置了合理的限位约束，能够实现公母头对插后的快速锁紧与解锁，避免设备运行过程中受振动出现接插松脱的问题。渲染阶段采用工作室均匀布光方案，主光源从侧上方打光突出金属壳体的质感与结构轮廓，辅光源补光消除暗部死黑，添加柔和的地面阴影增强模型的立体感，材质参数调整阶段针对不同部件做了区分：铸铝底座调整了粗糙度参数还原磨砂铸铝的漫反射效果，金属锁扣提高了少量反光度模拟冲压钢板的表面质感，绝缘胶芯降低反光度呈现工程塑料的哑光特性，插针部位提高金属光泽度还原镀镍铜件的光亮质感。整体设计参考了工业常用重载连接器的成熟结构，各部件的尺寸比例、配合间隙都按照实际产品的公差要求做了参数化设置，既可以作为电气设计选型的参考模型，也可以用于工业设备布线场景的装配模拟，帮助设计人员提前预判连接器的安装空间、接插路径，避免实际生产装配中出现干涉问题。
