赛车用碳陶花键孔制动盘结构设计

该制动盘主要面向高性能场地赛车的制动系统应用场景，作为赛车制动回路的核心摩擦承载部件，承担着车辆高速行驶状态下动能向热能转化、实现稳定减速与驻车的核心功能，适配大马力赛车在连续弯道、重刹工况下的高强度制动需求，可在极端高温、高频摩擦的工作环境下保持稳定的摩擦系数，避免制动热衰减带来的操控风险。

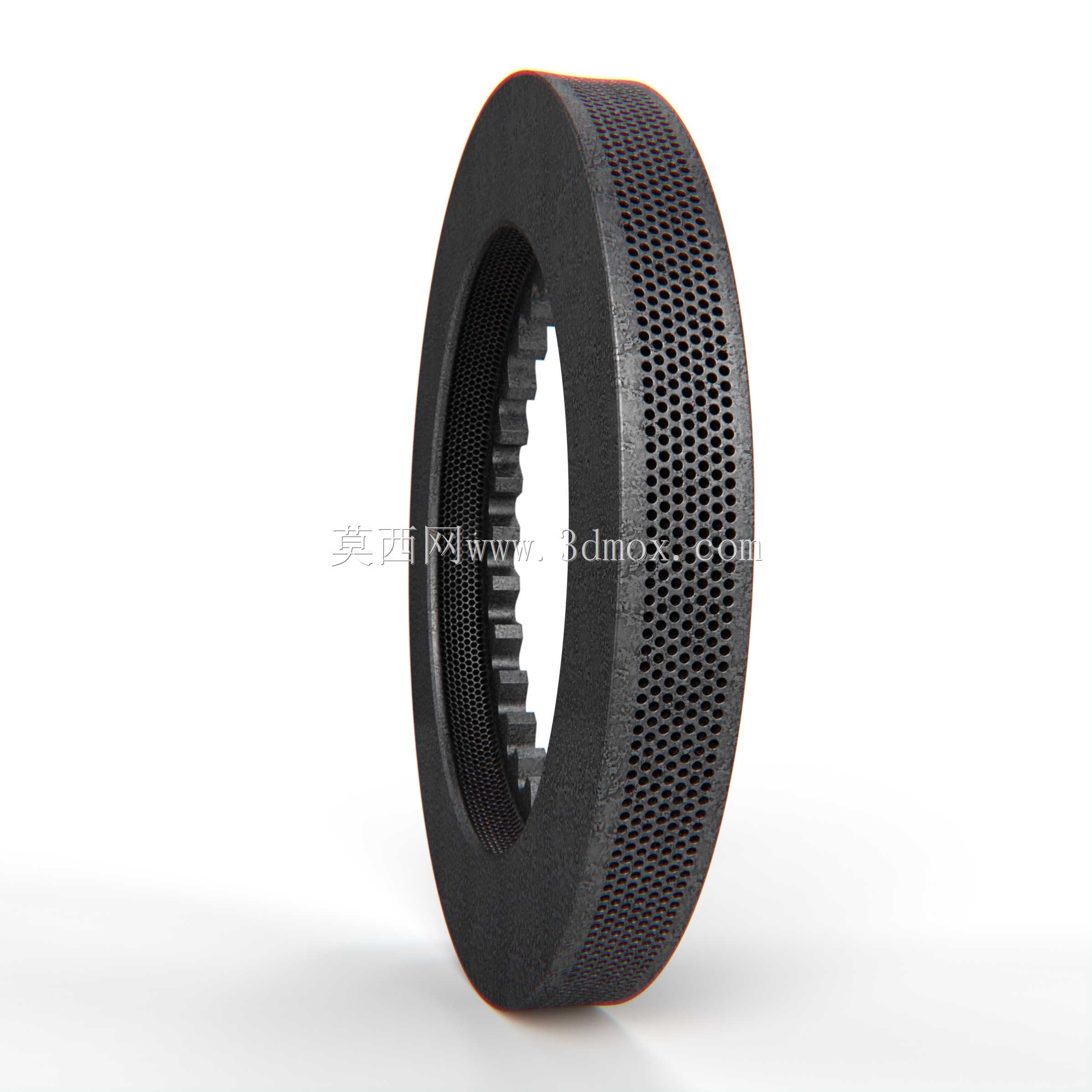

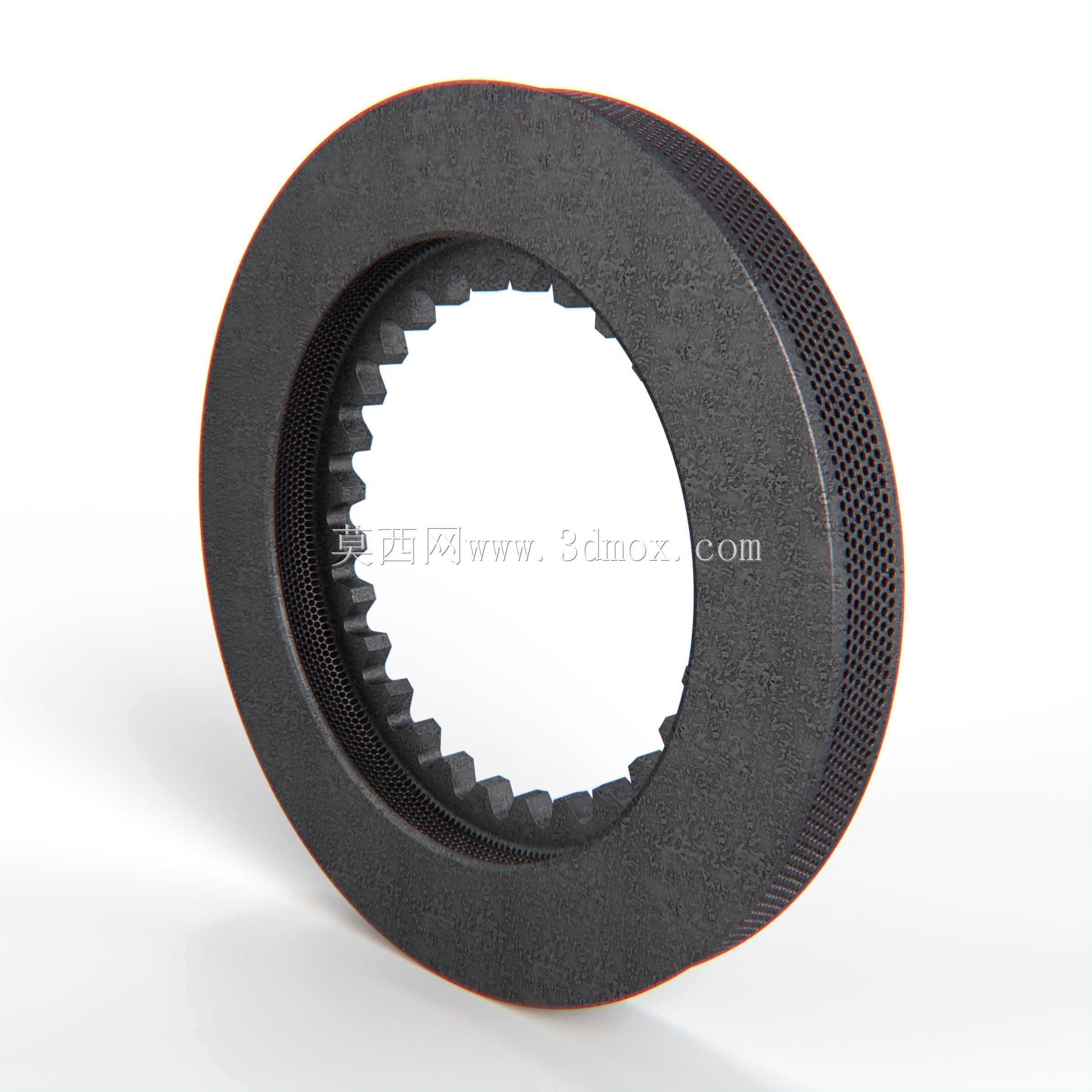

在功能特性设计上，该制动盘摒弃了传统民用车辆制动盘的线性螺栓安装孔结构，采用内圈整体式花键啮合的连接方案，花键齿形沿盘体内圈均匀排布，可与轮毂轴套的外花键形成多齿面同步啮合，相比传统螺栓连接的方案，花键结构可将制动时产生的巨大制动力矩均匀分散到每一个啮合齿面，避免局部应力集中导致的连接失效，同时可消除螺栓连接带来的装配间隙，提升制动响应的直接性，减少制动踏板的虚位行程。盘体外圈采用密集通风孔结构设计，沿盘体周向均匀排布的镂空通风道可在车辆行驶时形成贯通的冷却气流，快速带走摩擦产生的高温热量，降低制动盘的工作温度，避免碳陶材料在持续高温下出现性能衰减。

设计思路上，该结构参考了顶级赛事制动部件的成熟方案，针对碳陶复合材料的成型特性做了适配优化：碳陶材料需经高温碳化工艺成型，若采用传统钻孔方案加工安装孔，会在孔周形成微裂纹隐患，因此采用一体成型的内花键结构，在预制体阶段就完成花键齿廓的成型，避免后期机加工对材料纤维结构的破坏，同时花键结构的啮合面可在热胀冷缩过程中提供微小的形变余量，避免高温下盘体与轴套因膨胀系数不同出现卡滞。

在安装边界与尺寸适配方面，该制动盘的内花键参数需与对应赛车的轮毂轴花键完全匹配，齿形公差控制在精密传动级别的配合范围内，安装时无需额外的连接螺栓，直接沿轴向推入轴套即可完成啮合定位，盘体的厚度、外径尺寸需匹配对应车型的制动卡钳安装位，确保摩擦面与卡钳刹车片完全对齐，通风道的进出风方向需与车辆行驶时的气流方向一致，保证高速下的冷却效率，盘体的轴向跳动量需控制在极小的公差范围内，避免制动时出现方向盘抖动的问题。
