前置驱动车辆用差速传动机构设计

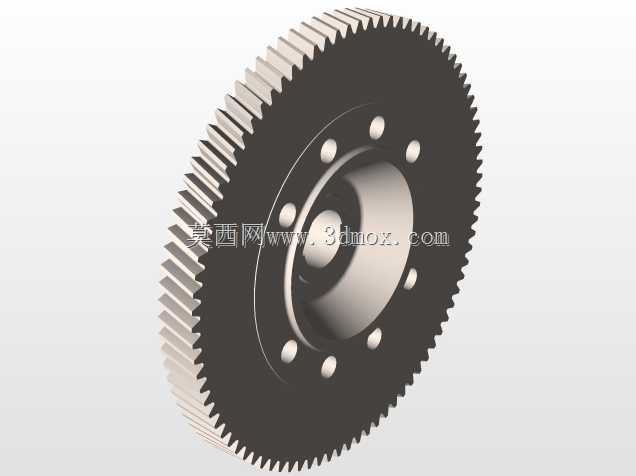

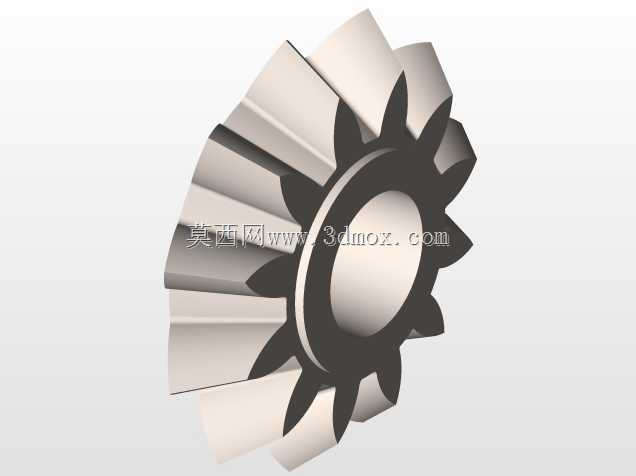

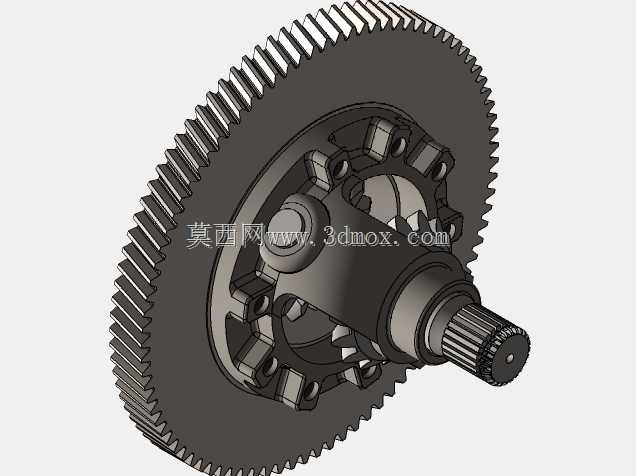

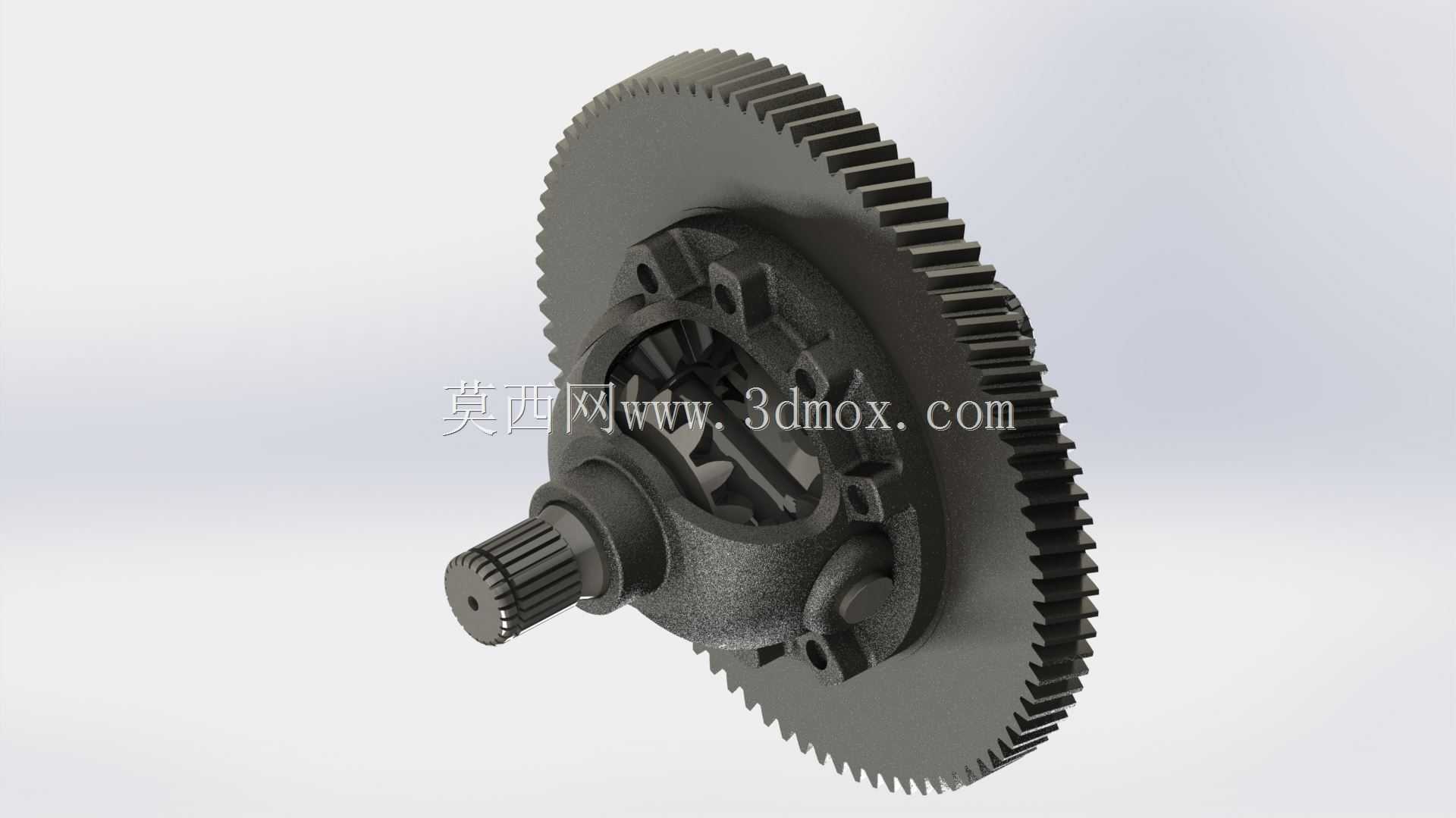

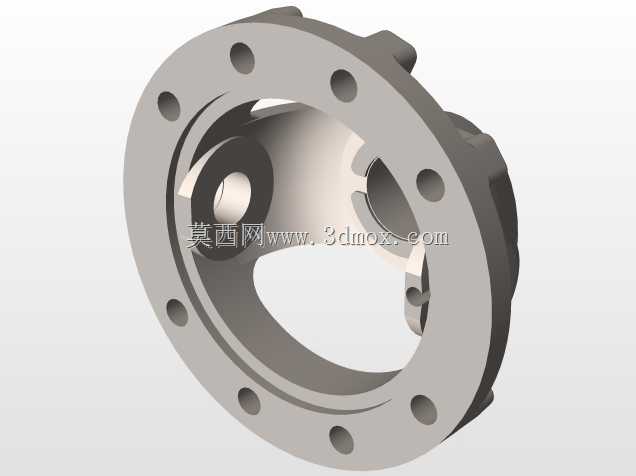

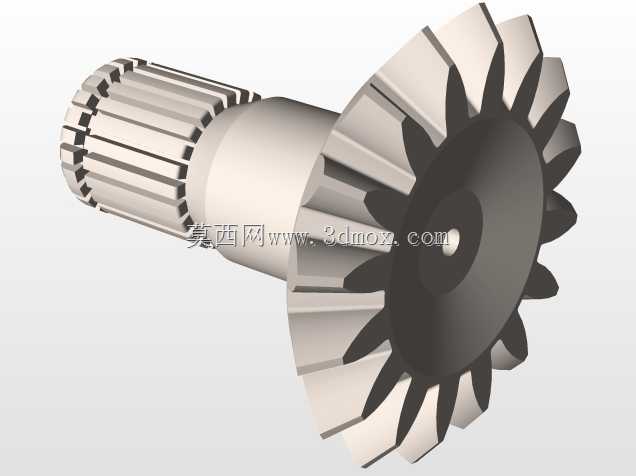

该差速传动机构专为前置前驱布局的乘用车辆设计，是车辆传动系统中衔接主减速与驱动半轴的核心功能部件，主要应用于家用轿车、城市SUV等前置动力布局的民用车辆传动场景，承担着将变速箱输出动力减速增扭后分配至两侧驱动轮的核心作用，同时可在车辆转向、经过起伏路面时自动调整两侧车轮的转速差，避免轮胎出现滑动拖磨，保障车辆行驶过程中的操控稳定性与轮胎使用寿命。从功能特性来看，该机构集成了主减速从动齿圈、差速器壳体、行星齿轮组、半轴齿轮、动力输入轴等核心组件，大尺寸的斜齿从动齿圈与变速箱输出端的主动齿轮啮合，可实现稳定的大传动比减速，将动力输入的高转速低扭矩转化为适配车轮驱动需求的低转速大扭矩；内部的十字轴搭载四个行星锥齿轮，与两侧的半轴锥齿轮常啮合，直线行驶时行星齿轮随壳体公转不发生自转，两侧车轮保持同速输出，转向时行星齿轮在公转的同时绕十字轴自转，允许两侧半轴以不同转速转动，匹配车辆转弯时内外侧车轮的行驶距离差。设计过程中充分考虑了前置前驱车型的安装空间限制，整体结构采用紧凑化布局，动力输入轴采用花键结构与差速器壳体刚性连接，齿圈通过过盈配合加螺栓紧固的方式固定在差速器壳体法兰端，既保证了大扭矩传递下的连接可靠性，又尽可能压缩了轴向与径向的安装尺寸，可适配横置动力总成的前舱布置边界，壳体外部的加强筋结构在提升整体刚性的同时，预留了与轴承座配合的安装轴颈，可直接适配前桥主减壳体的安装位，无需额外设计转接结构。齿轮组采用螺旋锥齿与斜齿搭配的设计，相比直齿结构传动啮合重合度更高，传动过程中冲击更小、运行噪音更低，可有效降低车辆行驶过程中的传动系统异响，提升驾乘舒适性；差速器壳体采用球墨铸铁材质的结构设计，既保证了足够的结构强度承受大扭矩冲击，又兼顾了轻量化需求，内部齿轮腔预留了润滑油道空间，可保证齿轮啮合面在运行过程中得到充分润滑，降低磨损提升部件使用寿命。该机构的安装边界充分考虑了前驱车的底盘布局特性，从动齿圈的外径尺寸适配前桥主减腔体的内部空间，输入轴的花键参数可直接匹配横置变速箱的输出接口，两侧半轴连接位采用标准内花键设计，可与等速万向节的半轴直接对接，整体装配无需对现有前驱车型的传动舱结构做大幅修改，可直接适配多数紧凑型前置前驱车型的传动系统升级或替换需求。
