汽车膜片弹簧离合器总成结构设计

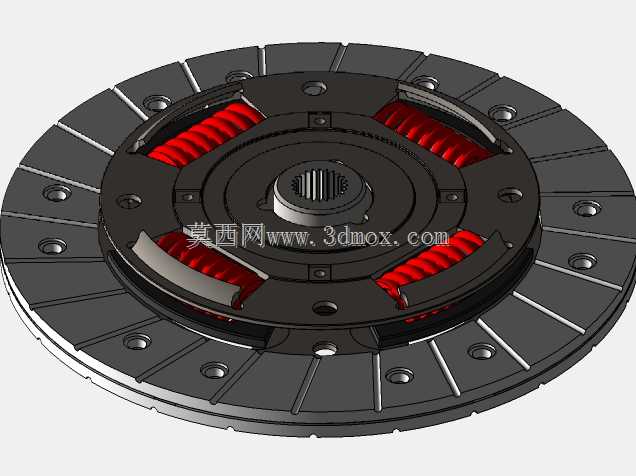

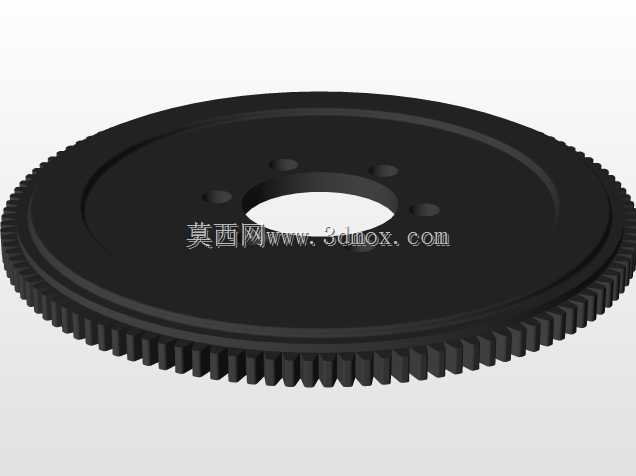

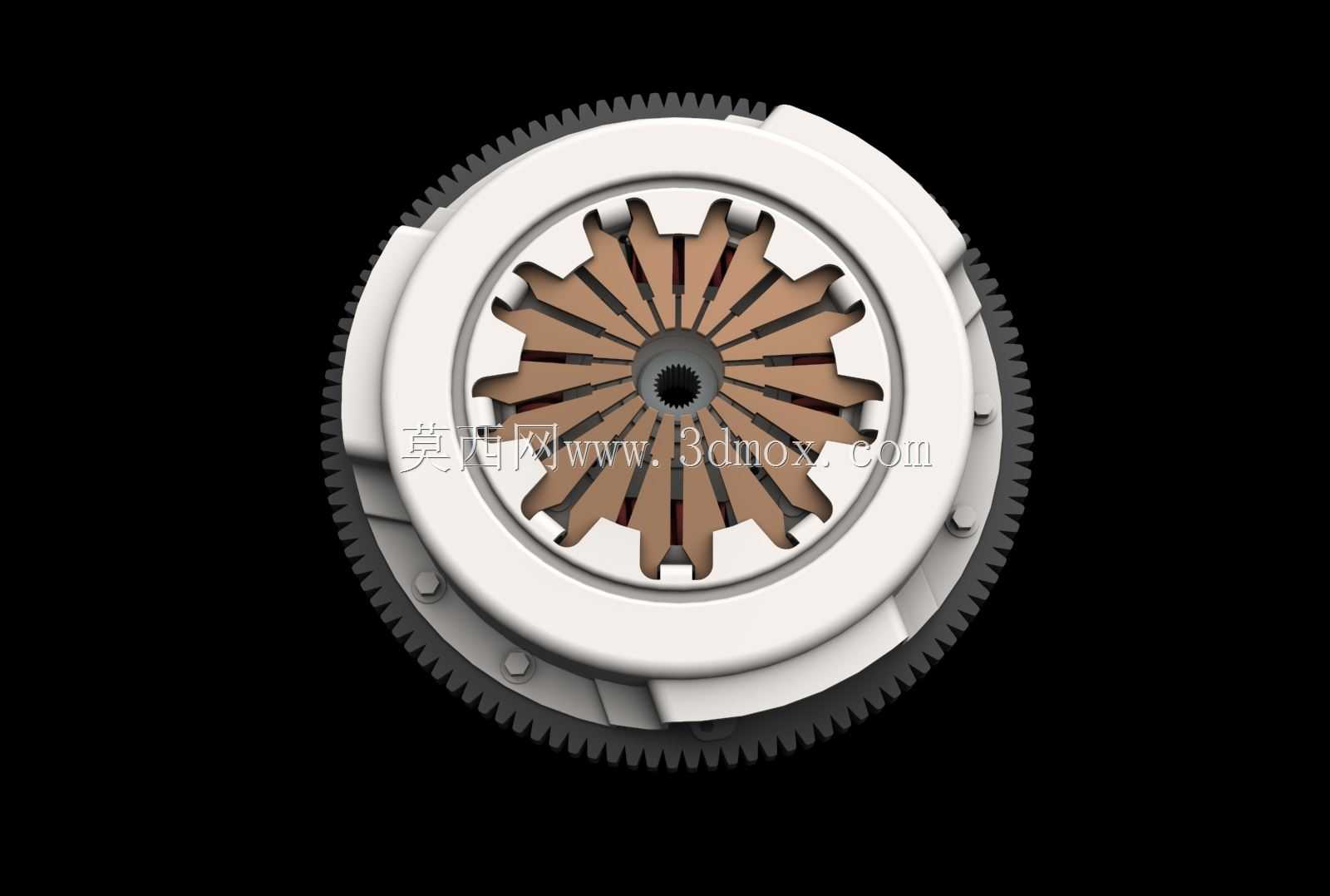

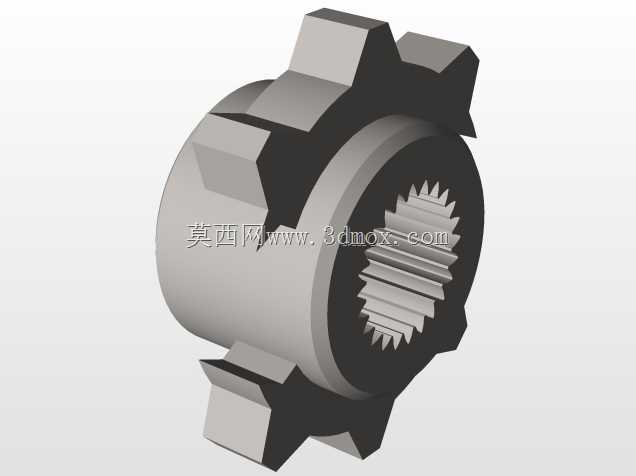

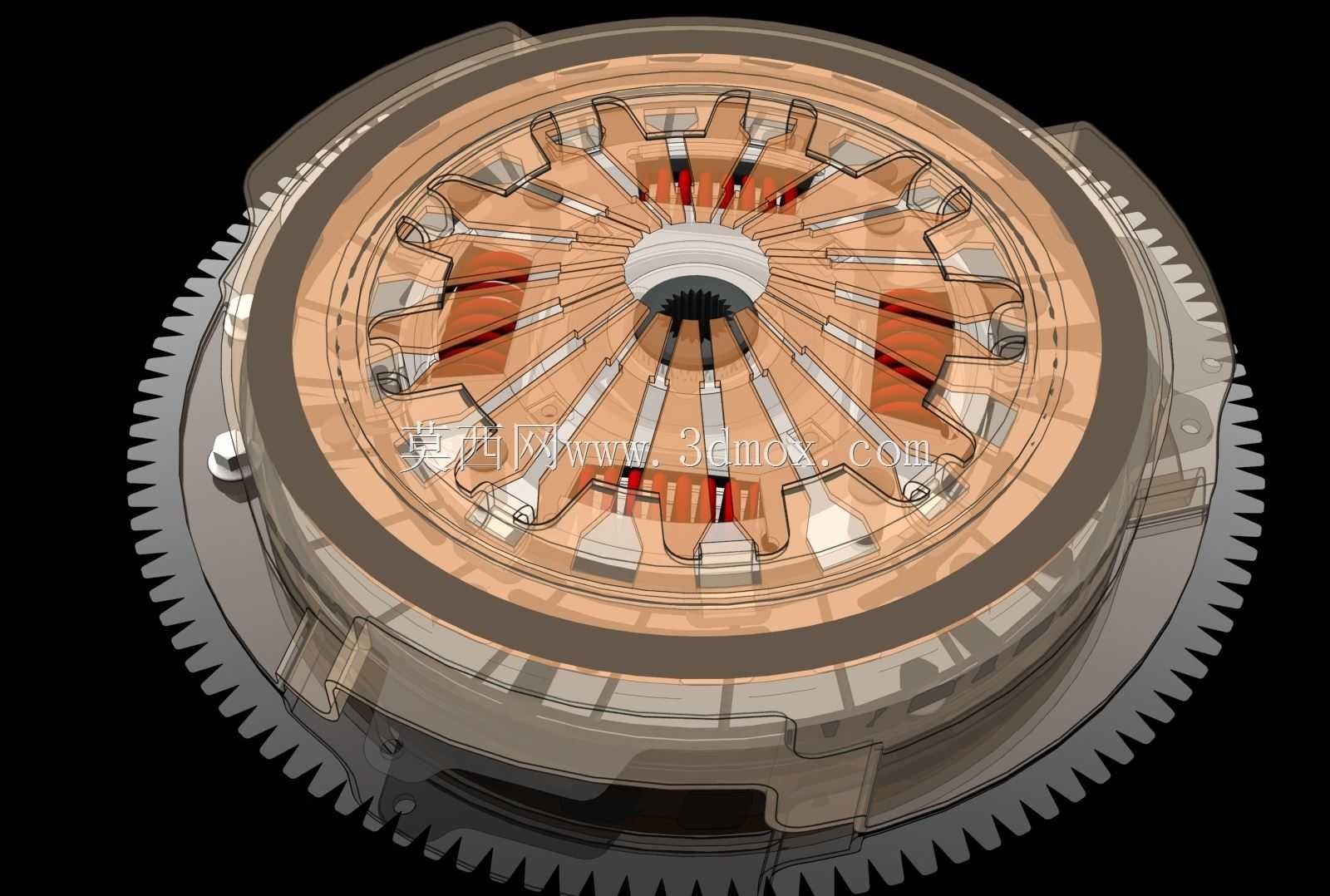

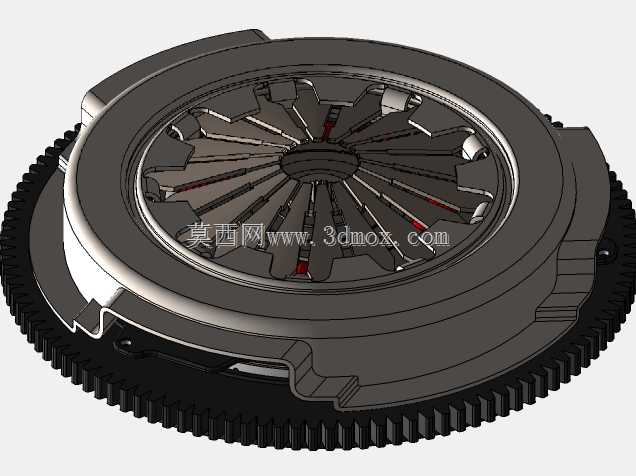

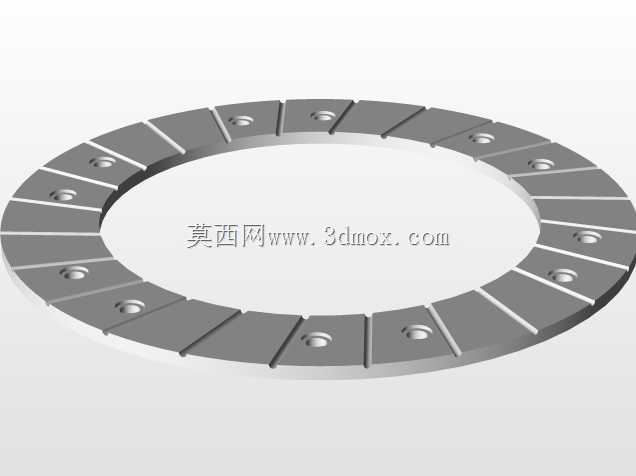

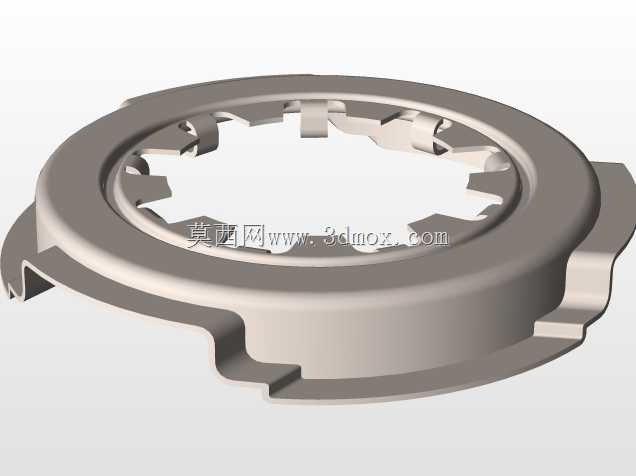

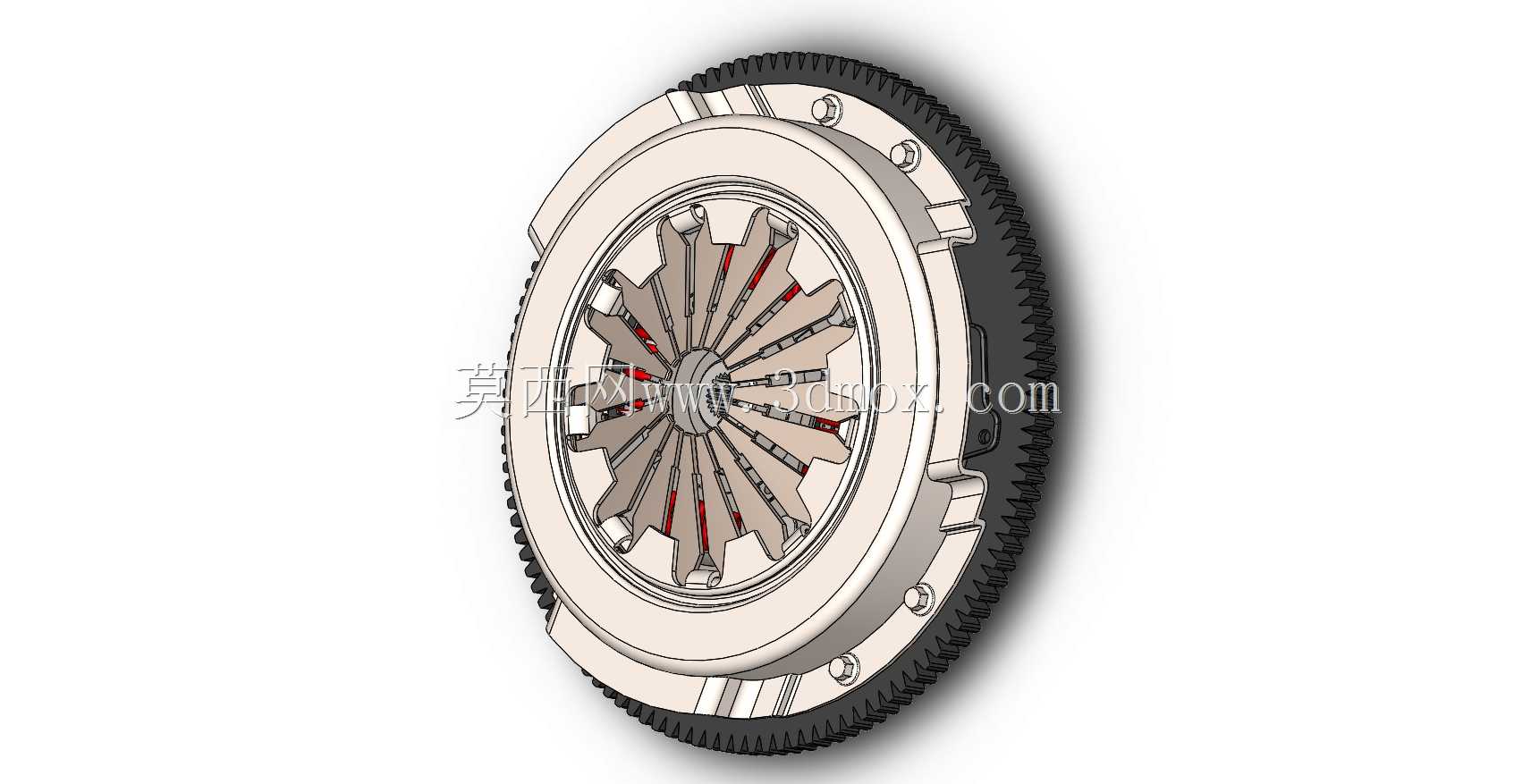

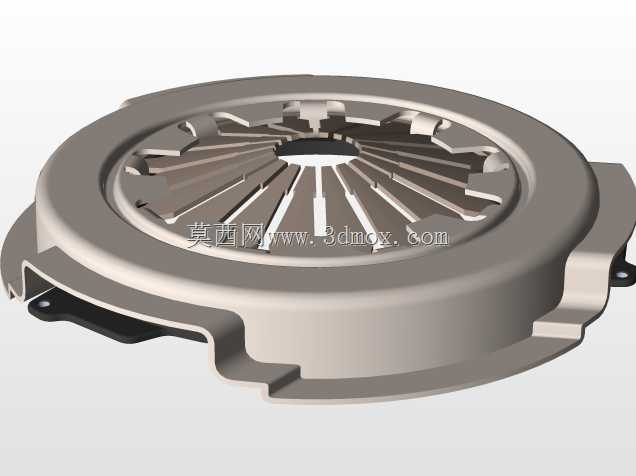

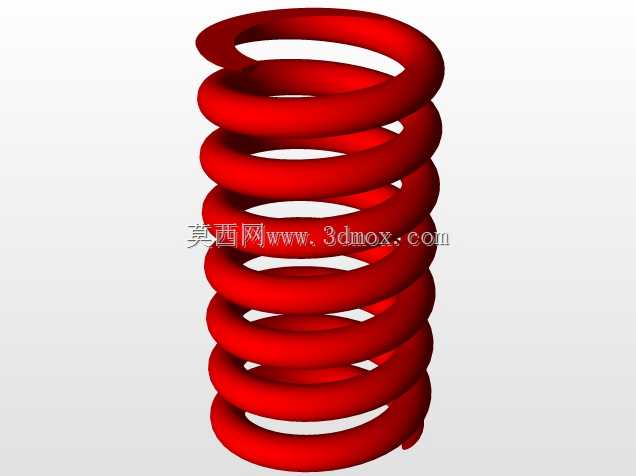

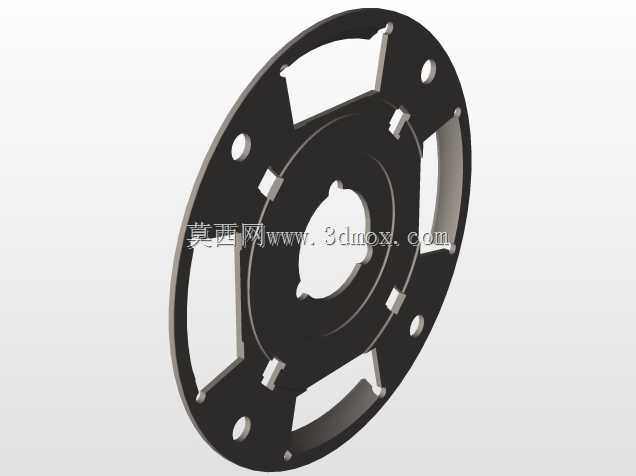

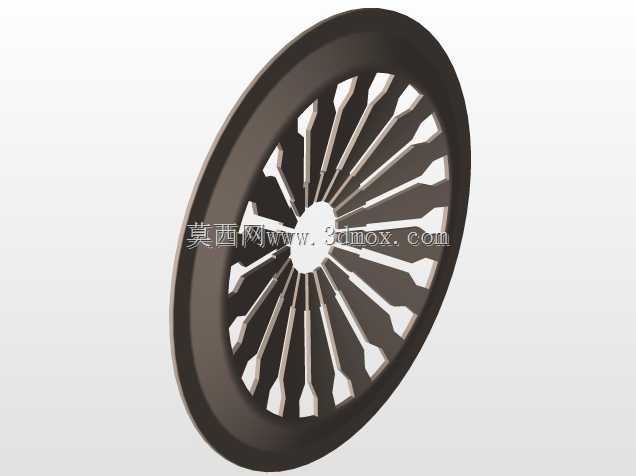

这款离合器是手动挡乘用车传动系统的核心部件，主要搭载于前置前驱横置动力布局的家用乘用车型，安装在发动机飞轮与手动变速器输入轴之间，承担动力接合、切断、过载保护的核心功能，直接决定车辆起步平顺性、换挡流畅度与传动系统寿命。在实际车辆运行场景中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指端，使压盘解除对从动盘的压紧力，发动机飞轮与变速器输入轴之间的动力传递完全切断，便于驾驶员完成挡位切换；当驾驶员缓慢松开踏板时，膜片弹簧逐步恢复压紧力，压盘将从动盘紧紧压合在飞轮端面，发动机输出扭矩通过飞轮、压盘与从动盘摩擦片之间的摩擦力平稳传递至变速器输入轴，带动车辆平稳起步，同时在传动系统承受冲击载荷时，从动盘上的扭转减震弹簧可以吸收冲击震动，避免传动系齿轮、轴类零件受冲击损坏。本次设计围绕乘用车常用的推式膜片弹簧离合器结构展开，整体采用同轴式布局，外围集成与飞轮连接的传动齿圈结构，膜片弹簧采用优质弹簧钢冲压成型，兼具压紧弹簧与分离杠杆的双重功能，相比传统螺旋弹簧离合器结构更紧凑、轴向尺寸更小，压紧力受离心力影响更小，高速工况下性能更稳定。从动盘摩擦片采用耐磨损、摩擦系数稳定的复合材料，内置多级扭转减震弹簧，可有效过滤发动机运转时的扭矩波动，降低传动系震动噪音。压盘采用高强度灰铸铁材质，具备良好的导热性与耐磨性，可承受频繁接合分离产生的摩擦热量，避免高温下摩擦系数衰减过快。设计过程中严格匹配乘用车动力输出特性，确定了合理的压紧力参数与摩擦片有效半径，保证最大传递扭矩覆盖发动机峰值扭矩的1.3倍以上，预留足够的扭矩储备避免打滑；同时严格控制轴向安装尺寸，适配横置动力舱的紧凑安装空间，安装孔位完全匹配对应机型飞轮的螺栓孔分布，无需额外改装即可完成装配。分离指端高度经过一致性调校，保证分离过程中压盘抬起量均匀，避免出现分离不彻底、接合抖动的问题，从动盘花键孔与变速器输入轴花键采用间隙配合，保证滑动顺畅无卡滞，同时花键部位做耐磨处理，提升长期使用的可靠性。
