同轴擒纵陀飞轮精密机械结构设计

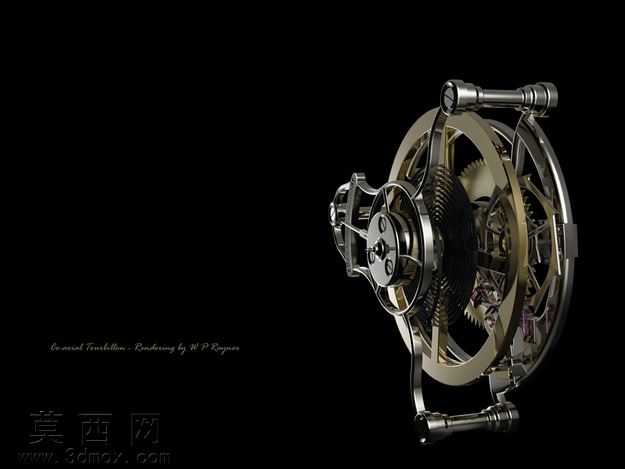

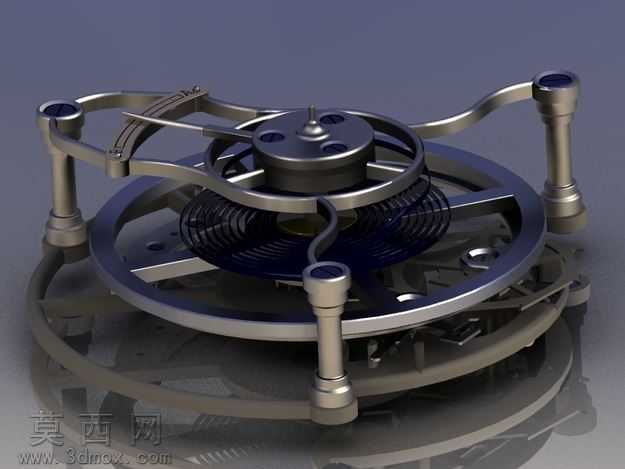

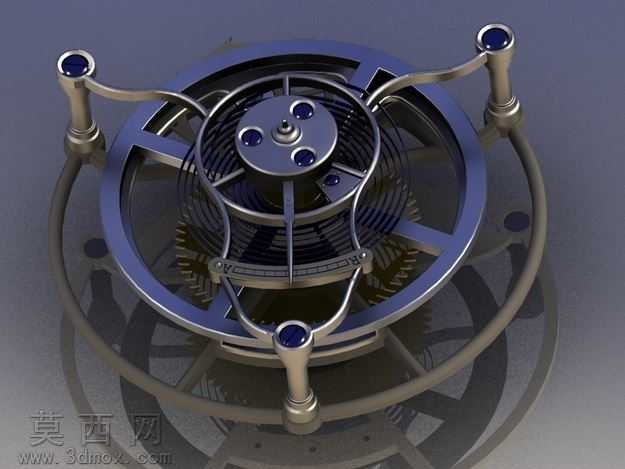

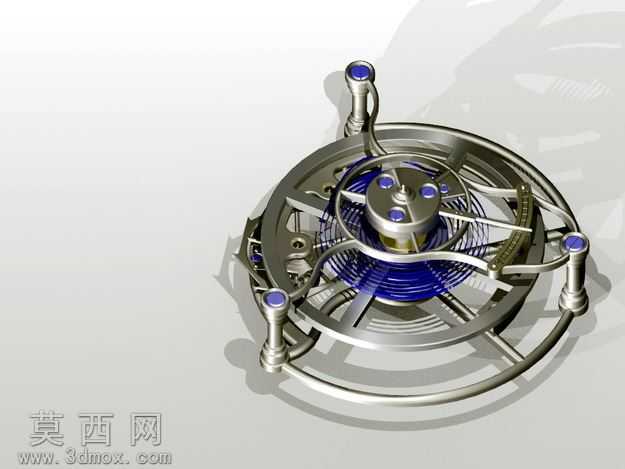

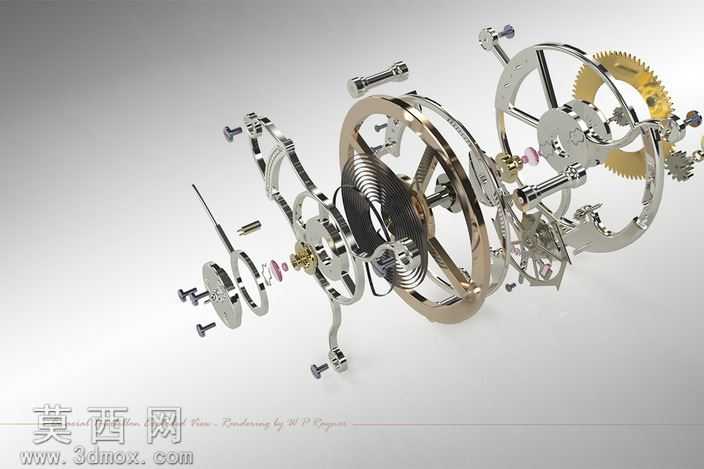

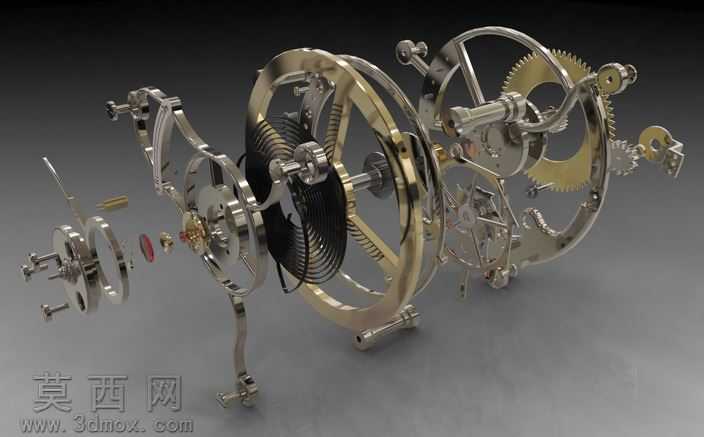

本作品为钟表核心调速机构同轴擒纵陀飞轮的三维建模设计，整体建模过程围绕陀飞轮的核心运行逻辑展开，首先梳理同轴擒纵系统与陀飞轮框架的联动关系，将传统陀飞轮的偏心布局调整为同轴排布，让摆轮、擒纵轮、擒纵叉的旋转中心与陀飞轮框架的回转中心完全重合，从结构根源上降低不同方位带来的走时误差。建模阶段先搭建核心传动齿轮组，逐层绘制轮齿的渐开线齿形，保证齿轮啮合的间隙控制在合理范围，避免传动卡滞或空程过大的问题；随后构建陀飞轮的环形支撑框架，框架采用多辐条对称式结构，既保证框架的结构强度，又尽可能降低整体旋转重量，减少动力损耗。擒纵叉与摆轮的建模重点还原宝石轴承的安装位，对应位置预留精准的嵌装槽，还原真实腕表中宝石部件降低摩擦的设计细节。材质渲染阶段，主体金属结构采用烤蓝钢与抛光精钢的材质区分，框架与传动轮系使用高反光抛光钢材质，还原高端腕表金属件的镜面打磨质感，宝石轴承位置使用深邃的蓝宝石材质，添加通透的折射与反光效果，底座部分使用哑光深灰材质衬托主体结构，突出机械部件的层次细节。渲染时采用柔和的侧上方打光，让金属件的轮廓反光自然呈现，同时清晰展现轮系之间的层叠结构与装配关系。设计过程中没有完全照搬量产腕表的工业设计参数，而是基于个人对腕表机械结构的喜好，调整了框架的支撑臂造型，将传统的直臂改为带流畅弧度的曲臂造型，在不影响结构运行的前提下提升视觉美感，整体结构完整还原了同轴擒纵陀飞轮的运行逻辑，所有部件的装配关系符合机械传动原理，可直观展现这一精密计时机构的内部构造与运作方式。
