精密陀飞轮机械传动结构三维设计

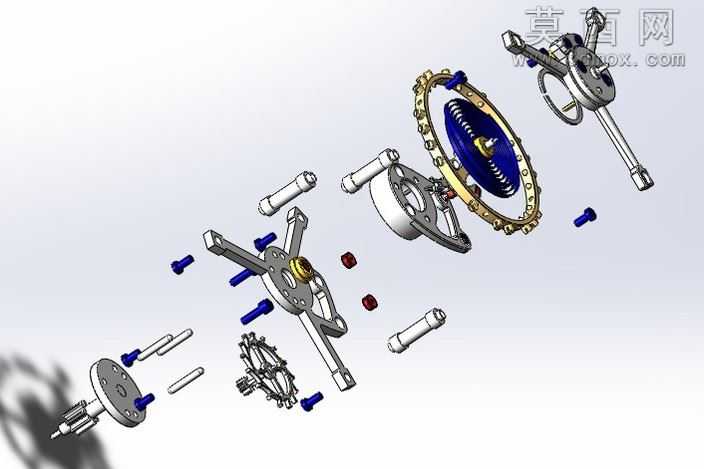

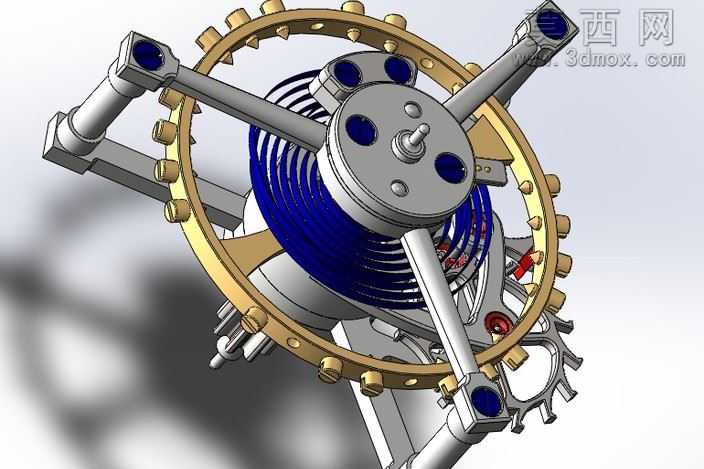

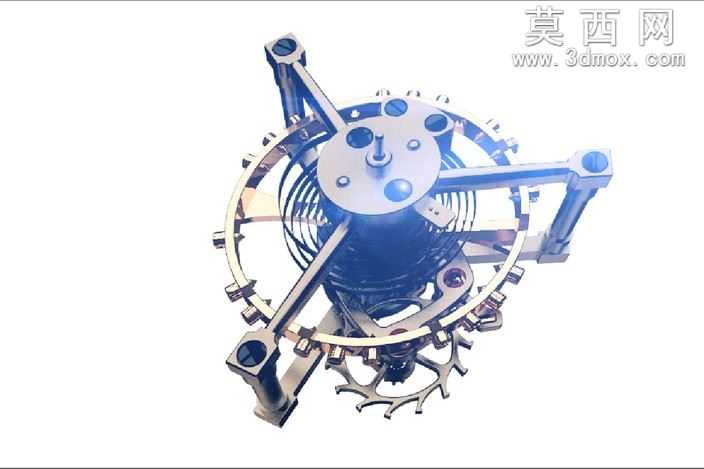

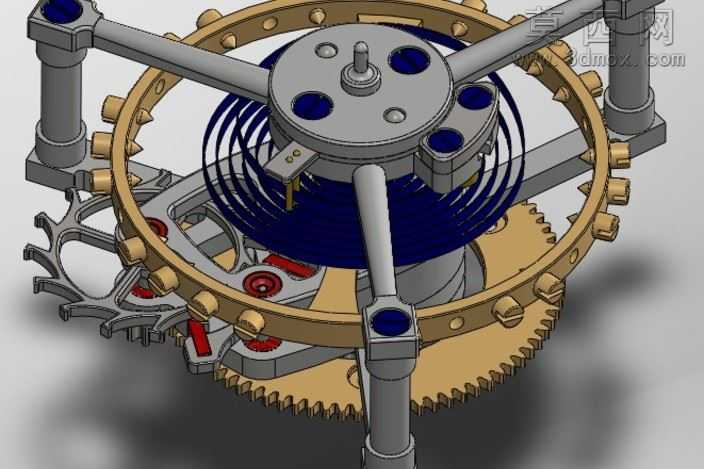

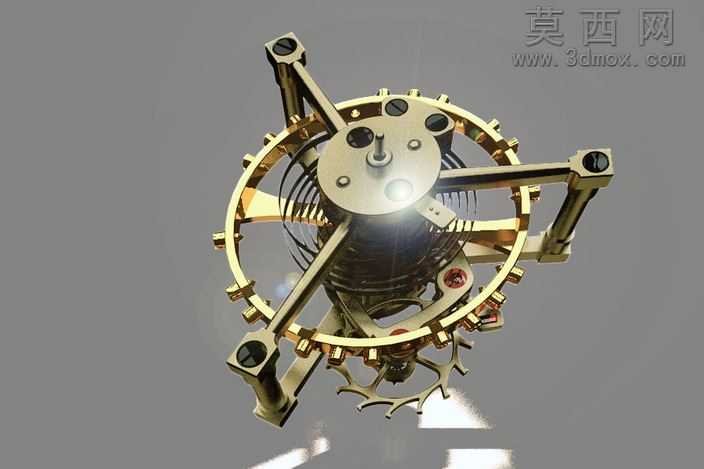

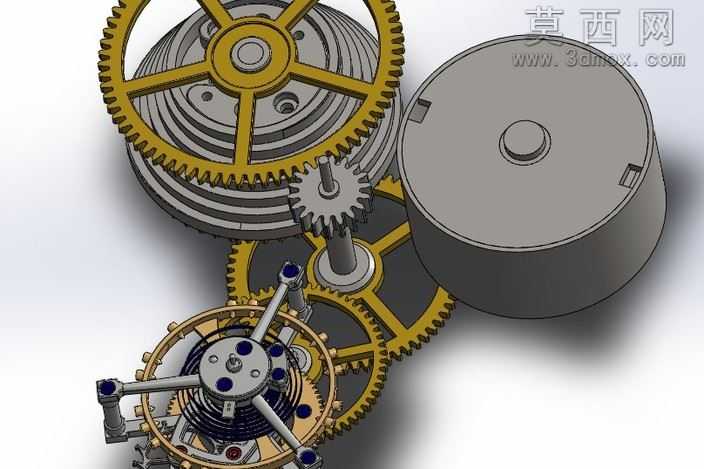

本作品为精密陀飞轮机械结构的三维建模成果，建模过程严格遵循精密机械计时机构的设计逻辑，以SolidWorks为核心建模工具，自底向上完成全部零件的参数化搭建。首先针对陀飞轮的核心旋转支架进行草绘定位，通过拉伸、旋转、切除等基础特征完成支架主体框架的构建，对支架上的四个支撑臂做等角度圆周阵列处理，保证支撑结构的动平衡精度，每个支撑臂末端的安装孔位严格按照同轴度公差要求做定位约束，避免后续装配出现干涉问题。针对核心的擒纵轮、传动齿轮组，采用渐开线齿廓参数化生成方式，精准还原齿形的啮合角度与齿距参数，保证齿轮传动的顺滑无卡滞，齿轮与中心转轴的配合部位做轴孔公差匹配设计，还原真实机械装配的配合关系。游丝部件采用螺旋扫描特征完成建模，精准还原游丝的螺距、宽度与厚度参数，模拟游丝的弹性形变空间，保证陀飞轮调速结构的功能还原度。材质渲染阶段，对主体金属结构采用抛光不锈钢材质，调整金属粗糙度与反射参数，还原精密机械构件的金属光泽与细腻质感，对齿轮啮合部位做轻微的做旧质感处理，模拟机械传动的真实磨损痕迹，支撑臂的安装端面做哑光金属处理，区分不同功能部位的材质差异。整体装配过程严格按照陀飞轮的实际装配顺序添加配合约束，中心转轴添加旋转自由度约束，齿轮组添加齿轮啮合配合，游丝添加柔性约束模拟弹性复位效果，完成装配后进行全局干涉检查，逐一排查零件间的干涉问题，调整零件间隙保证所有运动部件都具备合理的活动空间。设计过程中重点考量陀飞轮的旋转平衡性能，对旋转框架的重量分布做对称化处理，保证旋转过程中重心始终落在中心转轴轴线上，还原真实陀飞轮的稳定运转特性，所有零件的壁厚、连接筋位都按照精密机械的加工工艺要求做合理性设计，避免出现无法加工的薄壁、锐角结构，让模型既具备极高的外观还原度，也符合实际机械加工的工艺要求，可用于精密机械结构教学、计时机构原理演示等场景。
