汽车发动机连杆活塞组结构设计

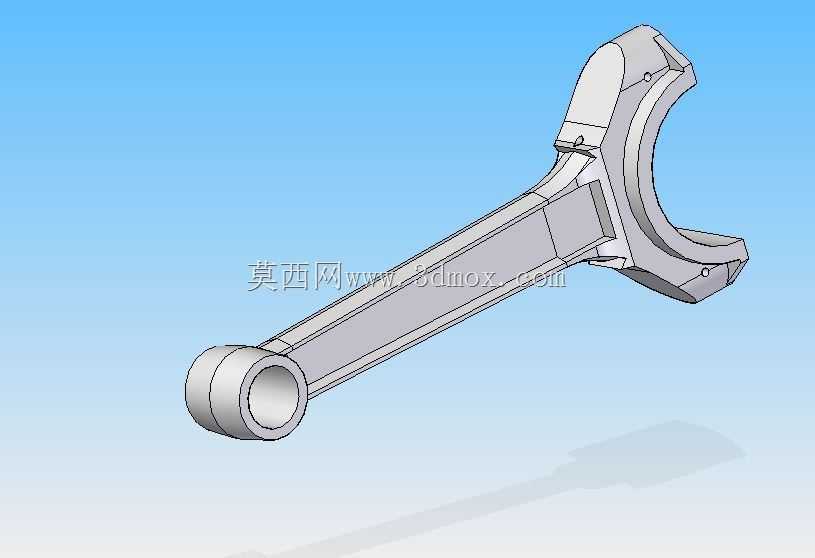

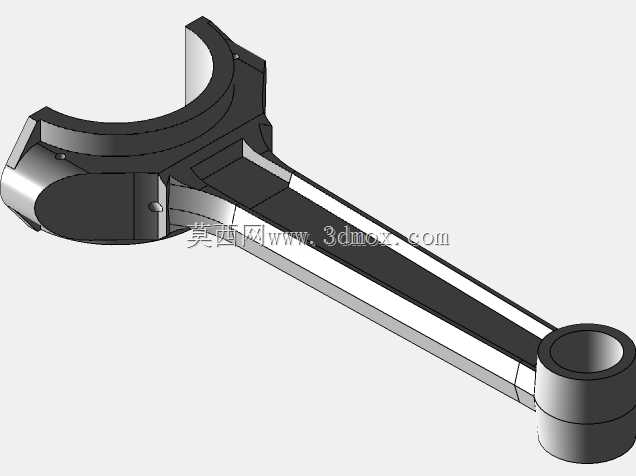

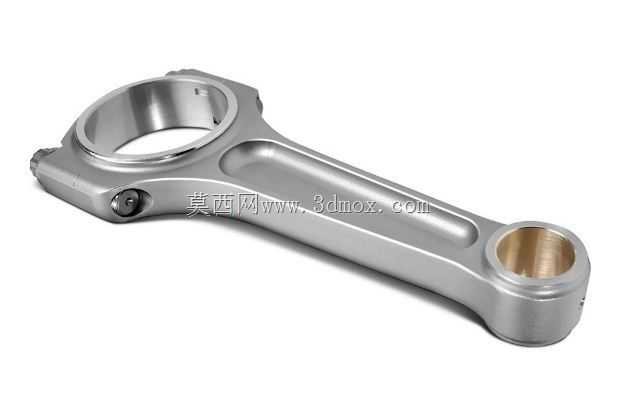

该部件是内燃机核心传动组件，主要应用于往复式活塞发动机的动力传递场景，覆盖乘用车辆、商用车辆、小型通用动力机械等搭载内燃发动机的设备领域，是发动机实现热能向机械能转换的关键承载结构。在发动机实际运行过程中，该组件承担着将活塞承受的燃烧爆发压力传递给曲轴的核心作用，把活塞的往复直线运动转化为曲轴的旋转运动，最终向外输出可用扭矩，同时在进气、压缩、排气冲程中带动活塞完成往复动作，配合配气机构实现完整的工作循环。从功能特性来看，连杆大端采用剖分式结构设计，通过连杆螺栓与曲轴连杆轴颈实现可靠连接，轴瓦安装位预留了标准的配合公差，能够在高速运转时形成稳定的润滑油膜，降低摩擦损耗；小端采用整体式铜套衬套结构，与活塞销实现间隙配合，可在往复摆动过程中自动适配角度变化，同时衬套的耐磨材质能够大幅提升组件的使用寿命；杆身采用工字形截面设计，在保证整体结构强度、抗疲劳性能的前提下，尽可能降低自身重量，减少高速往复运动产生的惯性力，降低发动机运转过程中的振动与噪声。设计过程中充分考虑了组件的受力特性，针对燃烧爆发压力带来的压缩载荷、往复惯性力带来的拉伸载荷、曲轴转动带来的交变弯曲载荷进行了结构优化，杆身到大小端的过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂；大端结合面采用高精度定位结构，保证装配后轴孔的圆度与同轴度，避免运转过程中出现偏磨、抱轴等故障。在外形尺寸与安装边界上，该组件严格匹配对应排量发动机的气缸中心距、活塞销直径、曲轴连杆轴颈直径、活塞行程等核心参数，大端外圆尺寸预留了足够的曲轴平衡块避让空间，小端尺寸适配活塞内腔的安装间隙，杆身轮廓与气缸壁、曲轴箱内部结构保留了安全的运动间隙，确保发动机全工况运转过程中不会出现运动干涉，可直接用于同参数发动机的结构设计验证、运动仿真分析、教学演示等场景，帮助设计人员快速完成曲柄连杆机构的匹配校核，缩短动力总成的开发周期。
