V型六缸全零件汽车发动机结构展示

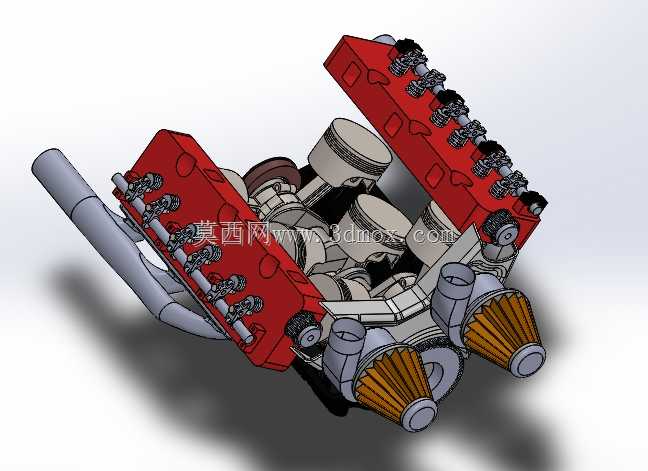

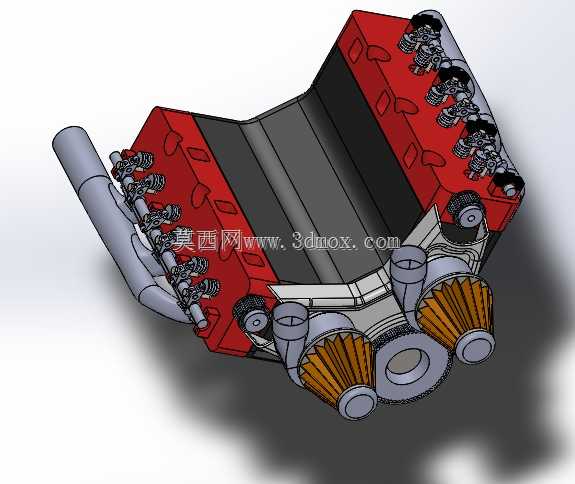

这款V型六缸发动机结构模型，完整还原了民用大排量乘用车辆核心动力单元的全部组成部件，可广泛应用于汽车工程教学演示、动力总成研发方案验证、维修技术培训场景，也可作为汽车文化展示载体用于科普场馆、车企展厅的实物化原理展示。从实际用途来看，V6布局的发动机凭借运转平顺性、动力输出线性度的优势，常被搭载于中高端轿车、硬派越野车型以及高性能乘用车辆上，能够兼顾日常通勤的低扭输出需求与高速行驶的高转动力储备，相比直列六缸机型拥有更短的纵向尺寸，更适配前置前驱、横置动力布局的车型平台，能有效压缩机舱占用空间，为乘员舱留出更多布局余量。从功能特性来看，模型完整呈现了双列三缸的夹角布局，两侧缸盖集成的进排气门结构、独立的活塞连杆组件、曲轴动力输出端、外露式排气头段结构都做了等比例还原，能够清晰展示四冲程循环下活塞往复运动、曲轴旋转、气门开闭的联动逻辑，直观呈现燃油化学能转化为旋转机械能的完整过程，每一个零部件的装配关系都完全参照量产机型的实际配合公差设计，可清晰观察到活塞与缸壁的配合间隙、连杆与曲轴轴颈的连接结构、气门弹簧与凸轮轴的抵接关系。从设计思路来看，该结构采用经典的60度V型夹角设计，这个角度能够平衡一阶、二阶振动，让发动机运转时的不平衡力相互抵消，无需额外加装平衡轴就能获得优异的平顺表现；两侧缸体采用对称式布局，共用中央的曲轴结构，既减少了整机的零部件数量，也能降低动力传递过程中的损耗；外露的锥形排气头段采用等长设计，能够让各缸排出的废气互不干扰，提升排气效率，进而优化发动机的充气效率。从安装边界来看，该结构的横向宽度适配多数乘用车型的机舱轮拱间距，纵向长度远短于同排量直列机型，下部的油底壳结构预留了足够的离地间隙，两侧的进排气接口、机脚安装位都符合量产车型的通用安装标准，前端的附件驱动轮系位置预留了发电机、空调压缩机、水泵的安装空间，能够直接匹配常规车型的前端附件布局，不需要对机舱结构做大幅改装即可完成搭载。
