乘用车辆齿轮齿条式转向传动机构

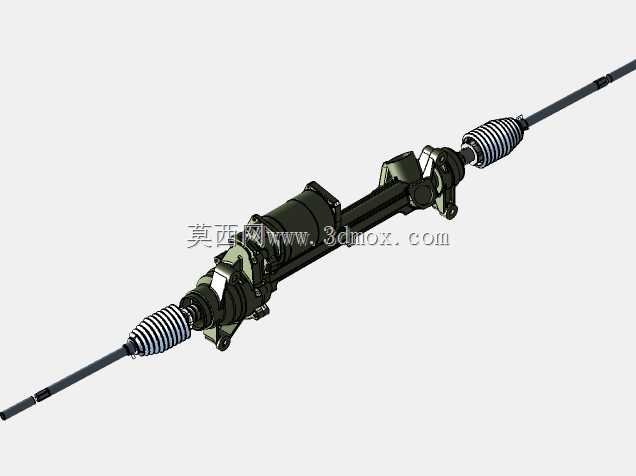

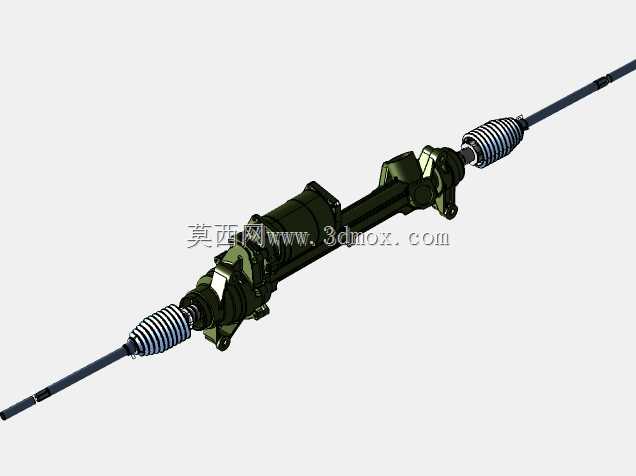

该转向齿条是汽车转向系统中的核心传动执行部件，主要应用于承载式车身结构的乘用车辆底盘转向系统中，承担将转向器输出的旋转运动转化为横向往复直线运动、带动转向节拉动车轮实现偏转的核心作用，直接决定车辆转向操作的精准度、路感反馈清晰度与行驶转向安全性，是整车底盘线控与机械转向路径中不可或缺的关键传动构件。在实际装车场景中，该部件横向布置于前副车架上方的安装位，两端通过拉杆球头与左右转向节臂铰接，中部通过固定衬套与副车架刚性连接，输入端与转向助力模块的输出轴啮合，可适配前置前驱布局的城市乘用车型，覆盖日常城市通勤、高速巡航、低速挪车等全场景转向动作传递需求，能够将驾驶员施加在方向盘上的转向力矩经过减速增扭后，精准同步传递至两侧车轮，实现车辆行驶方向的可控调整。从功能特性来看，该齿条采用斜齿啮合结构设计，相比直齿啮合拥有更大的啮合重叠系数，传动过程中冲击载荷更小、啮合噪音更低，能够有效过滤路面颠簸传递至方向盘的细碎振动，同时齿条表面做了高频淬硬处理，耐磨性能优异，可承受长期往复运动带来的摩擦损耗，两端配备的波纹防尘套能够完全阻隔泥水、沙尘进入齿条啮合腔与润滑腔，避免杂质进入造成齿面异常磨损，延长部件整体使用寿命。在设计思路上，该结构充分考虑了整车布置的空间约束，整体采用同轴式横向布局，将助力壳体与齿条导向座集成在中部主体结构上，大幅压缩了部件的纵向占用空间，能够适配前舱布局紧凑的乘用车型，同时在齿条行程设计上匹配车型的最小转弯半径要求，预留了足够的左右移动行程，避免转向到极限位置时出现机构硬接触撞击；在安装边界设计上，中部的两个安装衬套位置严格对齐副车架的安装点位，衬套采用橡胶减震结构，能够缓冲转向过程中路面传递的反向冲击，两端拉杆的螺纹连接长度预留了四轮定位时的前束调整余量，可满足整车装配后的定位参数调校需求，整体结构的外形轮廓完全避开了前舱内的悬架摆臂、制动管路、线束等周边部件的运动包络，不会出现全行程下的运动干涉问题，可直接用于同平台车型的转向系统匹配设计、底盘结构教学演示以及转向系统维修实训参考。
